PRODUCTSKS型ハンドホール

KS型ハンドホール

KS型ハンドホール

製品概要

管路埋設工事において、ケーブルの設置・撤去を行うための中継に使用する、電気・通信配線用ブロックマンホール(組立マンホール)です。
「電気設備工事管理指針」に準拠した強度計算をしています。

特長 利点 荷重強度 ハンドホール組立(例)図 ハンドホール規格表 蓋受(アスファルト舗装用) 継足円塊(RH) 600型-600 600型-900 600型-1200 900型-600 900型-900 電気通信用ハンドホール国土交通省型 国土交通省型情報BOXT-25 JA型(車道用) CADダウンロード PDFダウンロード

特長

  • 作業が、安全にできます。
  • 設計、施工が簡単で省力化ができます。
  • 経済的で充分な品質が確保されています。

利点

  • 600型~1500型 共に鉄蓋が同じで経済的である。
  • 縁コントロールが、一体化しているので現場打ちコンクリートの必要がない。
  • 継ぎ足し円塊を使用することにより嵩上げが簡単に出来る。

荷重強度

ハンドボールの強度計算は、国土交通省大臣官房官庁営繕部監修の電気設備工事管理指針による。

マンホールハンドホール及び埋設標

(a)マンホール、ハンドホール及び鉄蓋の形式等は、標準図(電力127電力132)による。
(b)マンホール及びハンドホールのコンクリート工事は、第1篇 第2章 第4節「コンクリート工事」によるほか、つぎによる。

  1. ブロックマンホール及びブロックハンドホールのコンクリートの設計基準強度は、21N/mm2 {21kg/cm2}以上とする。
  2. ブロックマンホール及びブロックハンドホールは、本体と鉄蓋用のベース付きボックス及び化粧用リングで構成し、ノックアウト、ケーブル支持材及びつりフック又はつり用インサートを設けたものとする。
  3. ブロックマンホール及びブロックハンドホールの荷重、土圧等の構造条件は、標準図(電力133)による。
電力133 地中線7 ブロックマンホール・ブロックハンドホール2

荷重、土圧等の構造条件

種別 水平荷重(kN/m2) 鉛直荷重(kN) 材料強度その他
M3 15 55+本体総質量
(鉄ふたを含む。)
①鉄筋許容応力度(N/mm2)
SD295A:180
SD345:200
SD235:140
SD295:160
②コンクリート許容圧縮圧力度 =7N/mm2
③コンクリートと鉄筋の弾性比率 =15
④鉄筋のかぶり最小値(mm)=12+鉄筋径/2
M4 15
H1-6 21
H1-9 17
H2-6 21
H2-9 17

〔備考〕
(1)種別は、「ブロックマンホール・ブロックハンドホール1」(電力132)による。
(2)構造条件で、本表に規定されていないものは、製造者の社内規格による。
(3)車両の走行速度を十分に制限した構内(衝撃係数=0.1)に使用するものとする。

ハンドホール組立(例)図

ハンドホール規格表

品名 呼び名 外径寸法
(単位:mm)
内径寸法
(単位:mm)
有効寸法
W×H
(単位:mm)
参考質量
(kg)
(鉄蓋共)
備考
350型 350型- 500 450× 630 350× 580 350× 500 155 鉄蓋300φ
500型 500型- 600 620× 880 500× 800 500× 690 422 鉄蓋450φ
600型 600型- 600 720× 860 600× 780 600× 600 605 H1-6
600型- 900 720×1160 600×1080 600× 900 755 H1-9
600型-1200 720×1460 600×1380 600×1200 885
800型 800型- 600 940× 880 800× 790 800× 600 840
800型- 900 940×1180 800×1090 800× 900 1045
800型-1200 940×1480 800× 390 800×1200 1230
800型-1500 940×1780 800× 690 800×1500 1415
900型 900型- 600 1040× 880 900× 790 900× 600 915 H2-6
900型- 900 1040×1180 900×1090 900× 900 1150 H2-9
900型-1200 1040×1480 900×1390 900×1200 1360
900型-1300 1040×1580 900×1490 900×1300 1415
1000型 1000型- 600 1160× 900 1000× 800 1000× 600 1280
1000型- 900 1160×1200 1000×1100 1000× 900 1575
1000型-1200 1160×1500 1000×1400 1000×1200 1835
1000型-1500 1160×1800 1000×1700 1000×1500 2095
1200型 1200型- 600 1400× 950 1200× 850 1200× 600 1880
1200型- 900 1400×1250 1200×1150 1200× 900 2260
1200型-1200 1400×1550 1200×1450 1200×1200 2730
1200型-1500 1400× 850 1200×1750 1200×1500 3110
1500型 1500型- 900 1740×1340 1500×1170 1500× 900 4300
1500型-1200 1740×1640 1500×1470 1500×1200 4875
1500型-1500 1740×1940 1500×1770 1500×1500 5440
1500型-1800 1740×2240 1500×2070 1500×1800 6015

蓋受(アスファルト舗装用)

蓋受

継足円塊(RH)

H100 (又は150)
参考質量(H100-80kg)(H150-120kg)
(蓋受塊の嵩上げ用に使う)

600型-600

国土交通省型H1-6

品名 表示 参考質量
蓋受 (鉄蓋付) 120kg
上部 60A-150 200kg
下部 60B-450 285kg
合計 605kg

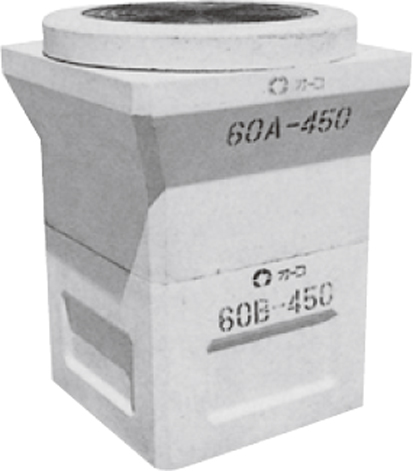

600型-900

国土交通省型H1-9

品名 表示 参考質量
蓋受 (鉄蓋付) 120 kg
上部 60A-450 350 kg
下部 60B-450 285kg
合計 755 kg

600型-1200

品名 表示 参考質量
蓋受 (鉄蓋付) 120 kg
上部 60A-450 350 kg
中部 60M-300 130 kg
下部 60B-450 285 kg
合計 885 kg

900型-600

国土交通省型H2-6

品名 表示 参考質量
蓋受 (鉄蓋付) 120 kg
上部 90A-50 215 kg
下部 90B-550 580 kg
合計 915 kg

900型-900

国土交通省型H2-9

品名 表示 参考質量
蓋受 (鉄蓋付) 120 kg
上部 90A-350 450 kg
下部 90B-550 580 kg
合計 1150 kg

電気通信用ハンドホール国土交通省型

H6型-900 (1200×600×900)

参考質量=1330kg

国土交通省型情報BOXT-25 JA型(車道用)

参考質量=蓋板655kg 本体1670kg
