逆L擁壁ディアス
製品概要

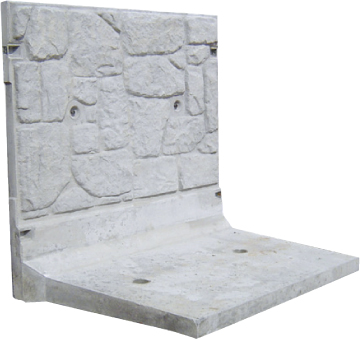

割石模様の逆Ｌ型擁壁です。
上載荷重として、10kN/m2（T-25相当）を採用しています。
特長
CADダウンロード
PDFダウンロード
特長
- Ｌ型擁壁の逆使用なので用地幅、堀削量が最小限で済みます。
- 大型自動車荷重(q=10kN/m2)を 考慮した設計となっています。
- 前面受動土圧を考慮して安定する様にしています。
- 曲線施工については、半径R=20mまで可能です。
- 擁壁表面は、周囲の環境にマッチする割石模様が標準です。
- 機械施工により、施工が簡単で、工期が短縮、施工の省力化が図れます。
| 呼称 Ｈ |
参考質量 (kg) |
寸法（mm） | |||||||||
| H’ | a | b | d1 | d2 | e | g | p | t1 | t2 | ||
| 1,000 | 1,121 | 1,140 | 950 | 1,075 | 140 | 105 | 95 | 1,805 | 250 | 125 | 90 |
| 1,500 | 1,379 | 1,640 | 950 | 1,075 | 140 | 105 | 95 | 1,805 | 250 | 125 | 90 |
| 2,000 | 1,987 | 2,165 | 1,250 | 1,409 | 165 | 105 | 125 | 1,775 | 250 | 155 | 90 |
| 2,500 | 2,744 | 2,680 | 1,600 | 1,785 | 180 | 110 | 160 | 1,740 | 300 | 180 | 100 |
| 3,000 | 3,942 | 3,225 | 1,950 | 2,184 | 225 | 125 | 195 | 1,705 | 300 | 225 | 115 |
| 3,500 | 5,691 | 3,770 | 2,350 | 2,631 | 270 | 155 | 236 | 1,664 | 300 | 270 | 145 |
- 寸法は、100mm単位でございます。参考質量・寸法等は、お問い合わせください。
- 天端勾配及び長さ調整に対応した製品については、ご相談下さい。
- 盛土（Ho＝0.3H）に対応した製品も用意していますが、その他、設計条件については、ご相談下さい。
- 高さH=3,500の水抜き用切り欠きは、両側につきます。
