製品概要

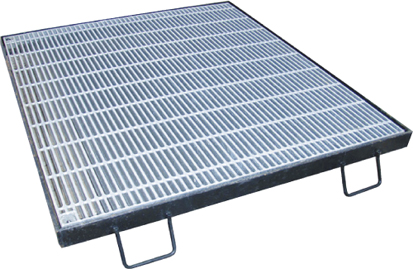

落し込式グレーチング桝蓋です。
各種荷重、規格に対応しています。

ますぶた落し込式 CADダウンロード PDFダウンロード

ますぶた落し込式

荷重 規格 参考質量(kg) サイズ(mm)
グレーチング 受け枠 グレーチング 受け枠
T-25 ザラザラ50 300× 300 11.2 8.4 395× 400×50 420× 420×56
400× 400 18.9 10.8 501× 500×55 520× 520×61
450× 450 24.4 12.4 537× 550×60 570× 570×66
500× 500 32.0 14.6 607× 607×65 630× 630×71
600× 600 49.8 18.5 713× 713×75 735× 735×81
700× 700 63.3 20.7 800× 800×75 820× 820×81
800× 800 92.8 25.1 890× 900×90 920× 920×96
900× 900 114.4 27.8 995×1,000×90 1,020×1,020×96
T-20 ザラザラ50 300× 300 8.6 7.7 395× 400×44 420× 420×50
400× 400 17.4 10.5 501 × 500×50 520× 520×56
450× 450 22.1 11.9 537× 550×55 570× 570×61
500× 500 27.5 13.5 607× 607×55 630× 630×61
600× 600 43.5 17.1 713× 713×65 735× 735×71
700× 700 63.3 20.7 800× 800×75 820× 820×81
800× 800 77.1 23.2 890× 900×75 920× 920×81
900× 900 103.0 25.9 995×1,000×80 1,020×1,020×86
1,000×1,000 144.2 31.0 (537+572)×1,115×90 1,135×1,135×96
T-6 ザラザラ50 300× 300 7.5 7.3 395× 400×38 420× 420×44
400× 400 14.2 10.0 515× 515×44 535× 535×50
450× 450 20.3 11.6 537× 550×50 570× 570×56
500× 500 25.3 13.1 607× 607×50 630× 630×56
600× 600 37.3 15.7 713× 713×55 735× 735×61
700× 700 53.7 18.8 819× 820×60 840× 840×66
800× 800 67.2 21.5 890× 900×65 920× 920×71
900× 900 83.0 23.8 995×1,000×65 1,020×1,020×71
1,000×1,000 120.4 28.7 (537+572)×1,115×75 1,135×1,135×81
T-2 ザラザラ50 300× 300 5.1 6.3 395× 400×25 420× 420×31
400× 400 10.5 8.8 515× 515×32 535× 535×38
450× 450 11.8 9.4 545× 550×32 570× 570×38
500× 500 16.8 11.3 605× 605×38 625× 625×44
600× 600 22.0 13.1 695× 700×38 720× 720×44
700× 700 34.1 16.1 815× 815×44 835× 835×50
800× 800 41.8 17.9 905× 905×44 925× 925×50
900× 900 65.6 21.3 995×1,000×50 1,020×1,020×56
1,000×1,000 82.9 23.8 (537+572)×1,115×50 1,135×1,135×56
