PRODUCTSエコテラス

エコテラス

エコテラス

製品概要

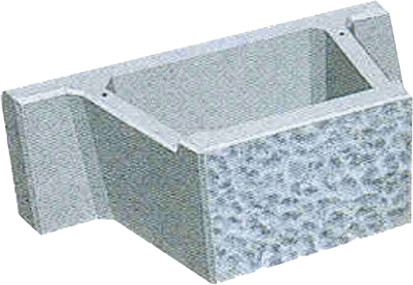

ブロック形状がポットの形で、水平積が可能な擬石模様の空積み環境保全型ブロック(1個/m2)です。
中詰部に土砂やレキを充填し、植物・生物に生息域を提供します。
凹凸のブロック形状によって、多様な水際となり、水面下では魚巣効果が期待できます。

特長 規格図 展開図 断面図 CADダウンロード PDFダウンロード

特長

  • コスト縮減工法
    正面面積1m2当たり1個使いで水平積みのため、施工が容易で経済的な環境保全型ブロック工法です。
    大型で施工が容易なため、工期を短縮でき経済的です。
  • 多自然型川づくり適合工法
    中詰部に土砂やれきを充填し、植物や水生昆虫などに生息の場を提供します。
    水面下においては凹凸のブロック形状によって多様な水際となり、魚巣効果が期待できます。
    景観に配慮し、前面は擬石模様としています。
    ブロック前面に金網を取り付けることもできます。
  • 空積連結ブロック工法
    壁体質量が大きいので背面土圧に対し十分な安定性があり、耐久性があります。
    上下ブロックのかみ合わせと連結によって一体性のある構造です。
  • 資源有効活用工法
    現地発生材やコンクリートガラなどのリサイクル材の活用が可能です。
  • 用地の有効活用工法
    前面壁が後方へ傾いているため、河積阻害が少なくなります。

規格図

標準型 A型

標準型 B型

標準型 C型

標準型 D型

形式 区分 主要部寸法
(mm)
体積
(m3)
参考質量
(kg/個)
中詰土量
(m3/個)
壁体質量
(kg/m3)
標準型 A型(基本) 500×1,980×865/750 0.355 816 0.213 1,135
B型(端部) 500× 980×865/750 0.207 476 0.073
C型(天端) 150×1,980×800 0.188 432
D型(天端) 150× 980×800 0.092 211
金網型 A型(基本) 500×1,980×865/750 0.309 710 0.251 1,086
B型(端部) 500× 980×865/750 0.195 448 0.081

展開図

断面図
