PRODUCTSトライグラス

トライグラス

トライグラス

製品概要

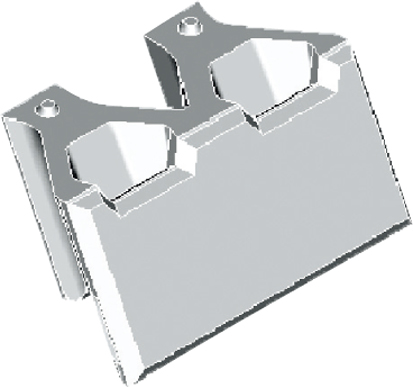

ブロック形状がポットの形で、5分勾配の水平積が可能な擬石模様の練積み環境保全型ブロック(2個/m2)です。
標準タイプと魚巣タイプがあります。
イモ積み施工の為、カーブ施工が行いやすいです。
緊急時には、ブロックの前面切り欠けを利用して、壁面を上がることができます。

特長 規格図 断面図 展開図 CADダウンロード PDFダウンロード

特長

  • 環境機能に優れている。
    客土により植生効果が図れる。
    ポット型なので客土が流れにくい。
    ポットの前面に穴をあけることにより魚巣効果が期待できる。
    現場発生土の使用が可能である。
  • 施工性に優れている。
    前面が5分の勾配で水平に積むことができる。
    使用個数が1m2に2個である。
    胴込コンクリートの打設面積が大きい。
    イモ積み施工の為カーブ対応ができる。
  • 構造的に強い。
    平面的にトラスボックス構造である。
    胴込コンクリートが上下、左右に連続している。
    裏コンクリートの設計が可能である。
  • 安全性に優れている。
    ブロックの前面切りかけは緊急時壁面を上がることができる。

規格図

標準タイプ

魚巣タイプ

呼び名 主要寸法(mm)
法長×幅×控長
参考質量
(kg/個)
胴込め(コンクリート)量
(m3/個)
中詰土砂量
(m3/個)
参考壁体質量
(kg/m2)
使用個数
(個/m2)
A形 500×997×350 243 0.066 0.01 828 2

断面図

展開図

CAD
CADデータダウンロード

  • ダウンロードファイルが登録されていません。
