PRODUCTS高強度コンクリート矢板

高強度コンクリート矢板

高強度コンクリート矢板

製品概要

高強度コンクリート製の矢板です。
防食や美観を気にすることなく、メンテナンスフリーであり,規格の種類が豊富なため、経済性に優れた製品です。

平形タイプ 溝型タイプ CADダウンロード PDFダウンロード

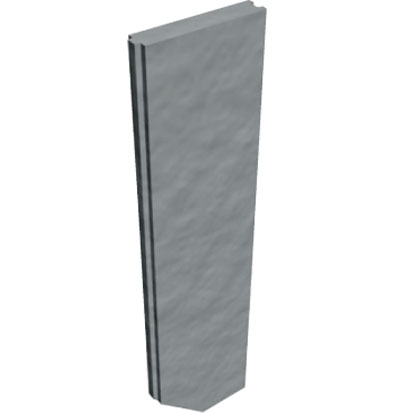

平形タイプ

呼び名 ひび割れモーメント 寸法 参考質量(kg)
1枚当り 幅1m当り 厚さ 長さ 1枚当り
tf・m {KN・m}/枚 tf・m {KN・m}/m t(mm) B(mm) L(m) W (kg/枚)
KF100H 1.12 {11} 2.24 {22} 100 500 3.5 432
4.0 495
4.5 558
5.0 621
5.5 684
6.0 747
KF110H 1.53 {15} 3.06 {30} 110 500 4.0 545
4.5 614
5.0 683
5.5 752
6.0 822
KF120H 1.83 {18} 3.66 {36} 120 500 4.5 670
5.0 745
5.5 821
6.0 896
6.5 972
7.0 1,048
7.5 1,123
8.0 1,199
KF130H 2.24 {22} 4.48 {44} 130 500 5.0 807
5.5 889
6.0 971
6.5 1,053
7.0 1,135
7.5 1,216
8.0 1,298
KF140H 2.55 {25} 5.10 {50} 140 500 5.0 868
5.5 956
6.0 1,045
6.5 1,133
7.0 1,221
7.5 1,309
8.0 1,397
KF150H 2.95 {29} 5.90 {58} 150 500 6.0 1,119
6.5 1,213
7.0 1,308
7.5 1,402
8.0 1,497
9.0 1,686
KF160H 3.46 {34} 6.92 {68} 160 500 6.0 1,193
6.5 1,294
7.0 1,395
7.5 1,496
8.0 1,597
9.0 1,798
10.0 2,000
KF180H 4.28 {42} 8.56 {84} 180 500 7.0 1,569
7.5 1,682
8.0 1,796
9.0 2,022
10.0 2,249
KF190H 4.59 {45} 9.18 {90} 190 500 7.0 1,655
7.5 1,775
8.0 1,895
9.0 2,134
10.0 2,374
11.0 2,613
KF200H 5.20 {51} 10.4 {102} 200 500 8.0 1,994
9.0 2,246
10.0 2,498
11.0 2,750
12.0 3,002
KF220H 6.60 {65} 13.2 {130} 220 500 10.0 2,747
11.0 3,024
12.0 3,302
13.0 3,579

溝型タイプ

KC90A~KC120

呼び名 ひび割れモーメント
tf・m {KN・m}
寸法(mm) 長さ
L(m)
参考質量
(kg/枚)
t a b c e1 e2 f g i j k m n t1 t2
KC90A 0.60 {5.9} 90 200 506 45 6 6 12 14 35 29 12 14 36 30 45 45 2.0 350
2.5 430
3.0 515
3.5 595
4.0 675
4.5 755
KC90B 0.90 {8.9} 90 200 506 45 6 6 12 14 35 29 12 14 36 30 45 45 2.5 430
3.0 515
3.5 595
4.0 675
4.5 755
5.0 840
KC90C 1.22 {12} 90 200 506 45 6 6 12 14 35 29 12 14 36 30 45 45 2.5 430
3.0 515
3.5 595
4.0 675
4.5 755
5.0 840
KC120 1.53 {15} 120 200 456 70 9 10 23 25 45 30 18 20 47 32 50 70 4.0 875
4.5 975
5.0 1,080
5.5 1,185
6.0 1,290
6.5 1,395

KC150A~KC350

呼び名 ひび割れモーメント
tf・m {KN・m}
寸法(mm) 長さ
L(m)
参考質量
(kg/枚)
t a c d f g i j k m n t1 t2
KC150A 2.14 {21} 150 152 12 60 30 36 42 42 29 32 45 45 60 60 4.0 945
4.5 1,065
5.0 1,180
5.5 1,295
6.0 1,410
6.5 1,525
KC150B 2.86 {28} 150 152 12 60 30 36 42 42 29 32 45 45 60 60 4.0 945
4.5 1,065
5.0 1,180
5.5 1,295
6.0 1,410
6.5 1,525
KC175 3.57 {35} 175 148 16 85 30 36 67 42 29 32 70 45 60 60 5.0 1,275
5.5 1,400
6.0 1,525
6.5 1,650
7.0 1,780
7.5 1,905
KC200A 4.18 {41} 200 145 19 95 50 60 60 50 45 50 65 55 75 50 6.0 1,780
6.5 1,930
7.0 2,080
7.5 2,225
8.0 2,375
8.5 2,525
KC200B 5.40 {53} 200 145 19 95 50 60 60 50 45 50 65 55 75 50 6.0 1,780
6.5 1,930
7.0 2,080
7.5 2,225
8.0 2,375
8.5 2,525
9.0 2,670
KC230 6.42 {63} 230 139 25 125 50 60 90 50 45 50 95 55 75 50 6.5 2,070
7.0 2,230
7.5 2,390
8.0 2,550
8.5 2,705
9.0 2,865
9.5 3,025
KC255A 8.46 {83} 255 134 30 150 50 60 115 50 45 50 120 55 75 50 7.0 2,350
7.5 2,515
8.0 2,685
8.5 2,855
9.0 3,020
9.5 3,190
10.0 3,360
11.0 3,695
KC255B 10.2 {100} 255 134 30 150 50 60 115 50 45 50 120 55 75 50 8.0 2,685
8.5 2,855
9.0 3,020
9.5 3,190
10.0 3,360
11.0 3,695
12.0 4,030
KC275A 12.2 {120} 275 130 34 170 50 60 135 50 45 50 140 55 75 50 8.0 2,790
8.5 2,965
9.0 3,140
9.5 3,315
10.0 3,490
11.0 3,840
12.0 4,190
KC275B 14.3 {140} 275 130 34 170 50 60 135 50 45 50 140 55 75 50 9.0 3,140
9.5 3,315
10.0 3,490
11.0 3,840
12.0 4,190
13.0 4,540
KC300 16.3 {160} 300 130 34 170 50 60 135 75 45 50 140 80 100 50 10.0 4,125
11.0 4,540
12.0 4,955
13.0 5,370
14.0 5,780
KC350 19.4 {190} 350 120 44 220 50 60 185 75 45 50 190 80 100 50 10.0 4,440
11.0 4,890
12.0 5,335
13.0 5,780
14.0 6,225
