製品概要

既存側溝をそのまま使用し、排水性舗装で覆うことができる埋設蓋です。

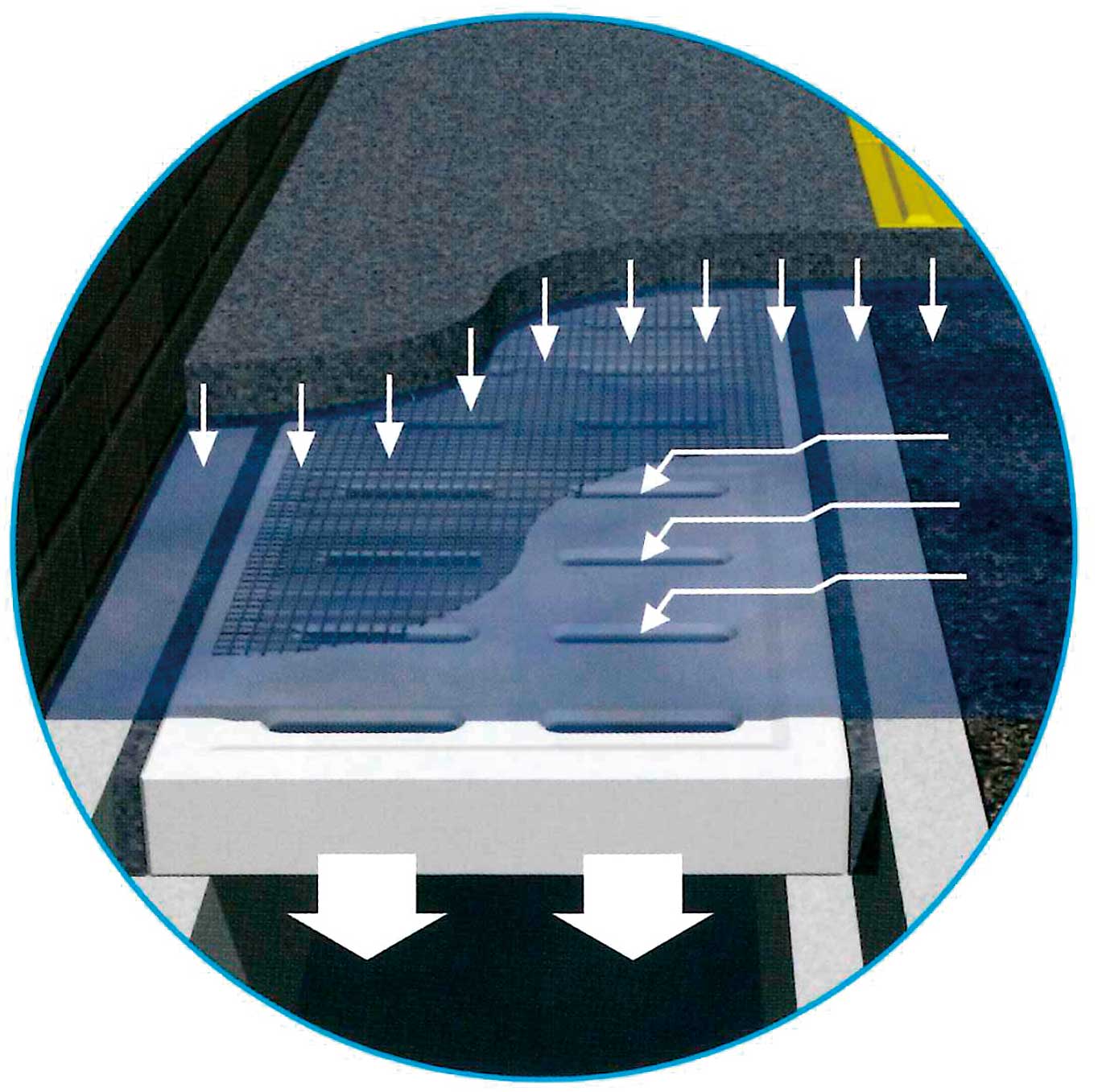

排水性舗装により浸透した雨水が、集水孔を通して直接側溝へ流れ込みます。
NETIS QS-070021-A (掲載期間終了技術)

特長 施工構造 製品規格 CADダウンロード PDFダウンロード

特長

  • 工期の短縮、工事費削減
    既存側溝をそのまま使用することで、撤去、新規設置の必要がなく、工期(即日復旧)、工事費を大幅に削減できます。
  • 高い集水能力
    表層アスファルトを浸透した水が、直接集水穴を通して側溝に流れ込むため、高い集水能力を持っています。
  • バリアフリー
    全面をアスファルト舗装で施工するため、継ぎ目のない、安全、安心な歩行空間を創造できます。



施工構造

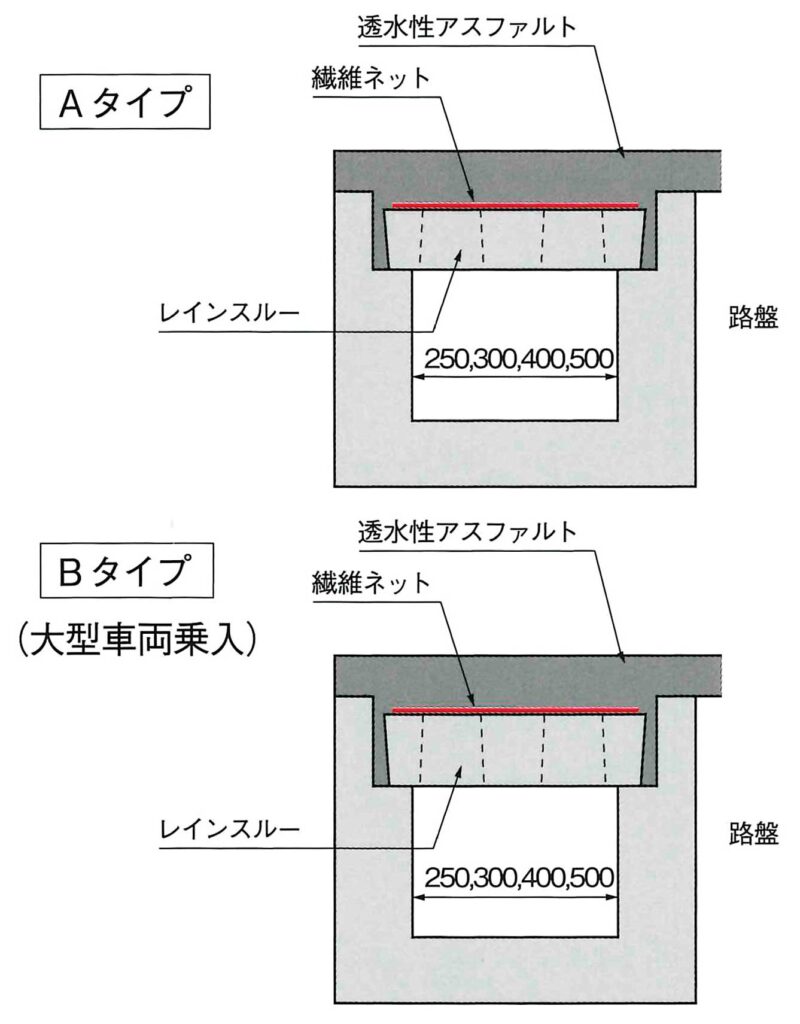

  1. 施工前

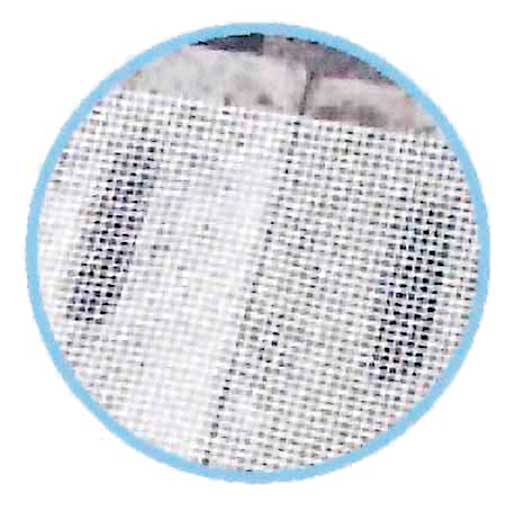

  2. 施工中(レインスルー、繊維ネット敷設)

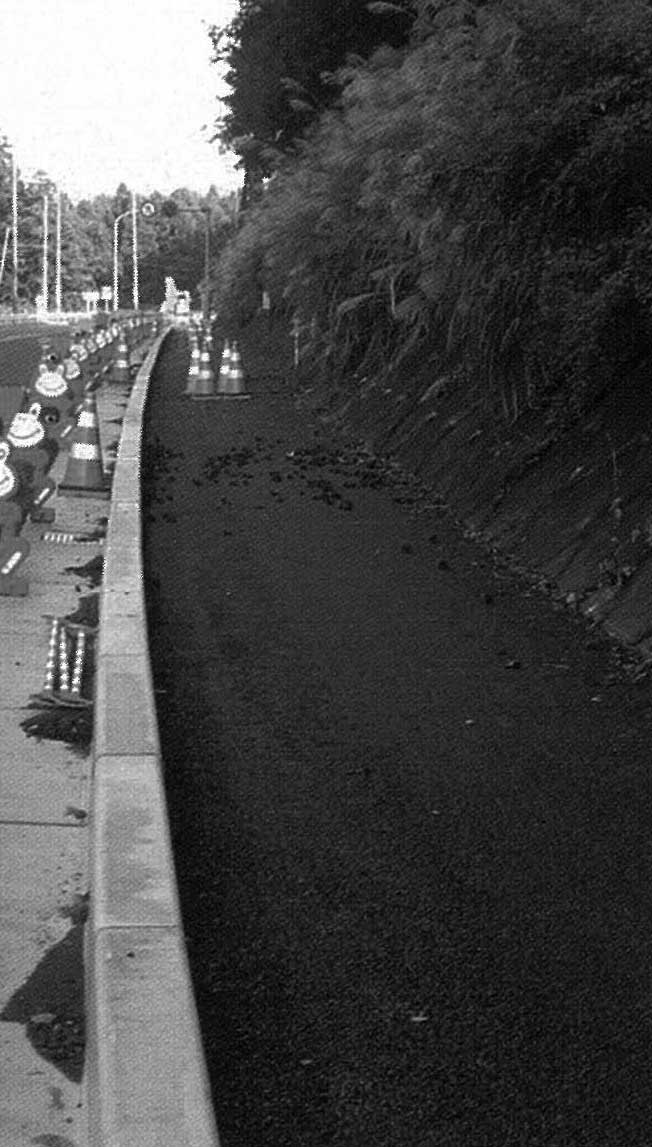

  3. 施工中(アスファルト施工)
  4. 施工後

製品規格

荷重条件 呼称
(水路幅)
製品寸法(mm) 参考質量
(kg)

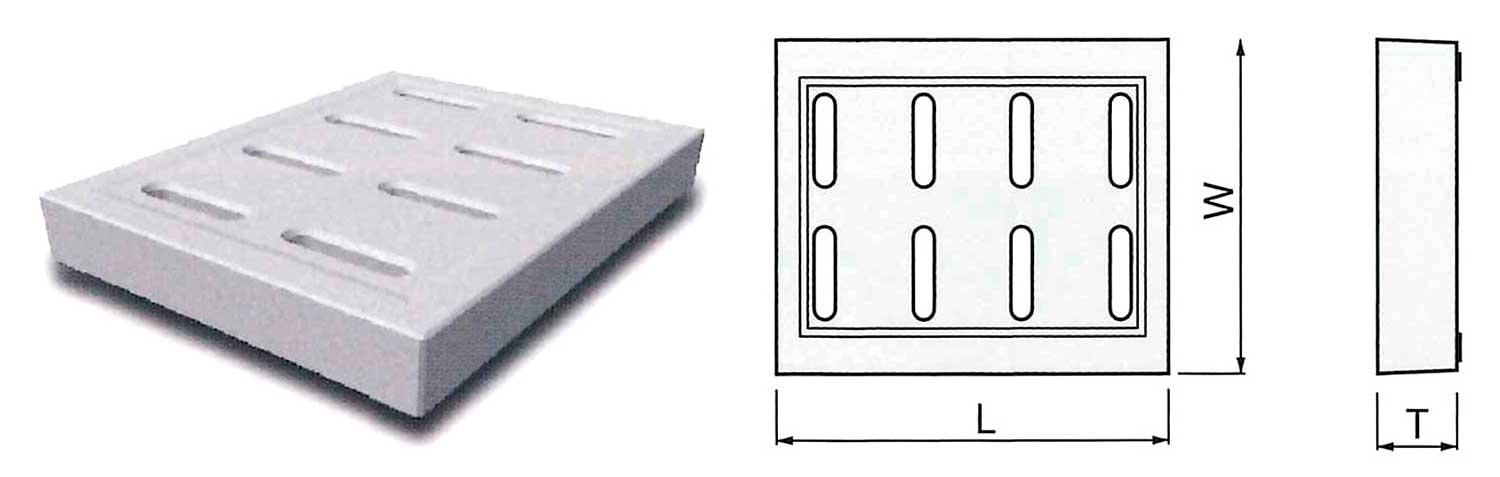

幅(W) 長さ(L) 厚さ(T)
Aタイプ
(T-25縦断)
250 330 500 55 18
300 380 500 60 23
400 480 500 70 34
500 590 500 85 50
Bタイプ
(大型車両乗入れ)
250 330 500 70 23
300 380 500 80 30
400 480 500 100 49
500 590 500 120 71
密粒度用 300A 380 500 60 26
300B 380 500 80 34

※250・300用の集水穴は8穴、400~500用は6穴になります。
