PRODUCTS張りブロック

張りブロック

張りブロック

製品概要

法勾配1:1.0より緩勾配の場合に使用する空張ブロックです。
河川の堤防・護岸に用いられています。

S式アート張ブロック 規格図 展開図 断面図 張りブロック CADダウンロード PDFダウンロード

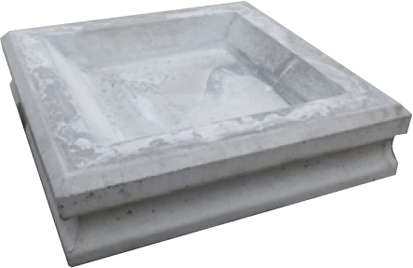

S式アート張ブロック

規格図

名称 参考質量
(kg)
寸法
(mm)
1個の体積
(m3)
1m2当り
(ヶ)
間詰
1m2当り(m3)
S式張ブロック
基本型
38 400×400×120 0.0169 6.25 0.0017
根石・天端・側型 19 0.0085

※間詰めブロックは対応致します。

展開図

断面図

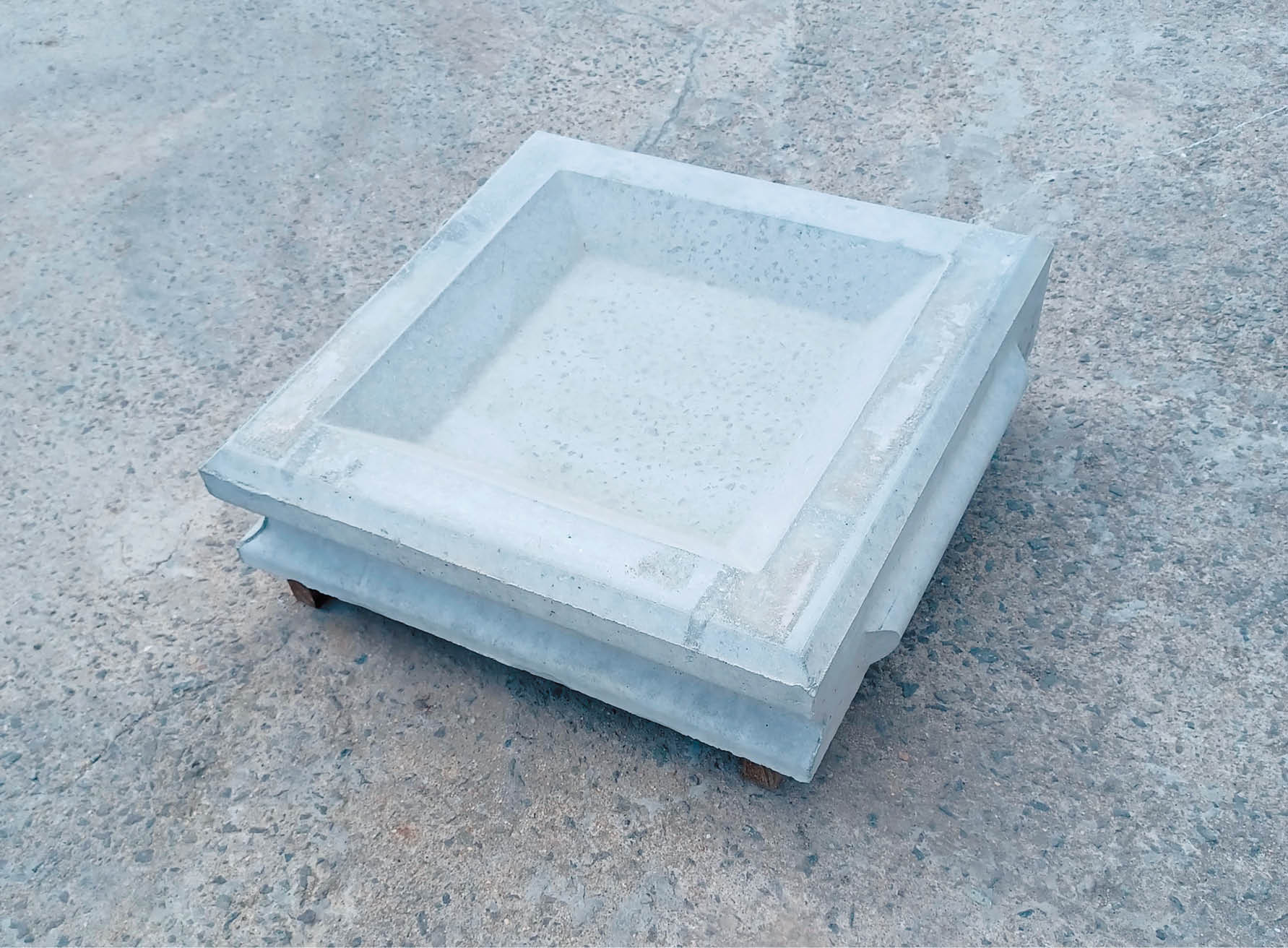

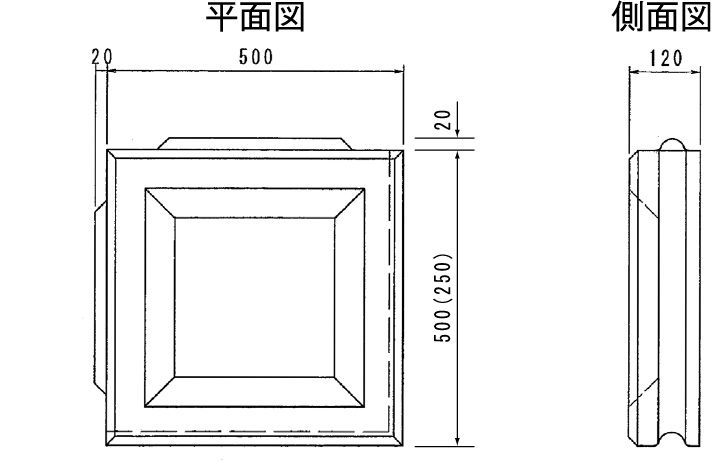

張りブロック

名称 参考質量
(kg)
寸法
(mm)
張りブロック 53 500×500×120
26 500×250×120
