サンタックキャップ

カタログページへ

サンタックキャップ

製品概要

マンホールと下水道本管を接続する耐震継手です。

仕様・構成特長と従来工法との比較構造断面図寸法施工手順 CADダウンロード PDFダウンロード

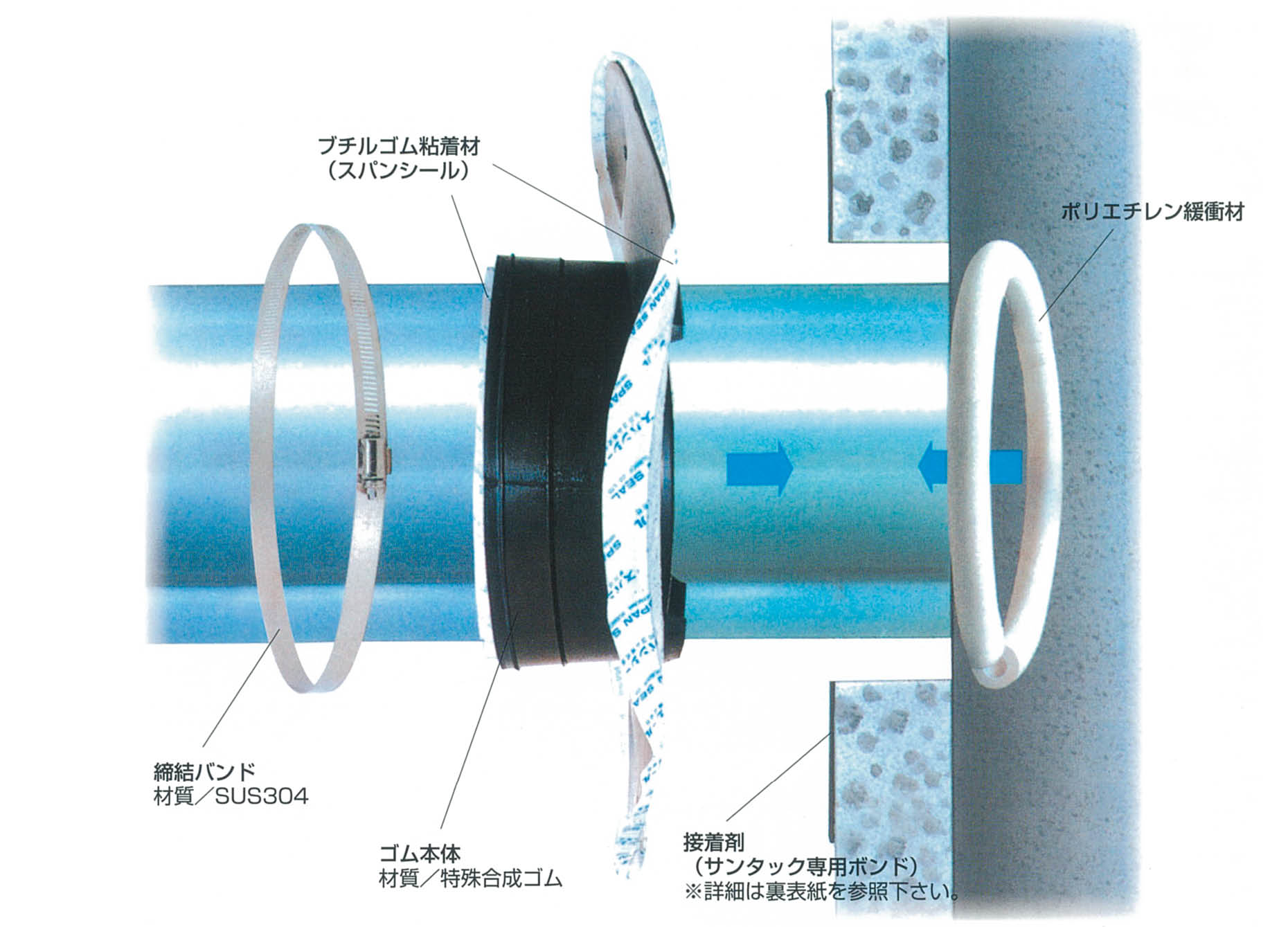

仕様・構成

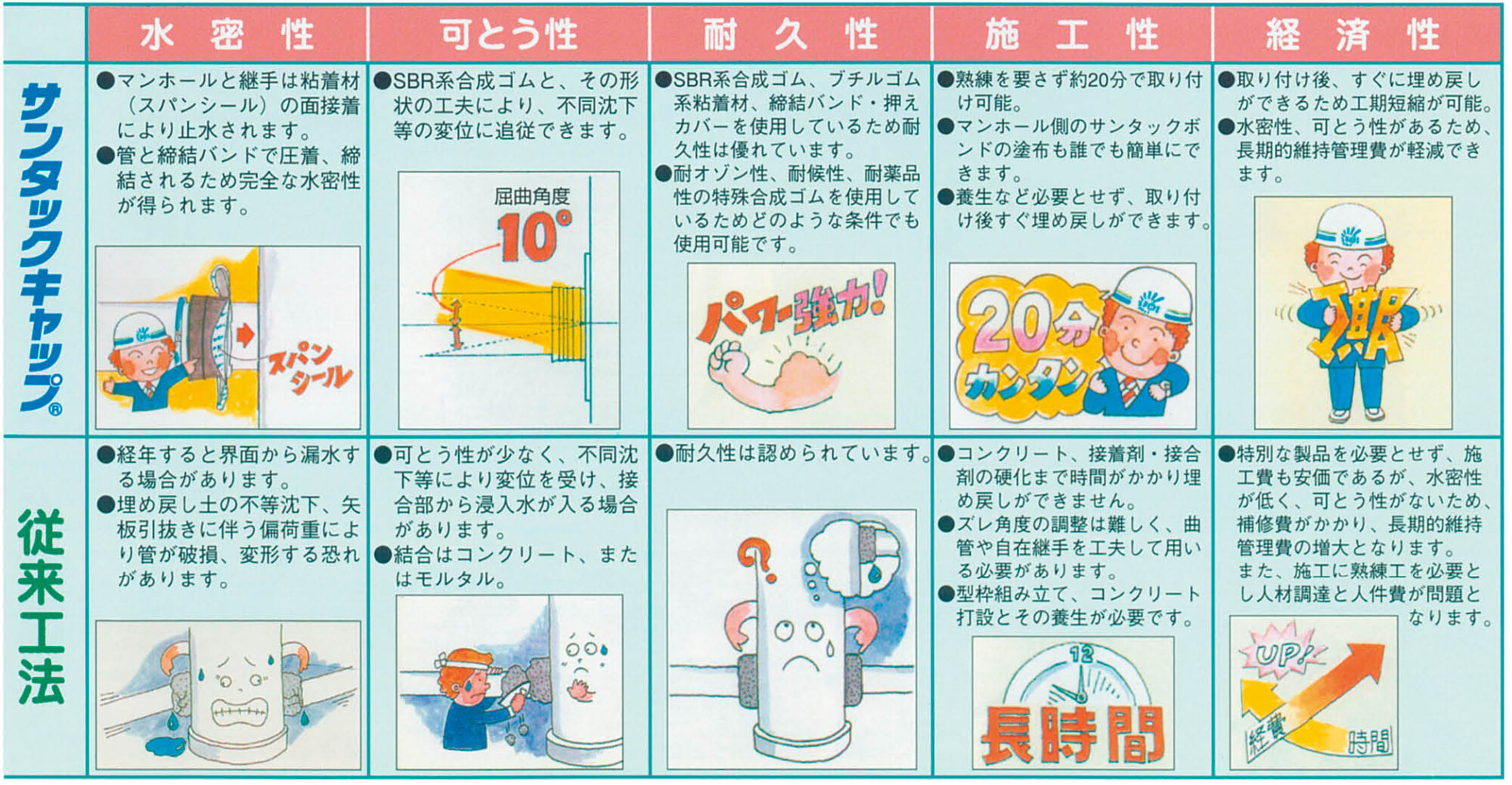

特長と従来工法との比較

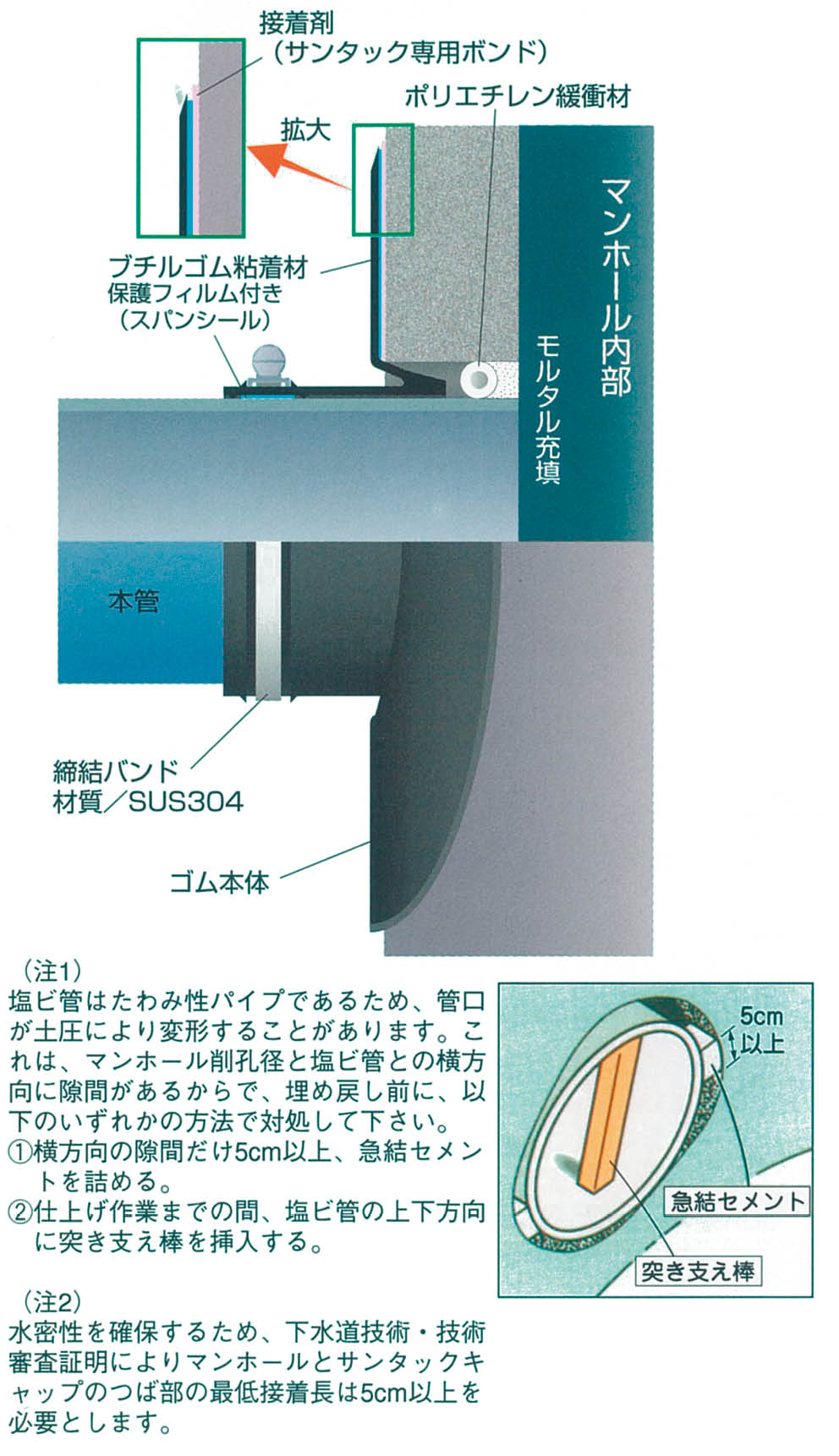

構造断面図

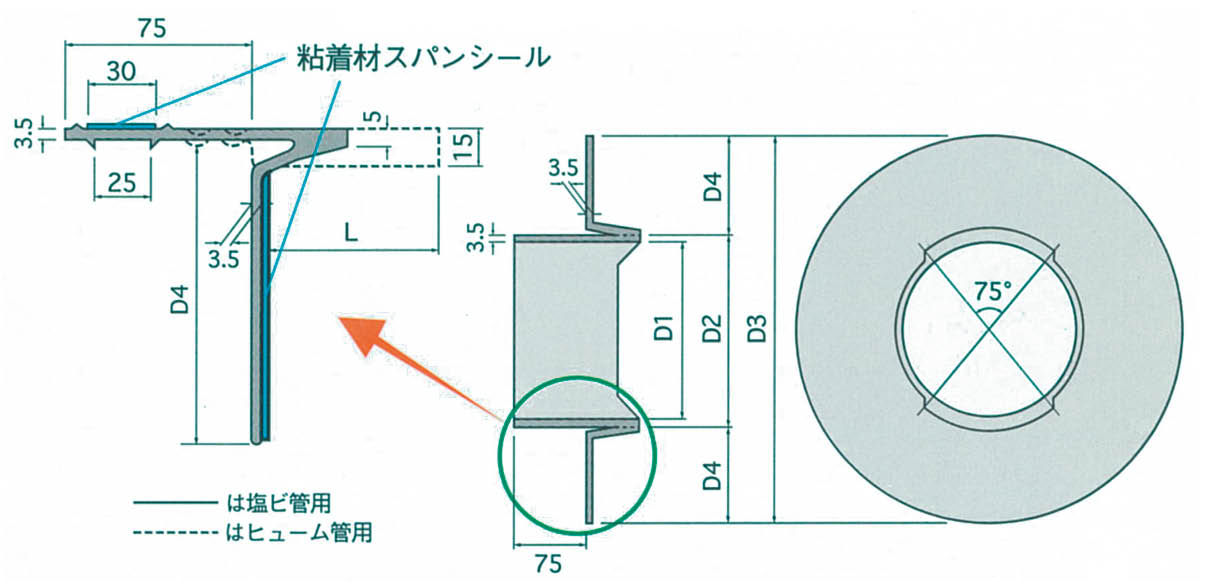

寸法

用途	御承認願い品	品番	D1	D2	D3	D4	L	標準削孔径
塩ビ管用		V-75	92	99	332	111.5	30	164
		V-100	117	124	347	111.5	30	164
		V-125	143	150	373	111.5	30	206
		V-150	168	175	398	111.5	30	206
		V-200	219	226	453	113.5	30	252
		V-250	270	277	517	120	30	304
		V-300	321	328	568	120	30	356
		V-350	373	380	620	120	30	410
		V-400	425	432	692	130	30	464
ヒューム管用		H-150	219	226	468	121	75	252
		H-200	257	264	504	120	75	304
		H-250	309	316	556	120	75	356
		H-300	363	370	610	120	75	410
陶管用		T-150	195	202	442	120	65	252
		T-200	253	260	500	120	65	304
		T-250	309	316	556	120	75	356
		T-300	363	370	610	120	75	410
ハイセラミック管用		S-150	182	189	429	120	60	252
		S-200	240	247	487	120	60	304
		S-250	299	306	546	120	60	356
レジン管用		R-200	234	241	481	120	60	304
レジン管用		R-250	287	294	534	120	60	356

※各品番の詳細図面を用意しておりますのでご請求ください。

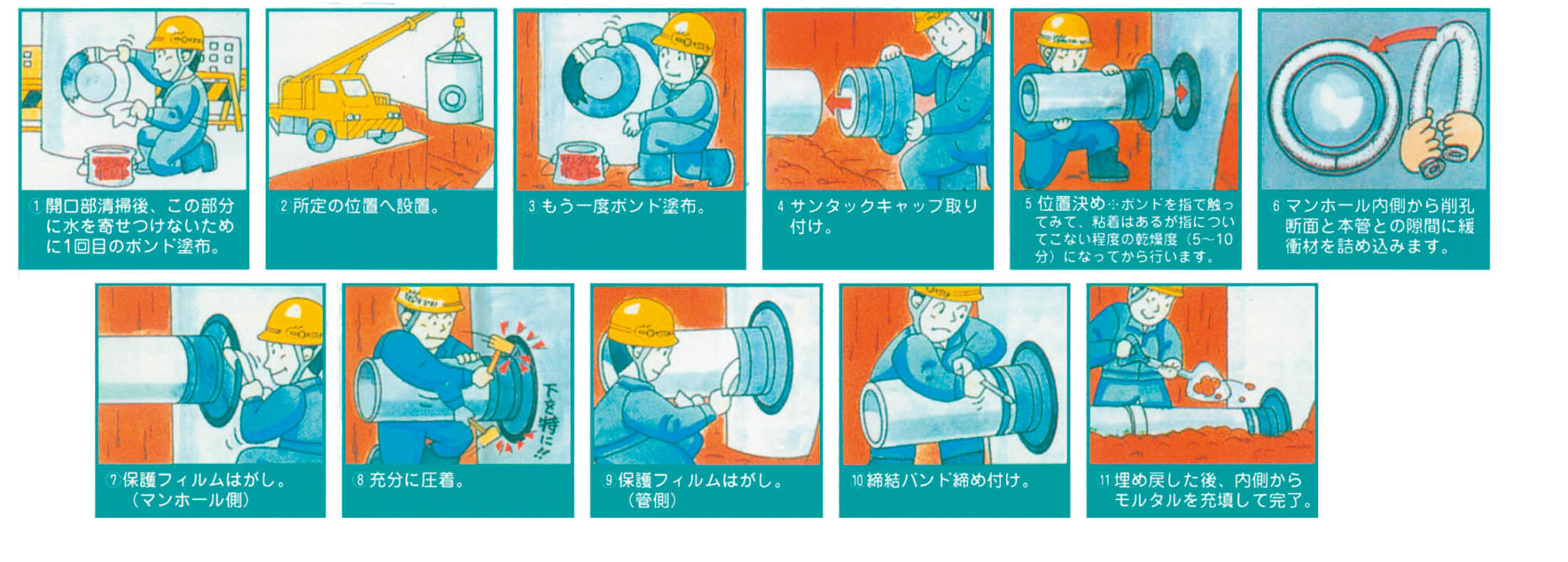

施工手順

施工上の注意点／安全の為、保護具（手袋等）を使用して施行して下さい。

CADデータダウンロード

ダウンロードファイルが登録されていません。

▲トップへ戻る

PDFデータダウンロード

【カタログ】サンタックキャップダウンロード
