ホライズンII

製品概要

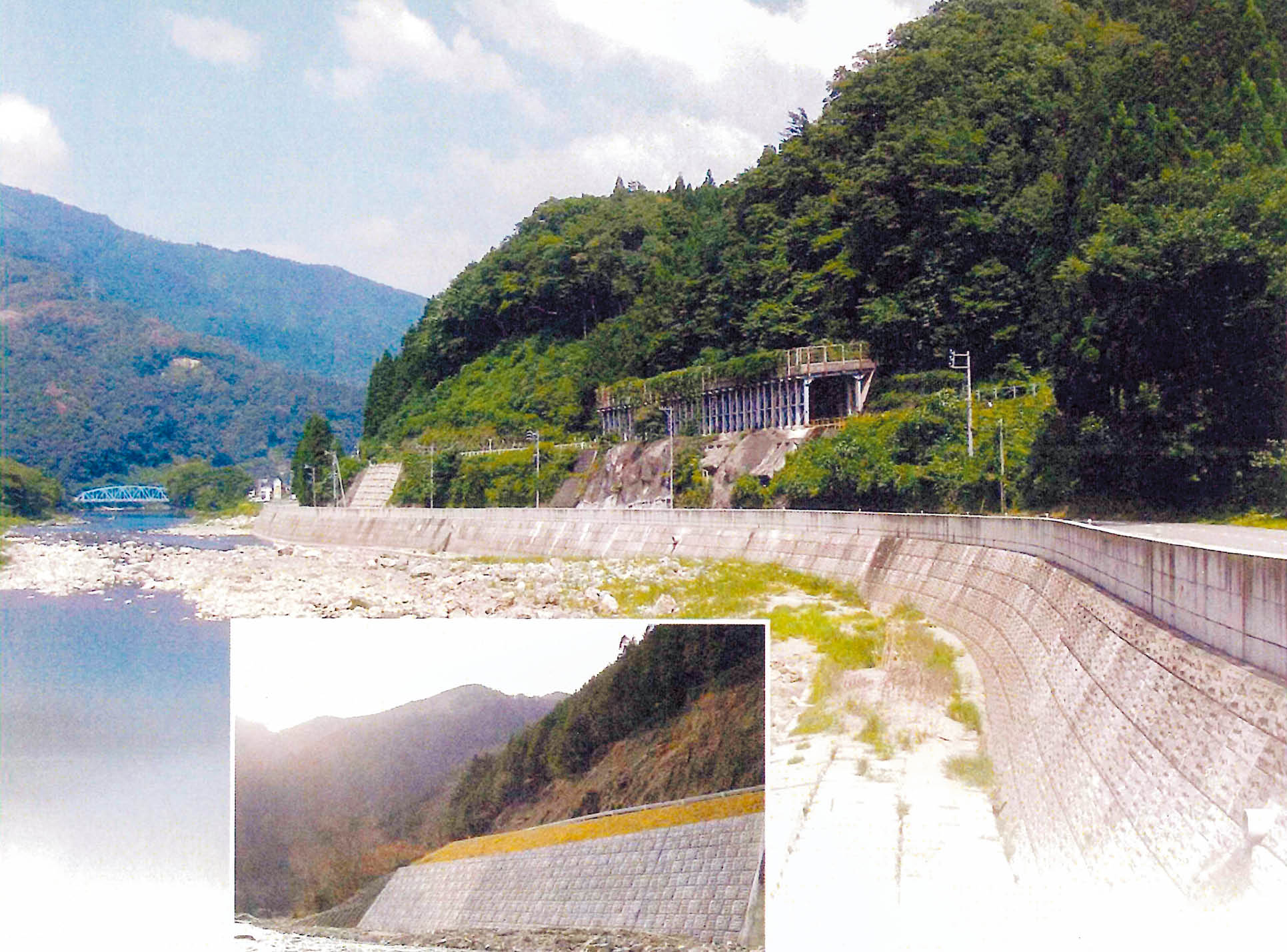

擁壁高15m程度まで対応した擬石模様の練積大型ブロックです。
5分勾配では、水平積が可能となるので、施工の安全化・効率化を図ることができます。

NETIS　CB-990044-VE（NETIS掲載期間終了技術）

特長 規格図 CADダウンロード PDFダウンロード

特長

  • 長大法面への対応が可能なよう、ブロック水平長が2,500mmまで規格されており、従来に比べより高い擁壁を構築できます。
  • ブロックの大型化により作業の効率化を図れます。
  • ５分勾配においては水平積みとなるように設計されているので、より安全な施工ができ、効率の向上を図ることができます。
  • 練り積み専用として設計されているので、胴込めコンクリートの打設が容易に行え、強固な擁壁を構築できます。
  • ブロックの面体は擬石模様になっており、周囲の景観によく調和します。

用途

  • 道路、鉄道などの土留擁壁工
  • 河川、ダムなどの擁岸法留工
  • 砂防、治水などの土留山腹工
  • 地すべり、急傾斜地などの崩壊対策工
  • 宅地造成などの土留擁壁工
  • 風致地区、観光地、学校などの景観保全工

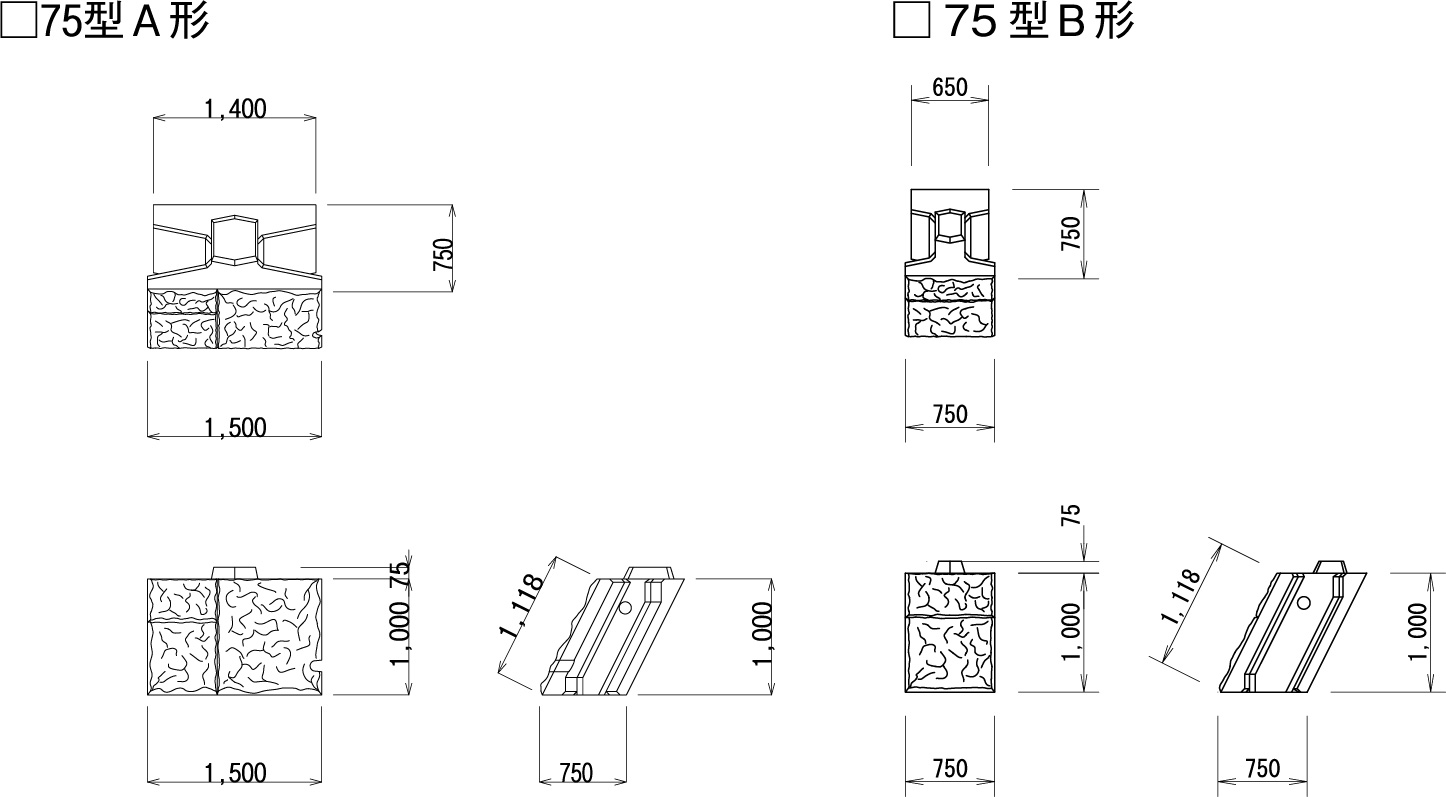

規格図

呼び名 主要部寸法
高さ×幅×控長（mm）		 体積
(m3)		 参考質量
(kg)		 胴込コンクリート
(m3／個)		 使用数
(個／m2)
75型 Ａ形 1,000×1,500× 750 0.5811 1,336 0.557 0.596
Ｂ形 1,000× 750× 750 0.3460 795 0.220 –
Ｃ形 500×1,500× 750 0.2941 676 0.271 –
Ｄ形 500× 750× 750 0.1776 408 0.106 –
100型 Ａ形 1,000×1,500×1,000 0.6636 1,526 0.849 0.596
Ｂ形 1,000× 750×1,000 0.4259 979 0.327 –
Ｃ形 500×1,500×1,000 0.3374 776 0.416 –
Ｄ形 500× 750×1,000 0.2196 505 0.158 –
125型 Ａ形 1,000×1,500×1,250 0.6968 1,602 1.191 0.596
Ｂ形 1,000× 750×1,250 0.4641 1,067 0.477 –
Ｃ形 500×1,500×1,250 0.3533 812 0.587 –
Ｄ形 500× 750×1,250 0.2404 552 0.231 –
150型 Ａ形 1,000×1,500×1,500 0.7337 1,687 1.529 0.596
Ｂ形 1,000× 750×1,500 0.5010 1,152 0.627 –
Ｃ形 500×1,500×1,500 0.3730 857 0.755 –
Ｄ形 500× 750×1,500 0.2601 598 0.305 –
175型 Ａ形 1,000×1,500×1,750 0.7705 1,772 1.867 0.596
Ｂ形 1,000× 750×1,750 0.5378 1,236 0.778 –
Ｃ形 500×1,500×1,750 0.3927 903 0.923 –
Ｄ形 500× 750×1,750 0.2798 643 0.379 –
200型 Ａ形 1,000×1,500×2,000 0.8074 1,857 2.205 0.596
Ｂ形 1,000× 750×2,000 0.5747 1,321 0.928 –
Ｃ形 500×1,500×2,000 0.4124 948 1.091 –
Ｄ形 500× 750×2,000 0.2995 688 0.453 –
250型 Ａ形 1,000×1,500×2,500 0.8878 2,041 2.875 0.596
Ｂ形 1,000× 750×2,500 0.6573 1,511 1.221 –
Ｃ形 500×1,500×2,500 0.4585 1,054 1.420 –
Ｄ形 500× 750×2,500 0.3455 794 0.594 –

※迎合突起の形状は最小の規格を諸元として表記しております。
※異形品（控長等）の御用命は御相談下さい。
