道路側溝B型

製品概要

道路側溝Ａ型と水路断面は同じで、蓋掛りのないU形側溝です。

用途 本体 CADダウンロード PDFダウンロード

用途

１種＝主として歩道に用いる側溝
３種＝主として車道に平行して用いる側溝

本体

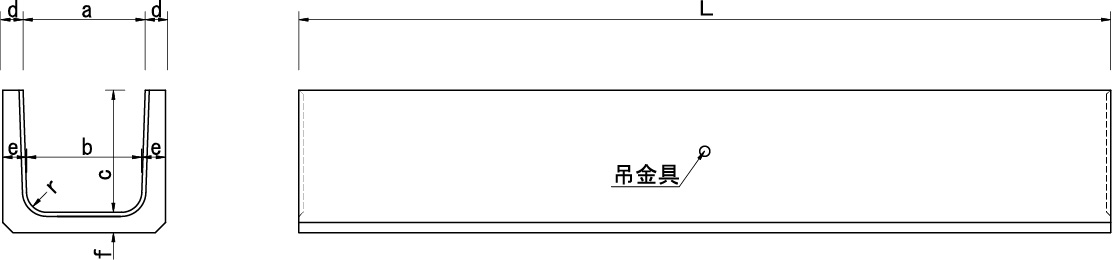

種類 呼び名 参考質量(kg) 寸法（mm）
495 1,995 ａ ｂ c ｄ ｅ ｆ r L
１種 250 49 200 250 230 250 45 55 50 50 495 1,995
300A 62 251 300 280 300 50 60 50 50 495 1,995
300B 79 321 300 270 400 50 65 55 50 495 1,995
300C 98 396 300 260 500 50 70 60 50 495 1,995
400A 86 347 400 370 400 50 65 55 50 495 1,995
400B 105 425 400 360 500 50 70 60 50 495 1,995
500A 112 453 500 460 500 50 70 60 50 495 1,995
500B 133 537 500 450 600 50 75 65 50 495 1,995
３種 250 56 227 250 230 250 55 65 55 50 495 1,995
300A 74 301 300 280 300 60 70 60 50 495 1,995
300B 88 356 300 270 400 55 70 65 50 495 1,995
300C 115 463 300 260 500 60 80 75 50 495 1,995
400A 99 399 400 370 400 55 70 70 50 495 1,995
400B 126 508 400 360 500 60 80 75 50 495 1,995
500A 138 558 500 460 500 60 80 80 50 495 1,995
500B 173 699 500 450 600 65 90 90 50 495 1,995
