ロングU側溝

ロングU側溝

製品概要

製品長が3~4mと長尺で、「国土交通省小構造物標準設計」U1型~U4型に対応した側溝です。
蓋は、C1型に対応しています。

本体(ふた掛りなし) 本体(ふた掛り付) 受台 CADダウンロード PDFダウンロード

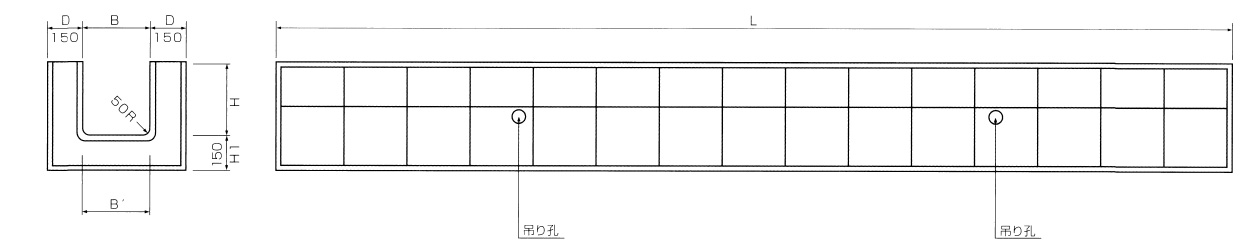

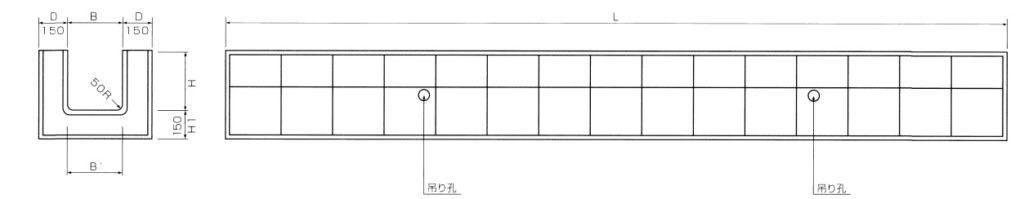

本体(ふた掛りなし)

用途 呼称 参考質量
(kg)
国土交通省記号 中国支部
記号
規格寸法(mm)
B B’ H H2 L(標準)
輪荷重あり PU133 1,750 CP-U3-B300-H300 PU3-3-3 300 290 300 4,000
PU134 2,040 CP-U3-B300-H400 PU3-3-4 300 287 400 4,000
PU135 2,330 CP-U3-B300-H500 PU3-3-5 300 280 500 4,000
PU144 2,190 CP-U3-B400-H400 PU3-4-4 400 387 400 4,000
PU145 1,860 CP-U3-B400-H500 PU3-4-5 400 380 500 3,000
PU155 1,970 CP-U3-B500-H500 PU3-5-5 500 480 500 3,000
輪荷重なし PU233 1,750 CP-U1-B300-H300 PU1-3-3 300 290 300 4,000
PU234 2,040 CP-U1-B300-H400 PU1-3-4 300 287 400 4,000
PU235 2,330 CP-U1-B300-H500 PU1-3-5 300 280 500 4,000
PU236 1,970 CP-U1-B300-H600 PU1-3-6 300 280 600 3,000
PU244 2,190 CP-U1-B400-H400 PU1-4-4 400 387 400 4,000
PU245 1,860 CP-U1-B400-H500 PU1-4-5 400 380 500 3,000
PU246 2,080 CP-U1-B400-H600 PU1-4-6 400 380 600 3,000
PU255 1,970 CP-U1-B500-H500 PU1-5-5 500 480 500 3,000
PU256 2,180 CP-U1-B500-H600 PU1-5-6 500 480 600 3,000
PU257 2,400 CP-U1-B500-H700 PU1-5-7 500 470 700 3,000
PU266 2,290 CP-U1-B600-H600 PU1-6-6 600 580 600 3,000
PU267 2,510 CP-U1-B600-H700 PU1-6-7 600 570 700 3,000
PU277 2,620 CP-U1-B700-H700 PU1-7-7 700 670 700 3,000

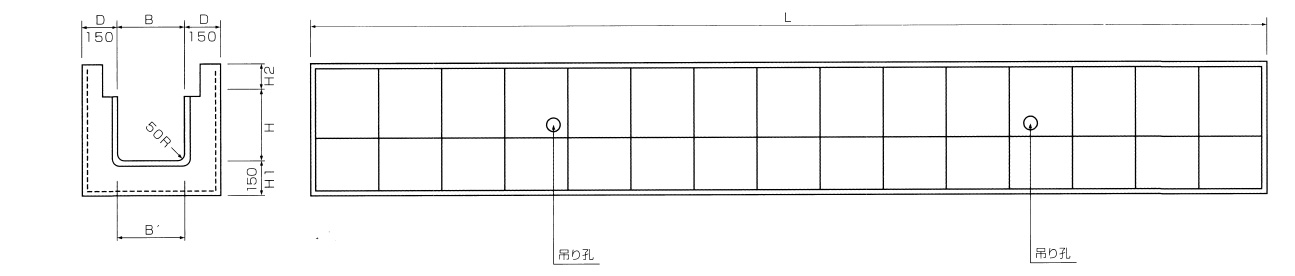

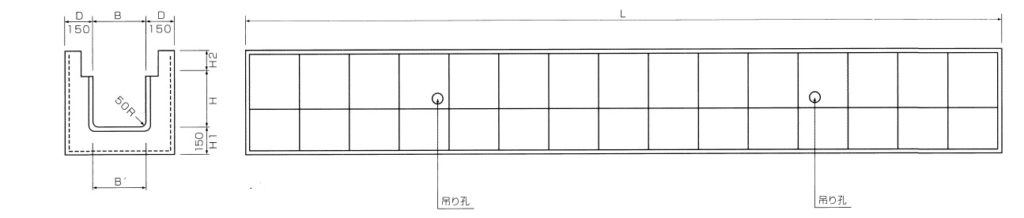

本体(ふた掛り付)

用途 呼称 参考質量
(kg)
国土交通省記号 中国支部
記号
規格寸法(mm)
B B’ H H2 L(標準)
輪荷重あり PU434 1,890 CP-U4-B300-H400 PU4-3-4 300 290 290 110 4,000
PU435 2,190 CP-U4-B300-H500 PU4-3-5 300 287 390 110 4,000
PU444 2,020 CP-U4-B400-H400 PU4-4-4 400 390 280 120 4,000
PU445 2,320 CP-U4-B400-H500 PU4-4-5 400 387 380 120 4,000
PU455 1,830 CP-U4-B500-H500 PU4-5-5 500 487 370 130 3,000
PU456 2,050 PU4-5-6 500 480 470 130 3,000
輪荷重なし PU534 1,910 CP-U2-B300-H400 PU2-3-4 300 290 300 100 4,000
PU535 2,200 CP-U2-B300-H500 PU2-3-5 300 287 400 100 4,000
PU536 2,490 CP-U2-B300-H600 PU2-3-6 300 280 500 100 4,000
PU544 2,050 CP-U2-B400-H400 PU2-4-4 400 390 300 100 4,000
PU545 2,340 CP-U2-B400-H500 PU2-4-5 400 387 400 100 4,000
PU546 1,980 CP-U2-B400-H600 PU2-4-6 400 380 500 100 3,000
PU555 1,860 CP-U2-B500-H500 PU2-5-5 500 487 400 100 3,000
PU556 2,080 CP-U2-B500-H600 PU2-5-6 500 480 500 100 3,000
PU557 2,300 CP-U2-B500-H700 PU2-5-7 500 480 600 100 3,000
PU566 2,190 CP-U2-B600-H600 PU2-6-6 600 580 500 100 3,000
PU567 2,410 CP-U2-B600-H700 PU2-6-7 600 580 600 100 3,000
PU577 2,520 CP-U2-B700-H700 PU2-7-7 700 680 600 100 3,000

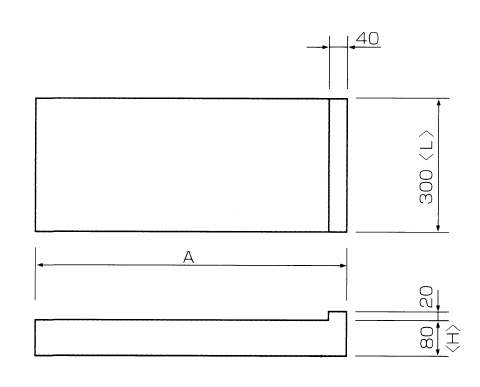

受台

呼称 参考質量
(kg)
寸法(mm) 用心鉄筋 標準布設歩掛(100枚)
A H L 縦筋 横筋 土木一般
世話役(人)
普通作業員
(人)
B300 41 700 80 300 3.2×4 3.2×5 0.3 2.4
B400 47 800 80 300 3.2×6 3.2×5 0.3 2.4
B500 52 900 80 300 3.2×7 3.2×5 0.3 2.4
B600 58 1,000 80 300 3.2×8 3.2×5 0.3 2.4
B700 64 1,100 80 300 3.2×8 3.2×5 0.3 2.4

※1 L=1mのロングU及び横ズレの危険性のある箇所に使用します。
※2 歩掛は運搬距離30m程度までの小運搬を含んでいます。
※3 鉄筋は運搬、据付までの用心のための鉄筋です。

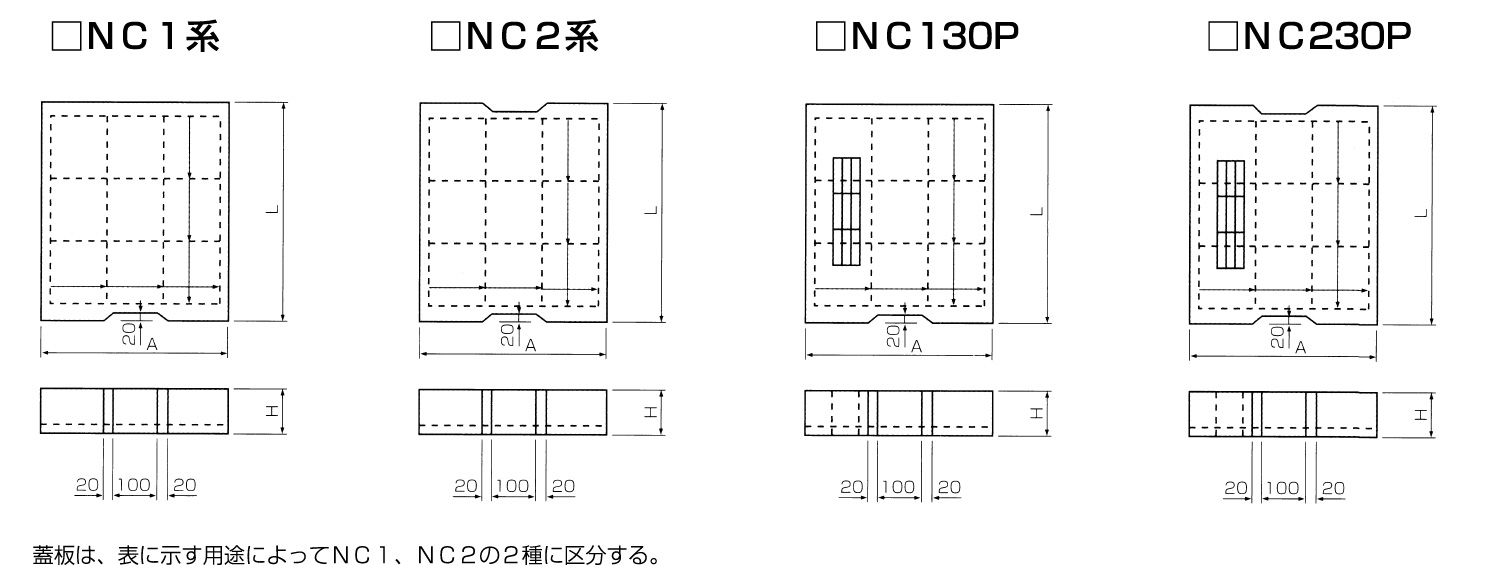

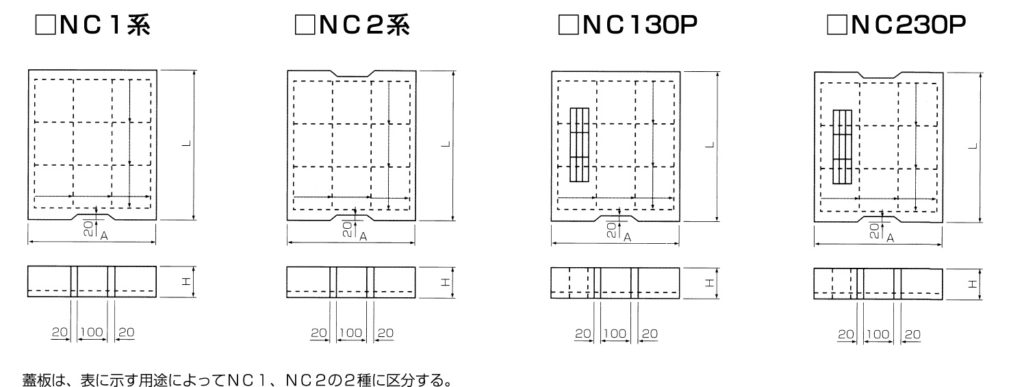

種類 用途
NC1 輪荷重のかからない箇所に使用する側溝に用いる蓋板
NC2 縦断輪荷重のかかる箇所に使用する側溝に用いる蓋板
種類 呼び名 参考質量
(kg)
国土交通省
記号
寸法(mm) 配筋 対応する側
溝の呼び名
標準布設歩掛(100枚)
A H L 土木一般 普通作業員
NC1 NC130 51 C1-B300 430 100 500 D13×4 D13×4 PU234~236 0.3 2.4
NC140 63 C1-B400 530 100 500 D13×4 D13×4 PU244~246 0.3 2.4
NC150 75 C1-B500 630 100 500 D13×4 D13×4 PU255~257 0.4 3.5
NC160 87 C1-B600 730 100 500 D13×4 D13×4 PU266~267 0.4 3.5
NC170 99 C1-B700 830 100 500 D13×4 D13×4 PU277 0.4 3.5
NC2 NC230 56 C2-B300 430 110 500 D13×4 D13×4 PU434~435 0.3 2.4
NC240 75 C2-B400 530 120 500 D13×4 D13×4 PU444~445 0.4 3.5
NC250 97 C2-B500 630 130 500 D13×4 D13×4 PU455 0.4 3.5
呼び名 参考質量
(kg)
寸法(mm) 配筋 対応する側溝の
呼び名
標準布設歩掛(100枚)
A H L 土木一般
世話役(人)
普通作業員
(人)
NC130P 47 430 100 500 D13×4 D13×4 PU234~236 0.3 2.4
NC230P 52 430 110 500 D13×4 D13×4 PU434~435 0.3 2.4

※1 歩掛は運搬距離30m程度までの小運搬を含みます。
※2 ふたにはその上下が判別できるマークが入れてありますので、上下を間違わないよう布設してください。
