連結歩車道境界ブロック
製品概要
製品長が2ｍの長尺タイプで、化粧目地のついた歩車道境界ブロックです。
特長
規格図
CADダウンロード
PDFダウンロード
特長
- 化粧目地がついているので目地処理が不要です。
- 機械施工で据付が早くできます。
- 製品が段継手になっているのでジョイント部は通りを合わせるだけです。

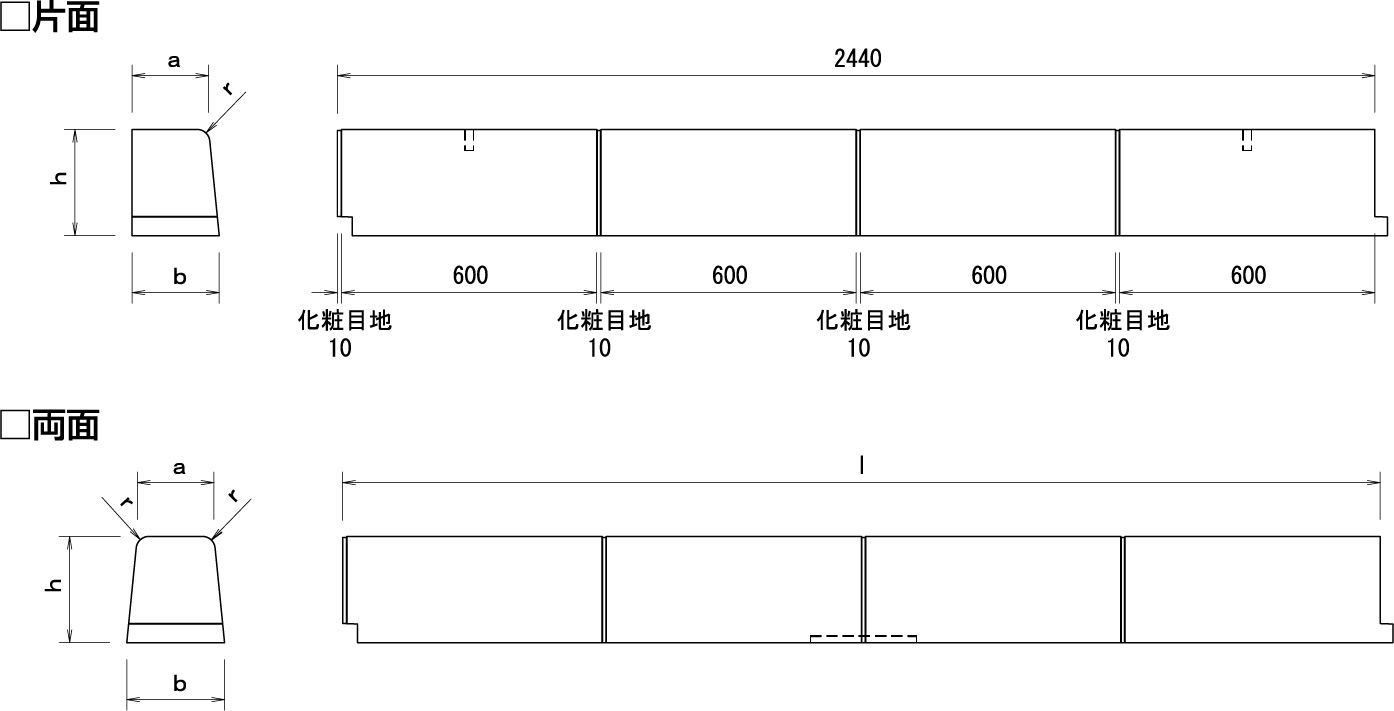

規格図
| 呼び名 | 参考質量 (kg) |
寸法（mm） | 備考 | |||||
| a | b | h | l | r | ||||
| 片面Ａ | 2.44 | 188 | 150 | 170 | 200 | 2,440 | 20 | アイボルト M12 L＝50 |
| 片面Ｂ | 2.44 | 281 | 180 | 240 | 250 | 2,440 | 30 | |
| 両面Ｂ | 2.44 | 300 | 180 | 230 | 250 | 2,440 | 30 | |
| 1.22 | 150 | 1,220 | ||||||
| 0.61 | 75 | 610 | ||||||
| 水抜丸 | 62 | 610 | ||||||
| 水抜角 | 50 | 610 | ||||||
| 駒止オス | 67 | 610 | ||||||
| 駒止メス | 67 | 610 | ||||||
| 切下1.22 | 55 | 200 | 100 | 1,220 | ||||
| 切下0.61 | 28 | 610 | ||||||
| 両面Ｃ | 2.44 | 365 | 180 | 240 | 300 | 2,440 | 30 | 専用 吊り金具 |
| 1.22 | 184 | 1,220 | ||||||
| 0.61 | 92 | 610 | ||||||
| 水抜丸 | 71 | 610 | ||||||
| 水抜角 | 58 | 610 | ||||||
| 駒止オス | 84 | 610 | ||||||
| 駒止メス | 84 | 610 | ||||||
| 切下1.22 | 150 | 230 | 250 | 1,220 | ||||
| 切下0.61 | 75 | 610 | ||||||
