製品概要

「国土交通省土木構造物標準設計」GC型に対応した蓋です。

国土交通省街渠桝蓋 CADダウンロード PDFダウンロード

国土交通省街渠桝蓋

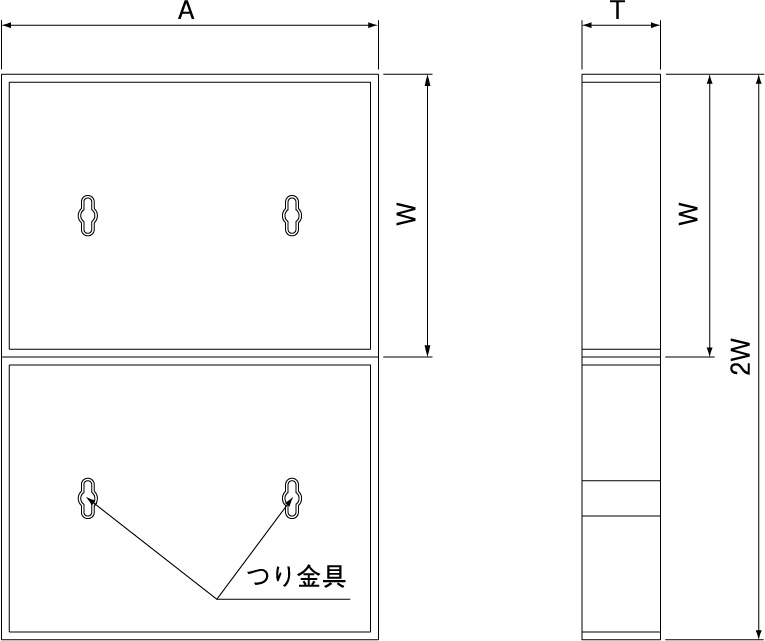

GC蓋

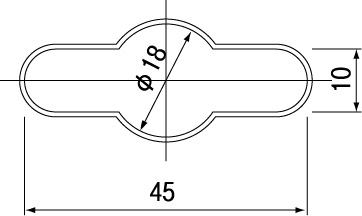

つり金具詳細図

呼称(記号) 参考質量
(kg)
寸法(mm)
A W T
GC-B 300-L 600 41 430 360 100
700 47 410
GC-B 350-L 600 46 480 360
700 52 410
GC-B 400-L 600 51 530 360
700 58 410
800 64 460
GC-B 500-L 500 52 630 310
700 68 410
800 76 460
GC-B 600-L 600 69 730 360
800 88 460
900 97 510
GC-B 700-L 700 89 830 410
900 110 510
1,000 121 560
GC-B 800-L 800 112 930 460
1,000 135 560
GC-B 900-L 900 137 1,030 510
1,000 150 560
GC-B 1,000-L 1,000 164 1,130 560
