側溝の暗渠化工事で使用する埋設型枠です。
GRC（ガラス繊維補強コンクリート）を使用しています。
水路幅250～600まで水路の暗渠化が行えます。
NETIS QS-980217-VE（NETIS掲載期間終了技術）

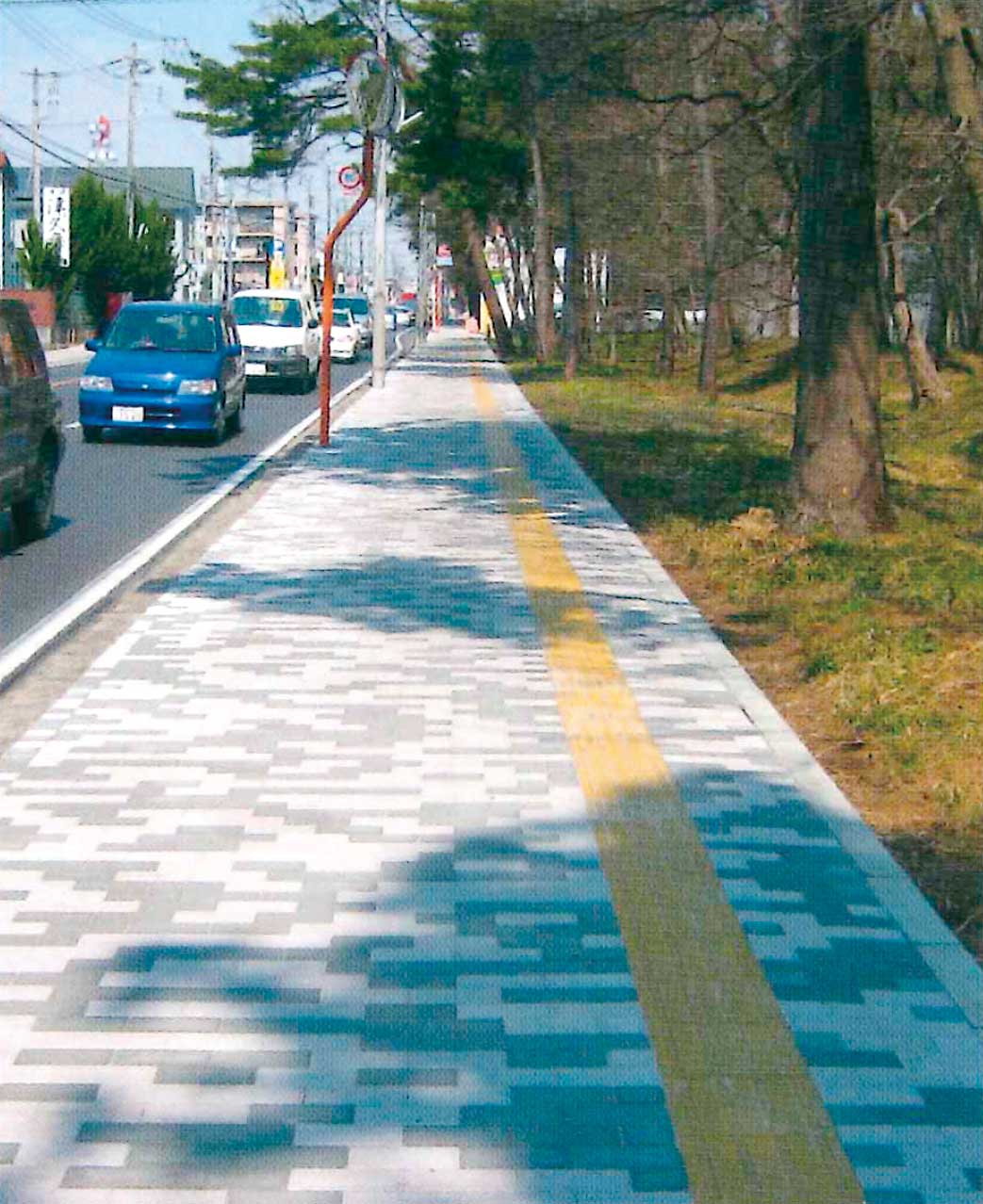

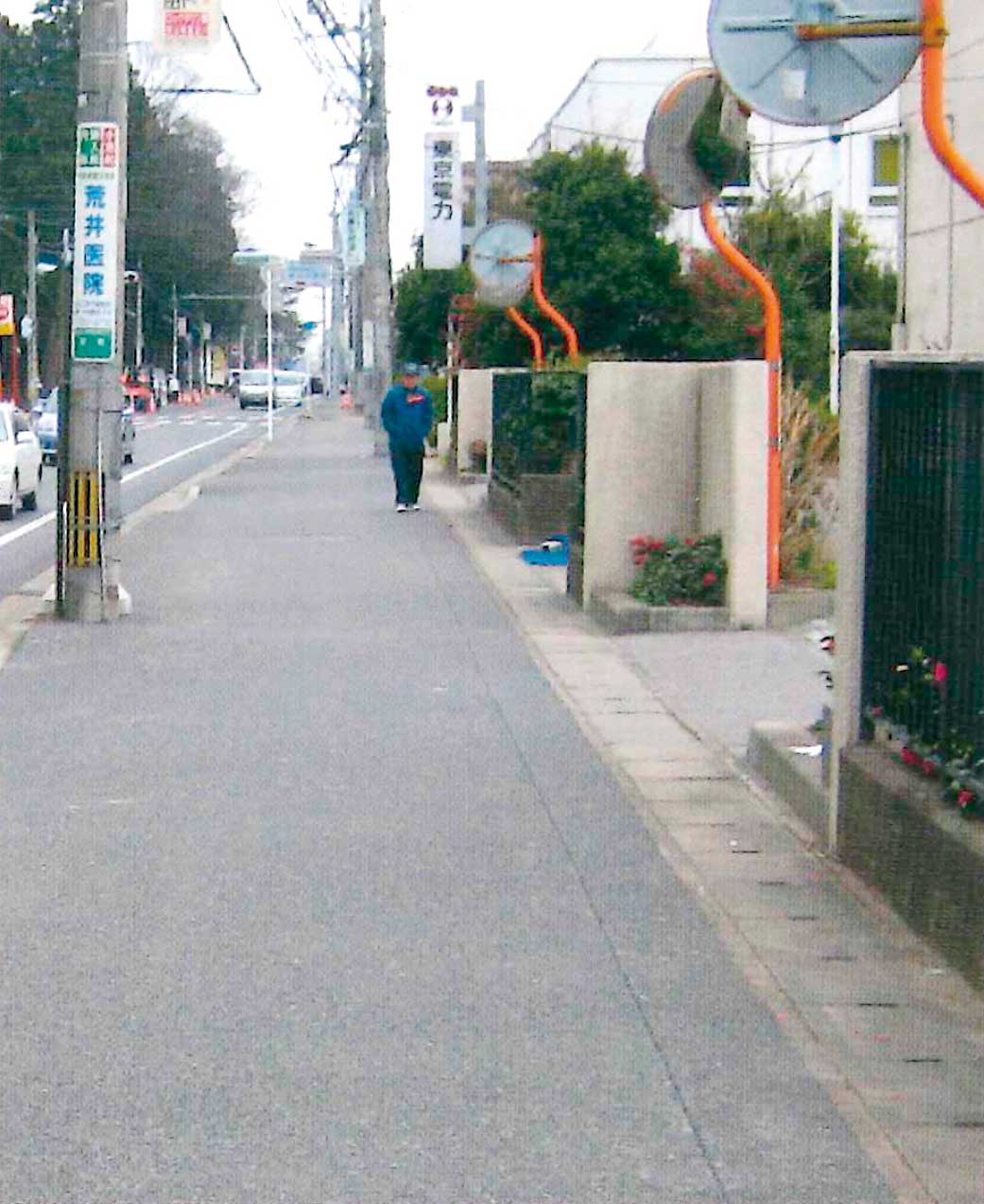

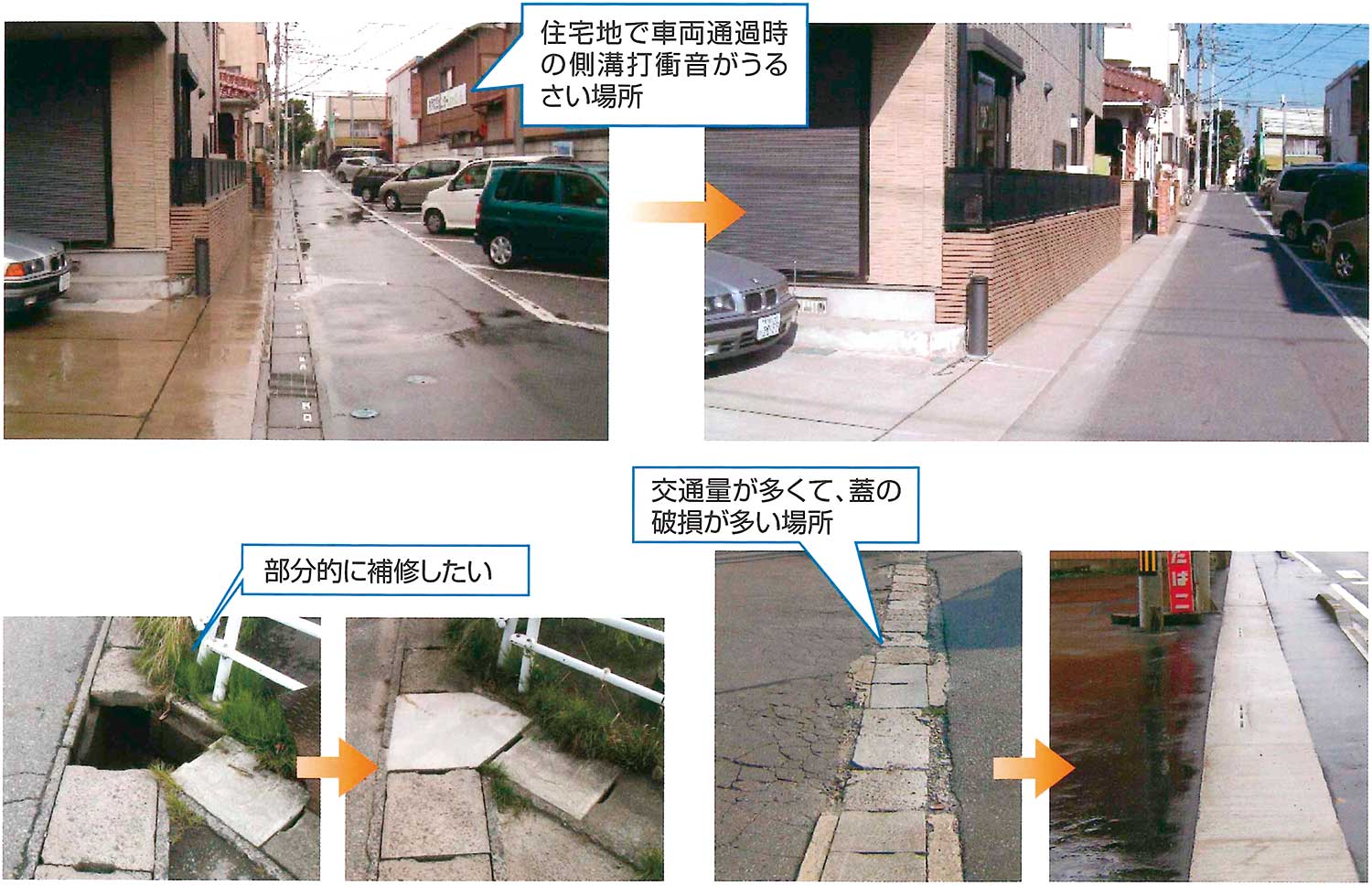

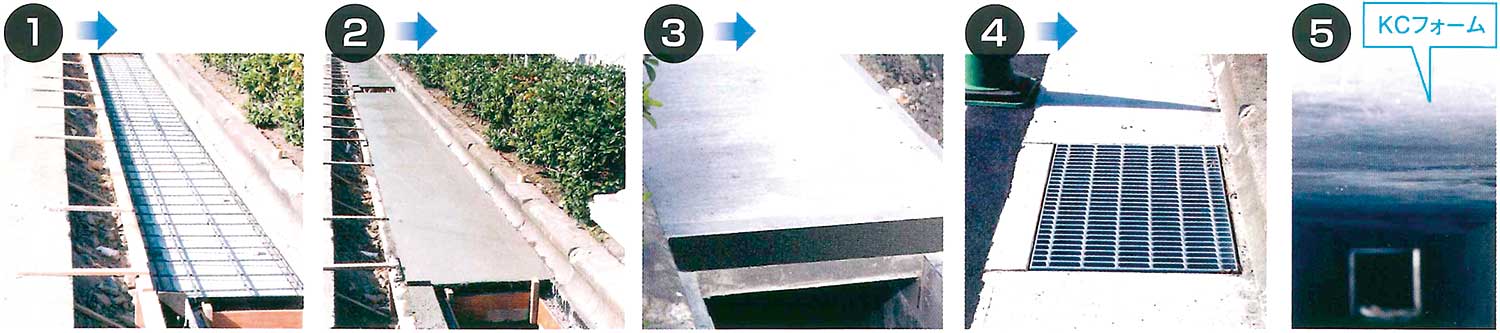

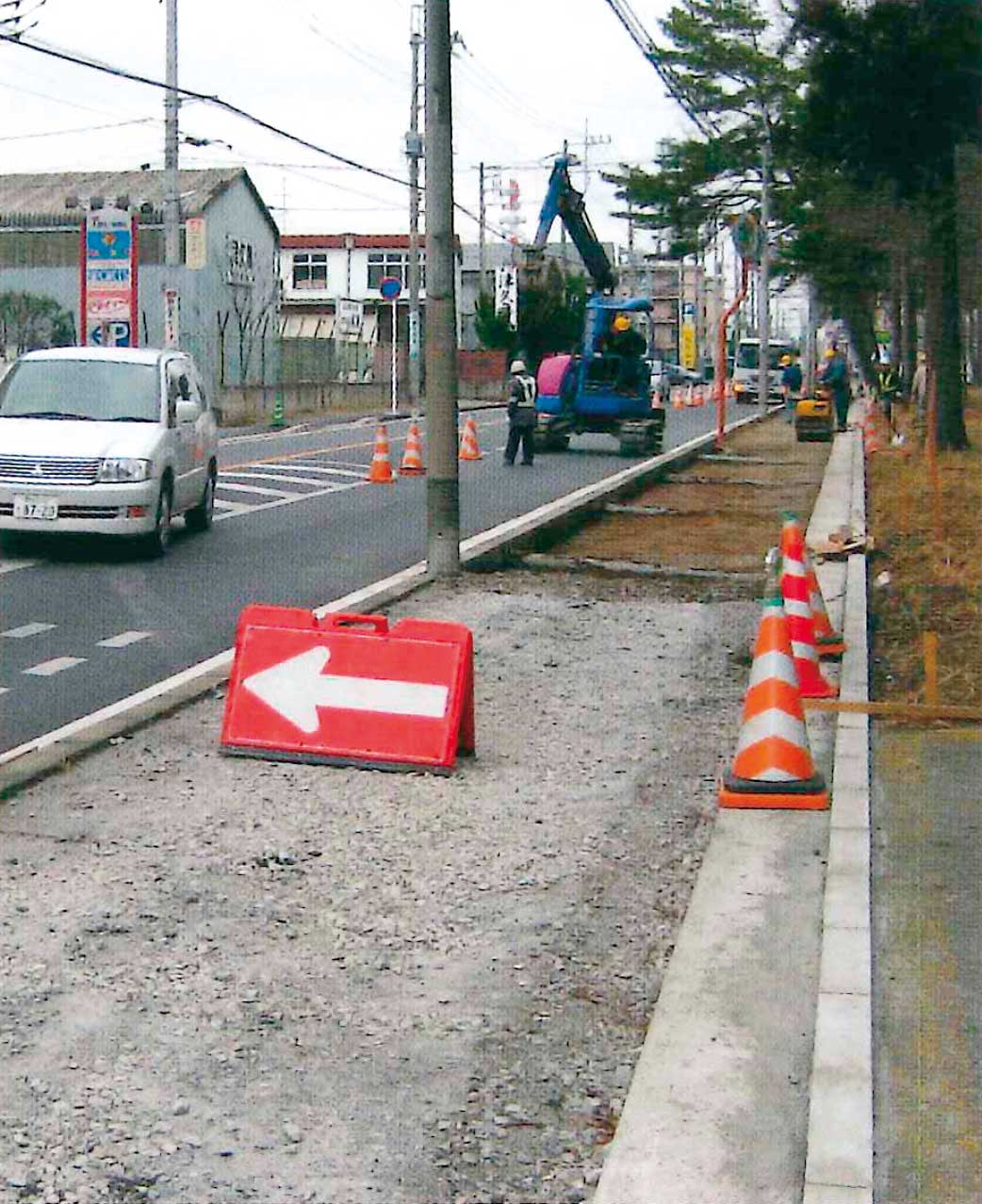

GRC製側溝用埋設型枠 KCフォーム特長形状・寸法施工工程側溝暗渠化の上に景観舗装を施した例この様な現場でもＫＣフォームが有効です CADダウンロード PDFダウンロード

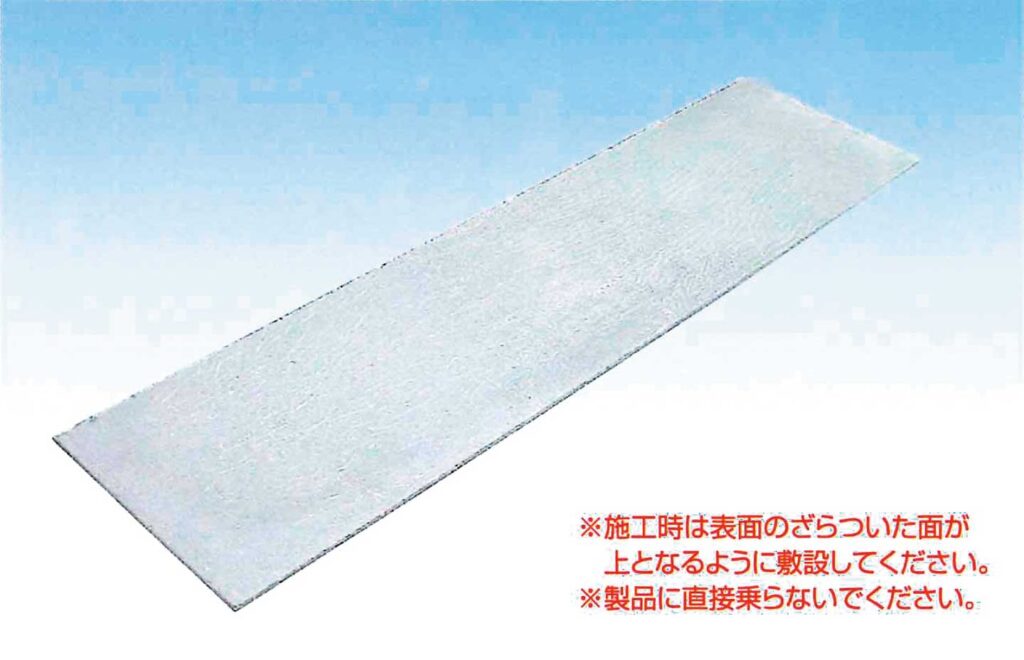

ＫＣフォームは既設の道路側溝のコンクリート蓋を現場打ちコンクリートで施工する際､コンクリート蓋の埋設型枠として用いられるGRC(耐アルカリ性ガラス繊維補強コンクリート)製の薄板です。
NETIS掲載期間終了技術(QS-980217-VE)
溝幅250mm～600ｍｍの側溝に対応します。

施工性が良く､経済的

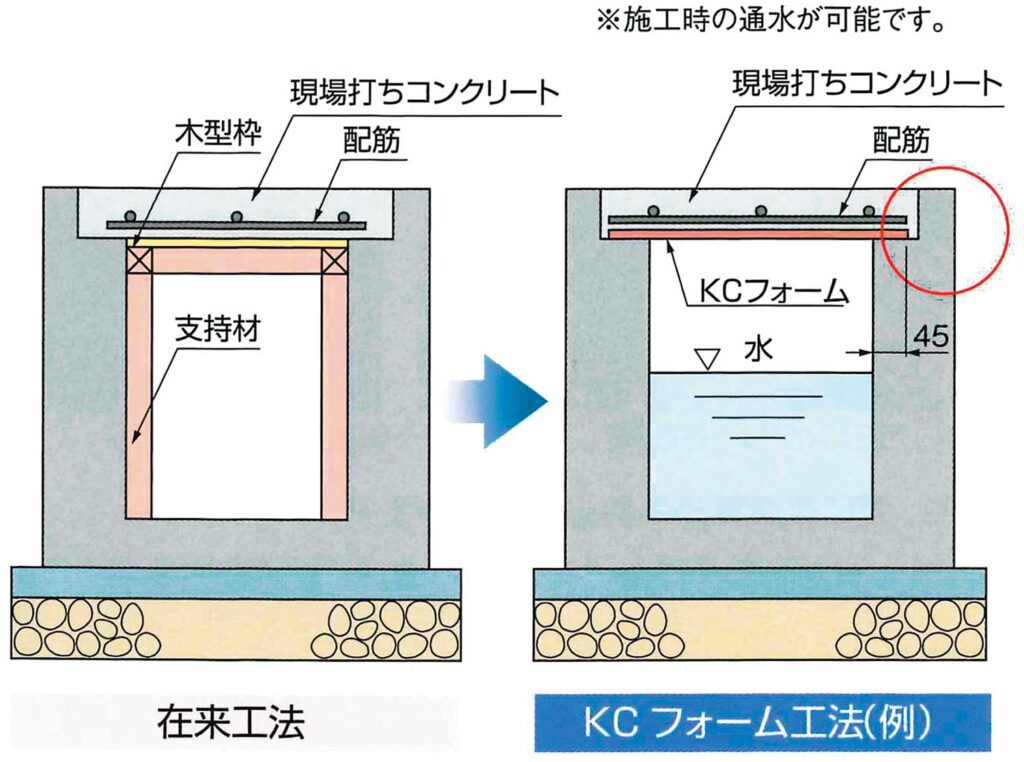

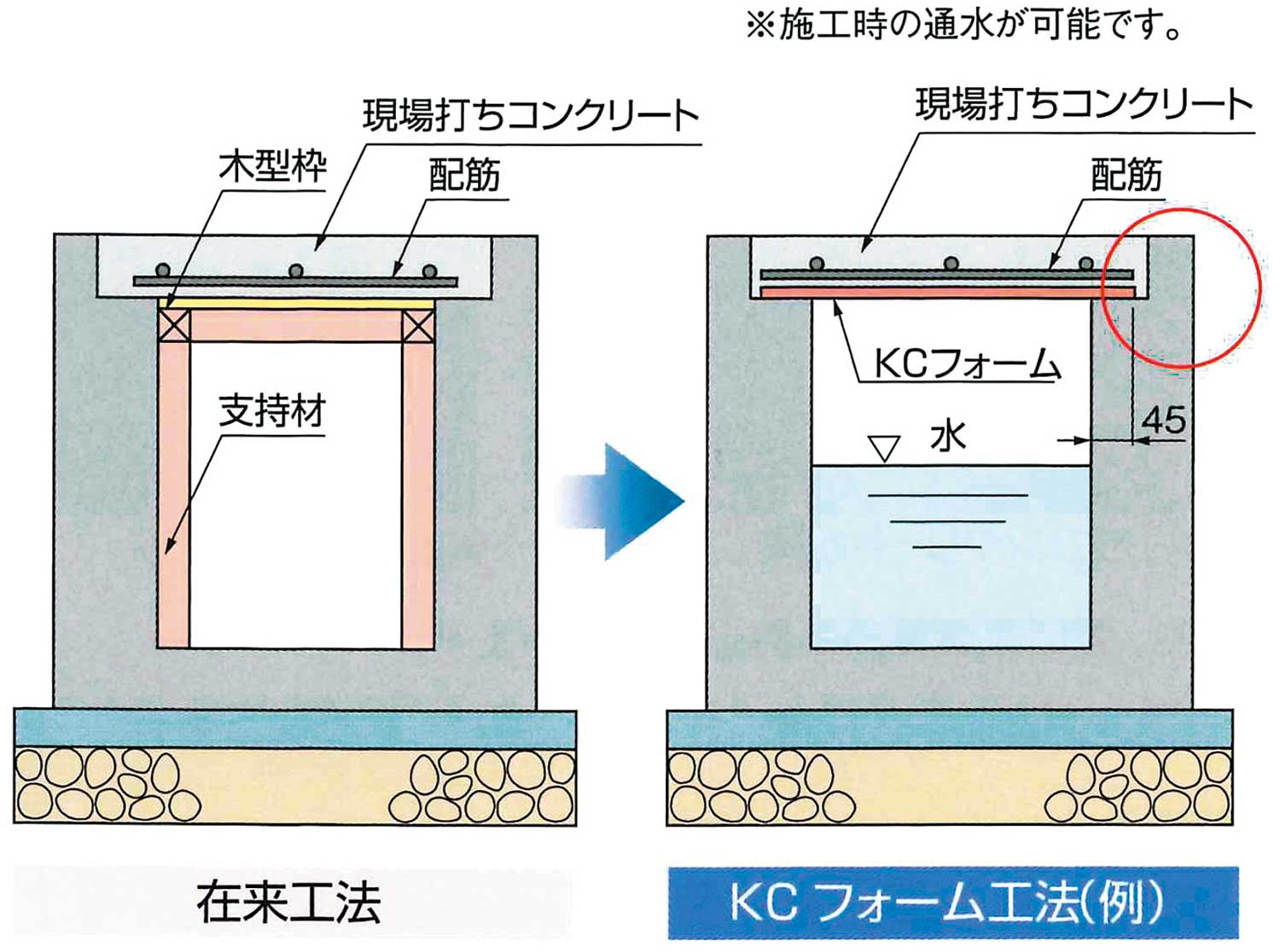

施工が容易(支持工事不要)で､しかも通水中でも工事ができるため､他の暗渠化工法と比較して工期が短縮できます。
高い曲げ強度と剛性
素材にＧＲＣを使用しているため､高い曲げ強度と剛性を持っており､またダイヤモンドカッターによる現場加工も容易です。
コンクリートとの付着がよい
コンクリートとの付着がよく､コンクリート蓋の鉄筋かぶりの一部として機能し､側溝と一体化されることにより､落蓋等で発生する振動音がありません。

建設技術審査証明書交付商品

本製品は､建設技術審査証明協議会会員である一般財団法人土木研究センターの｢建設技術審査証明事業(土木系材料･製品･技術)｣の技術審査を受け､建設技術審査証明書の交付を受けています。

建設技術審査証明事業(土木系材料･製品･技術)建技審証第0329号(一財)土木研究センター
※本審査証明はインフラテック株式会社に交付されたものである。

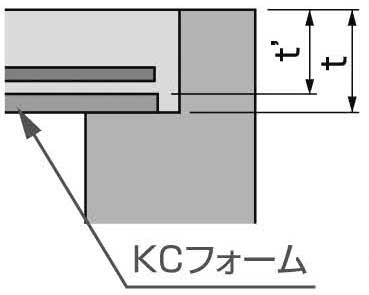

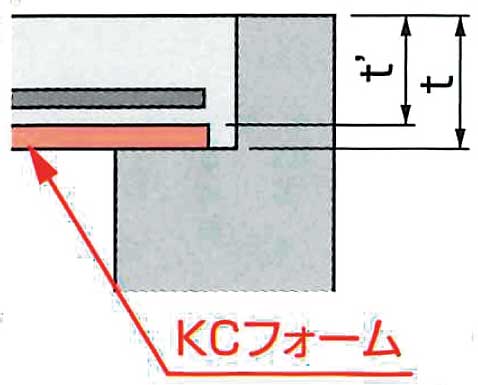

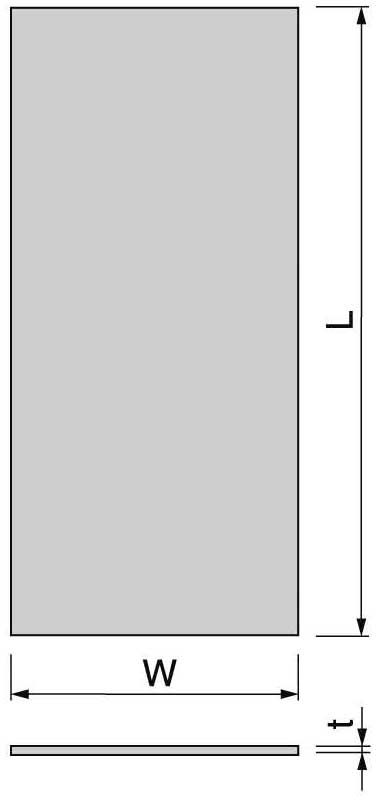

建設技術審査証明により、KCフォームでは「t」までをコンクリート厚と見なしますが審査証明のない製品では「t’」までしかコンクリート厚と見なされません。

※tは標準板厚です。
※Ｗは敷設時の両側掛りしろをそれぞれ45mmに設定しています。
