石段Ⅲ（階段ブロック）
製品概要

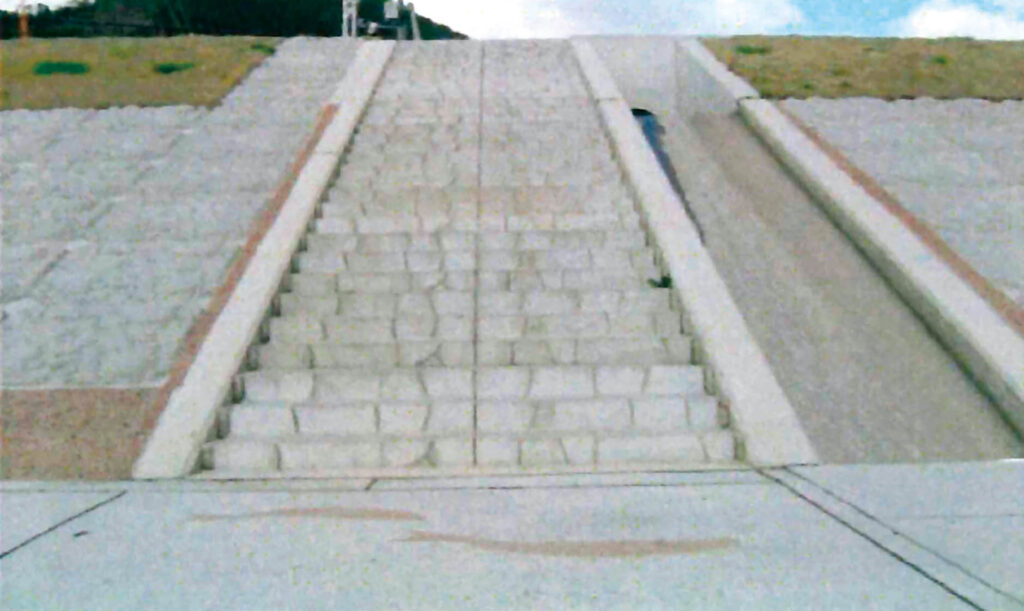

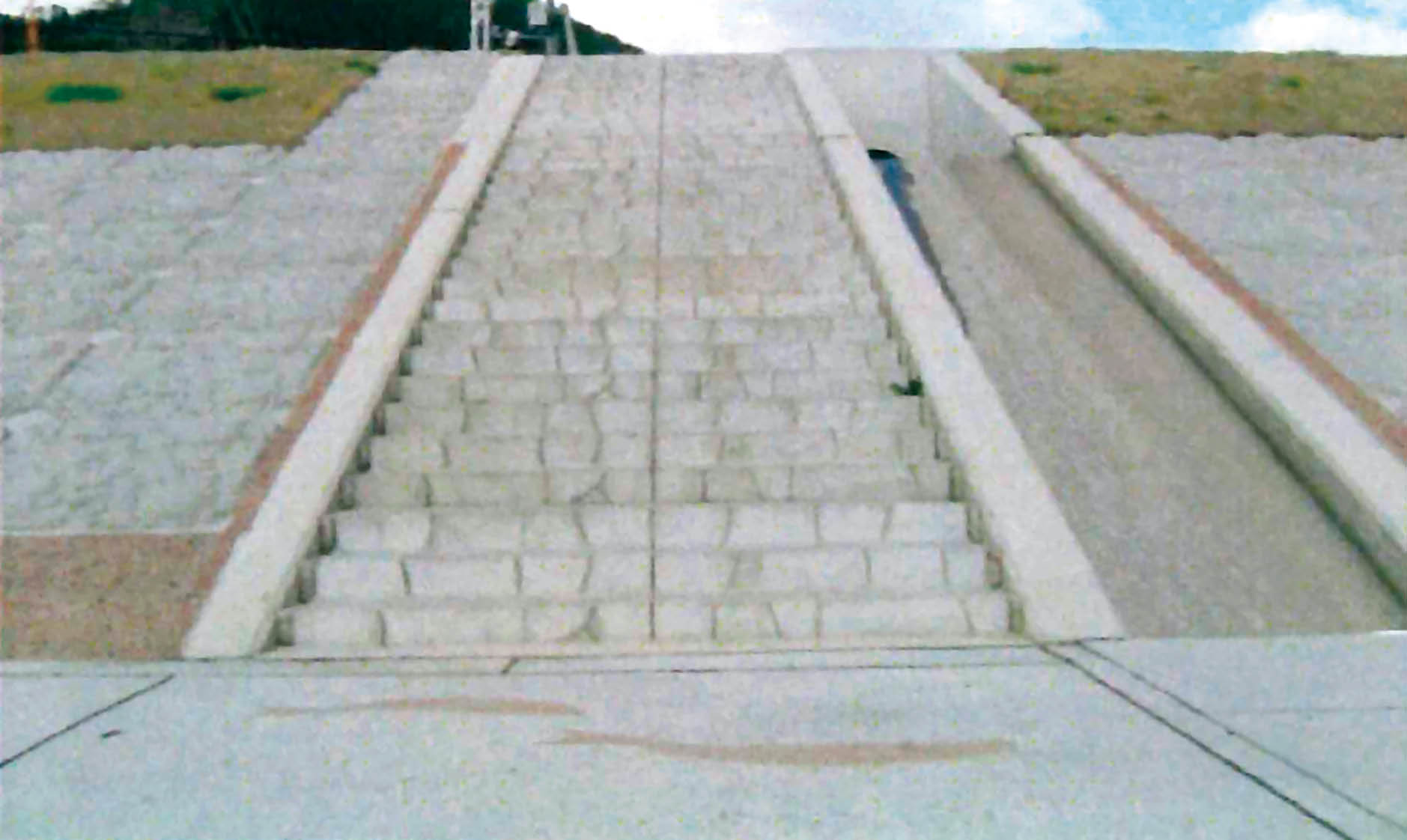

鉄平石模様の階段ブロックです。
護岸勾配1：1.5、1：2.0に対応しています。
袖壁ブロックも鉄平積模様をしているので、調和が図ることができます。
標準断面図
規格図
CADダウンロード
PDFダウンロード
標準断面図

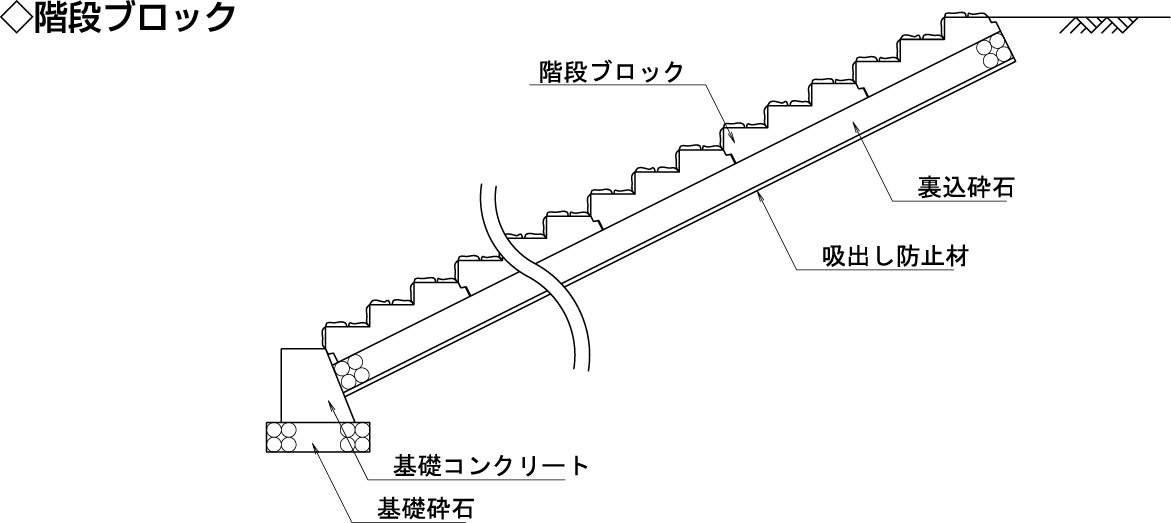

階段ブロック

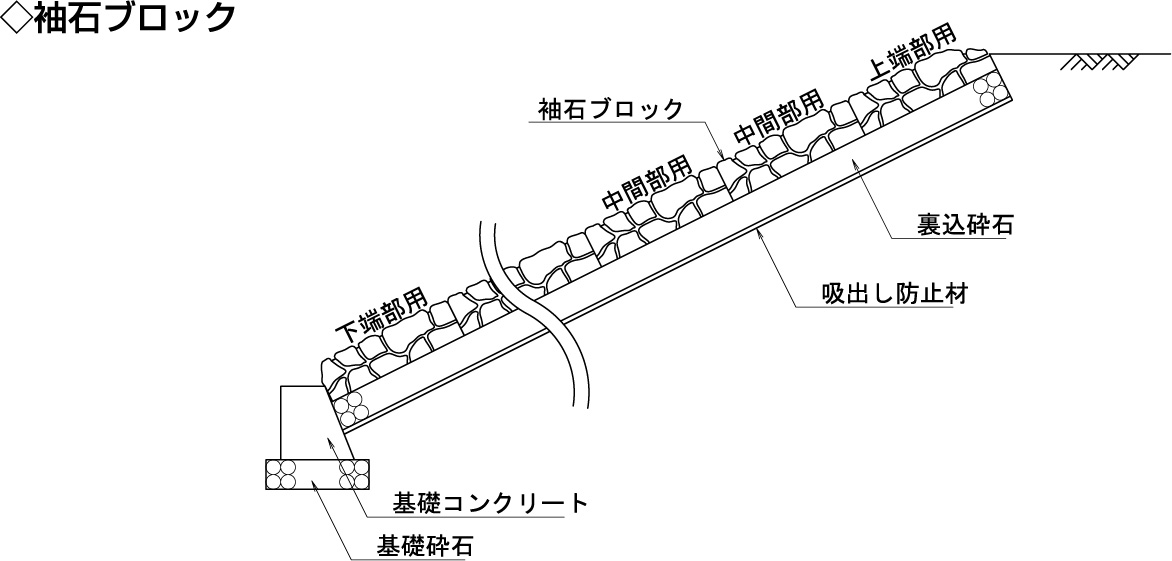

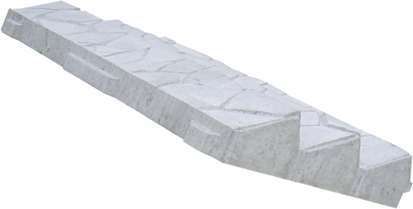

袖石ブロック
規格図

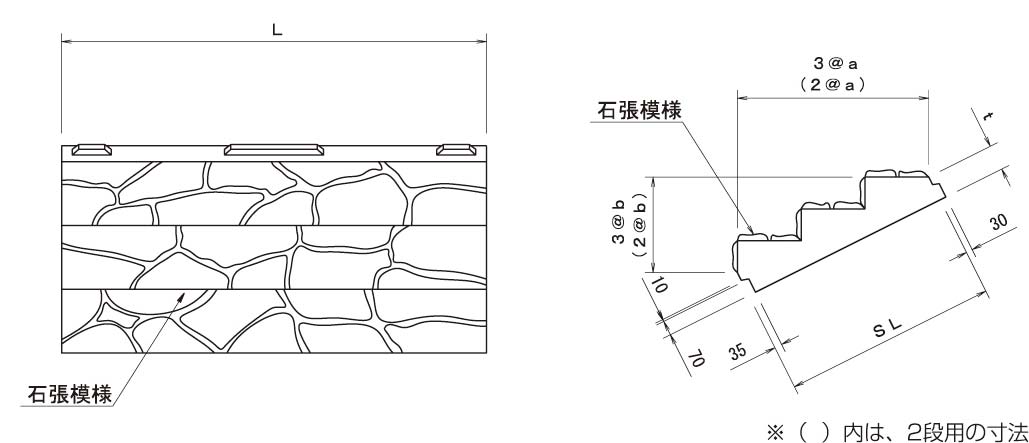

階段ブロック
| 呼び名 | 参考質量 (kg) |
寸法（mm） | 段数 | |||||
| a | b | t | L | SL | ||||
| 石段III | 勾配 １割５分 |
1,052 | 300 | 200 | 120 | 1,998 | 1,082 | 3 |
| 701 | 721 | 2 | ||||||
| 524 | 996 | 1,082 | 3 | |||||
| 349 | 721 | 2 | ||||||
| 勾配 ２割 |
902 | 300 | 150 | 120 | 1,998 | 1,006 | 3 | |
| 601 | 671 | 2 | ||||||
| 451 | 996 | 1,006 | 3 | |||||
| 300 | 671 | 2 | ||||||

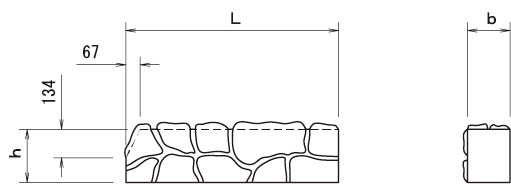

袖石ブロック（上端部用）

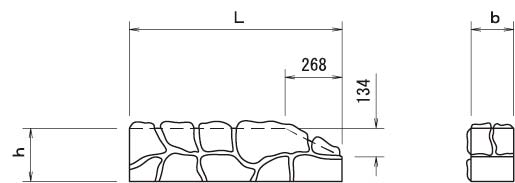

袖石ブロック（下端部用）

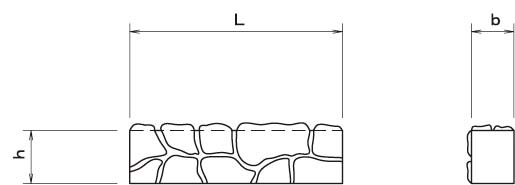

袖石ブロック（中間部用）
| 寸法（mm） | 参考質量 (kg) |
||
| b | h | L | |
| 200 | 200 | 1,500 | 144 |
| 1,000 | 96 | ||
| 250 | 1,500 | 180 | |
| 1,000 | 120 | ||
| 300 | 1,500 | 216 | |
| 1,000 | 144 | ||
