ステップブロック

製品概要

人が容易にかつ安全に昇降できるように、蹴上・踏み面を設計した階段ブロックです。
護岸勾配1：1.5～3.0に対応しています。
水位以下においてブロックの踏板は、魚類へ適度な陰影を与え、適切な生息空間を形成します。

NETIS CB-070043-V（NETIS掲載期間終了技術）

特長 水密タイプ 連結タイプ CADダウンロード PDFダウンロード

特長

  • 現場打ち階段工にくらべて、施工性、品質、外観などが優れ、既存の大型護岸ブロックと併用して組み合わせ配列できます。
  • 掃流力に抗する安定した質量をもち、階段を構成する踏面とその支持脚は適度な粗度となって、水流の減勢効果に役立ちます。
  • 人が容易にかつ、安全に昇降できるように十分配慮し、蹴り上がりと踏面を設計しております。
  • 水位以下に配列されたブロックの踏板は魚類へ適度な陰影を与え、適切な生息空間を形成します。
  • 水密性を兼ね備えた「水密タイプ」と屈撓性に富む「連結タイプ」がございます。

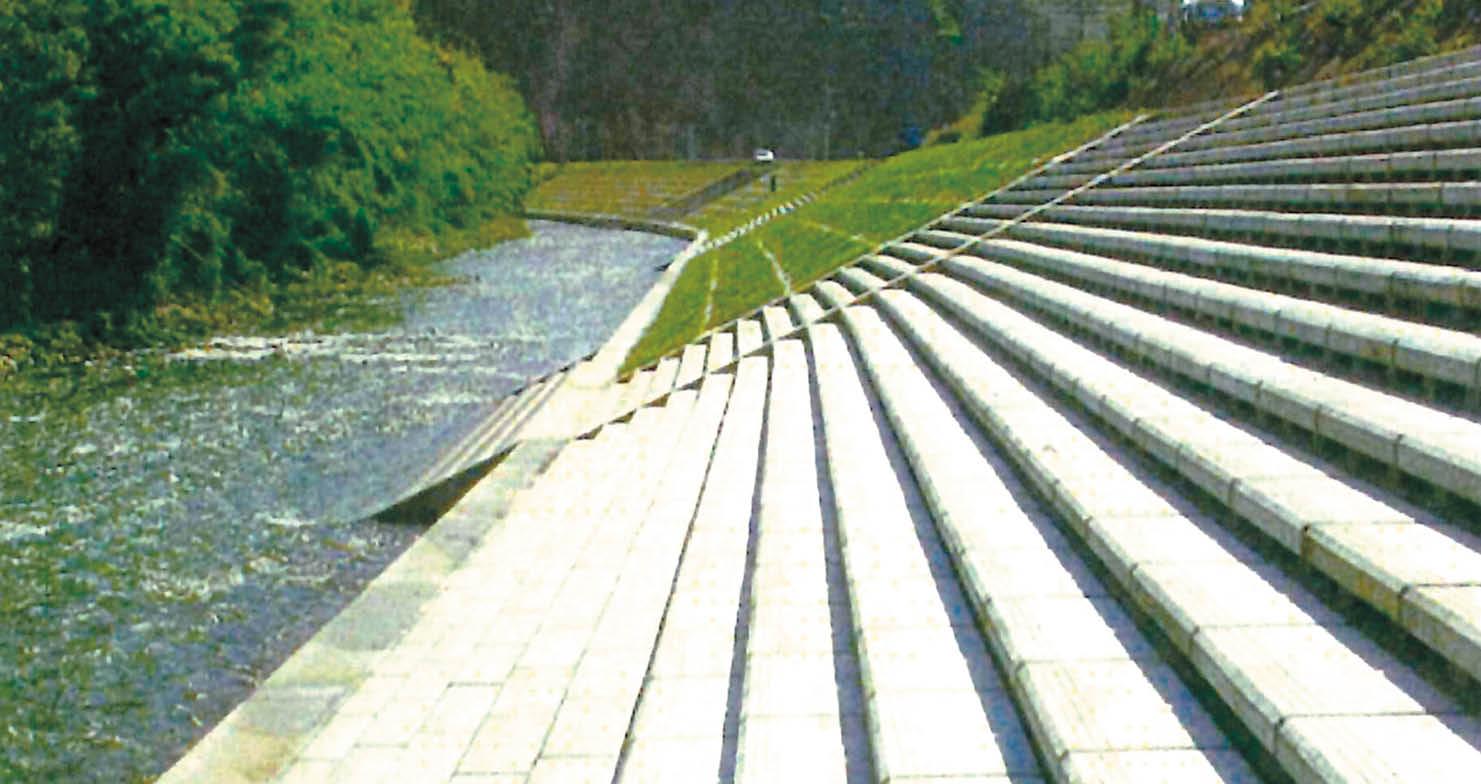

水密タイプ

規格諸元

品種 呼び名 参考質量(kg) 主要部寸法（mm） 体積（m3）
ステップ
ブロック		 1.5型 Ａ形 317 495×1,995×324 0.1380
Ｂ形 156 495×　998×324 0.0679
2.0型 Ａ形 313 495×1,995×278 0.1362
Ｂ形 154 495×　998×278 0.0671
2.5型 Ａ形 306 495×1,995×246 0.1333
Ｂ形 151 495×　998×246 0.0658
3.0型 Ａ形 305 495×1,995×222 0.1330
Ｂ形 150 495×　998×222 0.0656
フラワー
ボックス		 2.0型 基本 615 995×1,995×503 0.2676
2.5型 基本 580 995×1,995×431 0.2524

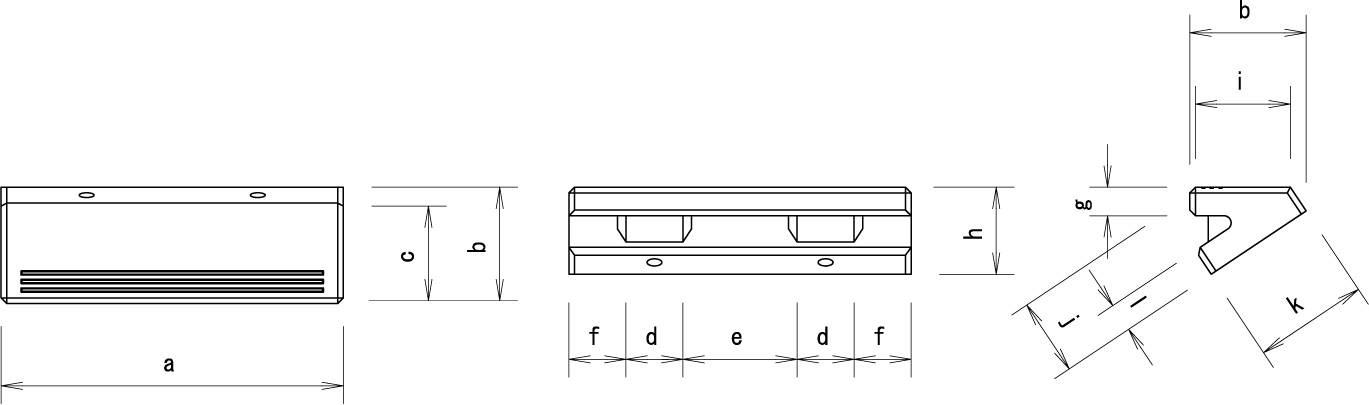

A形

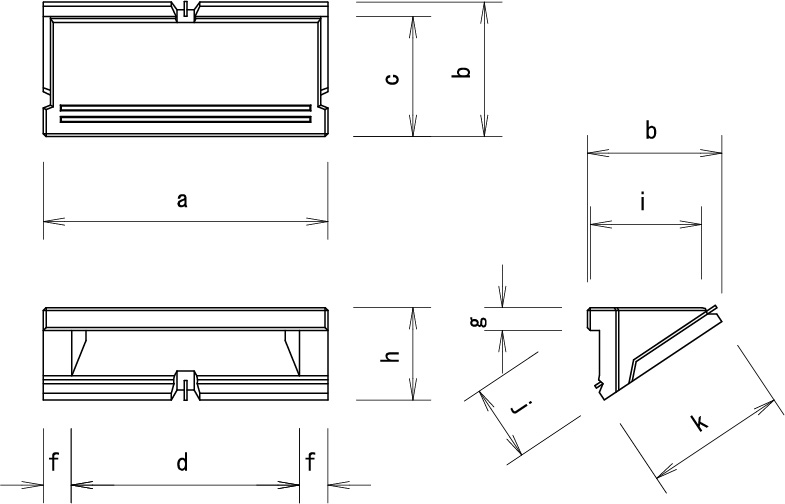

B形

呼び名 寸法（mm）
a b c d e f g h i j k
1.5型 Ａ形 1,995 471 400 797.5 200 100 80 324 390 296 495
Ｂ形 998 471 400 798 – 100 80 324 390 296 495
2.0型 Ａ形 1,995 490 425 797.5 200 100 80 278 415 266 495
Ｂ形 998 490 425 798 – 100 80 278 415 266 495
2.5型 Ａ形 1,995 510 450 797.5 200 100 80 246 440 243 495
Ｂ形 998 510 450 798 – 100 80 246 440 243 495
3.0型 Ａ形 1,995 531 475 797.5 200 100 80 222 465 227 495
Ｂ形 998 531 475 798 – 100 80 222 465 227 495

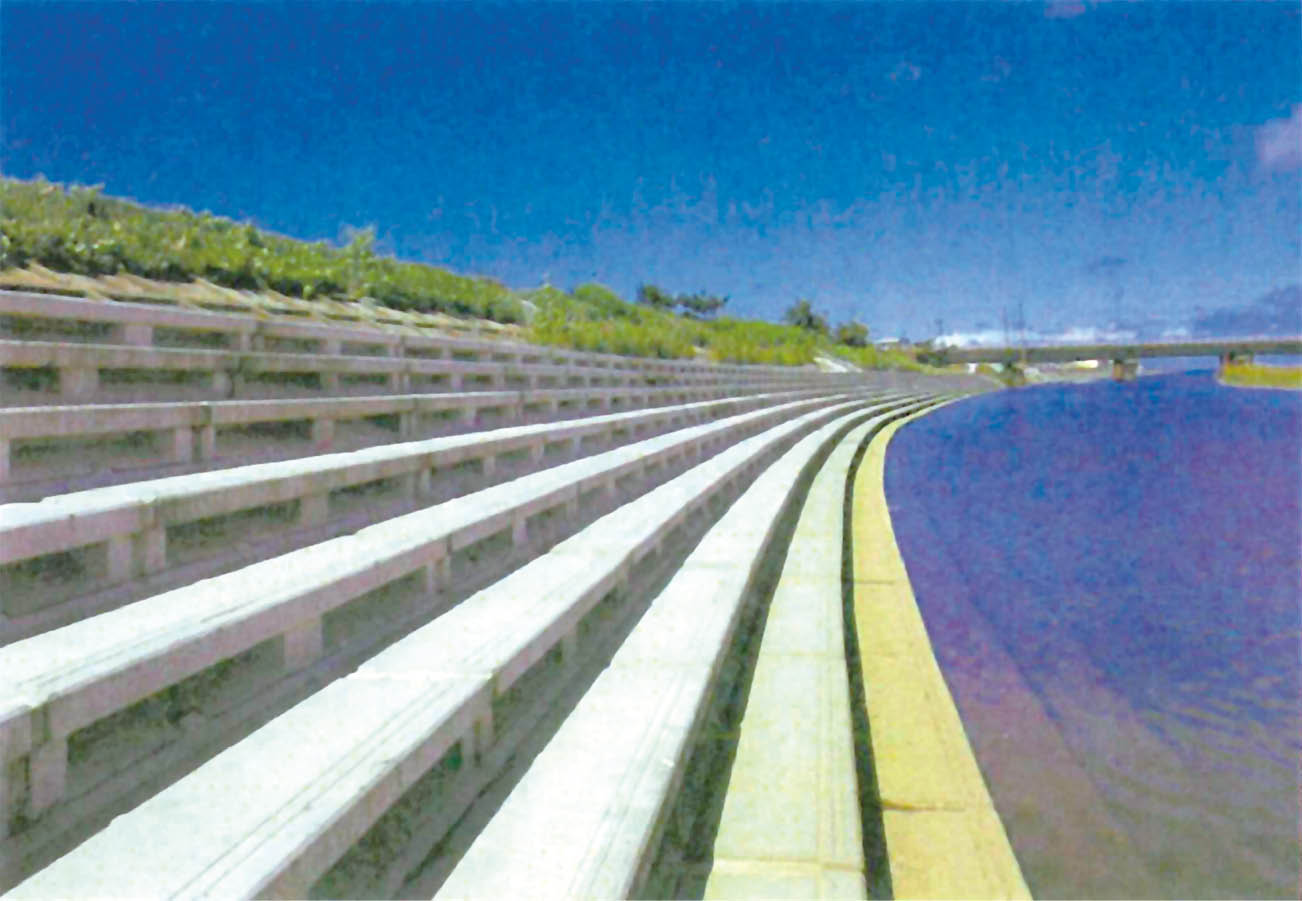

連結タイプ

規格諸元

呼び名 参考質量(kg) 主要部寸法（mm） 体積（m3）
1.0型 Ａ形 186 400×1,200×354 0.0812
Ｂ形 93 400×　600×354 0.0405
Ｃ形 180 400×1,200×354 0.0785
1.5型 Ａ形 189 400×1,200×305 0.0825
Ｂ形 94 400×　600×305 0.0411
Ｃ形 181 400×1,200×305 0.0791
2.0型 Ａ形 186 400×1,200×268 0.0809
Ｂ形 92 400×　600×268 0.0403
Ｃ形 179 400×1,200×268 0.0781
2.5型 Ａ形 181 400×1,200×241 0.0789
Ｂ形 90 400×　600×241 0.0394
Ｃ形 175 400×1,200×241 0.0763
3.0型 Ａ形 174 400×1,200×221 0.0759
Ｂ形 86 400×　600×221 0.0378
Ｃ形 168 400×1,200×221 0.0734

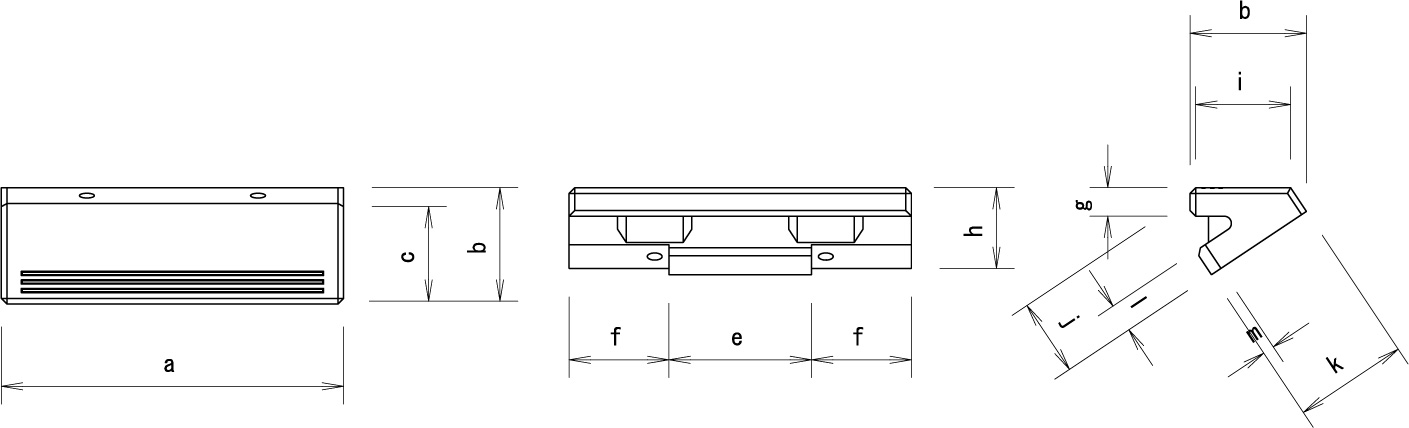

A形

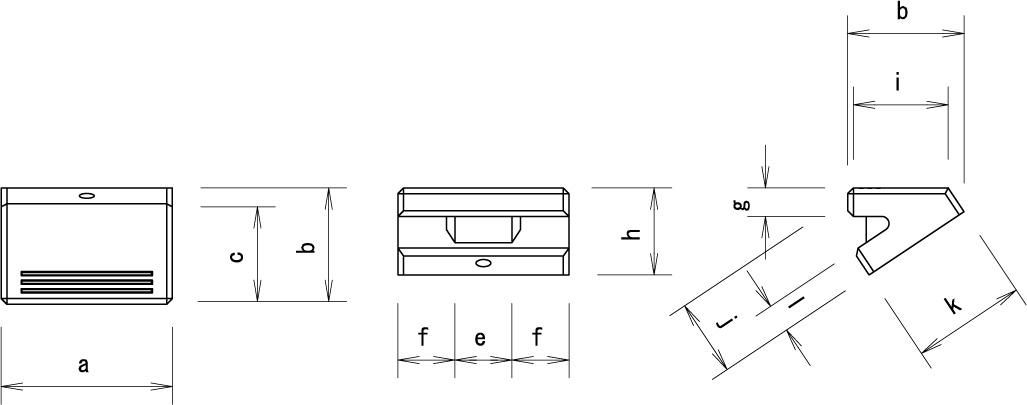

B形

C形

呼び名 寸法（mm）
a b c d e f g h i j k l m
1.0型 Ａ形 1,200 374 303 400 200 200 100 354 283 300 400 100 –
Ｂ形 600 374 303 – 200 200 100 354 283 300 400 100 –
Ｃ形 1,200 374 303 – 500 350 100 354 283 300 400 100 40
1.5型 Ａ形 1,200 408 353 400 200 200 100 305 333 285 400 100 –
Ｂ形 600 408 353 – 200 200 100 305 333 285 400 100 –
Ｃ形 1,200 408 353 – 500 350 100 305 333 285 400 100 40
2.0型 Ａ形 1,200 423 378 400 200 200 100 268 358 260 400 100 –
Ｂ形 600 423 378 – 200 200 100 268 358 260 400 100 –
Ｃ形 1,200 423 378 – 500 350 100 268 358 260 400 100 40
2.5型 Ａ形 1,200 429 392 400 200 200 100 241 372 238 400 100 –
Ｂ形 600 429 392 – 200 200 100 241 372 238 400 100 –
Ｃ形 1,200 429 392 – 500 350 100 241 372 238 400 100 40
3.0型 Ａ形 1,200 432 400 – – – 100 221 380 220 400 100 –
Ｂ形 600 432 400 – – – 100 221 380 220 400 100 –
Ｃ形 1,200 432 400 – 500 350 100 221 380 220 400 100 40

※3.0型には支持脚はありません。
