S式溜桝

製品概要

輪荷重のかからない宅地内工事に使用する溜桝です。
200x200～1000x100まで種類があります。

本体 蓋 CADダウンロード PDFダウンロード

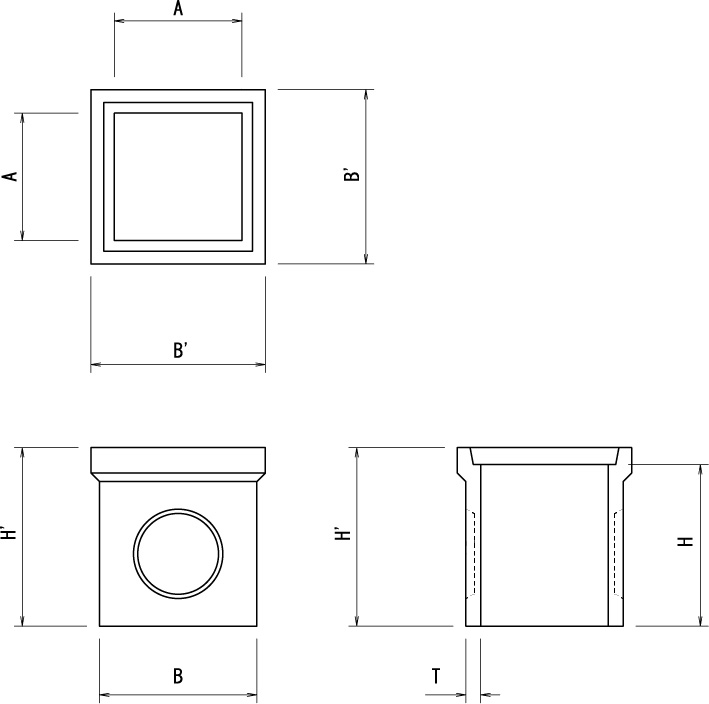

本体

呼び名 参考質量
(kg)		 Ａ 寸法（mm）
B’ Ｂ Ｈ H’ Ｔ
200 20 200 320 260 270 300 30
250 39 250 370 310 460 500 32.5
300 46 300 420 360 460 500 32.5
350 60 350 480 410 550 600 32.5
400 70 400 530 460 550 600 32.5
450 113 450 580 510 750 800 35
500 143 500 640 570 750 800 40
600 242 600 740 670 750 800 50
800 527 800 1,120 930 920 1,000 65
1,000 812 1,000 1,380 1,160 870 1,000 80

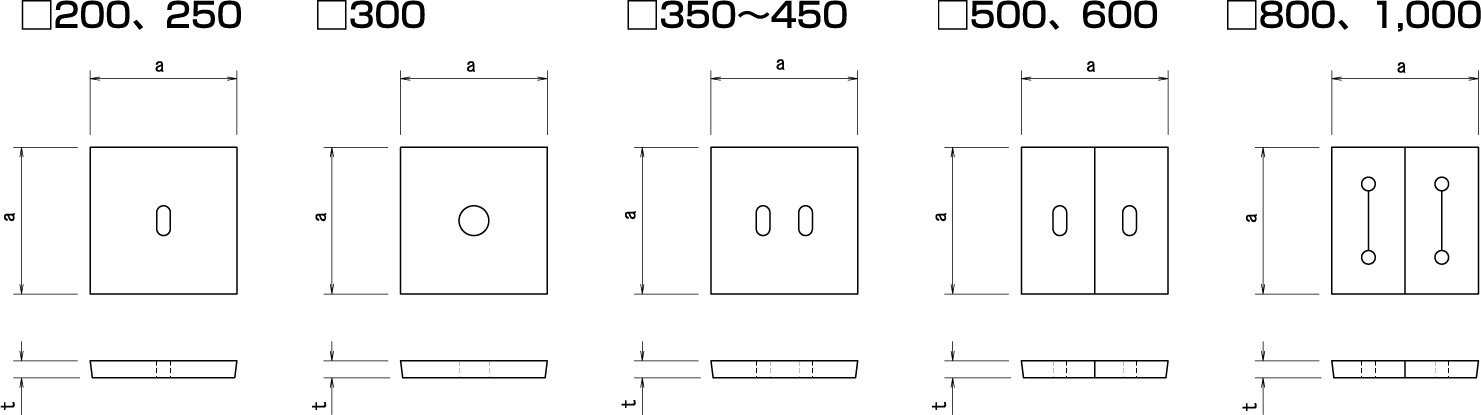

蓋

呼び名 参考質量
(kg)		 寸法（mm） 備考
a t
200 5 255 30
250 7 315 40
300 10 360 40
350 17 415 50
400 22 465 50
450 26 515 50
500 36 575 50 ２枚掛
600 50 675 50 ２枚掛
800 174 970 80 ２枚掛（取手金具別売）
1,000 336 1,190 130 ２枚掛（取手金具別売）
