KPBブロック(高擁壁用)
製品概要

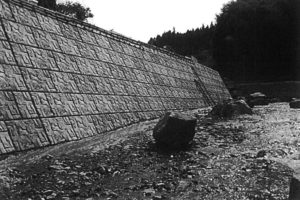

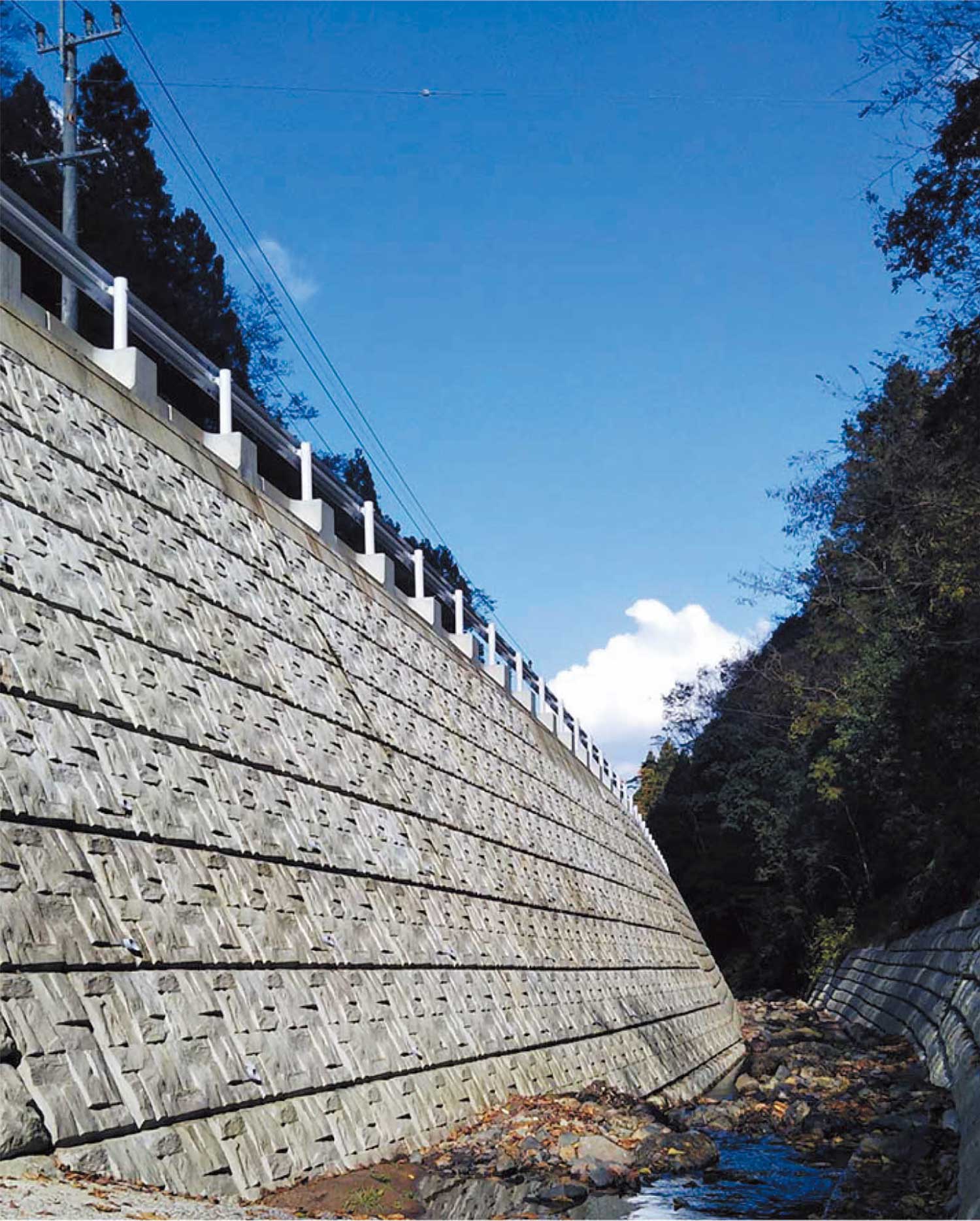

擁壁高8mまで対応した擬石模様の練積大型ブロック(1個/m2)です。

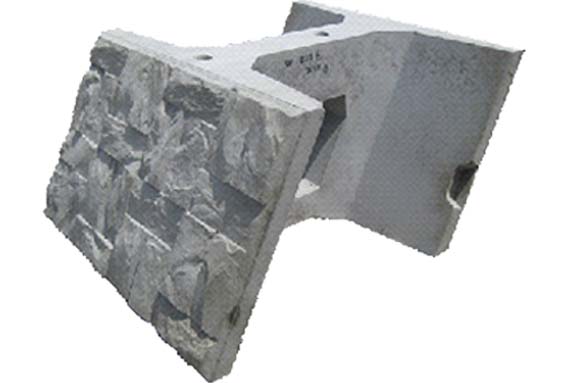

裏壁があるので、裏型枠が軽減できます。
ブロックの控えは750・1000(mm)の2種類です。1250(mm)以上も相談に応じます。
専用の基礎ブロックも用意しています。
「道路土工 擁壁工指針」の「通常のブロック積擁壁に準じた大型ブロック積擁壁」に対応しています。
使用に当たって、「国土交通省制定土木構造物標準設計」「道路土工 擁壁工指針」を参考に行ってください。
特長

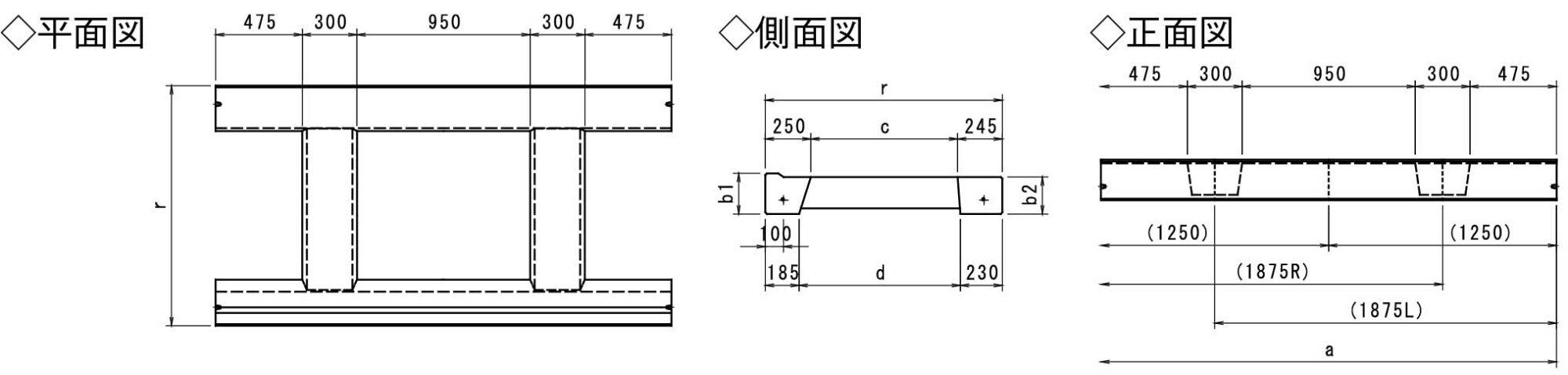

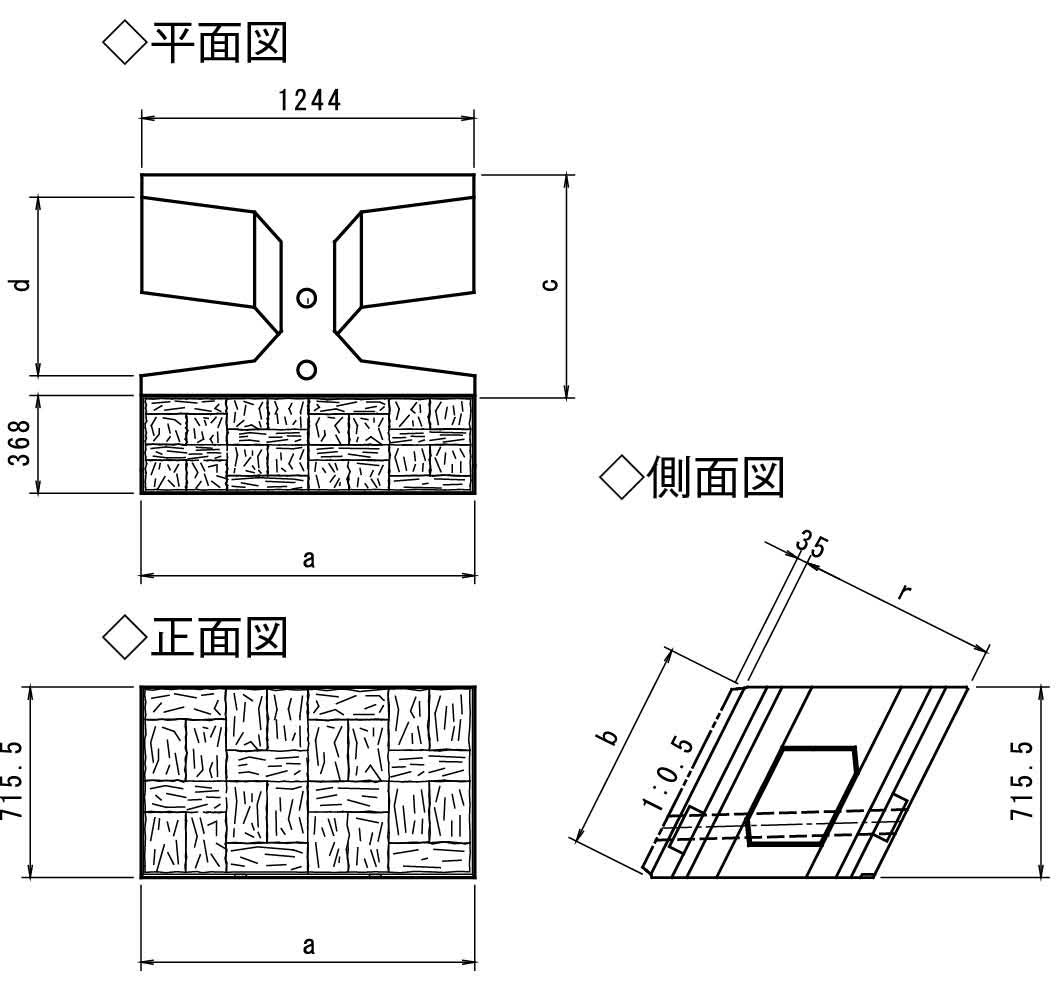

寸法図 A型

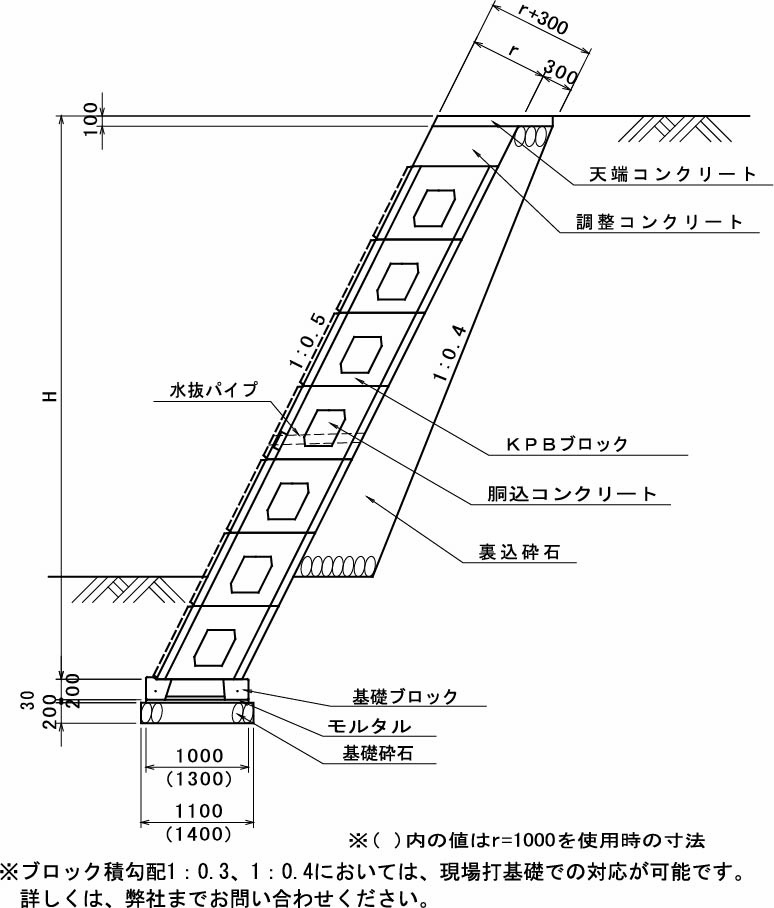

標準断面図
寸法図 B型
基礎ブロック
CADダウンロード
PDFダウンロード

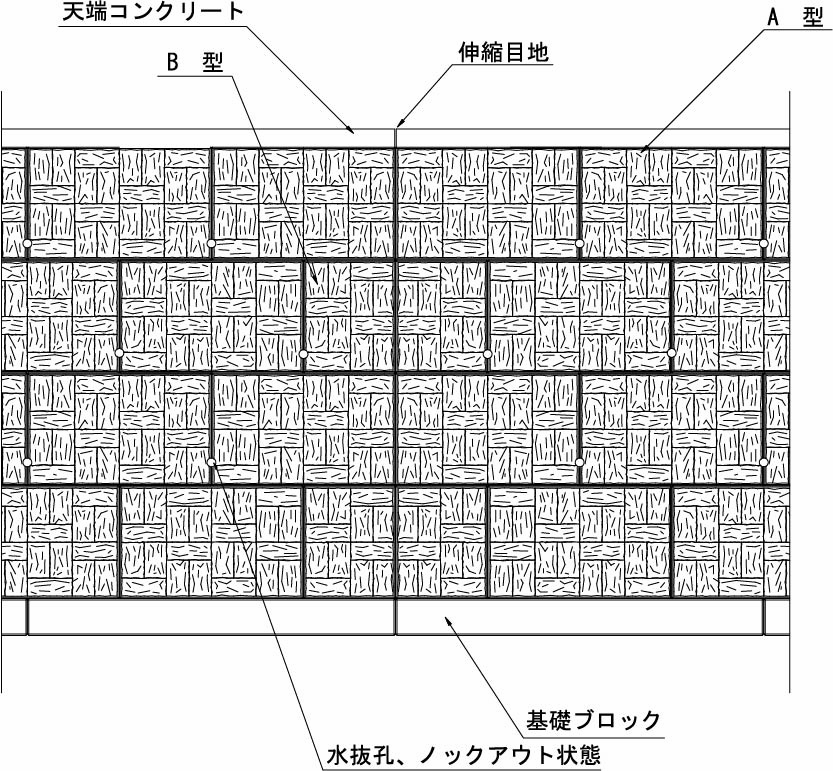

特長
KPBブロックは、ブロック単体壁面の大型化を図ると共に多くの付加価値(省力化、省人化、安全性等)を兼ね備えた、最も施工性に優れた大型練積擁壁です。構造形式選定にあたっては、「国交省制定土木構造標準設計」、「道路土工指針〈ブロック積(石積)擁壁〉」を参考に行って下さい。
使用条件(直高と積勾配との関係)
背面勾配 |
1:0.3 |
1:0.4 |
1:0.5 |
控長 |
50cm以上 |
– |
~3.0 |
~5.0 |
75cm以上 |
~4.0 |
~5.0 |
~7.0 |
100cm以上 |
~5.0 |
~7.0 |
~8.0 |

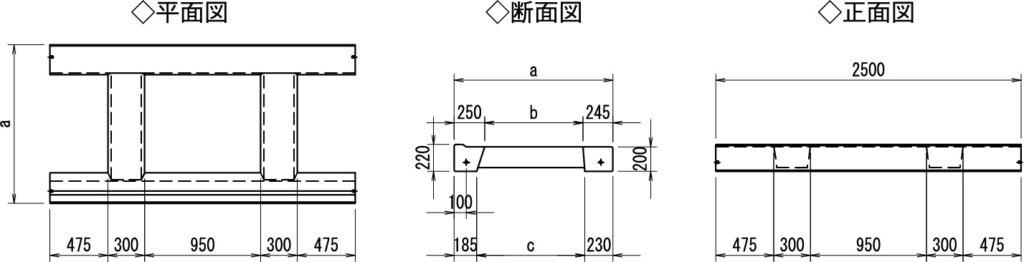

寸法図 A型
呼称 |
寸法(mm) |
参考質量
(kg) |
胴込量
(m3) |
a |
b |
c |
d |
e |
750 |
750 |
300 |
839 |
671 |
335 |
699 |
0.466 |
1000 |
1,000 |
550 |
1,118 |
950 |
615 |
745 |
0.695 |

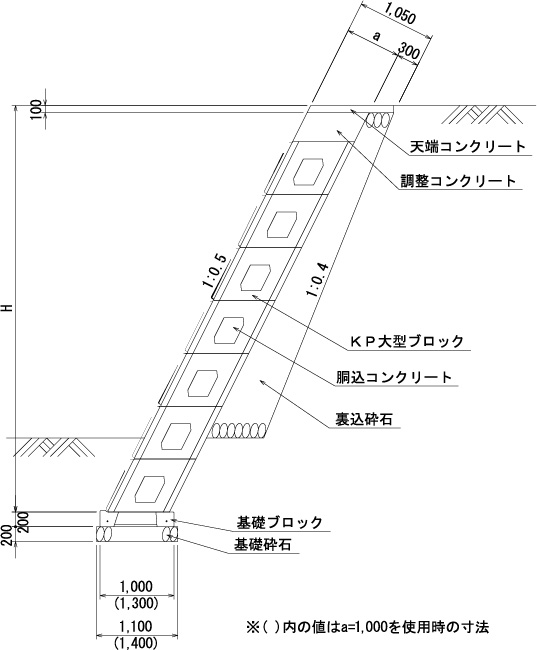

標準断面図

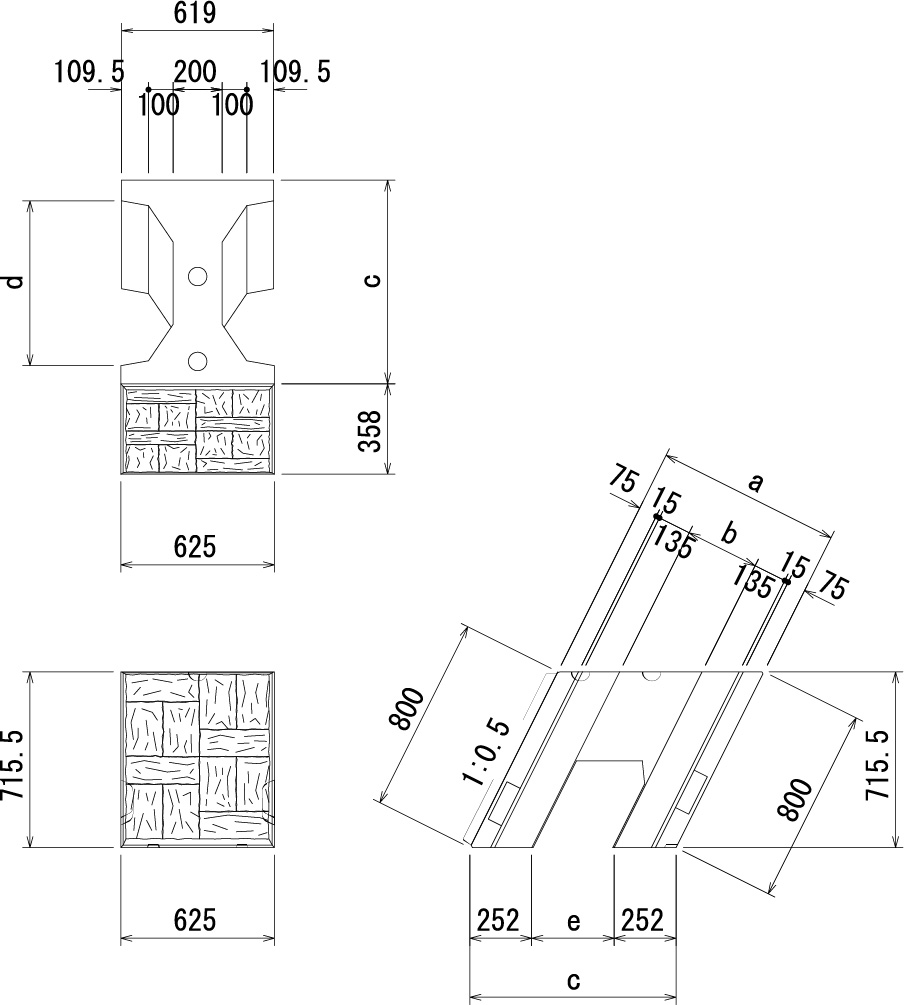

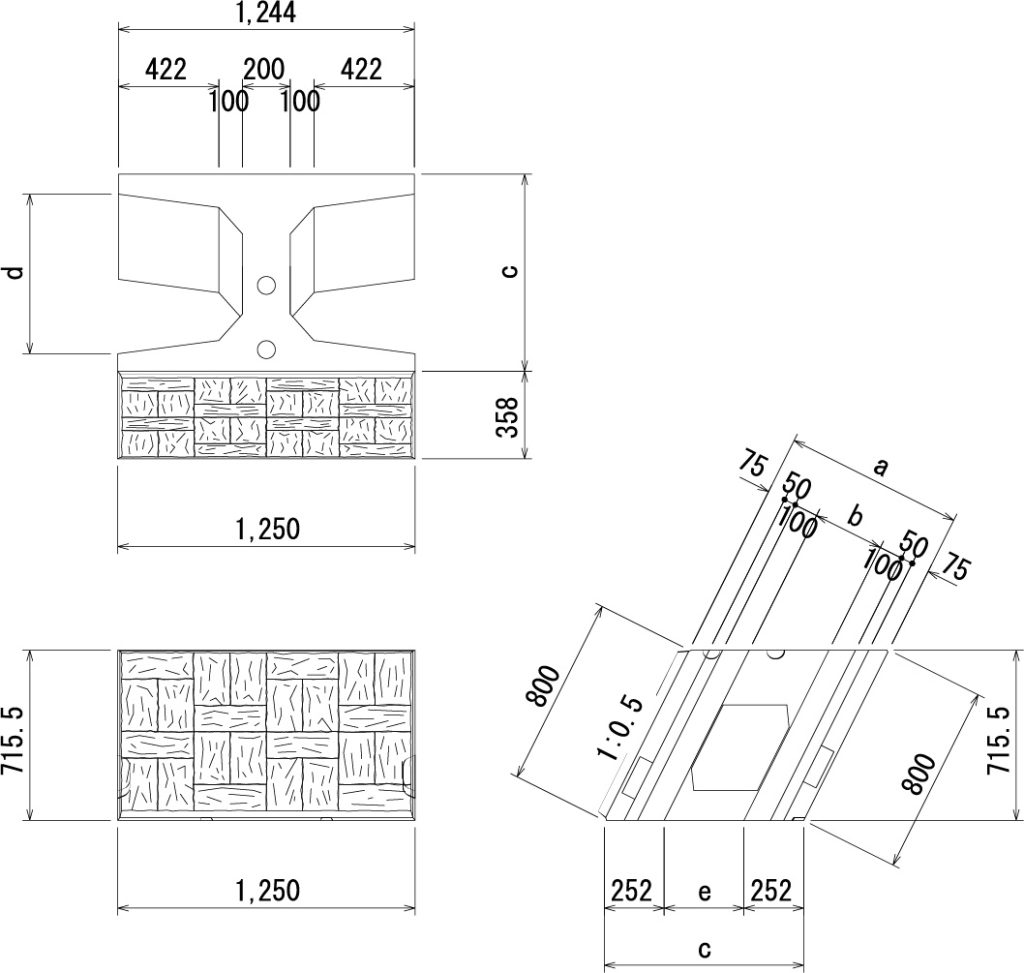

寸法図 B型
呼称 |
寸法(mm) |
参考質量
(kg) |
胴込量
(m3) |
a |
b |
c |
d |
e |
f |
g |
750 |
750 |
300 |
839 |
671 |
335 |
156 |
260 |
440 |
0.192 |
1000 |
1,000 |
550 |
1,118 |
950 |
615 |
435 |
540 |
490 |
0.297 |
基礎ブロック
基礎ブロック寸法表
呼び寸法 |
参考質量
(kg) |
寸法(mm) |
胴込量
(m3) |
a |
b |
c |
750 |
662 |
1,000 |
505 |
585 |
0.268 |
1000 |
728 |
1,300 |
805 |
885 |
0.405 |
