PRODUCTS車道横断溝

車道横断溝

車道横断溝

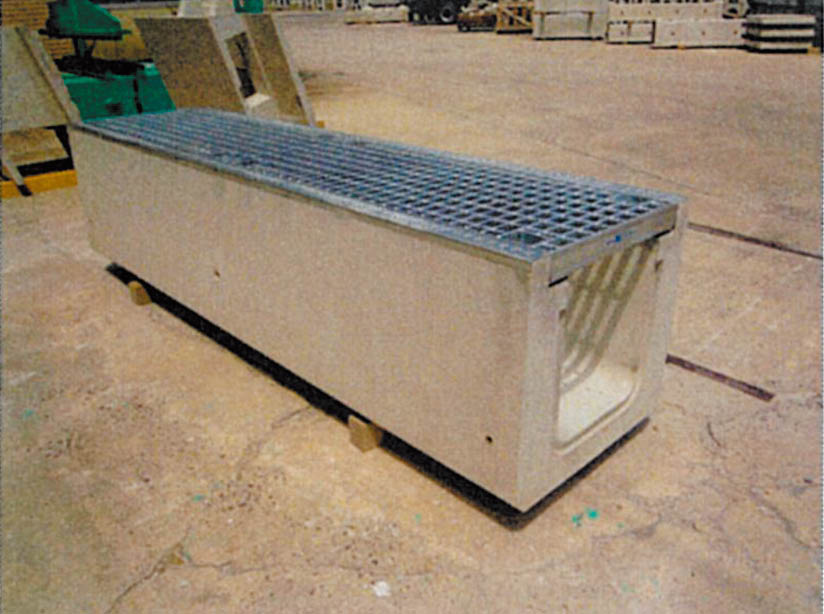

製品概要

道路側溝A型と通水断面が同じで、全面グレーチング仕様の横断側溝です。
プレキャスト基礎版と組合せて施工すれば、据付・埋戻し後の即時解放が可能です。
受枠に天端の角欠け防止金具を取り付けているので、横断走行による角欠けを防止します。

特長 参考製品図 CADダウンロード PDFダウンロード

特長

  • 敷設時に道路側溝300Aと連続した断面となるので接続桝は不要です。
  • プレキャスト基礎板と組合せて施工すれば、据付・埋戻し後の即時解放が可能です。
  • 側壁部に張出部がない為、締固作業が十分に出来るので施工後の沈下を抑えられます。

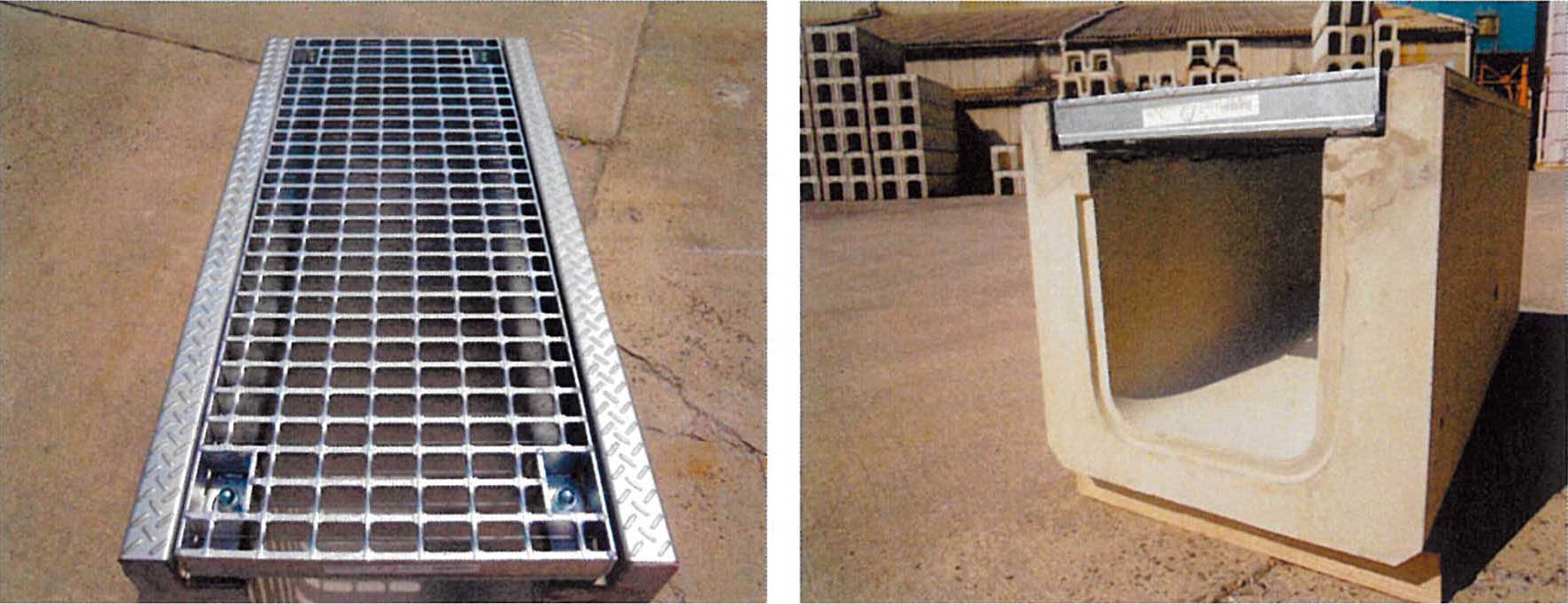

  • 受枠に角欠け防止金具を取付けておりますので、横断走行による角欠けを防ぐと共に、縞鋼板模様は歩行者や自転車の雨天走行時の滑り止めになります。

車道横断溝 300×300

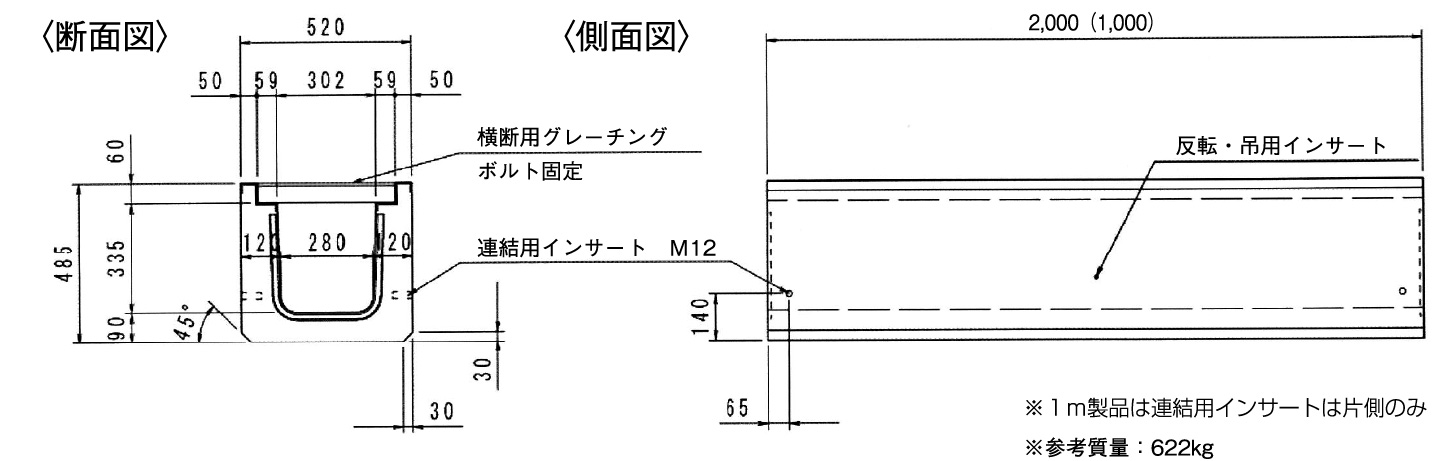

参考製品図

T-25横断用グレーチンクボルト固定300用  寸法 995×410×50
タイプ ザラザラ並目 イボイボ並目 ザラザラ細目 イボイボ細目 エコ細目 ザラザラ並目越流防止
参考質量(kg) 31.9 32.1 33.6 34.4 31.4 31.0
