HCアングル付ふた
製品概要
蓋掛りのないU形側溝に使用できる蓋です。
鋼製グレーチングと比較して経済的です。
特長
CADダウンロード
PDFダウンロード
特長
- ふたがかりの無い側溝等（U字溝・PU1）に使用できます。
- ３種（T-25 縦断用）

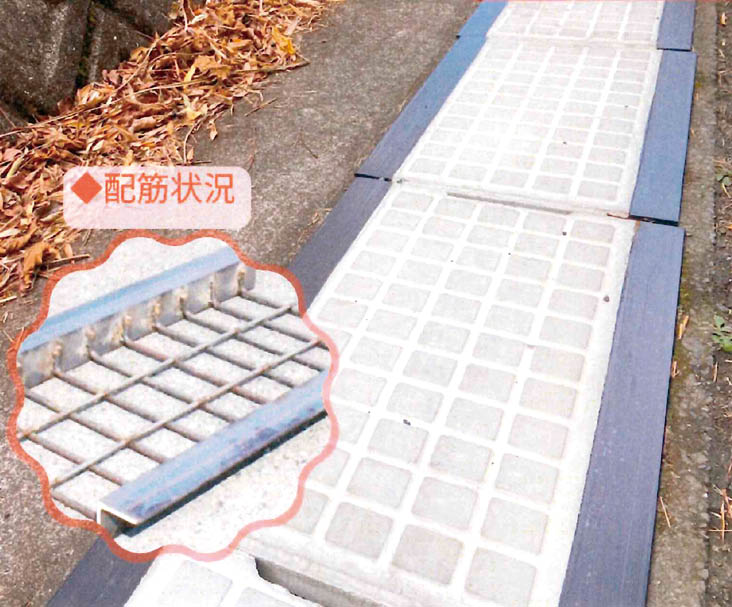

- すべり止め加工付

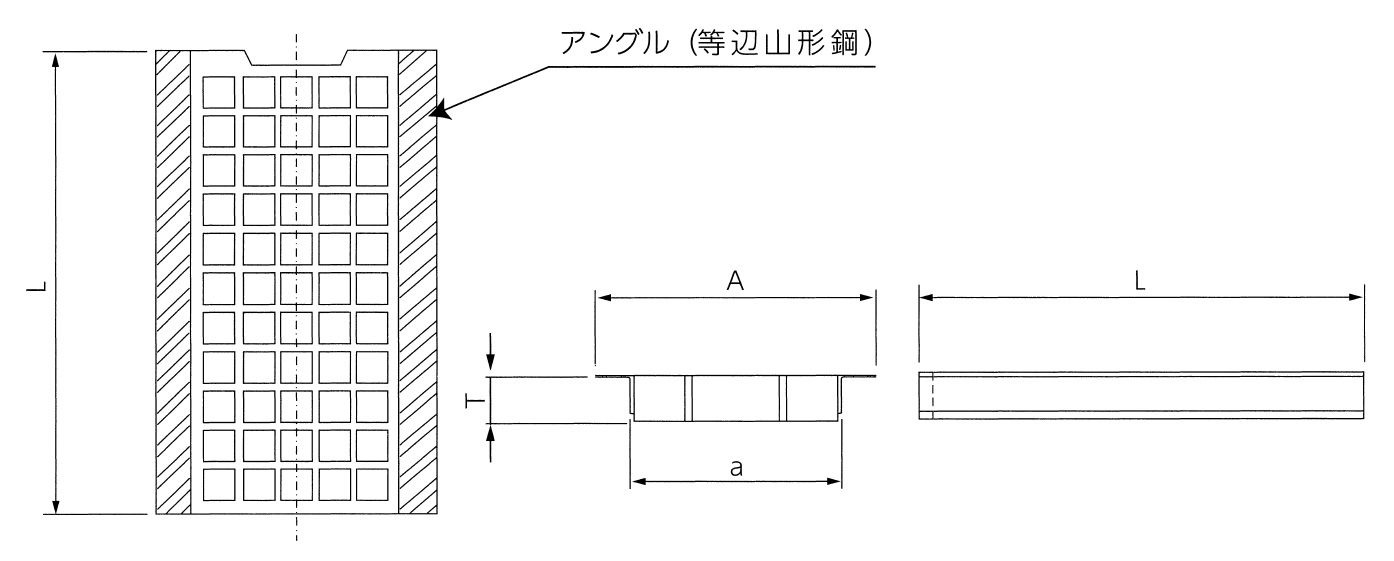

| 呼称 | 寸法（mm） | 参考質量 (kg) |
||||
| a | A | T | L | アングル | ||
| 180U | 165 | 253 | 50 | 595 | 50×50×6 | 17 |
| 240U | 225 | 313 | 60 | 595 | 50×50×6 | 24 |
| 300U | 285 | 373 | 60 | 595 | 50×50×6 | 29 |
| 360U | 345 | 433 | 70 | 595 | 50×50×6 | 39 |
| 400U | 380 | 498 | 70 | 595 | 65×65×6 | 44 |
| 450U | 430 | 548 | 80 | 595 | 65×65×6 | 55 |
| 600U | 580 | 712 | 90 | 595 | 75×75×9 | 85 |
※上記寸法以外（短尺・斜切）の製品も、受注製造致します。（模様無）
