皿型ブロック
製品概要

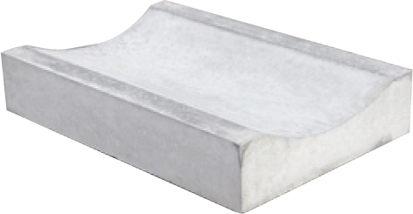

製品の上面が皿形の形状となった路面集水用ブロックです。
デザイン性を加えた景観製品で、遊歩道や林道などの集水に使用します。
皿形ブロック
CADダウンロード
PDFダウンロード
皿形ブロック

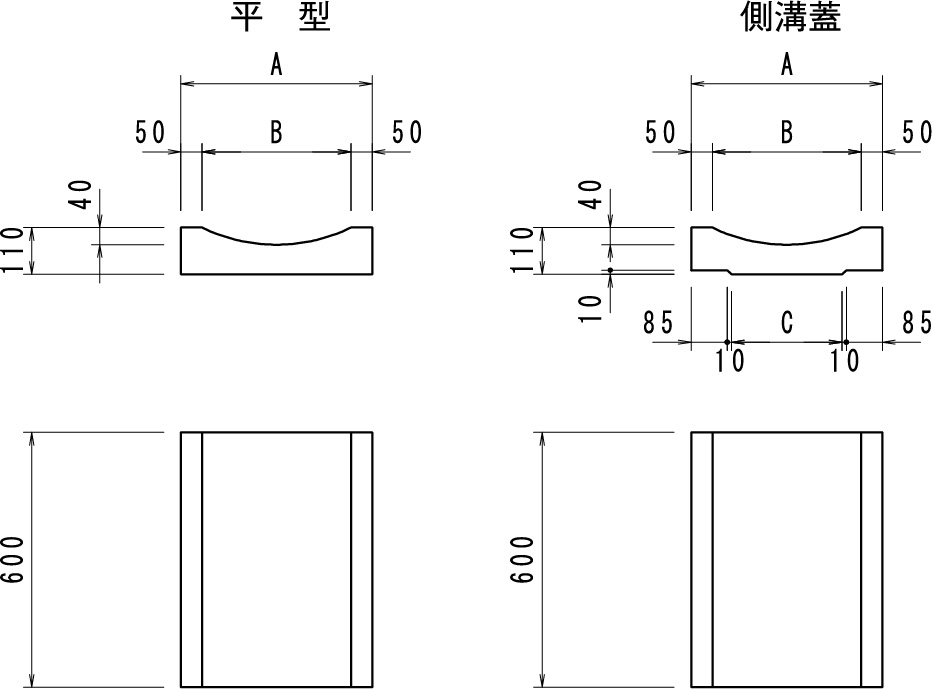

基本

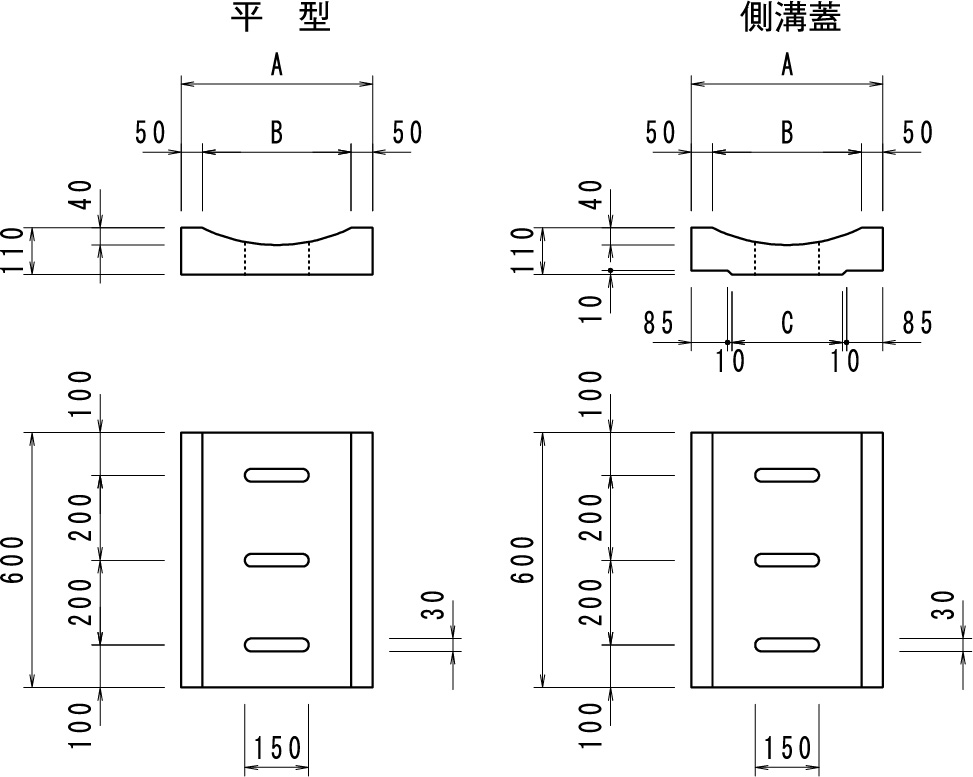

集水型
| 品名 | 呼び名 | 参考質量(kg) | A | B | C | |
| 皿型ブロック 平型 | 240用 | 基本型 | 52 | 400 | 300 | – |
| 集水型 | 47 | |||||
| 300用 | 基本型 | 58 | 450 | 350 | – | |
| 集水型 | 57 | |||||
| 皿型ブロック 側溝蓋 | 240用 | 基本型 | 52 | 400 | 300 | 210 |
| 集水型 | 47 | |||||
| 300用 | 基本型 | 58 | 450 | 350 | 260 | |
| 集水型 | 57 | |||||
