製品概要

道路斜面(法面)や河川護岸等に用いられる、練積ブロックです。
擁壁高さ7.0mまで対応しています。
使用に当たって、「国土交通省制定土木構造物標準設計」「道路土工 擁壁工指針」を参考に行ってください。

安定スプリット 間知ブロック ブロック個数算出方法 CADダウンロード PDFダウンロード

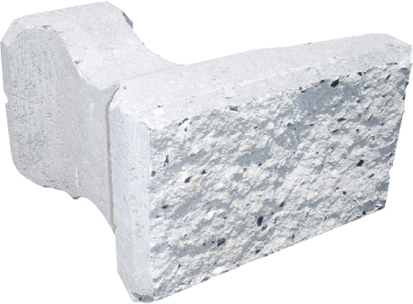

安定スプリット

呼び名 参考平均質量(kg) 1m2当り
使用数
(個)
呼び名 参考平均質量
(kg)

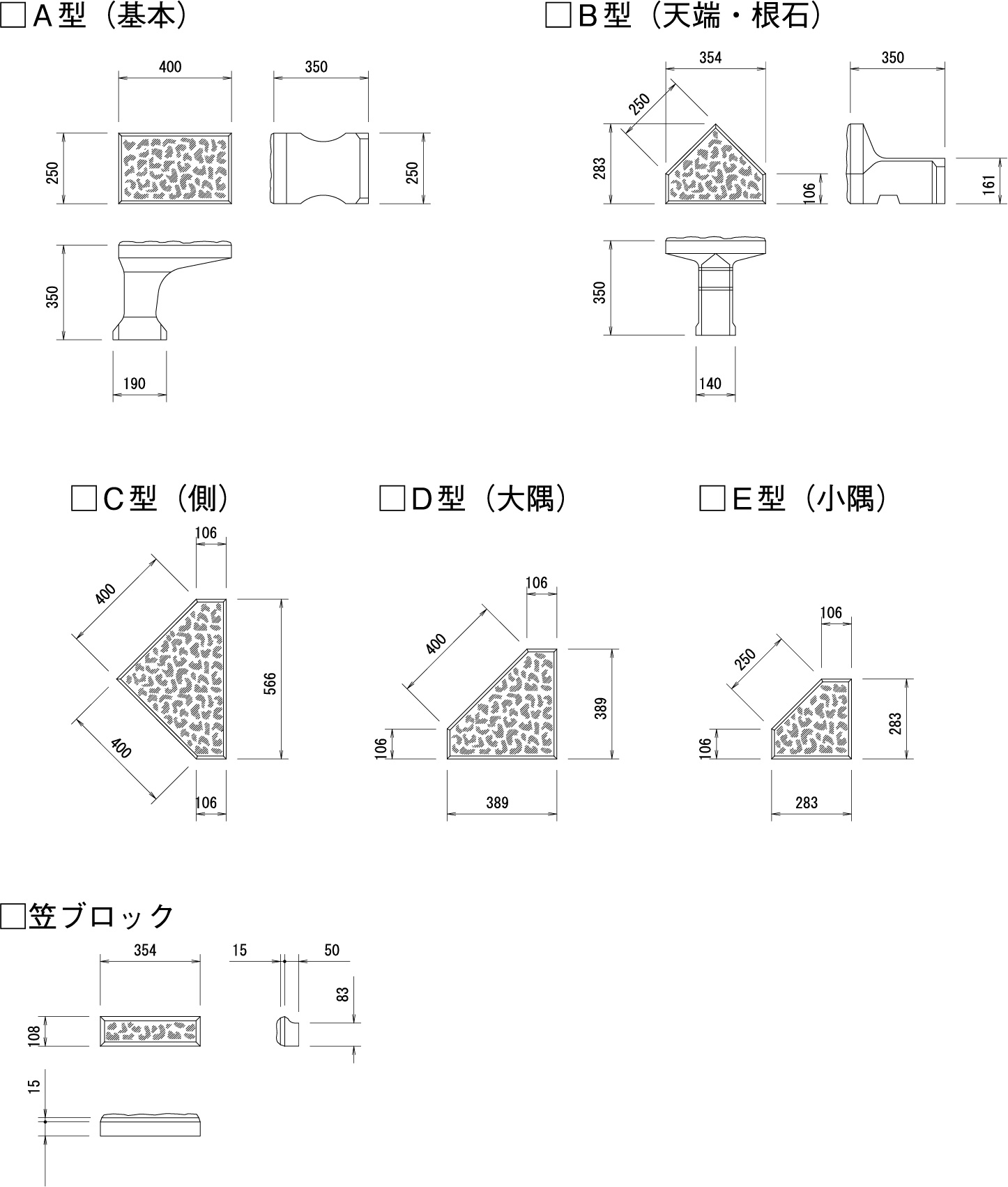

A型
(基本)
B型
(天端、根石)
C型
(側)
D型
(大隅)
E型
(小隅)
安定スプリット 36.4 22.8 46.2 38.5 26.2 10 笠ブロック 4.8

間知ブロック

島根県型(10個/m2)

鳥取県型(8.5個/m2)

※粗面タイプもあります。

ブロック個数算出方法

ブロック個数算出方法

  1. 法長算出表を用いて、法長(SL)よりA型の積上げ段数を決定する。
  2. 延長算出表を用いて、延長(L)よりB型の根石数を決定する。
  3. 数量算出式を用いて、ブロック個数を決定する。

数量算出式

参考展開図

法長算出表

A型
積上げ
段数
法長SL(m)
安定スプリット 聞知ブロック
島根県型 鳥取県型
1 0.672 0.760 0.775
2 0.955 1.043 1.072
3 1.238 1.326 1.369
4 1.521 1.609 1.666
5 1.804 1.892 1.963
6 2.087 2.175 2.260
7 2.370 2.458 2.557
8 2.653 2.741 2.854
9 2.936 3.024 3.151
10 3.219 3.307 3.448
11 3.502 3.590 3.745
12 3.785 3.873 4.042
13 4.068 4.156 4.339
14 4.351 4.439 4.636
15 4.634 4.722 4.933
16 4.917 5.005 5.230
17 5.200 5.288 5.527
18 5.483 5.571 5.824
19 5.766 5.854 6.121
20 6.049 6.137 6.418
21 6.332 6.420 6.715
22 6.615 6.703 7.012
23 6.898 6.986 7.309
24 7.181 7.269 7.606
25 7.464 7.552 7.903
26 7.747 7.835 8.200
27 8.030 8.118 8.497
28 8.313 8.401 8.794
29 8.596 8.684 9.091
30 8.879 8.967 9.388

延長算出表

B型
根石
段数
延長L(m)
安定スプリット 聞知ブロック
島根県型 鳥取県型
1 1.026 1.114 1.171
2 1.380 1.468 1.567
3 1.734 1.822 1.963
4 2.088 2.176 2.359
5 2.442 2.530 2.755
6 2.796 2.884 3.151
7 3.150 3.238 3.547
8 3.504 3.592 3.943
9 3.858 3.946 4.339
10 4.212 4.300 4.735
11 4.566 4.654 5.131
12 4.920 5.008 5.527
13 5.274 5.362 5.923
14 5.628 5.716 6.319
15 5.982 6.070 6.715
16 6.336 6.424 7.111
17 6.690 6.778 7.507
18 7.044 7.132 7.903
19 7.398 7.486 8.299
20 7.752 7.840 8.695
21 8.106 8.194 9.091
22 8.460 8.548 9.487
23 8.814 8.902 9.883
24 9.168 9.256 10.279
25 9.522 9.610 10.675
26 9.876 9.964 11.071
27 10.230 10.318 11.467
28 10.584 10.672 11.863
29 10.938 11.026 12.259
30 11.292 11.380 12.655
