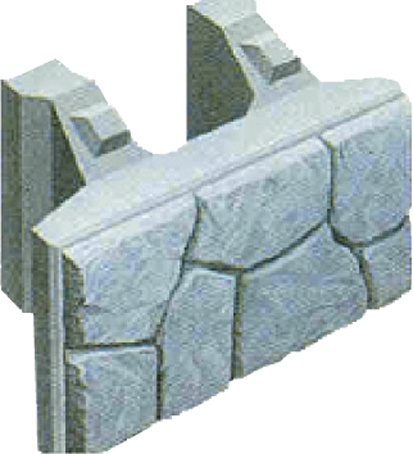

製品概要

擁壁高7mまで対応した擬石模様、幾何学模様が選べる練積大型ブロックです。
3分勾配から積むことができます。
NETIS CB-070024-V (掲載期間終了技術)

特長 規格図 CADダウンロード PDFダウンロード

特長

  • 大型積みブロックの練積みタイプであり、形状構造は単純です。
  • ブロックは自立し安定しますので、施工作業の安全が図れます。
  • ブロックは大型で、工期が大幅に短縮され、作業の省力化が図れます。
  • ブロックの据え付け作業は重機を用いて積み上げるだけで、熟練した技術者を必要としません。
  • 周囲の状況に応じて擬石模様、または幾何学模様のブロック表面を利用すれば、環境によく調和した擁壁となります。

用途

  • 道路、鉄道などの土留め工

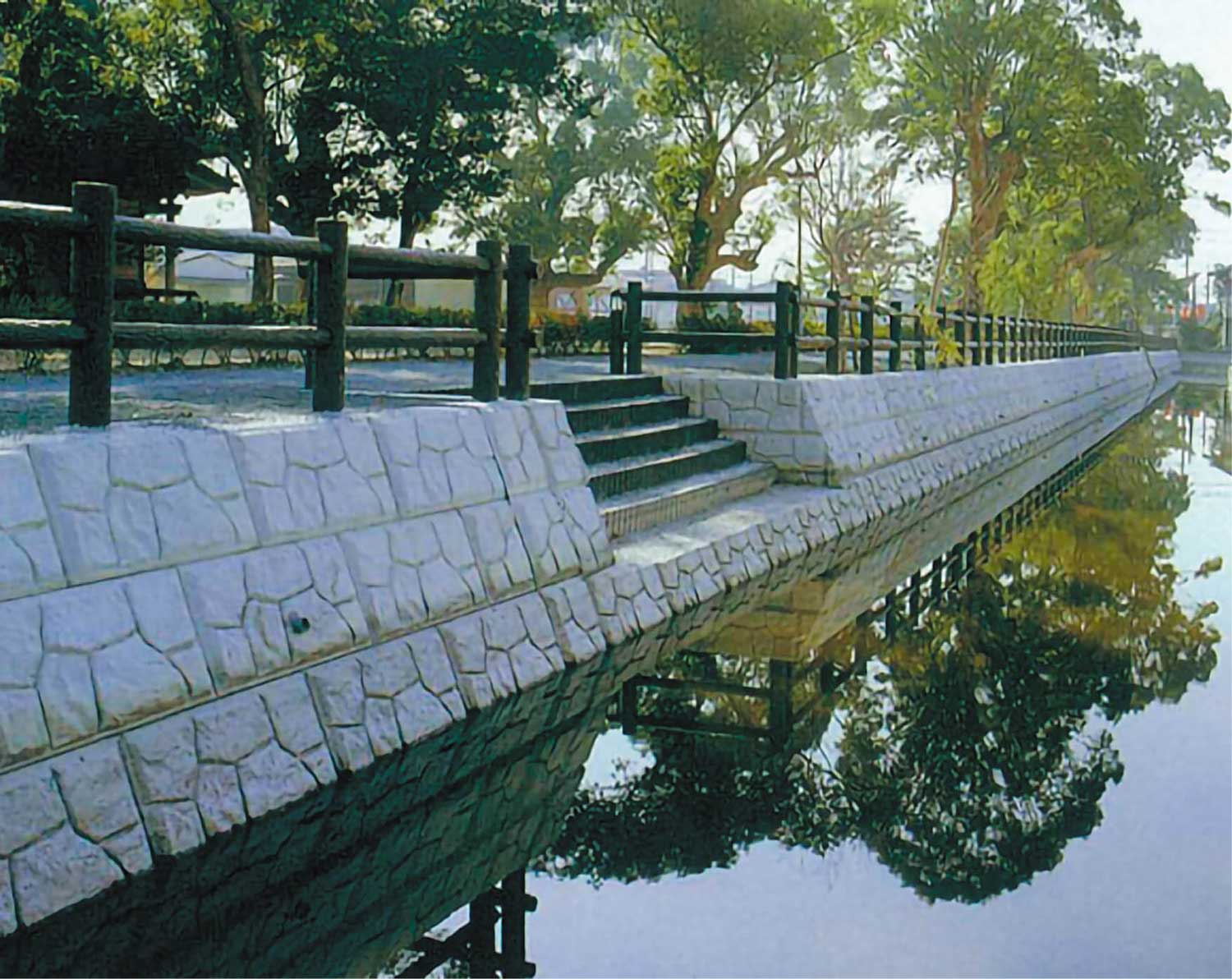

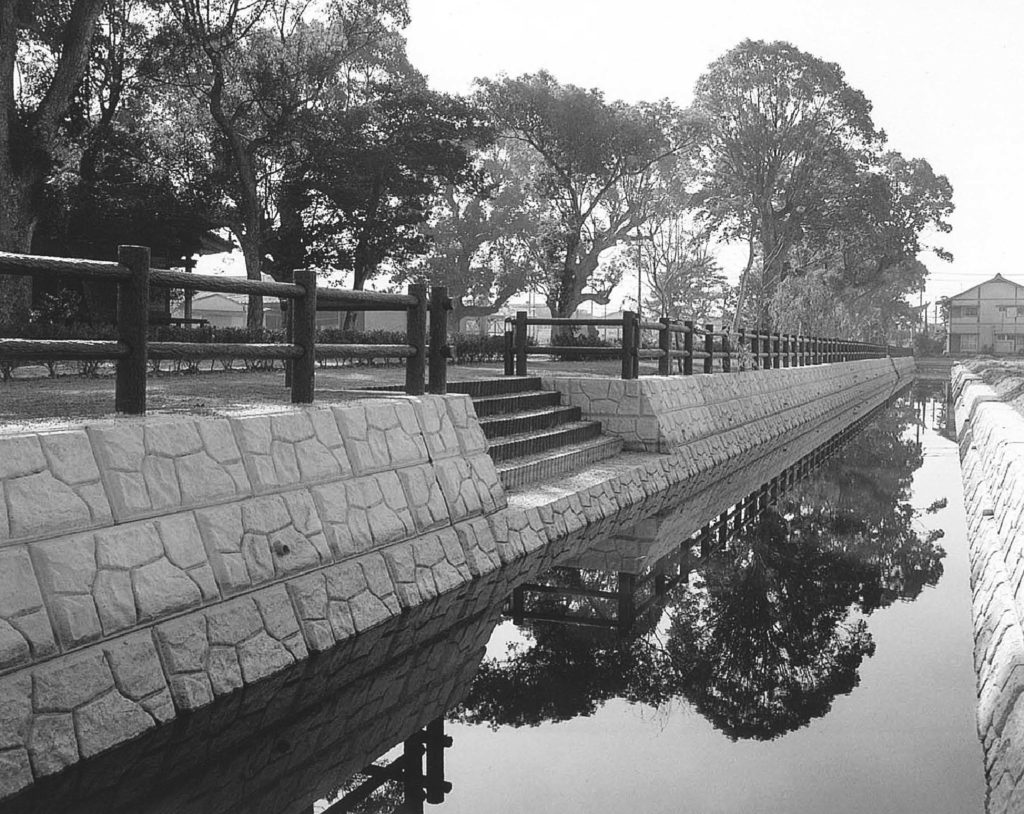

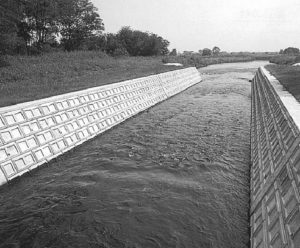

  • 河川、海岸、港湾などの護岸工
  • 砂防、治水などの護岸工
  • 埋め立て、住宅造成などの土留め工
  • 風致地区、観光地、学校などの景観保全

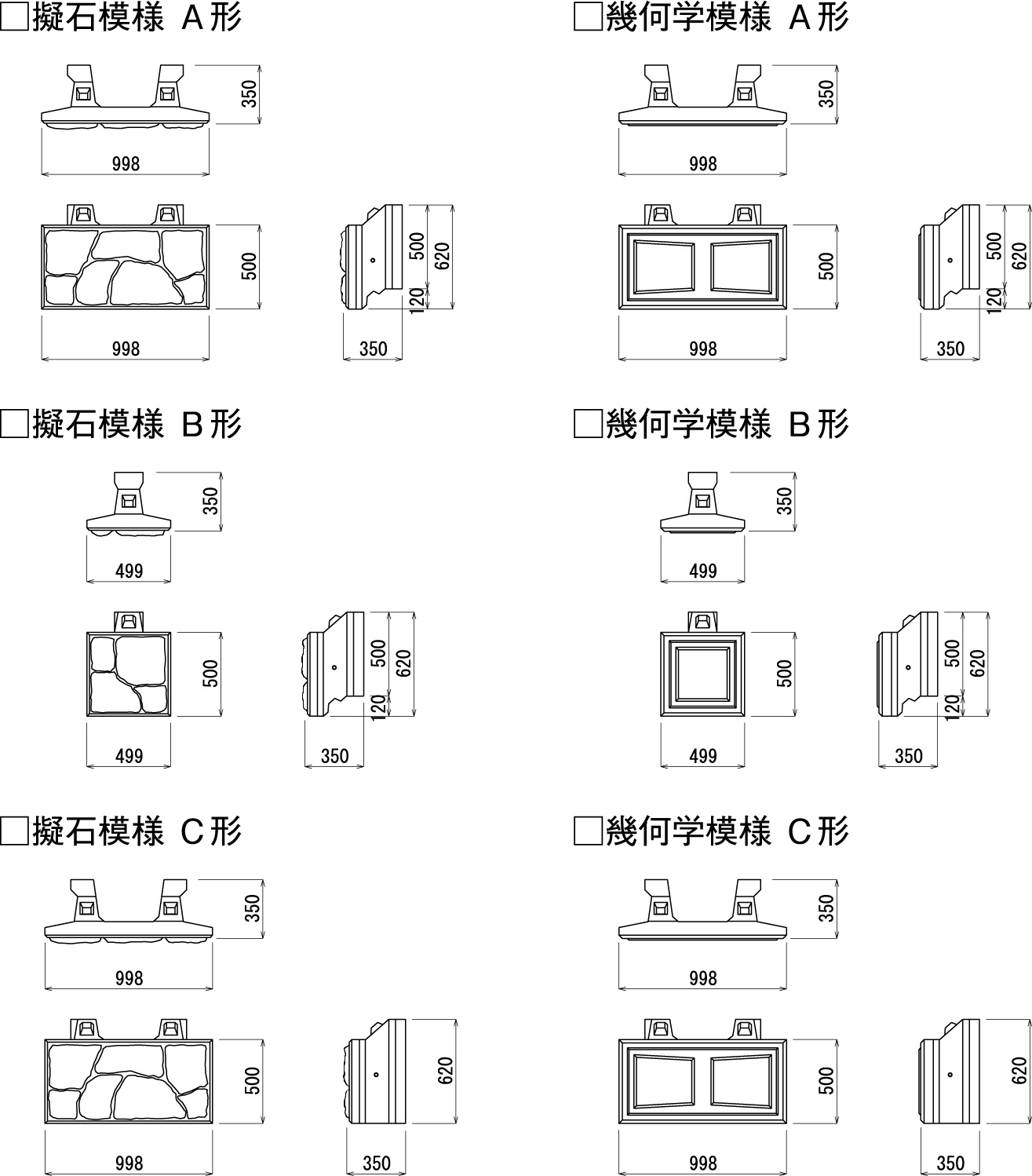

規格図

呼び名 主要部寸法
高さ×幅×控長
(mm)
表面模様 体積
(m3)
参考質量
(kg)
胴込め材量
(m3/個)
壁体質量
(kg/m2)
使用数
(悃/m2)
A形 500×998×350 擬 石 0.0877 201 0.095 839 2
幾何学 0.0774 178 793
B形 500×499×350 擬 石 0.0441 101 0.046
幾何学 0.0398 91
C形 500×998×350 擬 石 0.0939 215 0.110
幾何学 0.0836 192
