パラレルフォーム
製品概要
擁壁高8ｍまで対応した（水平積み、5分勾配）幾何学模様の空積大型ブロックです。
水平積み（5分勾配）のため、施工の安全化・効率化を図ることができます。
表面に開口部を設けた環境タイプもあります。
緑化可能な植生タイプもあり、低中木類を植生することができます。
NETIS CB-050014-V（NETIS掲載期間終了技術）
特長
規格図
CADダウンロード
PDFダウンロード
特長
環境タイプ
- 空積み専用のブロックであり、５分勾配の水平積みなので施工が簡単です。
- 空洞部は中込め材の投入が容易であり、浸透水は隙間から速やかに排出されます。
- 段積みが可能な構造であり経済的な工法です。
- ブロック上下面に突起を設けてあり、滑り出しを防ぎます。
- 緑化可能な植生タイプもあり、自然環境の保全および道路法面緑化が可能です。
- 植生タイプは、植生土の投入が容易であり、低中木類を植生することができます。
用途
- 道路、鉄道などの擁壁工
- 地すべり、急傾斜地などの崩壊対策工
- 宅地造成などの土留め擁壁工
- 風致地区、観光地、学校などの環境保全対策工

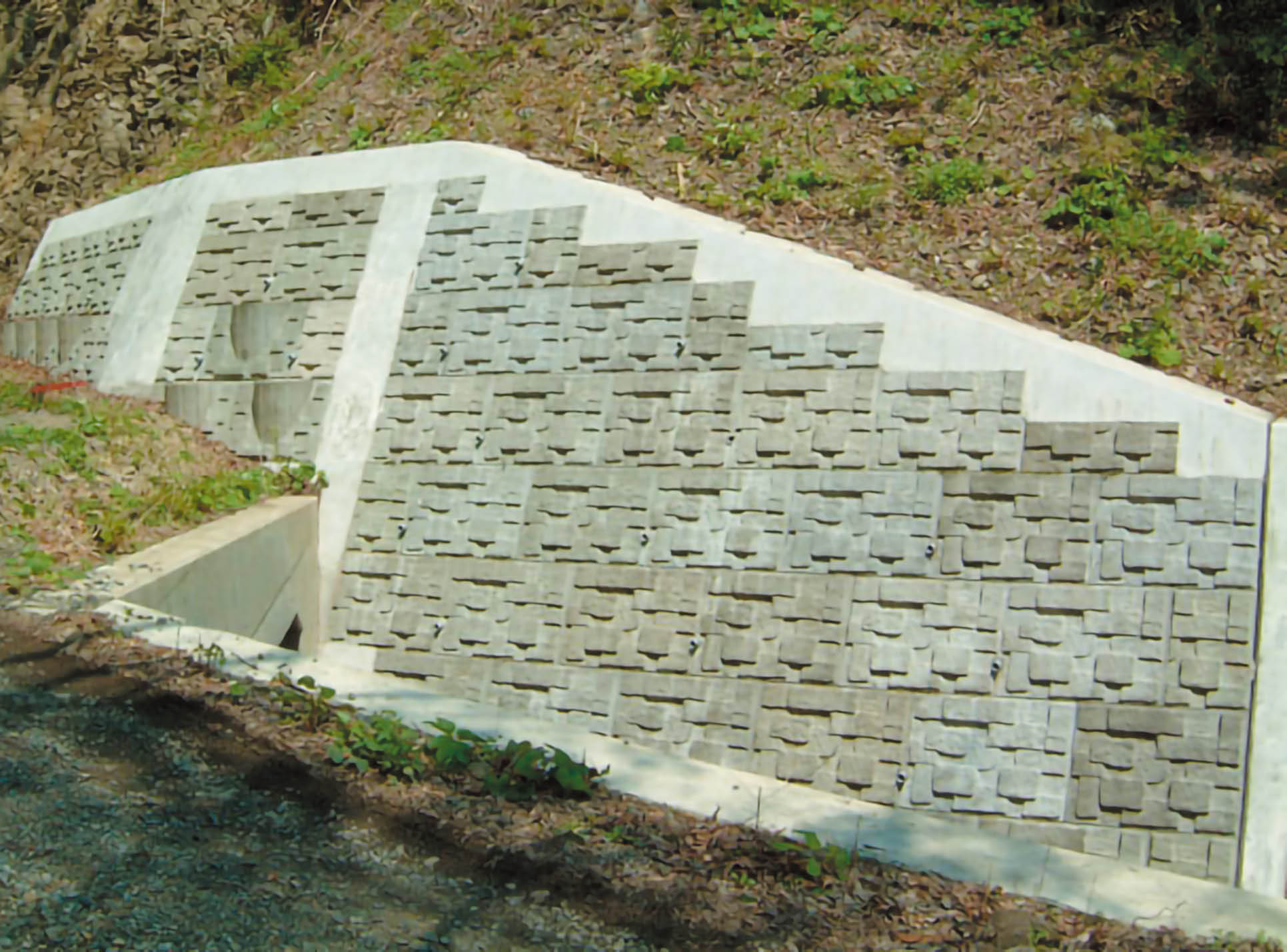

標準タイプ
植生タイプ

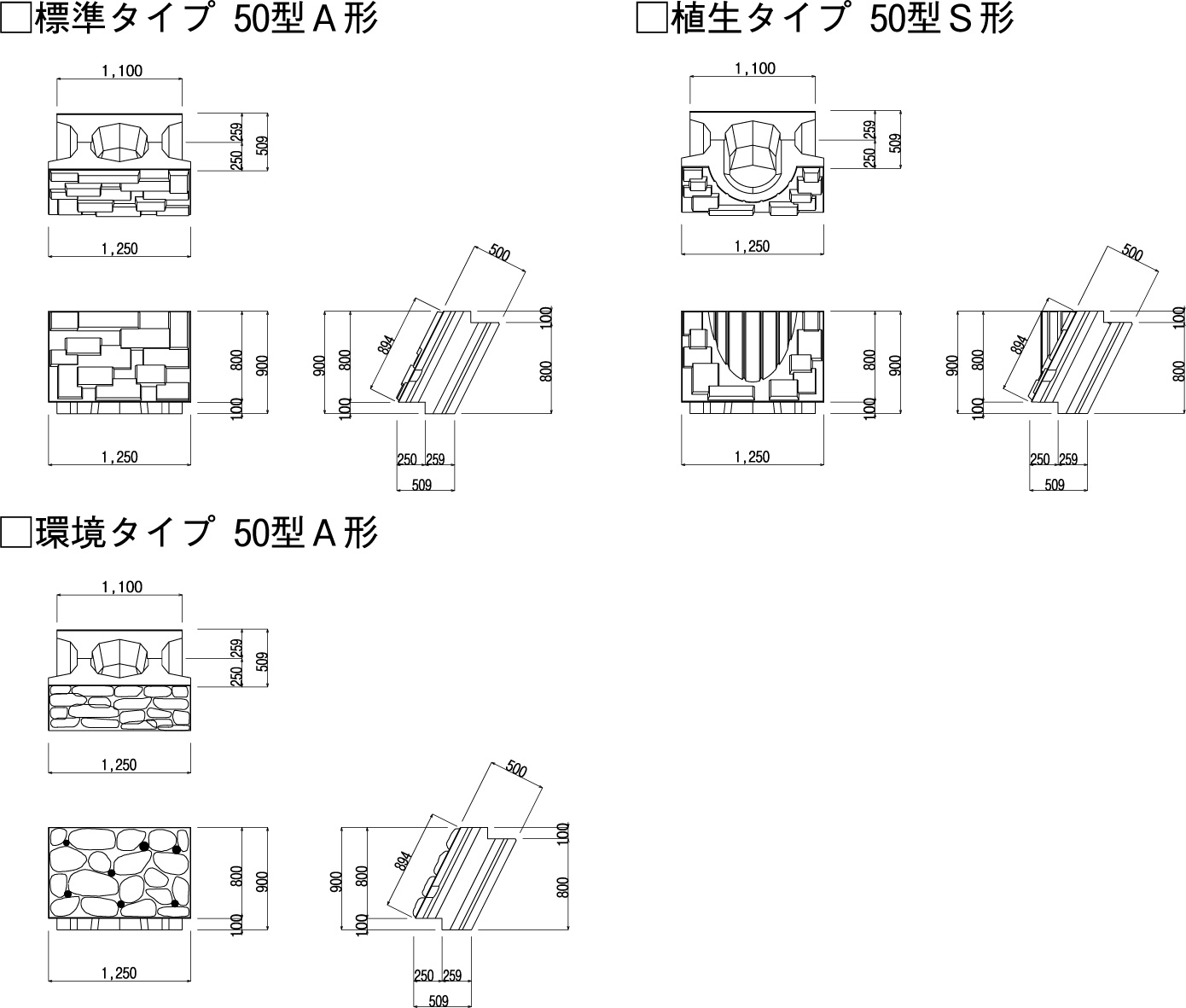

規格図
| 呼び名 | 主要寸法 高さ×幅×控長 (mm) |
体積 (m3) |
参考質量 (kg) |
中込め量 (m3／個) |
摘要 | |
| 50型 | Ａ形 | 800×1,250× 500 | 0.3211 | 738 | 0.225 | 0.894 (個／m2） |
| Ｂ形 | 800× 625× 500 | 0.1611 | 370 | 0.110 | – | |
| Ｃ形 | 400×1,250× 500 | 0.1582 | 363 | 0.113 | – | |
| Ｄ形 | 400× 625× 500 | 0.0802 | 184 | 0.054 | – | |
| Ｓ形 | 800×1,250× 500 | 0.3205 | 737 | 0.167 (0.089) | 植生タイプ | |
| 75型 | Ａ形 | 800×1,250× 750 | 0.3708 | 852 | 0.432 | 0.894（個／m2） |
| Ｂ形 | 800× 625× 750 | 0.1894 | 435 | 0.210 | – | |
| Ｃ形 | 400×1,250× 750 | 0.1895 | 435 | 0.211 | – | |
| Ｄ形 | 400× 625× 750 | 0.0981 | 225 | 0.101 | – | |
| Ｓ形 | 800×1,250× 750 | 0.3701 | 851 | 0.366（0.097） | 植生タイプ | |
| 100型 | Ａ形 | 800×1,250×1,000 | 0.4103 | 943 | 0.648 | 0.894 (個／m2） |
| Ｂ形 | 800× 625×1,000 | 0.2122 | 488 | 0.315 | – | |
| Ｃ形 | 400×1,250×1,000 | 0.2209 | 508 | 0.308 | – | |
| Ｄ形 | 400× 625×1,000 | 0.1160 | 266 | 0.148 | – | |
| Ｓ形 | 800×1,250×1,000 | 0.4097 | 942 | 0.582 (0.097) | 植生タイプ | |
※（ ）内の数字は植栽土量です。
※控長1,000より大きい規格もあります。
