ミルウォール

製品概要

模様の無いＬ型擁壁です。
上載荷重がq=10.0kN/m2(T-25)、q=3.5kN/m2(歩道)の各種荷重に対応できます。
土質条件及び法面勾配によって底版長さを選択でき、経済的な断面が構築できる擁壁です。

※鳥取県限定　取り扱い製品になります。

特長 使い分け表 製品形状 寸法表 基礎形状（参考） CADダウンロード PDFダウンロード

特長

  1. 各種土質条件および法面勾配により、底版長さを選択できる最も経済的な擁壁です。
  2. 内カーブの施工は標準で最小半径Ｒ＝30ｍまで対応します。
  3. 上載荷重：ｑ＝10.0kN/㎡（Ｔ-25）。ｑ＝3.5kN/㎡（歩道）の各種荷重に対応できます。
  4. 擁壁高さが５㎝または10㎝ピッチなので、各現場に応じた無駄のない製品を使用できます。

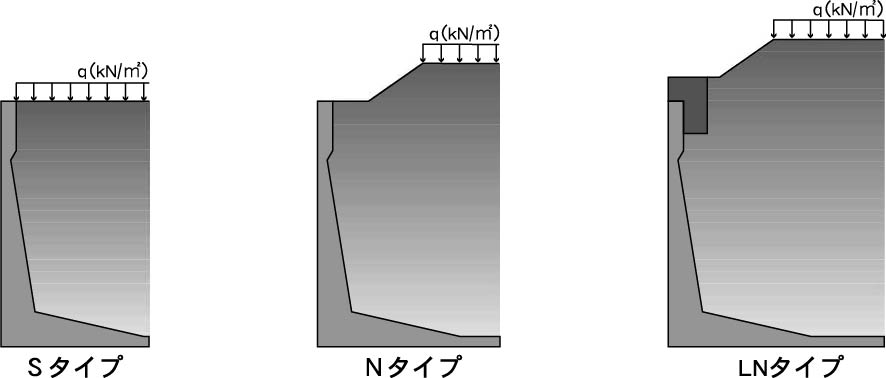

使い分け表

Ｓタイプ：擁壁高さに対し、背面の形状がレベルで一様に続く場合。
Ｎタイプ：背面側に土羽や嵩コンがあり、Ｓタイプでは設計条件を満足しない場合。
LNタイプ：背面側に土羽や嵩コンがあり、且つ土質条件が悪い場合、安定計算の結果Ｓ、Ｎ対応では満足しない場合。

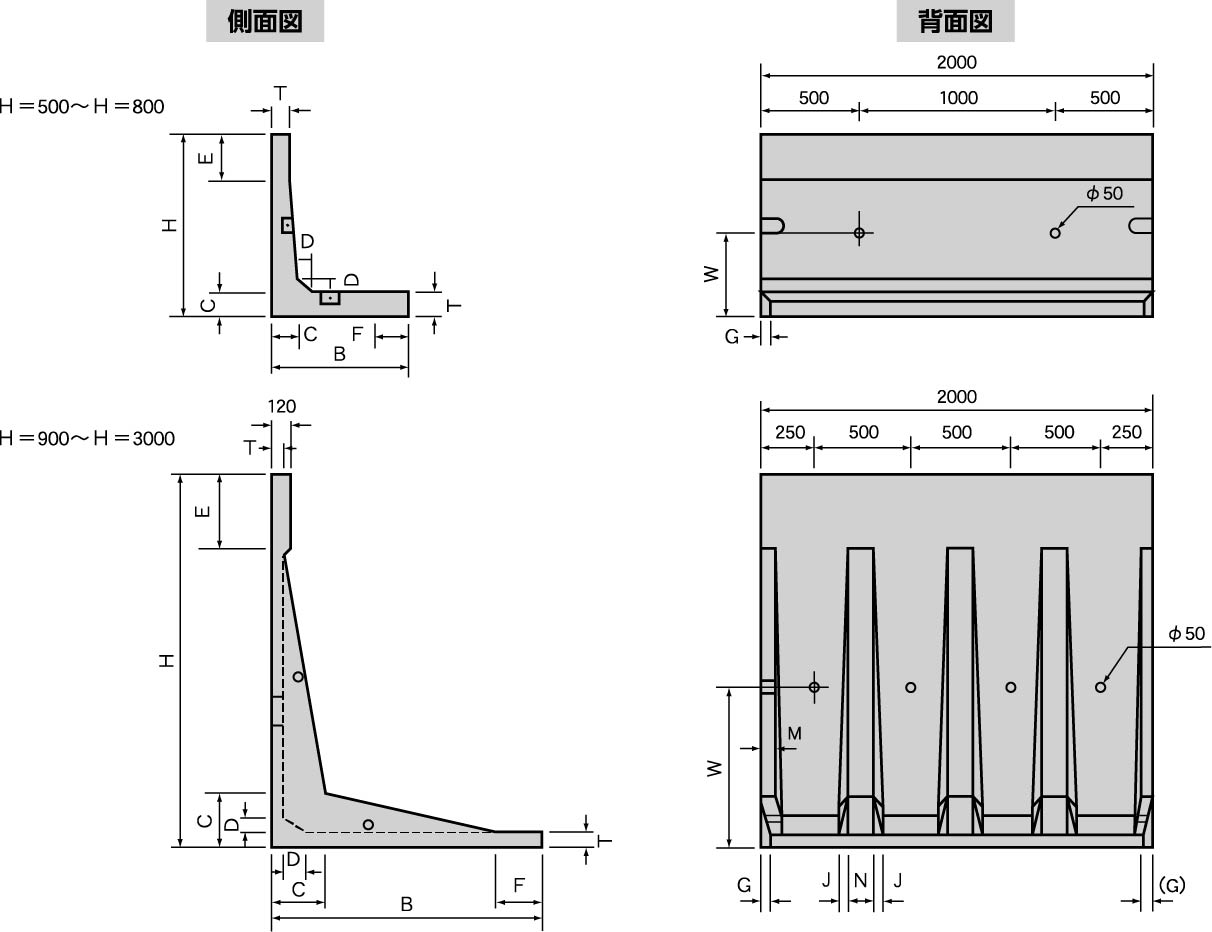

製品形状

※形状は変更する場合があります。
※H=2100以上は（G）寸法がなくなります。

寸法表

Sタイプ

呼び名
（Ｈ）		 参考質量
（㎏）		 寸　　　　法
Ｂ Ｃ Ｄ E F G Ｊ Ｍ Ｎ Ｔ Ｗ
500 357 700 70 50 － 260 21 － － － 60 300
600 386 10
700 416 110
750 445 750 160 310 23
800 459 210
900 590 850 160 10 160 26 33 60 120 500
1,000 646 110
1,100 744 1,000 210 310 31
1,200 801 310
1,250 834 360
1,300 961 1,100 215 100 110 160 35 65
1,400 1,016 210
1,500 1,087 1,150 310 210 36
1,600 1,366 1,300 270 10 110 41 45 70 140 70 700
1,700 1,423 110
1,750 1,452 160
1,800 1,541 1,500 210 310 48
1,900 1,598 310
2,000 1,665 410
2,100 2,151 1,650 350 150 10 160 104 46 80 800
2,200 2,208 110
2,250 2,234 160
2,300 2,264 210
2,400 2,373 1,800 310 310 114
2,500 2,429 410
2,600 2,971 1,950 410 10 160 124 60 75 150 1,200
2,700 3,028 110
2,750 3,056 160
2,800 3,085 210
2,900 3,202 2,100 310 310 134
3,000 3,334 410

１．製品の搬入は、現地車上渡しを原則とさせて頂きます。



Nタイプ

呼び名
（Ｈ）		 参考質量
（㎏）		 寸　　　　法
Ｂ Ｃ Ｄ E F G Ｊ Ｍ Ｎ Ｔ Ｗ
500 399 850 70 50 － 410 26 － － － 60 300
600 428 10
700 474 900 110 460 28
750 488 160
800 517 950 210 510 30
900 646 1,050 160 10 360 33 33 60 120 500
1,000 706 110
1,100 800 1,200 210 510 38
1,200 857 310
1,250 888 360
1,300 991 215 100 110 260 65
1,400 1,076 1,300 210 360 41
1,500 1,149 310
1,600 1,423 1,450 270 10 260 46 45 70 140 70 700
1,700 1,471 110
1,750 1,499 160
1,800 1,589 1,650 210 460 53
1,900 1,646 310
2,000 1,712 410
2,100 2,205 1,800 350 150 10 310 114 46 80 800
2,200 2,262 110
2,250 2,287 160
2,300 2,372 1,950 210 460 126
2,400 2,427 310
2,500 2,482 410
2,600 3,043 2,150 410 10 360 138 60 75 150 1,200
2,700 3,100 110
2,750 3,142 160
2,800 3,157 210
2,900 3,273 2,300 310 510 148
3,000 3,406 410

１．製品の搬入は、現地車上渡しを原則とさせて頂きます。



LNタイプ

呼び名
（Ｈ）		 参考質量
（㎏）		 寸　　　　法
Ｂ Ｃ Ｄ E F G Ｊ Ｍ Ｎ Ｔ Ｗ
900 705 1,250 160 50 10 560 40 30 60 120 60 500
1,000 765 110
1,100 860 1,400 210 710 44
1,200 915 310
1,250 945 360
1,300 1,070 1,450 215 100 110 510 46 65
1,400 1,155 1,550 210 610 50
1,500 1,225 310
1,600 1,505 1,700 270 10 510 54 40 70 140 70 700
1,700 1,555 110
1,750 1,580 160
1,800 1,655 1,850 210 660 59
1,900 1,710 310
2,000 1,780 410
2,100 2,280 2,000 350 150 10 510 128 80 800
2,200 2,335 110
2,250 2,360 160
2,300 2,445 2,150 210 660 138
2,400 2,500 310
2,500 2,555 410
2,600 3,100 2,300 410 10 510 148 60 75 150 1,200
2,700 3,155 110
2,750 3,200 160
2,800 3,210 2,450 210 660 158
2,900 3,330 310
3,000 3,460 410

１．製品の搬入は、現地車上渡しを原則とさせて頂きます。

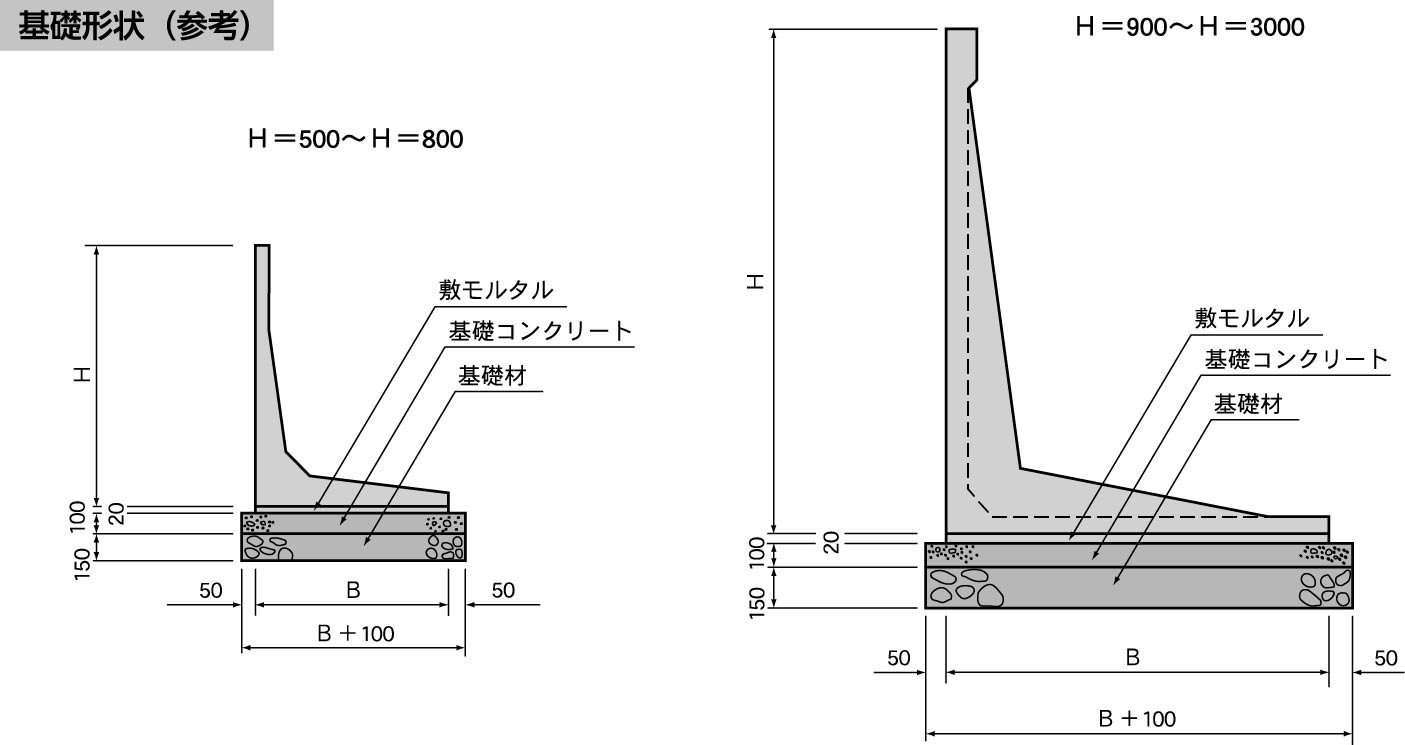

基礎形状（参考）



10m当り

呼び名 基　　　　礎　　　　工
基礎コンクリート 基礎材 モルタル 型　砕
㎥ ㎡ ㎥ ㎡
Ｓタイプ Ｎタイプ LNタイプ Ｓタイプ Ｎタイプ LNタイプ Ｓタイプ Ｎタイプ LNタイプ 全種
500 0.80 0.95 － 8.00 9.50 － 0.14 0.17 － 2.00
600
700 1.00 10.00 0.18
750 0.85 8.50 0.15
800 1.05 10.50 0.19
900 0.95 1.15 1.35 9.50 11.50 13.50 0.17 0.21 0.25
1,000
1,100 1.10 1.30 1.50 11.00 13.00 15.00 0.20 0.24 0.28
1,200
1,250
1,300 1.20 1.55 12.00 15.50 0.22 0.29
1,400 1.40 1.65 14.00 16.50 0.26 0.31
1,500 1.25 12.50 0.23
1,600 1.40 1.55 1.80 14.00 15.50 18.00 0.26 0.29 0.34
1,700
1,750
1,800 1.60 1.75 1.95 16.00 17.50 19.50 0.30 0.33 0.37
1,900
2,000
2,100 1.75 1.90 2.10 17.50 19.00 21.00 0.33 0.36 0.40
2,200
2,250
2,300 2.05 2.25 20.50 22.50 0.39 0.43
2,400 1.90 19.00 0.36
2,500
2,600 2.05 2.25 2.40 20.50 22.50 24.00 0.39 0.43 0.46
2,700
2,750
2,800 2.55 25.50 0.49
2,900 2.20 2.40 22.00 24.00 0.42 0.46
3,300

※表示している基礎コンクリート及び基礎砕石厚は標準的なものであり、採用にあたっては各自治体の基準に合わせて適宜変更してください。
