プレホール

製品概要

下水道用鉄筋コンクリート製組立マンホールです。
日本下水道協会Ⅰ類規格（JSWAS A-11）に登録されています。

PRE HOLE 0号（φ750） PRE HOLE 1号（φ900） PRE HOLE 2号（φ1200） CADダウンロード PDFダウンロード

PRE HOLE 0号（φ750）

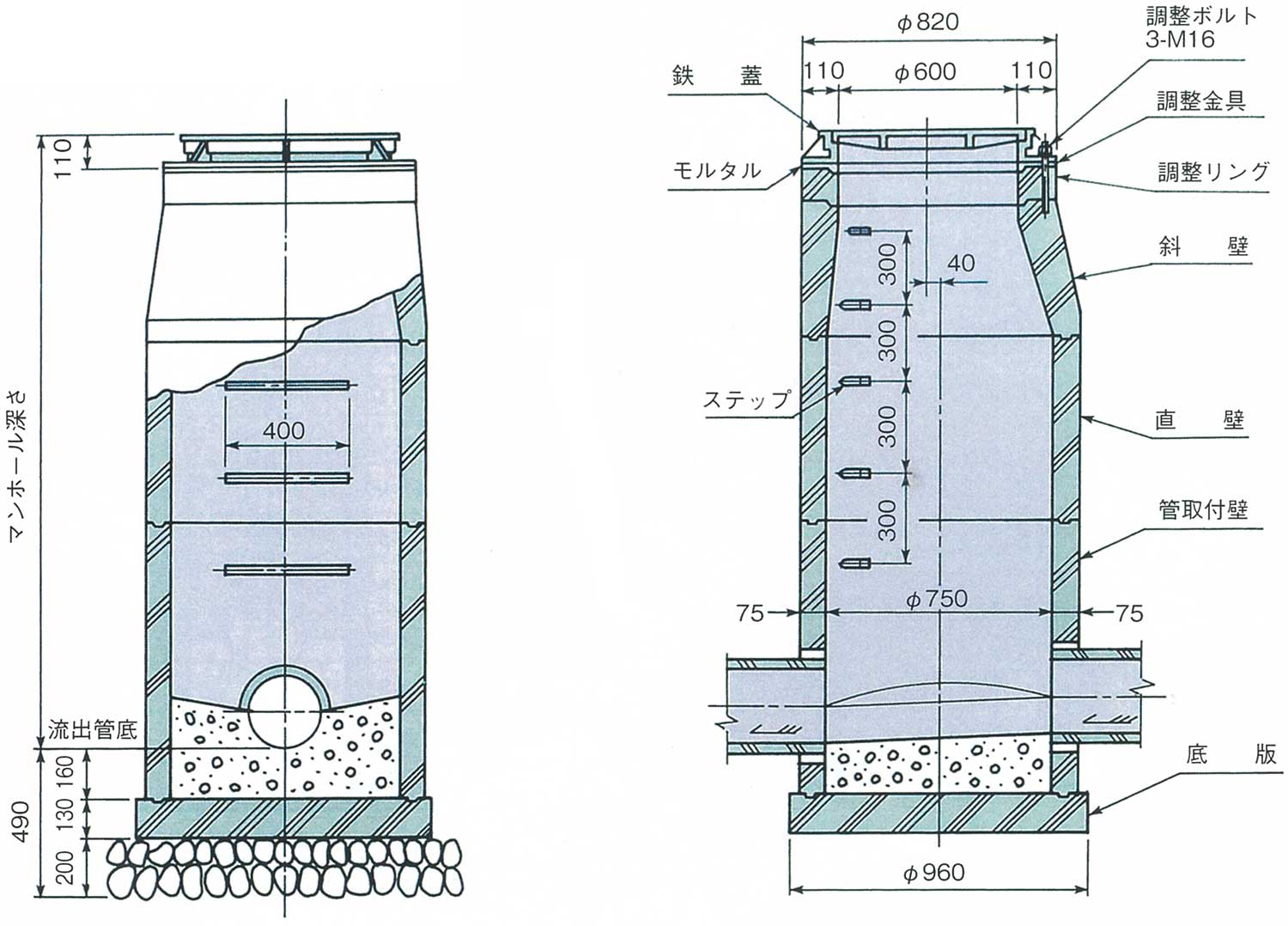

構造図

  1. マンホール深さとは蓋上面から流出管の管底高さまでを呼びます。
  2. 底部にインバートを設ける場合は現場打ちとします。
  3. 流出管の管底と底版上面迄の高さは160㎜を標準とします。
  4. 管の中心のずれは40㎜となります。

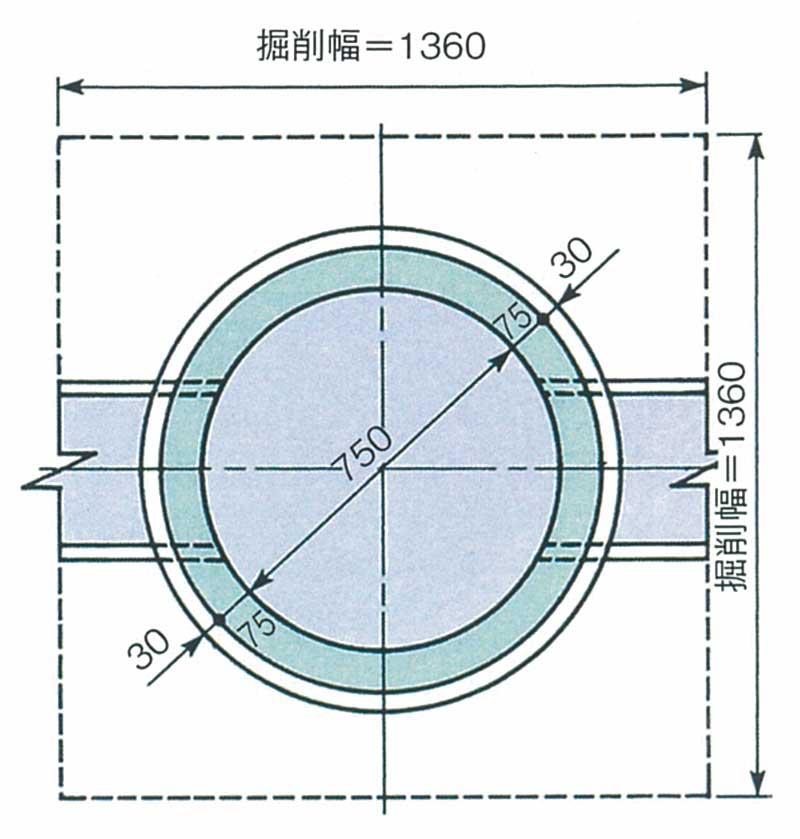

平面図

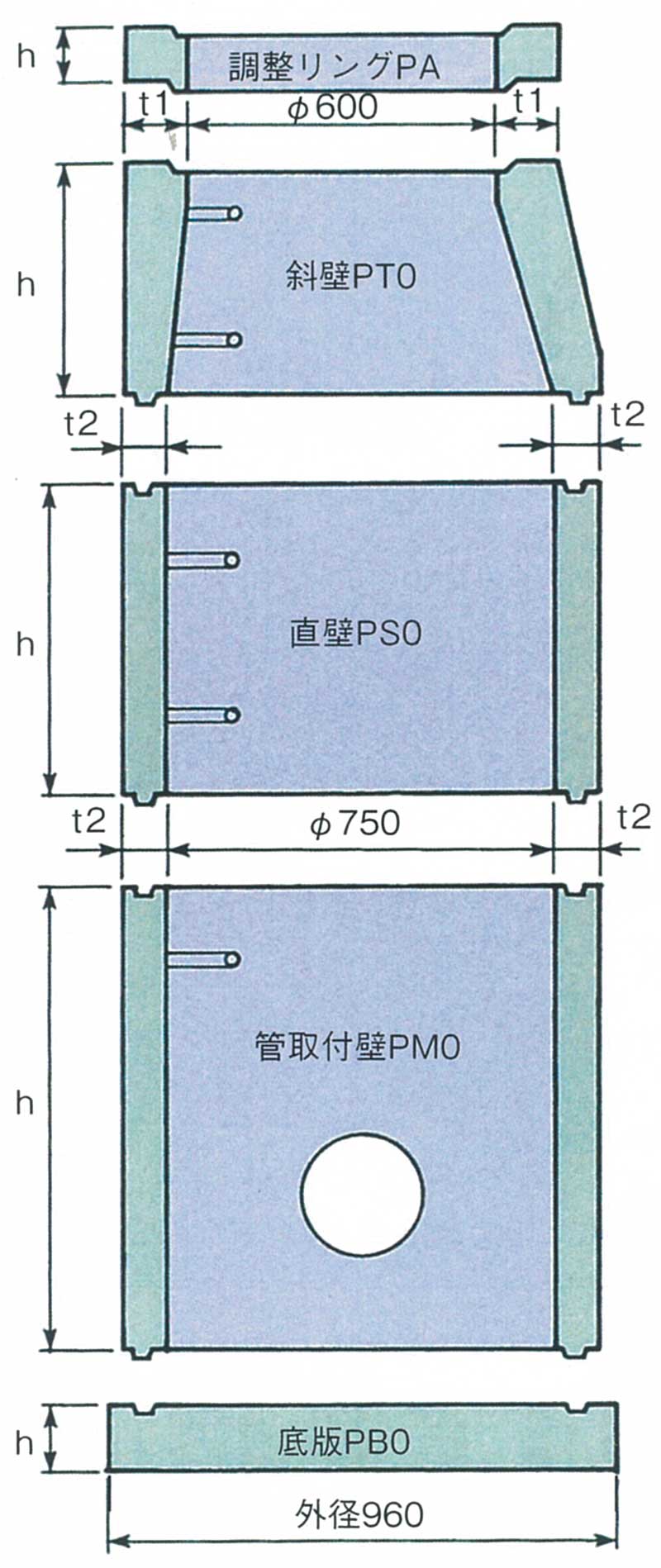

寸法表

（単位：㎜）

部材 0号（φ750）
記号・区分 工業会
記　号		 内径 有効高 厚　さ 参考質量
（㎏）
ｈ ｔ1 ｔ2
調剤
リング		 CMR60-Ⅰ PA 5 600 50 110 － 30
PA 10 100 60
PA 15 150 90
PA 20 200 120
斜壁 CM0T-Ⅰ PT0 30 600/750 300 110 75 180
PT0 45 450 270
PT0 60 600 350
スラブ CM0SB-Ⅰ PST0 600/670 150 110 75 130
直壁 CM0S-Ⅰ PS0 30 750 300 － 75 150
PS0 60 600 290
PS0 90 900 430
PS0 120 1,200 580
PS0 150 1,500 720
PS0 180 1,800 860
管取付壁 CM0B-Ⅰ PM0 60 750 600 － 75 290
PM0 90 900 430
PM0 120 1,200 580
PM0 150 1,500 720
PM0 180 1,800 860
底版 CM0P-Ⅰ PB0 外形
960		 130 － － 230

※スラブの外形は、900㎜

PRE HOLE 1号（φ900）

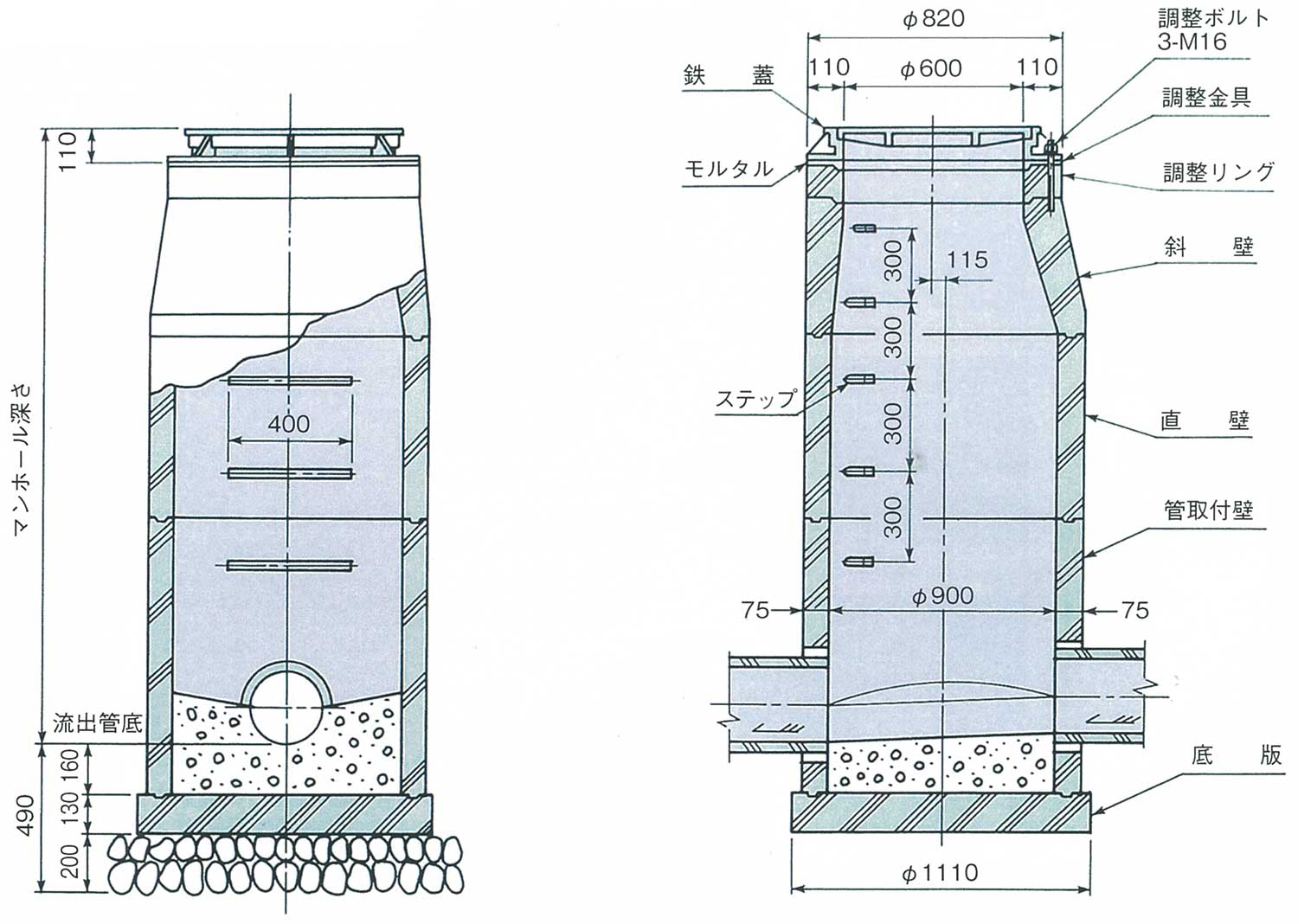

構造図

  1. マンホール深さとは蓋上面から流出管の管底高さまでを呼びます。
  2. 底部にインバートを設ける場合は現場打ちとします。
  3. 流出管の管底と底版上面迄の高さは160㎜を標準とします。
  4. 管の中心のずれは115㎜となります。

平面図

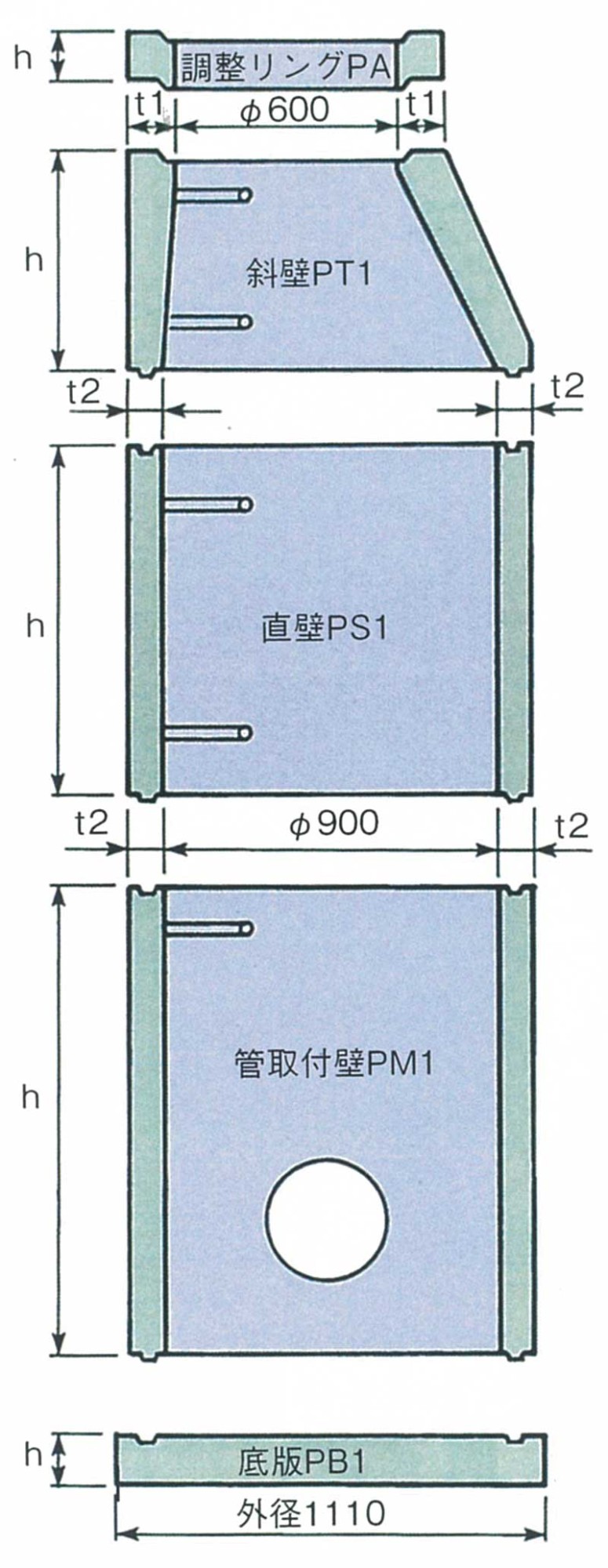

寸法表

（単位：㎜）

部材 1号（φ900）
記号・区分 工業会
記　号		 内径 有効高 厚　さ 参考質量
（㎏）
ｈ ｔ1 ｔ2
調剤
リング		 CMR60-Ⅰ PA 5 600 50 110 － 30
PA 10 100 60
PA 15 150 90
PA 20 200 120
CMR90-Ⅰ PA1 10 900 100 120 － 100
PA1 15 150 150
斜壁 CM1T-Ⅰ PT1 30 600/900 300 110 75 230
PT1 45 450 320
PT1 60 600 410
PTS1 30 900/900 300 120 75 260
スラブ CM1SB-Ⅰ PST1 600/670 150 110 75 220
直壁 CM1S-Ⅰ・Ⅱ PS1 30 900 300 － 75 170
PS1 60 600 340
PS1 90 900 510
PS1 120 1,200 680
PS1 150 1,500 850
PS1 180 1,800 1,020
踊場 PF1 30 900 300 － 75 250
PF1 60 600 420
連結直壁 PSJ1 900 300 － 120 290
管取付壁 CM1B-Ⅰ・Ⅱ PM1 60 900 600 － 75 340
PM1 90 900 510
PM1 120 1,200 680
PM1 150 1,500 850
PM1 180 1,800 1,020
直壁
（特厚）		 CM1S-Ⅱ PDS1 30 900 300 － 100 230
PDS1 60 600 470
PDS1 90 900 700
PDS1 120 1,200 930
PDS1 150 1,500 1,160
PDS1 180 1,800 1,390
踊場
（特厚）		 PDF1 30 900 300 － 100 310
PDF1 60 600 550
管取付壁
（特厚）		 CM1B-Ⅱ PDM1 60 900 600 － 100 470
PDM1 90 900 700
PDM1 120 1,200 930
PDM1 150 1,500 1,160
PDM1 180 1,800 1,390
底版 CM1P-Ⅰ・Ⅱ PB1 外形
1,110		 130 － － 310

※スラブの外形は、1,050㎜

PRE HOLE 2号（φ1200）

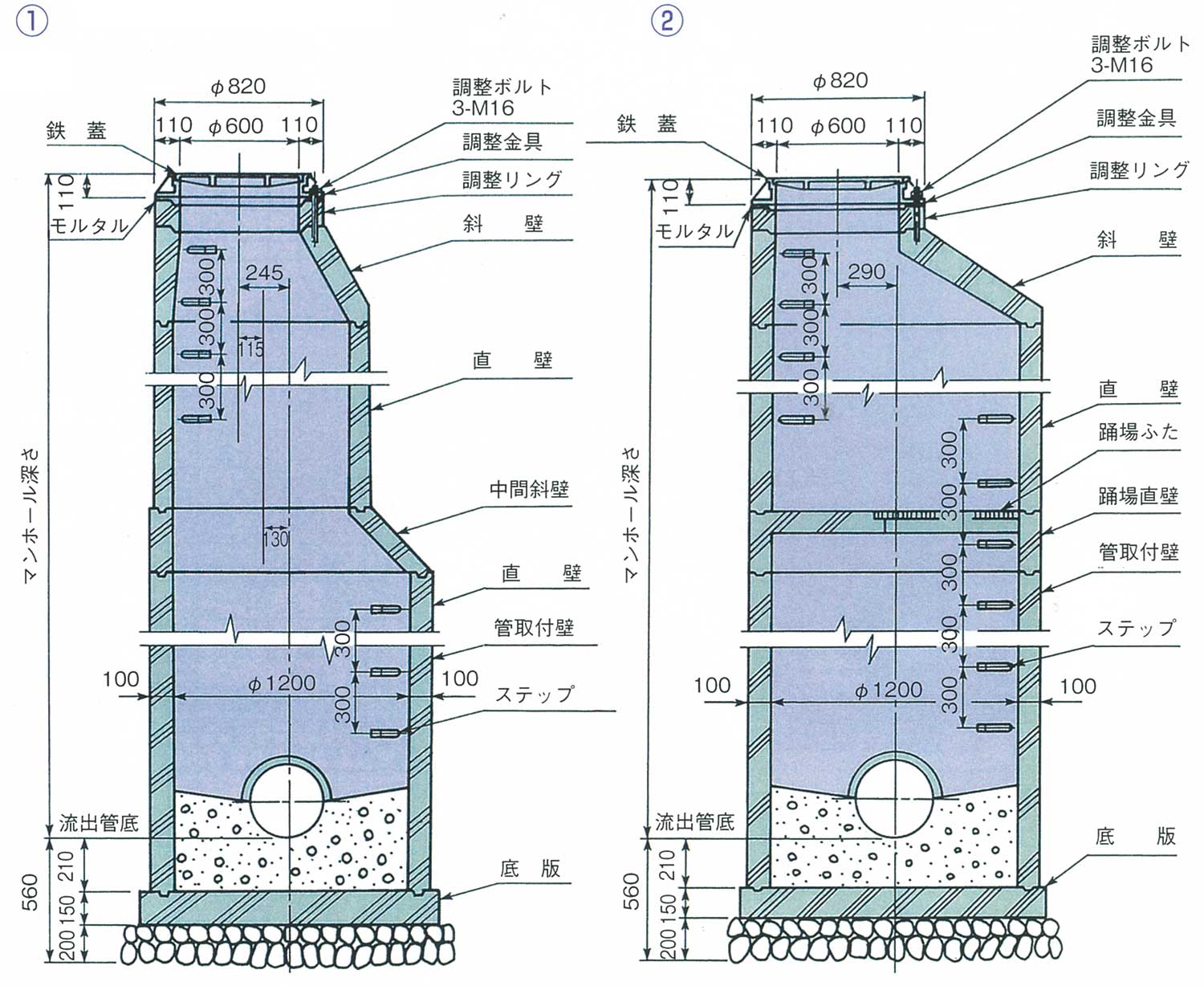

構造図

  1. マンホール深さとは蓋上面から流出管の管底高さまでを呼びます。
  2. 底部にインバートを設ける場合は現場打ちとします。
  3. 流出管の管底と底版上面迄の高さは210㎜を標準とします。
  4. 管の中心のずれは①で245㎜、②で290㎜となります。

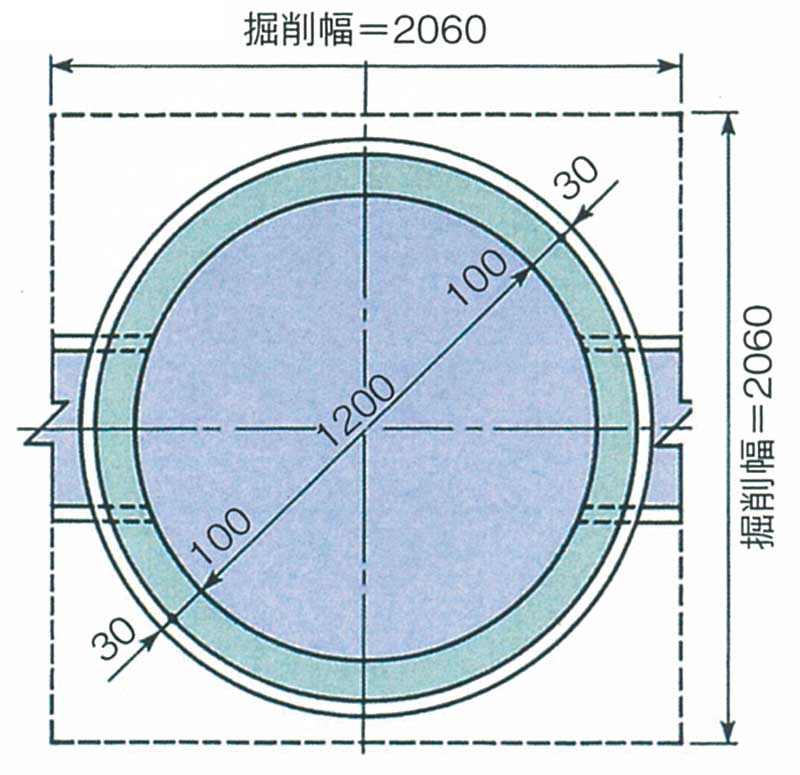

平面図

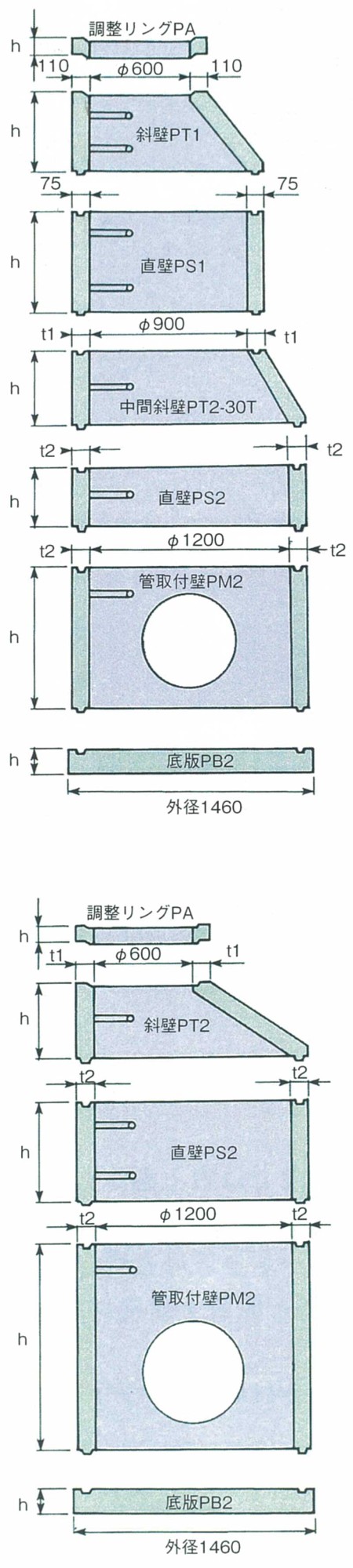

寸法表

（単位：㎜）

部材 2号（φ1,200）
記号・区分 工業会
記　号		 内径 有効高 厚　さ 参考質量
（㎏）
ｈ ｔ1 ｔ2
調剤
リング		 CMR60-Ⅰ PA 5 600 50 110 － 30
PA 10 100 60
PA 15 150 90
PA 20 200 120
CMR90-Ⅰ PA1 10 900 100 120 － 100
PA1 15 150 150
斜壁 CM2T-Ⅰ PT2 30 600/1,200 300 110 100 390
PT2 45 450 510
PT2 60 600 640
PTS2 30A 900/1,200 300 120 100 360
中間斜壁 CM2TM-Ⅰ PTS 30T 900/1,200 300 120 100 360
スラブ CM2SB-Ⅰ PST2 600/670 200 135 100 620
PST2A 900/970 450
中間スラブ CM2SBM-Ⅰ PST2T 900/970 200 135 100 450
直壁 CM2S-Ⅰ・Ⅱ PS2 30 1,200 300 － 100 300
PS2 60 600 600
PS2 90 900 900
PS2 120 1,200 1,200
PS2 150 1,500 1,500
PS2 180 1,800 1,810
PS2 210 2,100 2,110
PS2 240 2,400 2,410
踊場 PF2 30 1,200 300 － 100 490
PF2 60 600 790
連結直壁 PSJ2 1,200 300 － 180 580
管取付壁 CM2B-Ⅰ・Ⅱ PM2 60 1,200 600 － 100 600
PM2 90 900 900
PM2 120 1,200 1,200
PM2 150 1,500 1,500
PM2 180 1,800 1,810
PM2 210 2,100 2,110
PM2 240 2,400 2,410
直壁
（特厚）		 CM2S-Ⅱ PDS2 30 1,200 300 － 125 390
PDS2 60 600 770
PDS2 90 900 1,150
PDS2 120 1,200 1,530
PDS2 150 1,500 1,920
PDS2 180 1,800 2,300
PDS2 210 2,100 2,680
PDS2 240 2,400 3,060
踊場
（特厚）		 PDF2 30 1,200 300 － 125 580
PDF2 60 600 960
管取付壁
（特厚）		 CM2B-Ⅱ PDM2 60 1,200 600 － 125 770
PDM2 90 900 1,150
PDM2 120 1,200 1,530
PDM2 150 1,500 1,920
PDM2 180 1,800 2,300
PDM2 210 2,100 2,680
PDM2 240 2,400 3,060
底版 CM2P-Ⅰ・Ⅱ PB2 外形
1,460		 150 － － 620

※スラブ、中間スラブの外形は、1,400㎜
