ソケット付U字溝（ソケット付U形側溝）
製品概要
接続用のソケットを設けたＵ字溝です。
製品長2mの長尺タイプの規格は水路幅300～600、輪荷重T-14、T-20、歩道用があります。
製品長0.6mのすべり止め付を使用すれば、縦排水に使用できます。
旧日本道路公団標準設計図集に準拠しています。
ソケット付U字溝（ソケット付U形側溝）
CADダウンロード
PDFダウンロード
ソケット付U字溝（ソケット付U形側溝）

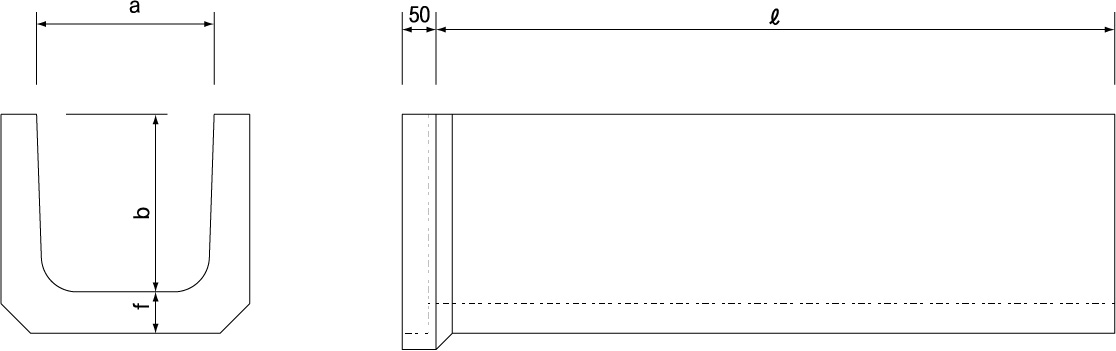

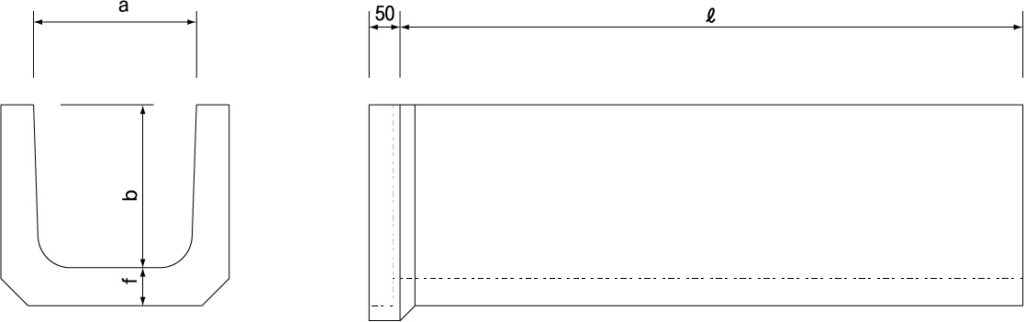

| 名称 | 参考質量 (kg) |
寸法（mm） | ||||
| a | b | ℓ | f | |||
| 歩道用 | DS-PUL0.30 | 226 | 300 | 300 | 2,000 | 50 |
| DS-PUL0.45 | 362 | 450 | 450 | 2,000 | 55 | |
| DS-PUL0.60 | 509 | 600 | 600 | 2,000 | 60 | |
| T-14 | DS-PUL（S1）0.30 | 283 | 300 | 300 | 2,000 | 60 |
| DS-PUL（S1）0.45 | 466 | 450 | 450 | 2,000 | 70 | |
| DS-PUL（S1）0.60 | 725 | 600 | 600 | 2,000 | 80 | |
| T-20 | DS-PUL（S2）0.30 | 283 | 300 | 300 | 2,000 | 60 |
| DS-PUL（S2）0.45 | 466 | 450 | 450 | 2,000 | 70 | |
| DS-PUL（S2）0.60 | 725 | 600 | 600 | 2,000 | 80 | |

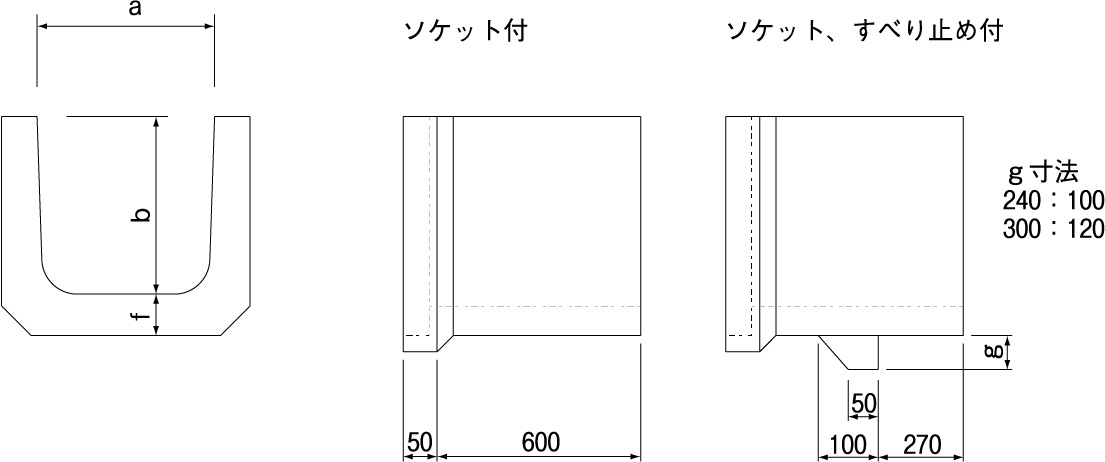

| 名称 | 参考質量 (kg) |
寸法（mm） | |||
| a | b | ℓ | f | ||
| DV-Pu 240 | 63 | 240 | 240 | 600 | 50 |
| DV-Pu 240すべり止め付 | 65 | ||||
| DV-Pu 300 | 91 | 300 | 300 | 600 | 60 |
| DV-Pu 300すべり止め付 | 93 | ||||
| DV-Pu 450 | 149 | 450 | 450 | 600 | 70 |
※縦排水に使用する場合のすべり止め付の使用本数は５本に１本を標準とする。
その他公団規格につきましては各種製造しておりますので御相談ください。
