PCエプロン

PCエプロン

製品概要

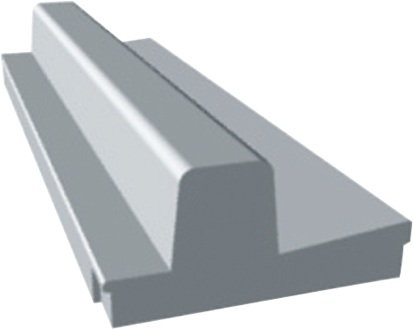

歩車道境界ブロックと現場打ち排水部を一体化した製品です。

特長 標準用 カーブ用 CADダウンロード PDFダウンロード

特長

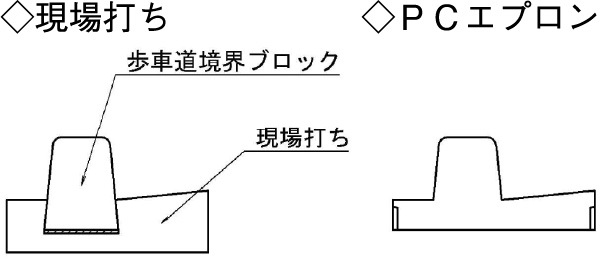

  • PCエプロンは、歩車道境界ブロックと現場打ち排水部(エプロン)を一体にした製品です。

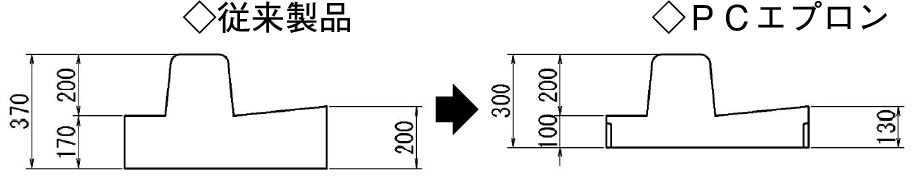

  • 従来の製品に比べエプロン部をスリムにしたため、さらに経済性、施工性が向上しました。
  • PCエプロンは、小構造物標準設計図集(平成19年4月:鳥取県県土整備部)の掲載製品です。

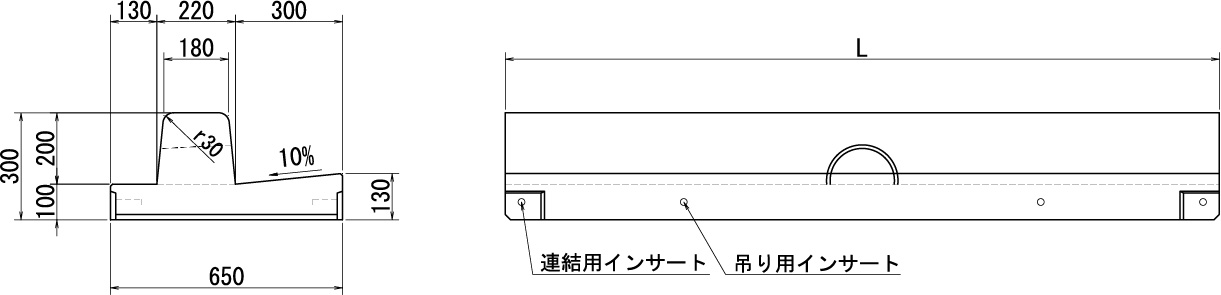

標準用

基本

水抜

半高

袖(駒止め)



呼び名 寸法(mm) 参考質量
(kg)
標準用 基 本 1,000 250
2,000 505
水抜き 1,000 245
2,000 495
半高 1,000 170
500 120

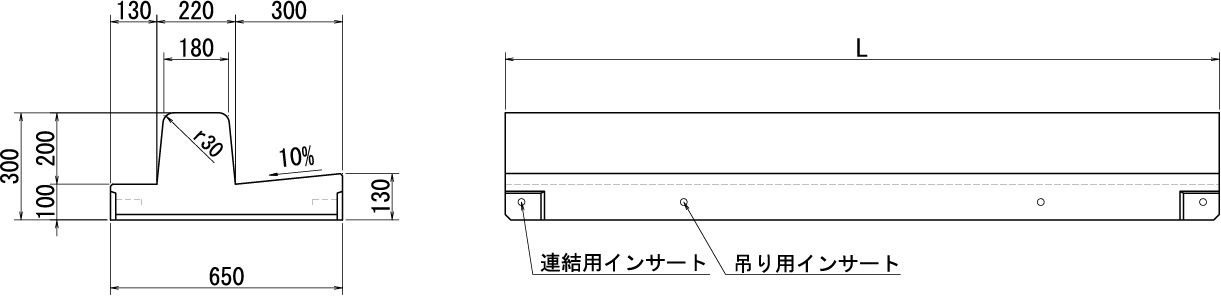

カーブ用

基本

半高



呼び名 寸法(mm) 参考質量
(kg)
R L
カーブ用 基本 6,000 1,000 250
12,000 1,000 250
水抜き 12,000 1,000 245
半高 3,000 500 85
6,000 1,000 170
12,000 1,000 170
