PRODUCTSレインシューター

レインシューター

レインシューター

製品概要

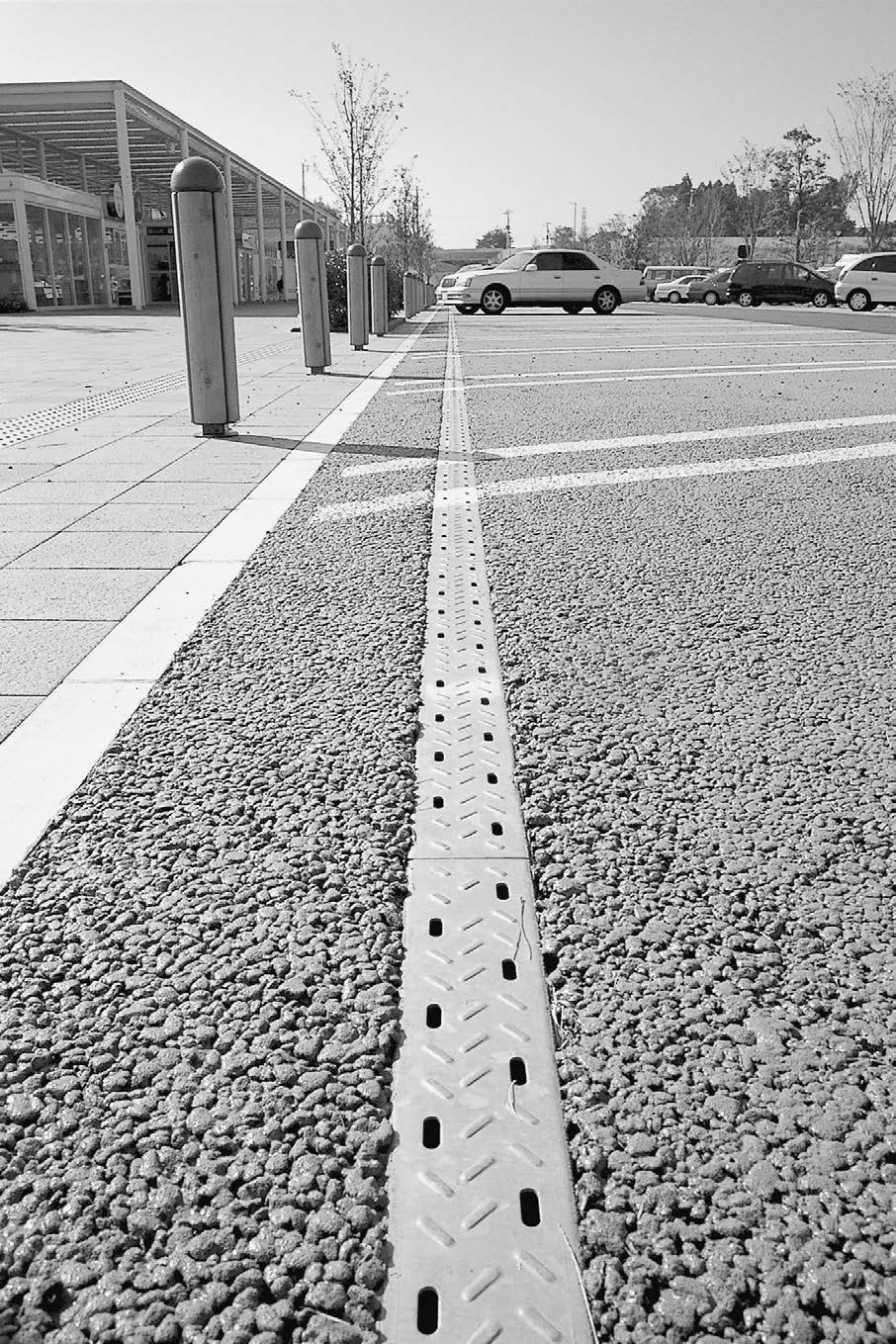

優れた排水性能を持つ鋼製水路です。
製品上面と側面に排水用の開口部を設け、排水性舗装内に浸透した水や雨水による表面の水を排水します。

特長 規格 CADダウンロード PDFダウンロード

特長

  • 優れた排水性能
    レインシューターの上面と側面には排水用の開口部が設けられており、舗装内に浸透した水は側面の開口部から、更に降雨量が多く、浸透しきれない表面水は上面の開口部から、同じ空間を利用し確実に排水されます。
  • 施工が容易
    基層面の上にモルタルを敷均した後、 レインシューターを敷均しアンカーで固定するだけで施工が完了します。舗装施工時には、設定された高さと鋼材強度により舗装定規、舗装型枠の機能も果たしますので迅速な舗装施工が可能です。
  • 再利用が可能
    鋼材を使用しているため、舗装修繕の際に再利用が可能で経済的です。
  • 排水目詰まりの防止と容易なメンテナンス
    レインシューターは開口扉よりホース等が挿入可能であり、ザラザラレインシューターは取り外しが可能なので、堆積した土砂等を排除、清掃することが簡単にできます。
  • スベリにくく安心
    歩行者や二輪車が横断一通過する際の“スベリ”を低減するため、上面に突起を設けました。
    ザラザラレインシューターはダイクレ独自のザラザラ模様を施すことにより、スベリ防止機能を向上させております。
  • 排水の流末処理

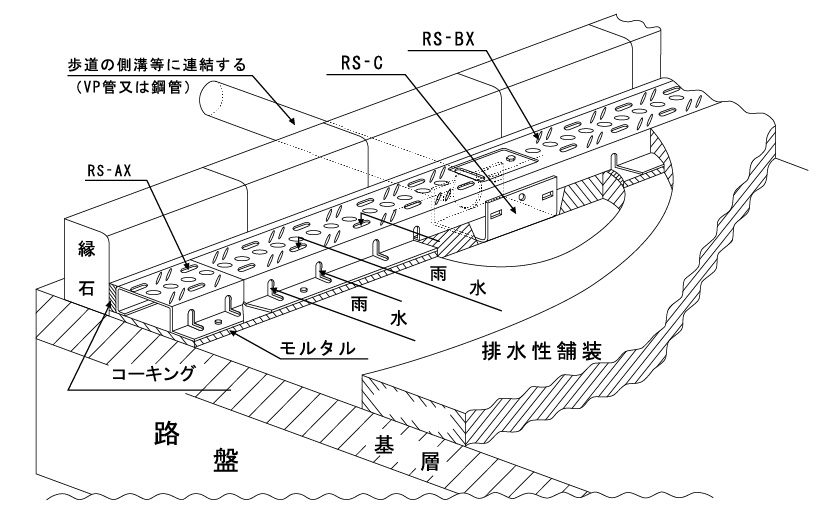

    車道内に集水桝がある場合はもとより、無い場合でもレインシューターの底面を少し掘り下げ、排水用装置(RS-C)を使用することで、車道外の側溝等への接続が可能です。ザラザラレインシューターについても排水用装置の対応が可能です。

規格

レインシューター

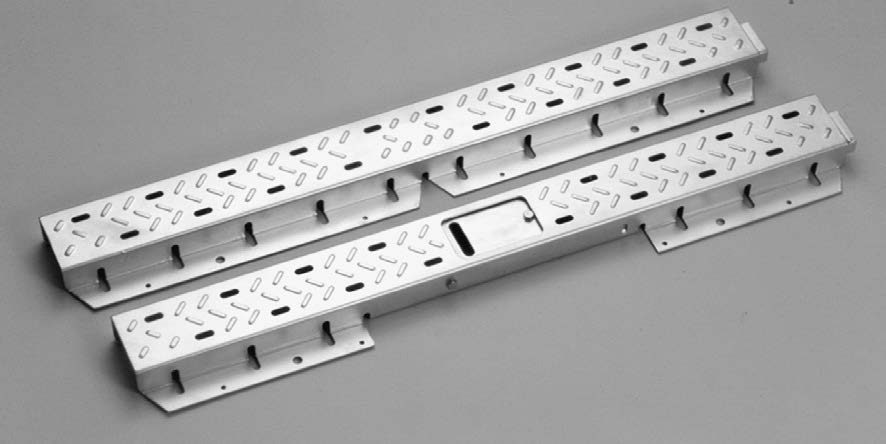

 RS-AX・RS-BX

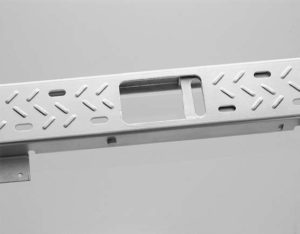

 RS-BX開口部

舗装厚
(mm)
部材名 用途 製品寸法(mm)
幅×長さ×高さ
質量
(kg/枚)
50 RS-AX 基本構成部材 100×998×45 5.7
40 RS40-AX 100×998×35 5.7
50 RS-BX 清掃及び維持管理用 100×998×45 6.2
40 RS40-BX 100×998×35 6.2
RS-C 車道内に排水枡がない
場合の排水用部品
107×120×75 0.9

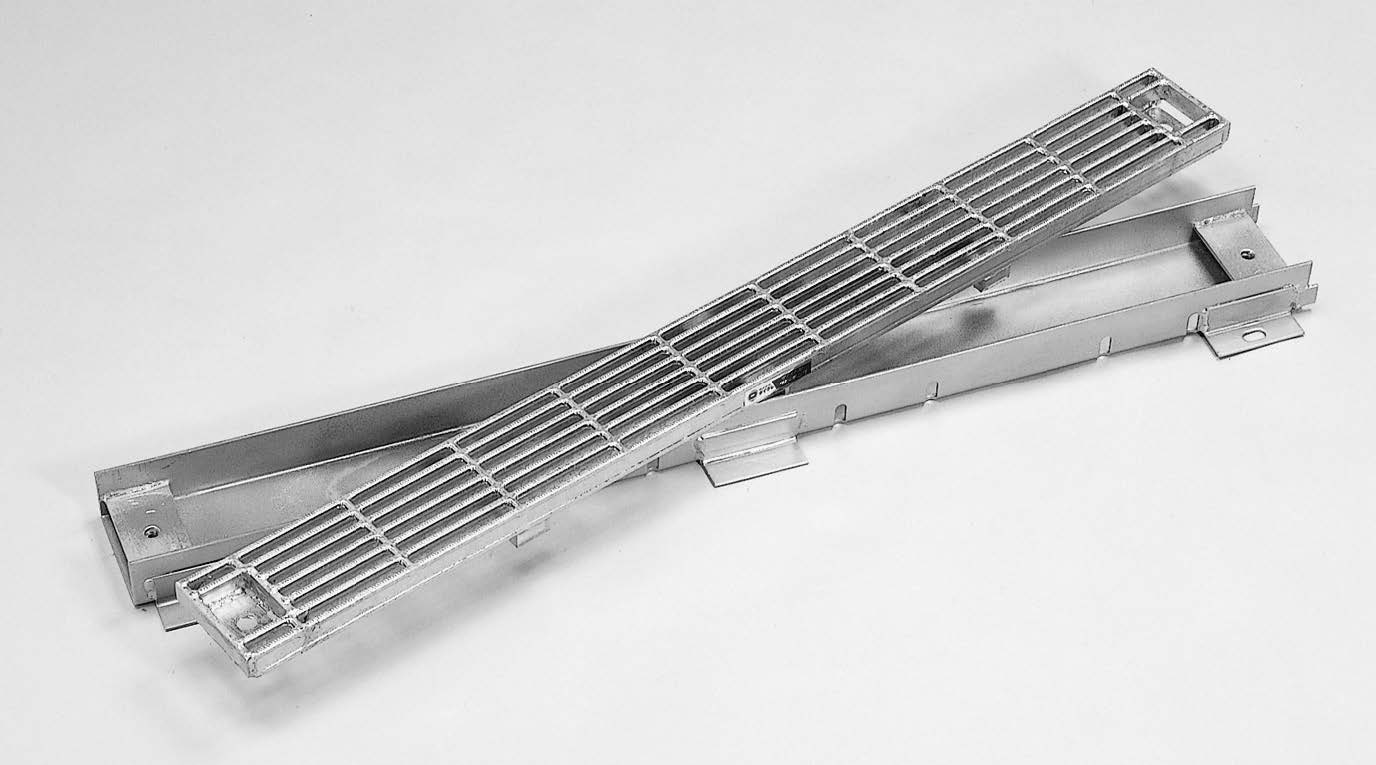

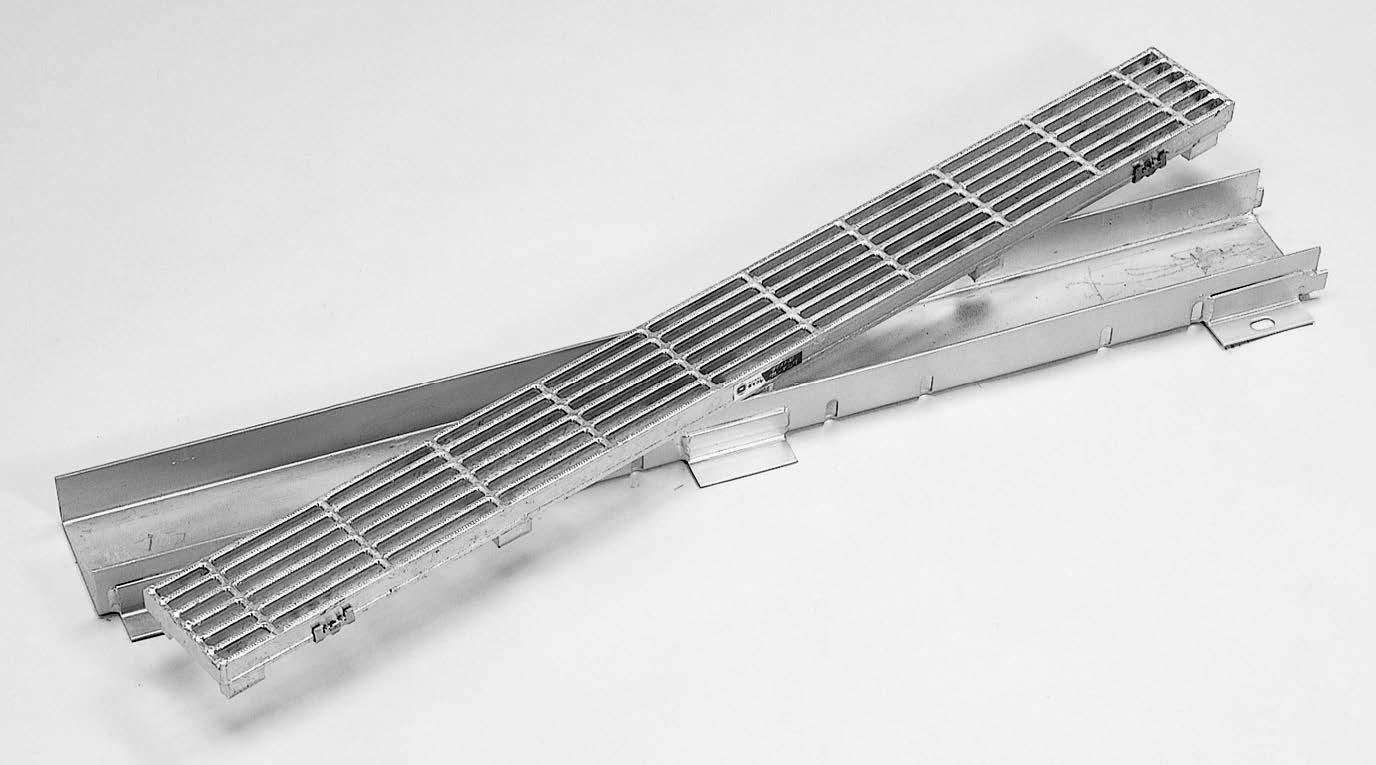

ザラザラレインシューター

 Sクリップ

 ボルト固定

舗装厚
(mm)
部材名 タイプ 製品寸法(mm)
幅×長さ×高さ
質量
(kg)
50 RS-R50SG 高さ45mm、Sクリップ グレーチンク 95×995×25 6.1
RS-R50SW 受枠 105×998×45 5.1
RS-R50BG 高さ45mm、ボルト固定 グレーチンク 95×995×25 4.7
RS-R50BW 受枠 105×998×45 7.7
90 RS-R90SG 高さ85mm、Sクリップ グレーチンク 80×995×25 6.1
RS-R90SW 受枠 90×998×85 6.4
RS-R90BG 高さ85mm、ボルト固定 グレーチンク 90×995×25 4.7
RS-R90BW 受枠 90×998×85 8.0
