PRODUCTSフリューム（U字フリューム）

フリューム（U字フリューム）

カタログページへ
フリューム（U字フリューム）

製品概要

JIS規格に準拠した内空断面がＵ型の用排水溝です。
L=600mmのコンクリート蓋もしくはL=1mのグレーチング蓋が使用できます。
分水溝も用意しています。

本体 分水溝 CADダウンロード PDFダウンロード

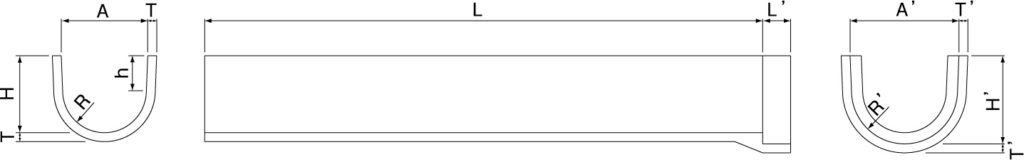

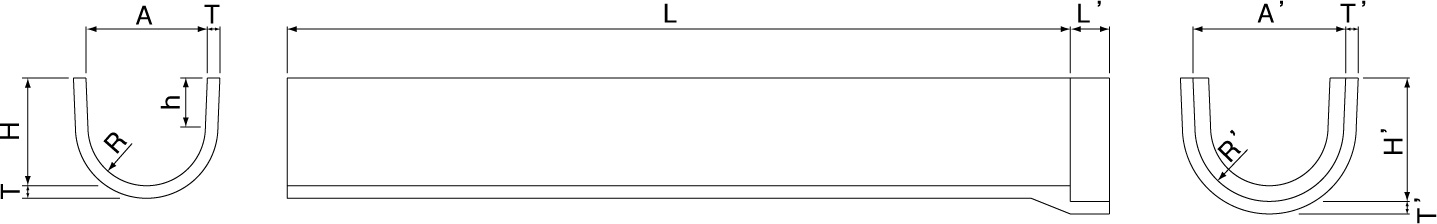

本体

呼称 参考質量
(kg)		 公称寸法 寸法(mm) L（mm）
2m A H T h R A’ H’ T’ L’ R’ 公称長
２ｍ
150 71 160 150 28 75 75 230 183 28 100 108 1,995
200 88 210 200 28 100 100 279 234 28 100 134 1,995
250 110 260 240 30 115 125 332 276 30 100 161 1,995
300 135 310 275 32 125 150 390 315 32 100 190 1,995
350 169 360 315 35 140 175 446 358 35 120 218 1,995
400 205 425 350 38 150 200 517 396 38 120 246 1,995
450 273 480 390 45 165 225 590 445 45 140 280 1,995
500 345 530 425 52 175 250 654 487 52 140 312 1,995
560 420 600 480 58 200 280 736 548 58 140 348 1,995
600 469 640 500 60 200 300 780 570 60 140 370 1,995

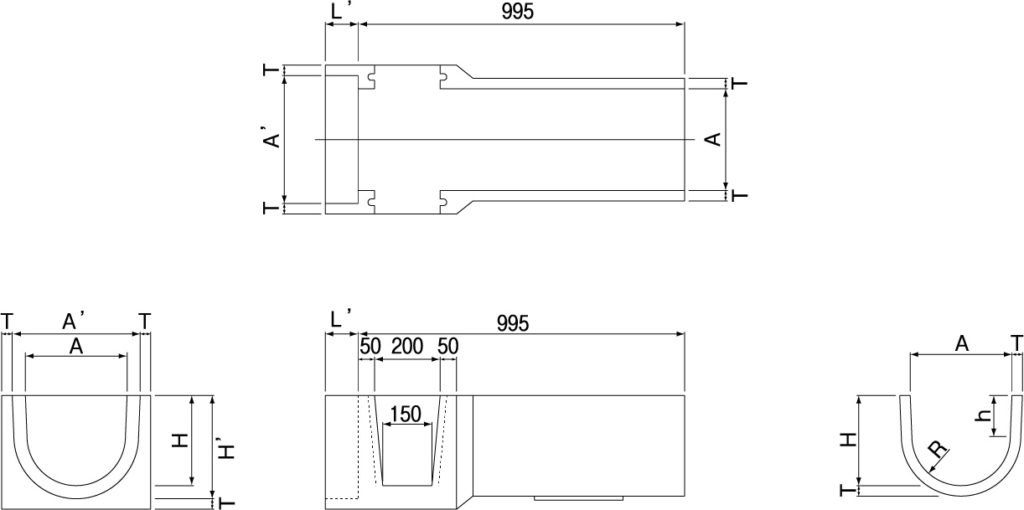

分水溝

呼称 参考質量(kg) 寸法（mm）
Ａ A’ Ｈ H’ Ｔ L’
200 60 210 279 200 234 28 100
250 79 260 332 240 276 30 100
300 97 310 390 275 315 32 100
350 123 360 446 315 358 35 120
400 154 425 517 350 396 38 120

※製品長（L）500mmもございます。
