PRODUCTSMEP-2型(改良型排水溝)

MEP-2型(改良型排水溝)

MEP-2型(改良型排水溝)

製品概要

1割勾配、2.5mの嵩上げおよびT-14荷重に対応した排水溝です。

本体 CADダウンロード PDFダウンロード

本体

呼び名
ha
参考質量
(kg)

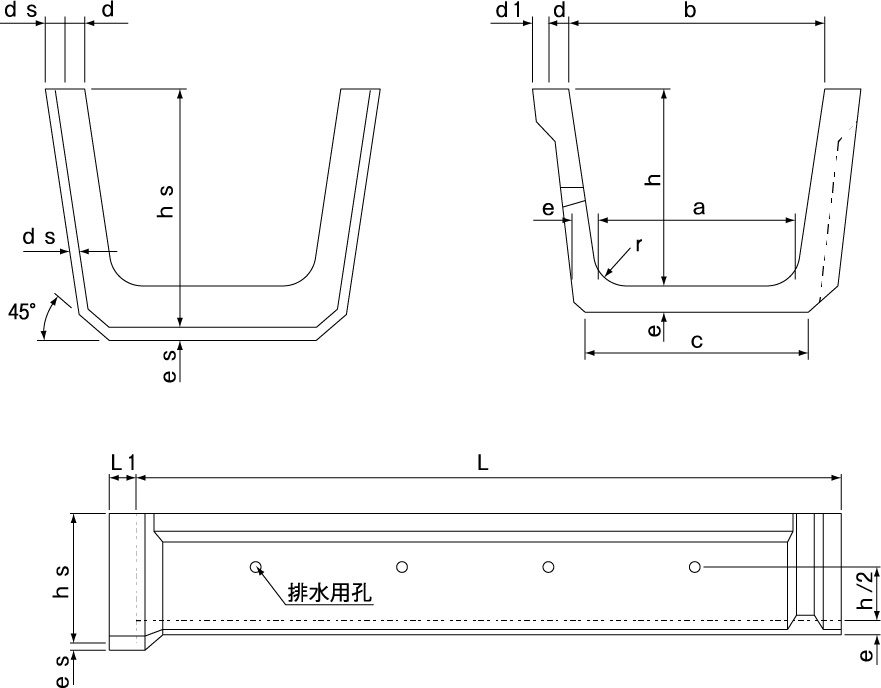

寸法(mm)
b c d d1 e r ℓ1 hs ds es
200× 200 119 260 235 30 20 35 40 1,995 50 243 30 30
250× 250 147 325 285 30 20 35 50 2,000 50 293 30 30
300× 300 201 390 340 35 25 40 50 1,995 50 348 30 35
350× 350 250 455 390 35 25 45 50 2,000 50 403 30 35
400× 300 300 420 350 40 30 50 50 2,000 50 458 35 40
400× 400 325 520 450 40 30 50 50 2,000 50 458 35 40
400× 500 350 620 550 40 30 50 50 2,000 50 458 35 40
400× 600 375 720 650 40 30 50 50 2,000 50 458 35 40
450× 450 368 585 495 40 30 50 50 2,000 50 508 35 40
500× 300 356 450 355 40 30 55 60 2,000 50 563 35 40
500× 400 395 550 455 40 30 55 60 2,000 50 563 35 40
500× 500 441 650 555 45 30 55 60 2,000 50 563 40 45
500× 600 470 750 655 45 30 55 60 2,000 50 563 40 45
600× 300 502 480 365 45 30 65 60 2,000 50 673 40 45
600× 400 521 580 465 45 30 65 60 2,000 50 673 40 45
600× 500 576 680 565 45 30 65 60 2,000 50 673 40 45
600× 600 600 780 665 50 30 65 60 2,000 50 673 45 50
600× 800 665 980 865 50 30 65 60 2,000 50 673 45 50
