LCC（開渠）

製品概要

Ｌ型側壁・現場打ち底版を分割して現場で組み立て施工を行う開渠水路です。
Ｌ型側壁の規格を組み合わせることで、水路の高さ・幅が自由に設定できます。

本体 特長 参考規格 CADダウンロード PDFダウンロード

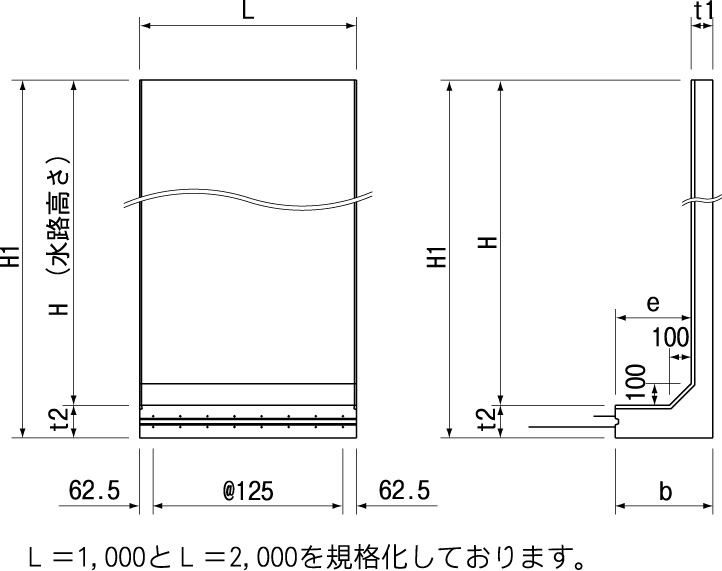

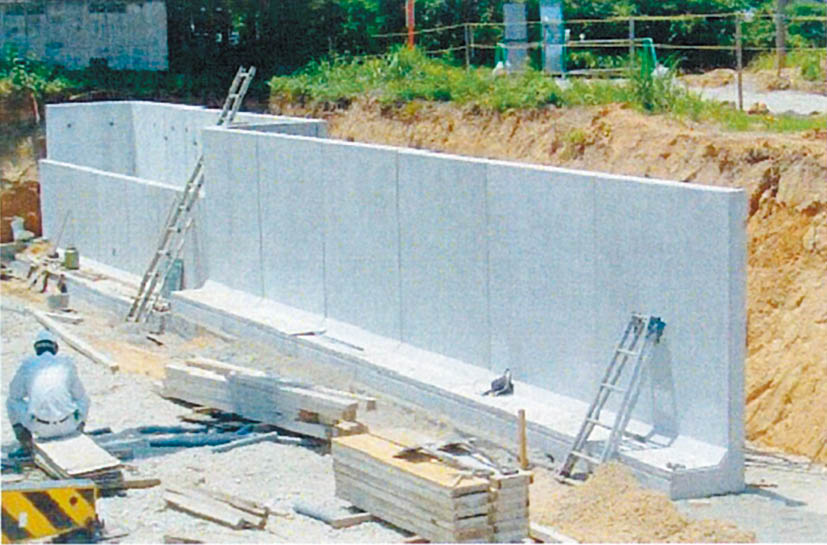

本体

特長

  • 製品を並べるだけで水路の築造ができ、「工期の短縮」「交通障害・建設公害の低減」が可能なので経済的です。
  • 現場打ち工法に比べ施工が非常に簡単で、熟練した職人もほとんど必要としません。
    また、時期・天候によって施工が妨げられることも少なく、施工管理が容易です。
  • 表面に模様を施した製品も製造でき、周辺環境に調和した構造物の築造ができます。
  • 水路の幅や高さがｍｍ単位で調節でき、開渠、暗渠用として使用できます。
    また組み合わせが自由ですので、様々な条件のもとで対応できます。
  • 鉄筋のかぶりが自由にとれるため、塩害対策仕様にも対応できます。

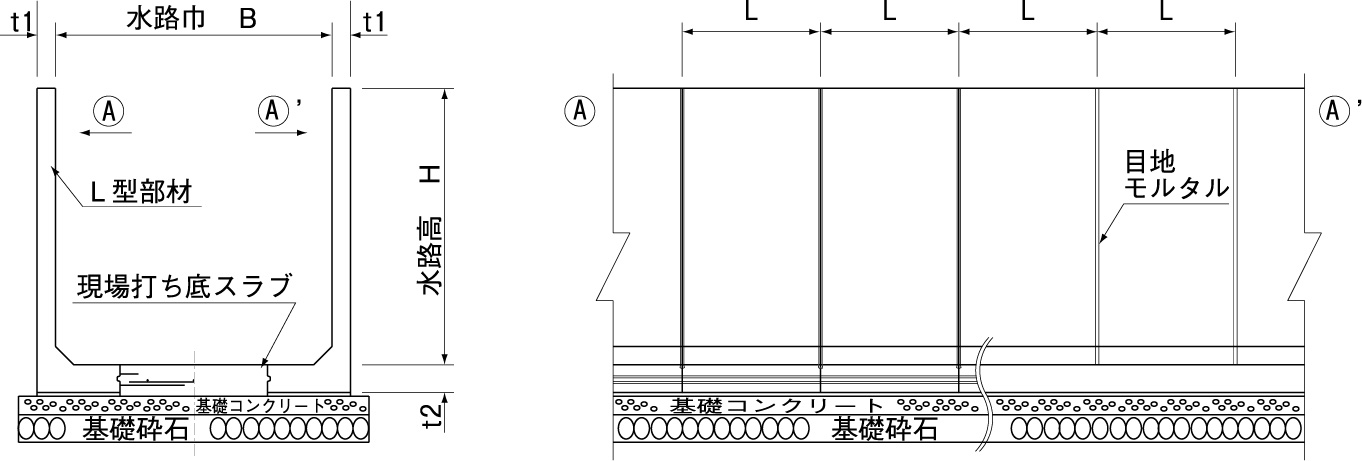

Ｌ型開渠構造図

参考規格

設計条件 土の単位体積重量 γs=19kN/m3
内部摩擦角 φ＝30°
水位 外水のみ1/2H考慮
検討水路幅 H≦1,000……B=1,000
H>1,100……B=H

ｑ＝10kN/m3

呼び名 参考質量(kg) 寸法（mm）
H t1 t2 H1 b e
500 613 500 100 150 650 450 350
600 663 600 750
700 713 700 850
800 763 800 950
900 813 900 1,050
1,000 863 1,000 1,150
1,100 913 1,100 1,250
1,200 963 1,200 1,350
1,300 1,013 1,300 1,450
1,400 1,063 1,400 1,550
1,500 1,480 1,500 130 200 1,700 480
1,600 1,545 1,600 1,800
1,700 1,610 1,700 1,900
1,800 1,875 1,800 2,000 680 550
1,900 1,940 1,900 2,100
2,000 2,225 2,000 150 2,200 700
2,100 2,300 2,100 2,300
2,200 2,375 2,200 2,400 750
2,300 2,450 2,300 2,500
2,400 2,525 2,400 2,600
2,500 3,463 2,500 200 250 2,750

ｑ＝7kN/m3

呼び名 参考質量(kg) 寸法（mm）
H t1 t2 H1 b e
500 613 500 100 150 650 450 350
600 663 600 750
700 713 700 850
800 763 800 950
900 813 900 1,050
1,000 863 1,000 1,150
1,100 913 1,100 1,250
1,200 963 1,200 1,350
1,300 1,013 1,300 1,450
1,400 1,063 1,400 1,550
1,500 1,113 1,500 1,650
1,600 1,163 1,600 1,750
1,700 1,213 1,700 1,850
1,800 1,555 1,800 130 1,950 480
1,900 1,940 1,900 200 2,100 680 550
2,000 2,005 2,000 2,200
2,100 2,070 2,100 2,300
2,200 2,135 2,200 2,400
2,300 2,450 2,300 150 2,500 750
2,400 2,525 2,400 2,600
2,500 2,600 2,500 2,700

※上記以外の寸法・設計条件にも対応可能ですので、ご検討時にはご一報ください。
