製品概要

震度6「烈震」相当の地震動に対して設計した防火水槽です。
各地域の防火水槽設置基準に対応しています。
(財)日本消防設備安全センター認定製品です。

概要・特長 認定形式(全国用) 構造図(全国用) Aタイプ 構造図(全国用) Bタイプ 構造図(全国用) Cタイプ 必要地耐力(全国用) 標準仕様 コンクリート製水槽のメリット 多目的利用 CADダウンロード PDFダウンロード

概要・特長

HC式防火水槽・HC式耐震性貯水槽は、群を抜いた施工実績の豊富さ、広範囲に甚大な被害をもたらした阪神大震災の激震にも耐えた実績が、その信頼性の高さと安全性を証明しています。

  • (財)日本消防設備安全センター認定製品
    HC式防火水槽・HC式耐震性貯水槽は(財)日本消防設備安全センターの型式認定を取得しています。昭和59年に型式認定第1号を取得して以来、お客様のご要望にお応えすべく規格を増やし、現在では22型式を数えるまでになりました。
  • 抜群の施工実績
    数ある水槽の中で「HC式」の施工実績は群を抜いています。
    お客様からご信頼をいただいている証と自負しております。
  • 豊富なオプション仕様
    お客様からの様々なご要望から生まれた数多くのオプション仕様が「HC式」の強みです。ご要望をお気軽にご相談下さい。
  • 確かな耐震設計
    震度6「烈震」相当の地震動に対して設計されています。阪神大震災の激震にも耐えた実績は「HC式」の耐震性能を証明しています。

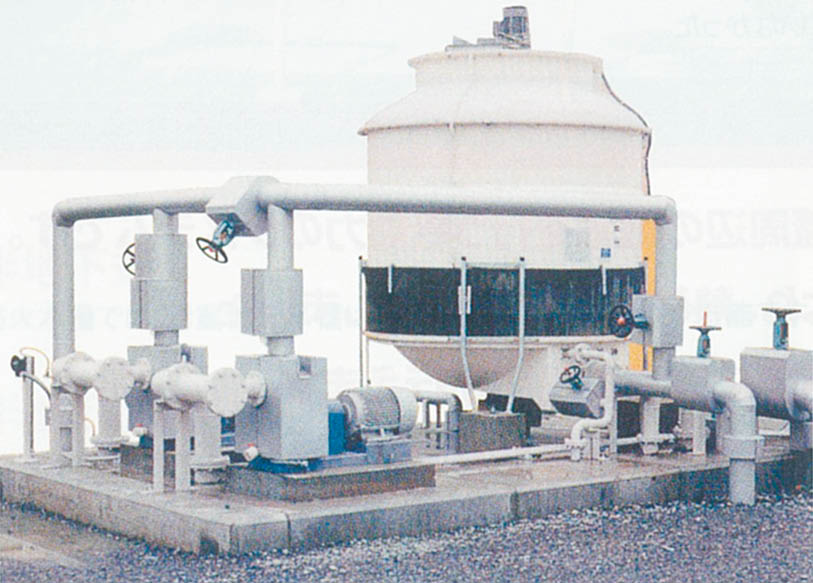

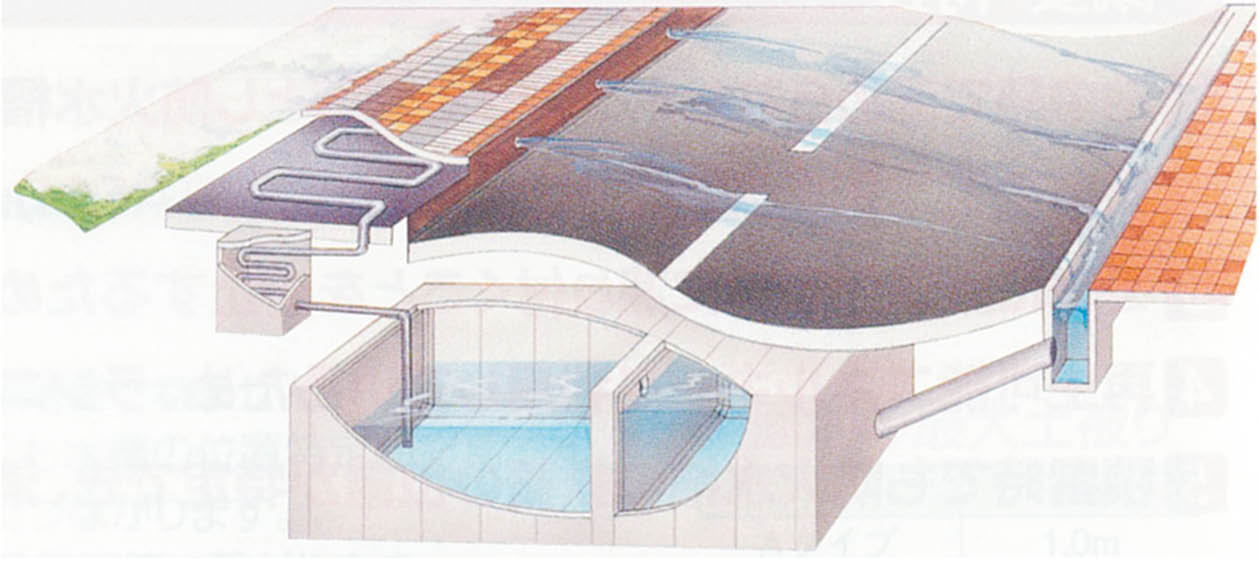

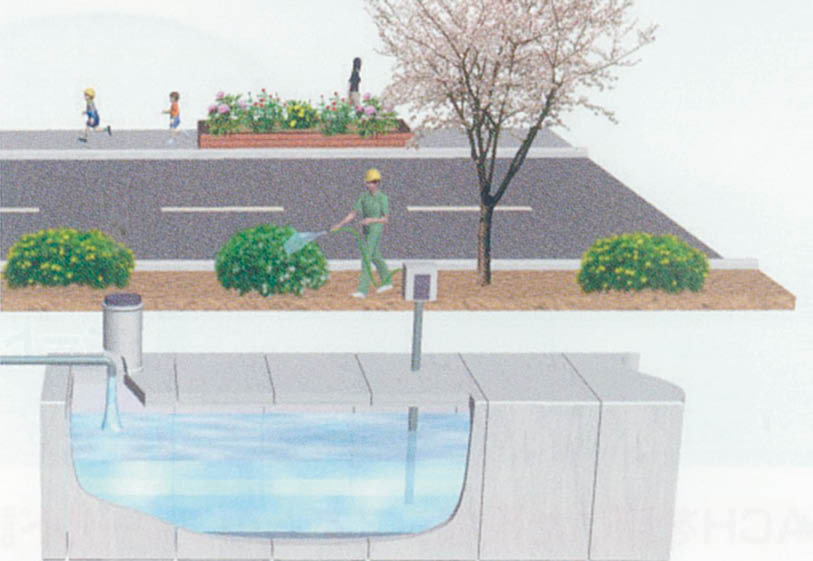

  • 多目的用途への使用

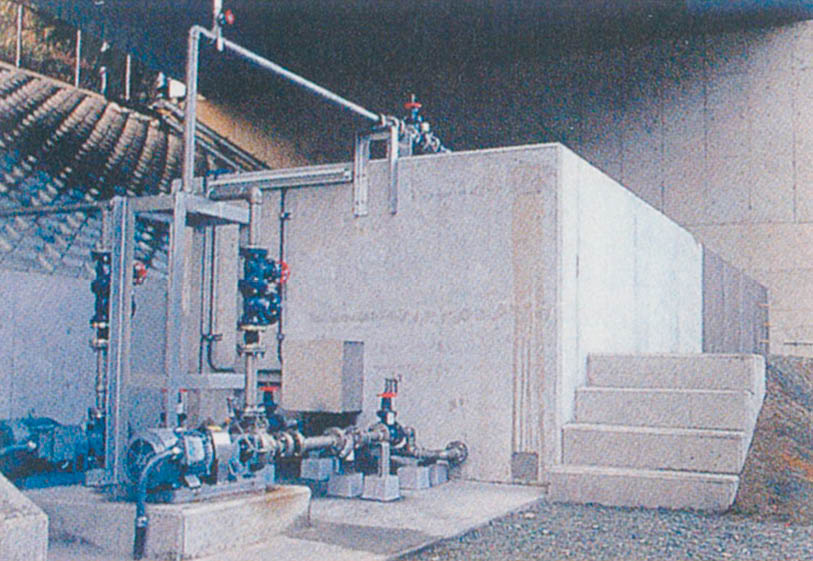

    「HC式」の確実に『水を貯める』技術は消防水利のみならず、様々な用途、目的にご使用いただいております。

認定形式(全国用)

HC式防火水槽・HC式耐震性貯水槽は、22型式について(財)日本消防設備安全センターの型式認定を取得しています。豊富な型式から設置条件にマッチした型式をご選定いただけます。

40m3級

防火水槽

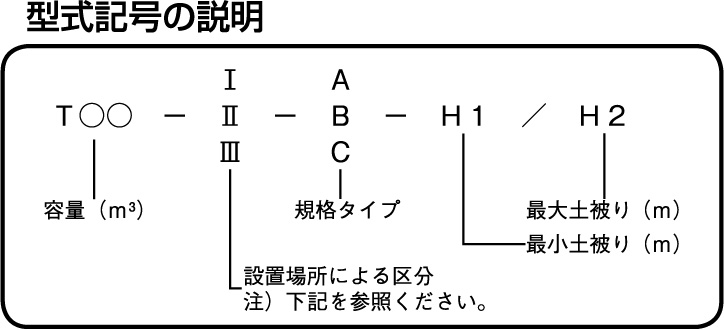

認定番号 型式記号 水槽実容量(m3) 適用土被り(m)
防-84501-1号 T40-I-B-1.0/1.5 40.31 1.0~1.5
T40-II-B-0.1/1.0 0.1~1.0
防-84502-1号 T40-I-A-1.0/1.5 40.16 1.0~1.5
T40-II-A-0.0/1.0 0.0~1.0
防-84503-1号 T40-I-B-0.0/1.0 40.31 0.0~1.0
防-84504-1号 T40-I-A-0.0/1.0 40.16 0.0~1.0
防-97243-1号 T40-I-A-1.5/2.3 40.16 1.5~2.3
T40-II-A-1.0/1.6 1.0~1.6
T40-III-A-0.0/1.0 0.0~1.0
防-92160-1号 T40-I-C-0.0/2.3 40.06 0.0~2.3
T40-II-C-0.0/2.3



耐震性貯水槽
認定番号 型式記号 水槽実容量(m3) 適用土被り(m)
耐-00001-1号 T40-I-A-0.0/1.0 40.16 0.0~1.0
耐-00002-2号 T40-I-A-1.0/1.5 40.16 1.0~1.5
T40-II-A-0.0/1.0 0.0~1.0
耐-00003-1号 T40-I-A-1.5/2.3 40.16 1.5~2.3
T40-II-A-1.0/1.6 1.0~1.6
T40-III-A-0.0/1.5 0.0~1.5
耐-00004-1号 T40-I-B-0.0/1.0 40.31 0.0~1.0
耐-00005-1号 T40-I-B-1.0/1.5 40.31 1.0~1.5
T40-II-B-0.1/1.0 0.1~1.0
耐-00006-1号 T40-I-C-0.0/2.3 40.06 0.0~2.3
T40-II-C-0.0/2.3
T40-III-C-0.1/2.3 0.1~2.3

60~90m3級

耐震性貯水槽
認定番号 型式記号 水槽実容量(m3) 適用土被り(m)
耐-96001-1号 T60-I-B-0.0/1.0 65.06 0.0~1.0
T70-I-B-0.0/1.0 77.44
T80-I-B-0.0/1.0 89.81
耐-96002-1号 T60-I-B-1.0/1.5 65.06 1.0~1.5
T70-I-B-1.0/1.5 77.44
T80-I-B-1.0/1.5 89.81
T60-II-B-0.1/1.0 65.06 0.1~1.0
T70-II-B-0.1/1.0 77.44
T80-II-B-0.1/1.0 89.81
耐-96059-1号 T60-I-A-0.0/1.0 60.29 0.0~1.0
T70-I-A-0.0/1.0 70.35
T80-I-A-0.0/1.0 80.42
T90-I-A-0.0/1.0 90.48
耐-96060-1号 T60-II-A-1.0/1.5 60.29 1.0~1.5
T70-II-A-1.0/1.5 70.35
T80-II-A-1.0/1.5 80.42
T90-II-A-1 .0/1.5 90.48
T60-III-A-0.0/1.5 60.29 0.0~1.5
T70-III-A-0.0/1.5 70.35
T80-III-A-0.0/1.5 80.42
T90-III-A-0.0/1.5 90.48
耐-96061-1号 T60-I-A-1.0/1.5 60.29 1.0~1.5
T70-I-A-1.0/1.5 70.35
T80-I-A-1.0/1.5 80.42
T90-I-A-1.0/1.5 90.48
T60-II-A-0.0/1.0 60.29 0.0~1.0
T70-II-A-0.0/1.0 70.35
T80-II-A-0.0/1.0 80.42
T90-II-A-0.0/1.0 90.48

100m3級

耐震性貯水槽
認定番号 型式記号 水槽実容量(m3) 適用土被り(m)
耐-09161-1号 T100-I-B-0.0/1.0 102.19 0.0~1.0
耐-09162-1号 T100-I-B-1.0/1.5 102.19 1.0~1.5
T100-II-B-0.1/1.0 102.19 0.1~1.0
耐-09163-1号 T100-I-A-0.0/1.0 100.55 0.0~1.0
耐-09164-1号 T100-II-A-1.0/1.5 100.55 1.0~1.5
T100-III-A-0.0/1.5 100.55 0.0~1.5
耐-09165-1号 T100-I-A-1.0/1.5 100.55 1.0~1.5
T100-II-A-0.0/1.0 100.55 0.0~1.0

設置場所による区分

▽防火水槽
I型…公園、宅地等自動車の進入するおそれのない場所
II型…I型以外の場所で、総重量14tf(140kN)から20tf (200kN)の自動車荷重が載荷される場所
III型…I型以外の場所で、総重量25tf(250kN)の自動車荷重が載荷される場所
▽耐震性貯水槽
I型…公園、宅地等自動車の進入する恐れのない場所
II型…I型以外の場所で、総重量20tf(200kN)の自動車荷重が載荷される場所
II型…I型以外の場所で、総重量25tf(250kN)の自動車荷重が載荷される場所

ご注意ください!
国の補助対象事業における40m3級の使用につきましては、耐震性貯水槽の使用が必要です。
ご不明な点につきましては、お問い合わせ下さい。

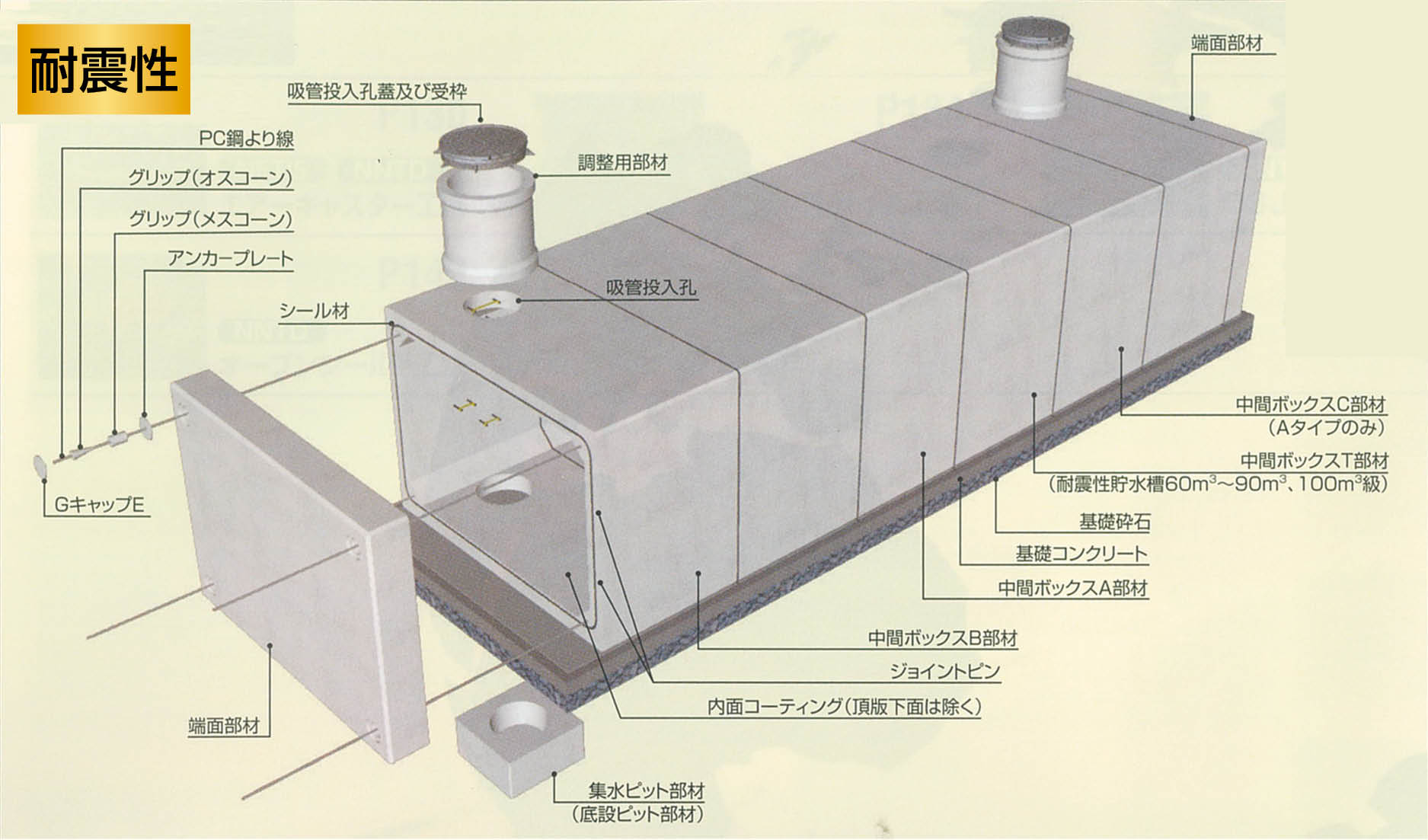

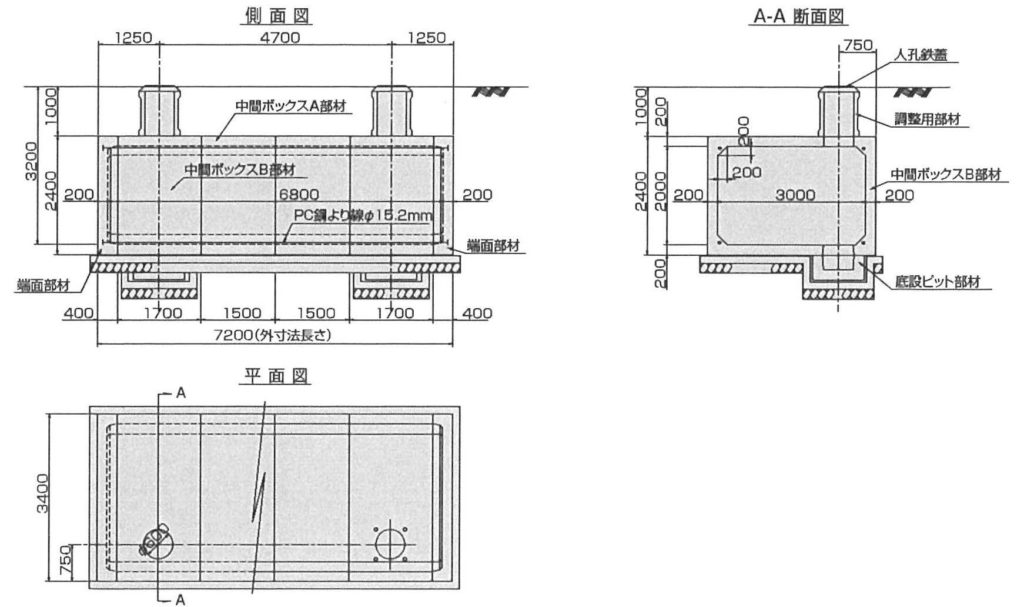

構造図(全国用) Aタイプ

Aタイプ(10m3、20m3、30m3、40m3、50m3、60m3、70m3、80m3、90m3、100m3)

防火水槽製品質量(単位:kg)

型式記号
T40-I-A-0.0/1.0 T40-I-A-1.0/1.5
T40-II-A-0.0/1.0
T40-I-A-1.5/2.3
T40-II-A-1.0/1.6
T40-III-A-0.0/1.0
部材名 中間ボックスA部材 8,115 8,280 8,325
中間ボックスB部材 9,005 9,210 9,260
中間ボックスC部材 9,230 9,415 9,460
端面部材 5,090

耐震性貯水槽製品質量(単位:kg)

型式記号
T40-I-A-0.0/1.0 T40-I-A-1.0/1.5
T40-II-A-0.0/1.0
T40-I-A-1.5/2.3
T40-II-A-1.0/1.6
T40-III-A-1.0/1.5
部材名 中間ボックスA部材 8,115 8,280 8,235
中間ボックスB部材 9,005 9,210 9,260
中間ボックスC部材 9,230 9,415 9,460
中間ボックスT部材 9,235 9,425 9,470
端面部材 5,090

標準歩掛表(土被り1.0m ピットPH500使用)

工種 容    量 10m3 20m3 30m3 40m3 50m3 60m3 70m3 80m3 90m3 100m3

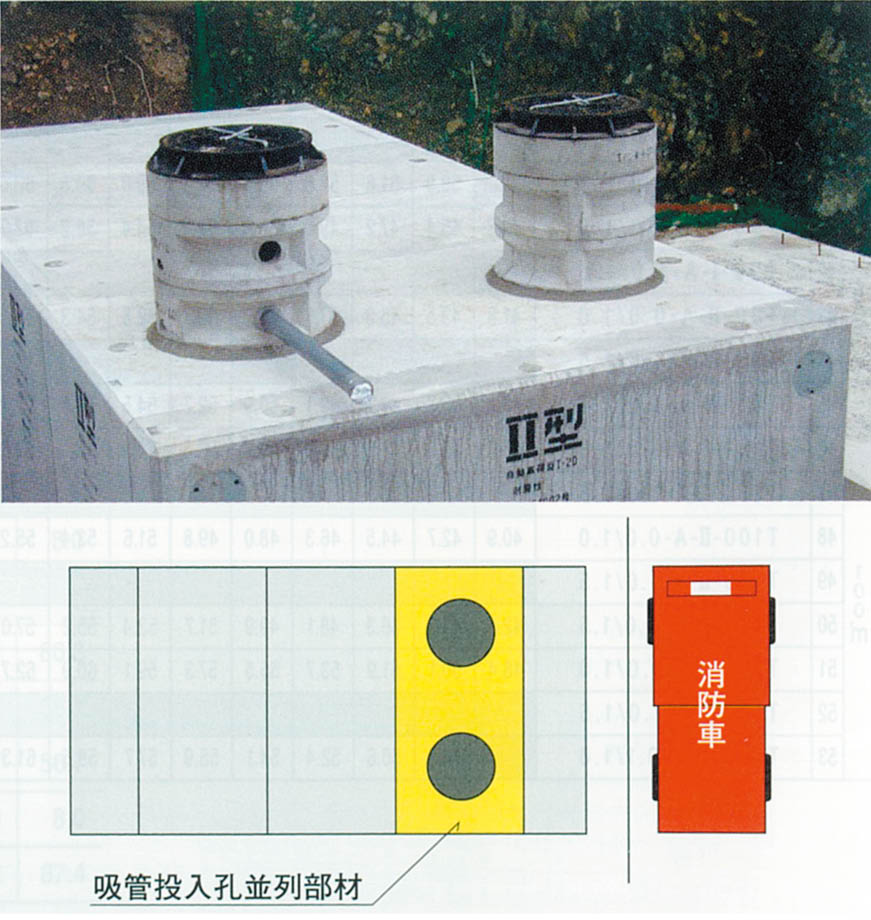

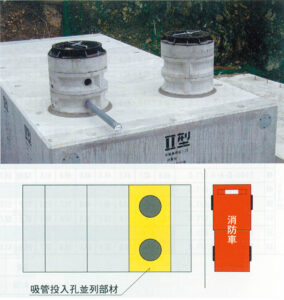

吸管投入孔個数 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
外寸法長さ 2.5m 4.0 m 4.2m 5.5m 5.7 m 7.2m 8.9m 10.6m 12.3m 14.0m 15.7m 17.4m
躯体工 中間ボックスA部材(L=1.5m)(個) 0 1 0 2 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
中間ボックスB部材(L=1.7m)(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
中間ボックスC部材(L=1.7m)(個) 0 0 0 0 0 1 0 2 1 3 2 4 3 4 3 5 4 6 5
中間ボックスT部材(L=1.7m)(個) 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1
端面部材(L=0.4m)(個) 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
底設、集水ピット部材(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
調整用部材(RH900)(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
吸管投入孔蓋(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
本体部材緊張工 PC綱より線φ15.2mm(m) 12.4 18.4 19.2 24.4 25.2 31.2
PC綱より線φ21.8mm(m) 38.0 44.8 51.6 64.0 70.8 77.6
PC綱より線定着具(組) 8.0 16.0

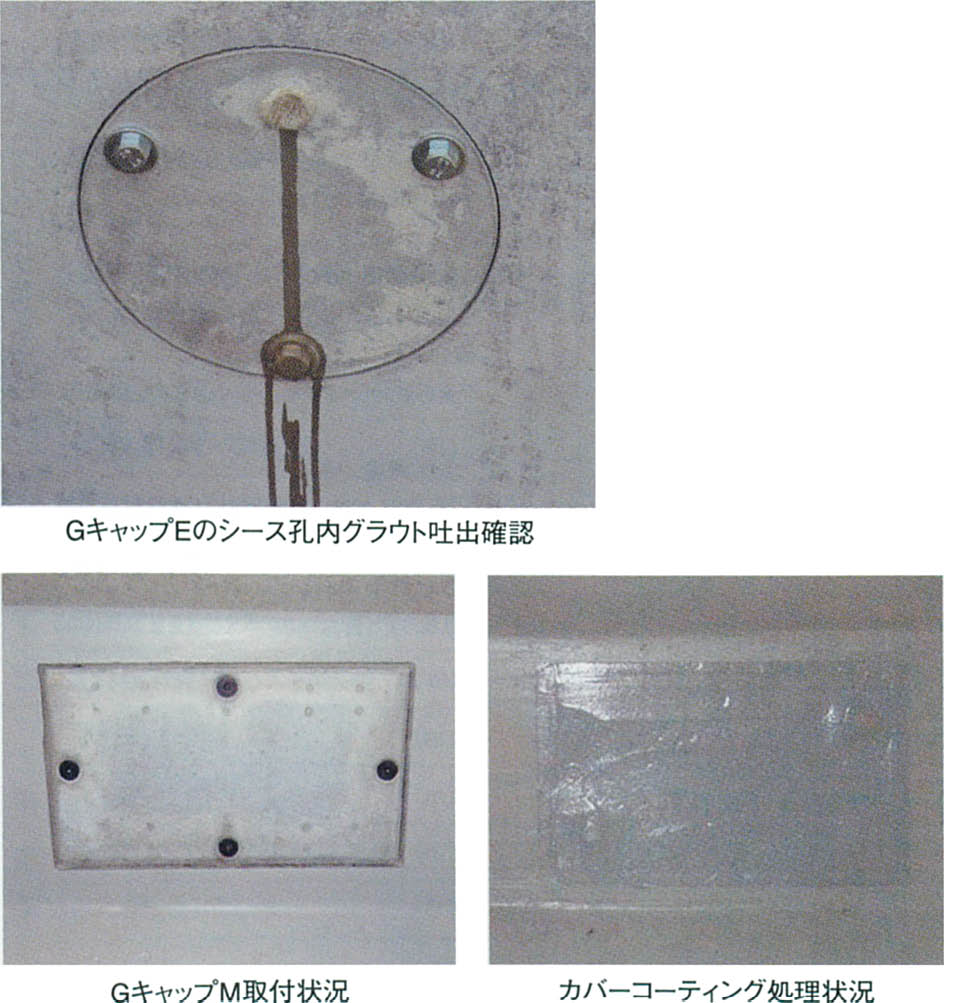

本体グラウト工 グラウト材(ℓ) 30.0 36.0 41.0 42.0 48.0 54.0 61.0 68.0 94.0 101.0 107.0
端部処理材(式) 1.0
ピット工 緊結材(ケ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0
その他消耗材(式) 1.0
防水工 コーティング材(m2) 27.8 39.8 40.8 50.4 51.4 61.0 62.0 73.0 74.0 85.0 86.0 97.0 98.0 108.8 109.8 120.7 121.7 132.7 133.7
コーキング材(m) 21.1 30.6 32.6 40.1 42.1 49.7 51.7 59.2 61.2 68.7 70.7 78.3 80.3 92.0 94.0 101.5 103.5 111.0 113.0
バックアップ材(m) 21.1 30.6 32.6 40.1 42.1 49.7 51.7 59.2 61.2 68.7 70.7 78.3 80.3 92.0 94.0 101.5 103.5 111.0 113.0
ボルト孔コーキング(ケ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0
シール材(5×15×12)(m) 28.8 39.1 47.2 49.3 57.4 59.6 67.7 69.8 77.9 80.1 88.2 90.4 98.5 100.6 108.7 110.9 119.0 121.1 129.2

※耐震性貯水槽(40、60、70、80、90、100m3)には、ピットPH300も使用できます。

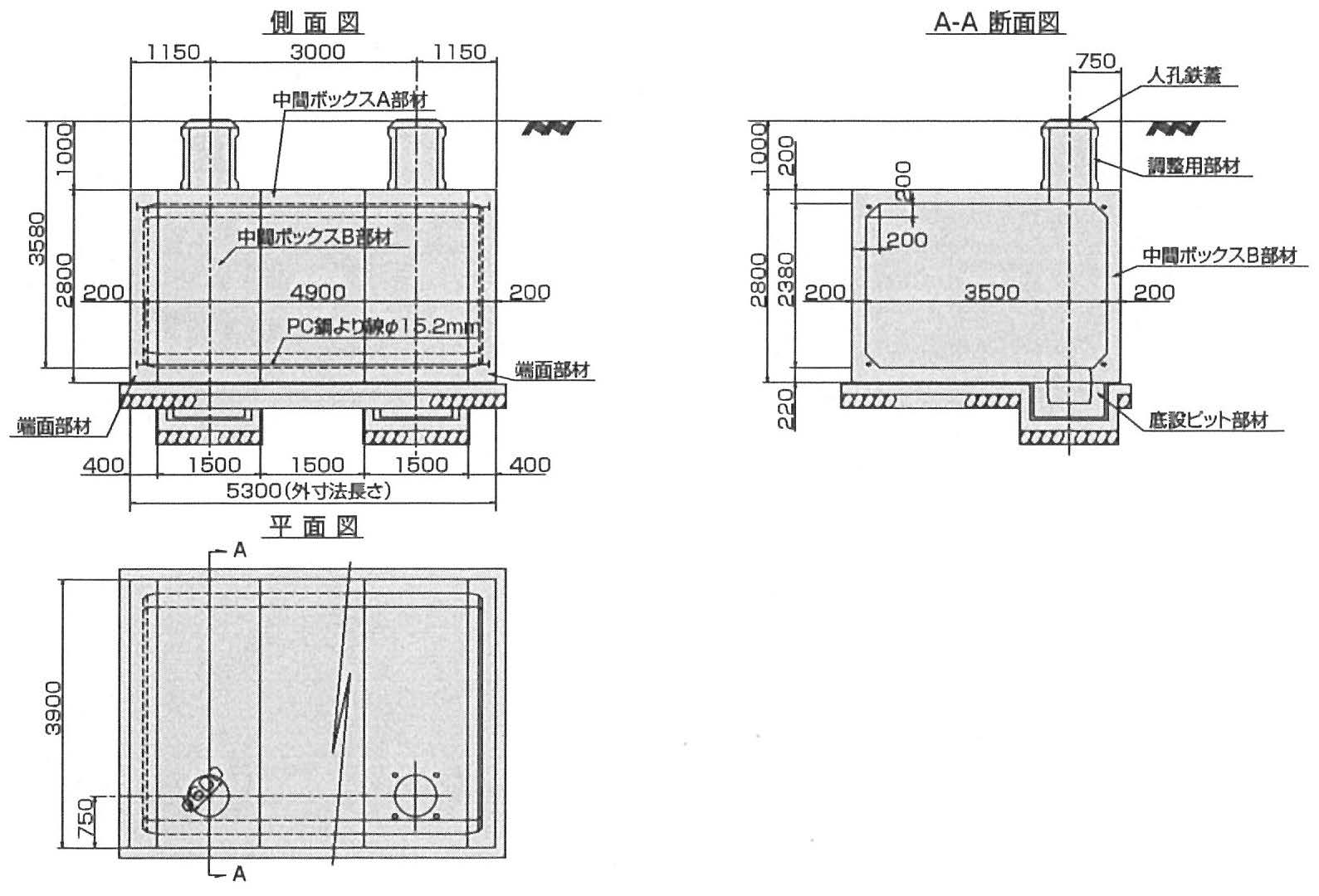

構造図(全国用) Bタイプ

Bタイプ(10m3、20m3、30m3、40m3、50m3、60m3、70m3、80m3、90m3、100m3)

防火水槽製品質量(単位:kg)

型式記号
T40-I-B-0.0/1.0 T40-I-B-1.0/1.5
T40-II-B-0.1/1.0
部材名 中間ボックスA部材 9,775 9,960
中間ボックスB部材 9,535 9,745
端面部材 6,640

耐震性貯水槽製品質量(単位:kg)

型式記号
T40-I-B-0.0/1.0 T40-I-B-1.0/1.5
T40-II-B-0.0/1.0
部材名 中間ボックスA部材 9,775 9,960
中間ボックスB部材 9,535 9,745
中間ボックスT部材 9,780 9,965
端面部材 6,640

標準歩掛表(土被り1.0m ピットPH500使用)

工種 容量 10m3 20m3 40m3 50m3 60m3 70m3 80m3 100m3
吸管投入孔個数 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2
外寸法長さ 2.3m 3.8m 5.3m 6.8 m 8.3m 9.8m 11.3m 12.8m
躯体工 中間ボックスA部材(L=1.5m)(個) 0 1 0 2 1 3 2 4 3 5 4 5 4 6 5
中間ボックスB部材(L=1.5m)(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2
中間ボックスT部材(L=1.5m)(個) 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1
端面部材(L=0.4m)(個) 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
底設、集水ピット部材(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2
調整用部材(RH900)(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2
吸管投入孔蓋(個) 1 1 2 1 2 1 2 1 2 1 2 1 2 1 2
本体部材緊張工 PC綱より線φ15.2mm(m) 11.6 17.6 23.6
PC綱より線φ21.8mm(m) 29.6 35.6 41.6 53.2 59.2
PC綱より線定着具(組) 8.0 16.0
本体グラウト工 グラウト材(ℓ) 29.0 35.0 41.0 46.0 52.0 58.0 84.0 89.0
端部処理材(式) 1.0
ピット工 緊結材(ケ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0
その他消耗材(式) 1.0
防水工 コーティング材(m2) 33.6 46.1 47.2 58.7 59.7 71.2 72.2 83.7 84.8 96.3 97.3 108.6 109.6 121.1 122.1
コーキング材(m) 24.6 35.9 37.9 47.2 49.2 58.5 60.5 69.8 71.8 81.1 83.1 96.5 98.5 107.8 109.8
バックアップ材(m) 24.6 35.9 37.9 47.2 49.2 58.5 60.5 69.8 71.8 81.1 83.1 96.5 98.5 107.8 109.8
ボルト孔コーキング(ケ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0 4.0 8.0
シール材(5×15×12)(m) 32.4 44.5 52.6 56.5 64.6 68.6 76.7 80.6 88.7 92.7 100.8 104.8 112.9 116.8 124.9

耐震性貯水槽(40、60、70、80、100m3)には、ピットPH300も使用できます。

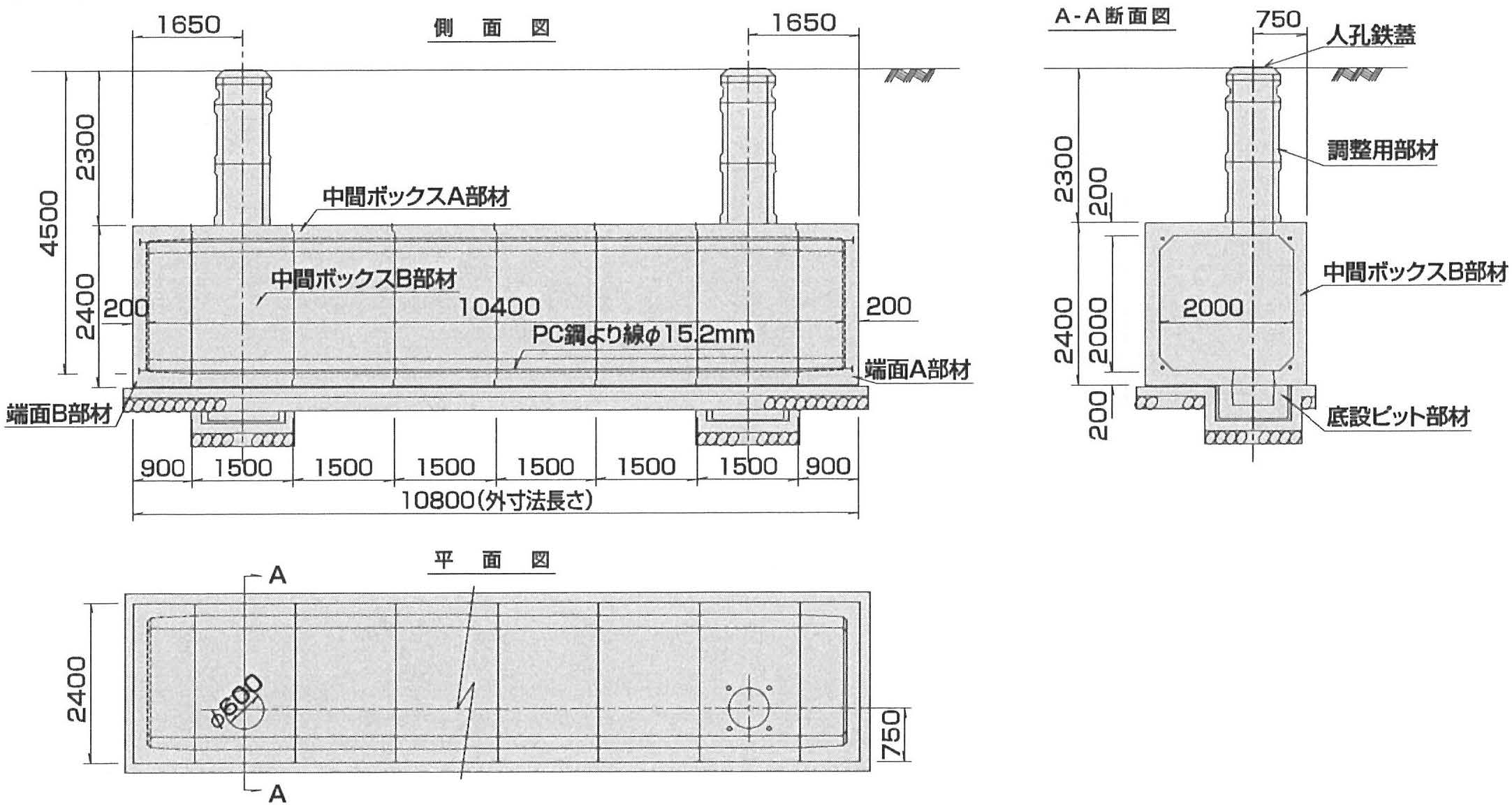

構造図(全国用) Cタイプ

Cタイプ(10m3、20m3、30m3、40m3)

防火水槽製品質量(単位:kg)

型式記号
T40-I-C-0.0/2.3
T40-II-C-0.0/2.3
部材名 中間ボックスA部材 6,665
中間ボックスB部材 6,430
中間ボックスC部材 4,450
端面A部材 6,835
端面B部材 6,705

※中間ボックスC部材は、40m3には使用できません。

耐震性貯水槽製品質量(単位:kg)

型式記号
T40-I-C-0.0/2.3
T40-II-C-0.0/2.3
T40-III-C-0.1/2.3
部材名 中間ボックスA部材 6,665
中間ボックスB部材 6,430
中間ボックスC部材 4,450
端面A部材 6,835
端面B部材 6,705

※中間ボックスC部材は、40m3には使用できません。

標準歩掛表(土被り2.3m ピットPH500使用)

工種 容量 10m3 20m3 30m3 40m3
吸管投入孔個数 1 1 2 1 2 1 2
外寸法長さ 3.3m 5.8m 8.3m 10.8m


中間ボックスA部材(L=1.5m)(個) 0 1 0 2 1 5 4
中間ボックスB部材(L=1.5m)(個) 1 1 2 1 2 1 2
中間ボックスC部材(L=1.0m)(個) 0 1 1 2 2 0 0
端面A部材(L=0.9m)(個) 1 1 1 1 1 1 1
端面B部材(L=0.9m)(個) 1 1 1 1 1 1 1
底設ピット部材(個) 1 1 2 1 2 1 2
調整用部材(RH100)(個) 1 1 2 1 2 1 2
調整用部材(RH300)(個) 1 1 2 1 2 1 2
調整用部材(RH900)(個) 2 2 4 2 4 2 4
吸管投入孔蓋(個) 1 1 2 1 2 1 2
本体部材緊張工 PC綱より線φ15.2mm(m) 15.6 25.6 35.6 45.6
PC綱より線定着具(組) 8.0
本体グラウト工 グラウト材(ℓ) 27.0 36.0 46.0 55.0
端部処理材(式) 1.0
ピット工 緊結材(ヶ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0
その他消耗材(式) 1.0
防水工 コーティング材(m2) 28.5 45.9 46.9 63.2 64.2 79.3 80.3
コーキング材(m) 17.1 32.1 34.1 47.2 49.2 54.7 56.7
バックアップ材(m) 17.1 32.1 34.1 47.2 49.2 54.7 56.7
ボルト孔コーキング(ヶ) 4.0 4.0 8.0 4.0 8.0 4.0 8.0
シール材(5×15×12)(m) 31.6 47.8 63.0 64.1 79.3 72.2 87.4

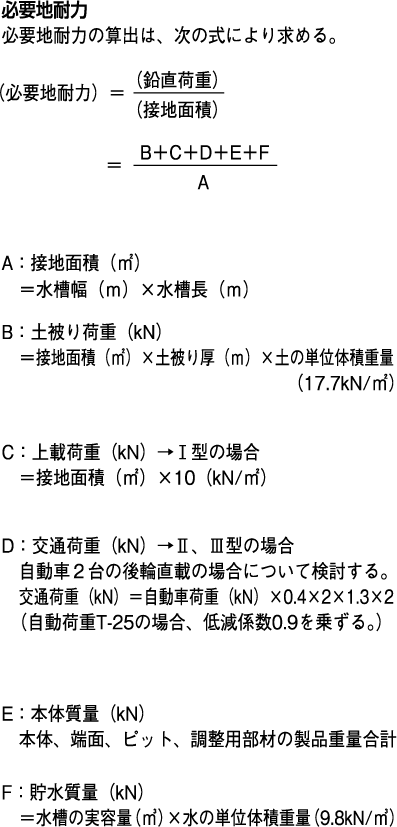

必要地耐力(全国用)

単位(KN/m2)

土被り(m)
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3
40
m3
1 T40-I-A-0.0/1.0 44.8 46.5 48.3 50.2 51.9 53.8 55.6 57.4 59.2 61.0 62.8
2 T40-I-A-1.0/1.5 63.1 64.9 66.8 68.5 70.4 72.2
3 T40-I-A-1.5/2.3 72.3 74.0 75.9 77.7 79.5 81.3 83.1 84.9 86.7
4 T40-II-A-0.0/1.0 52.0 53.8 55.6 57.4 59.2 61.1 62.9 64.7 66.5 68.3 70.1
5 T40-II-A-1.0/1.6 70.2 72.0 73.8 75.6 77.4 79.2 81.0
6 T40-III-A-0.0/1.5 54.2 56.0 57.8 59.7 61.4 63.3 65.1 66.9 68.7 70.5 72.3 74.1 75.9 77.7 79.6 81.4
7 T40-I-B-0.0/1.0 50.1 51.9 53.7 55.6 57.4 59.2 61.0 62.8 64.6 66.5 68.3
8 T40-I-B-1.0/1.5 68.6 70.4 72.2 74.0 75.8 77.7
9 T40-II-B-0.1/1.0 62.3 64.2 66.0 67.8 69.6 71.4 73.2 75.0 76.9 78.7
10 T40-I-C-0.0/2.3 46.1 47.8 49.6 51.5 53.2 55.1 56.9 58.7 60.5 62.3 64.1 65.9 67.7 69.5 71.3 73.2 74.9 76.8 78.6 80.4 82.2 84.0 85.8 87.6
11 T40-II-C-0.0/2.3 52.1 53.9 55.7 57.5 59.3 61.1 62.9 64.7 66.5 68.3 70.2 72.0 73.8 75.6 77.4 79.2 81.0 82.8 84.6 86.4 88.2 90.1 91.8 93.7
12 T40-III-C-0.1/2.3  - 55.9 57.7 59.5 61.3 63.1 64.9 66.7 68.5 70.3 72.2 74.0 75.8 77.6 79.4 81.2 83.0 84.8 86.6 88.4 90.3 92.1 93.9 95.7
60
m3
13 T60-I-A-0.0/1.0 44.1 45.9 47.7 49.5 51.3 53.1 54.9 56.6 58.5 60.3 62.1 ・ピット部材PH500を2個使用の場合
・60m3、70m3は、中間ボックスT部材使用の場合

14 T60-I-A-1.0/1.5 62.4 64.2 66.0 67.7 69.5 71.3
15 T60-II-A-0.0/1.0 45.9 47.7 49.5 51.3 53.1 54.9 56.7 58.5 60.3 62.1 63.9
16 T60-II-A-1.0/1.5 64.0 65.8 67.6 69.4 71.2 73.0
17 T60-III-A-0.0/1.5 47.5 49.2 51.0 52.8 54.6 56.4 58.2 60.0 61.8 63.6 65.4 67.2 69.0 70.8 72.6 74.4
18 T60-I-B-0.0/1.0 49.0 50.8 52.6 54.4 56.2 58.0 59.8 61.6 63.4 65.2 67.0
19 T60-I-B-1.0/1.5 67.3 69.1 70.9 72.7 74.5 76.3
20 T60-II-B-0.1/1.0  - 54.0 55.8 57.6 59.4 61.2 63.0 64.8 66.6 68.4 70.2
70
m3
21 T70-I-A-0.0/1.0 43.9 45.7 47.5 49.3 51.1 52.9 54.7 56.4 58.2 60.0 61.8
22 T70-I-A-1.0/1.5 62.1 63.9 65.7 67.5 69.3 71.1
23 T70-II-A-0.0/1.0 44.2 45.9 47.7 49.5 51.3 53.1 54.9 56.7 58.5 60.3 62.1
24 T70-II-A-1.0/1.5 62.2 64.0 65.8 67.5 69.3 71.1
25 T70-III-A-0.0/1.5 45.5 47.3 49.1 50.9 52.6 54.4 56.2 58.0 59.8 61.6 63.4 65.2 67.0 68.8 70.6 72.4
26 T70-I-B-0.0/1.0 48.8 50.5 52.3 54.1 55.9 57.7 59.5 61.3 63.1 64.9 66.7
27 T70-I-B-1.0/1.5 67.0 68.8 70.6 72.4 74.2 76.0
28 T70-II-B-0.1/1.0  - 51.7 53.5 55.3 57.1 58.9 60.7 62.5 64.3 66.1 67.9
80
m3
29 T80-I-A-0.0/1.0 43.8 45.5 47.3 49.1 50.9 52.7 54.5 56.3 58.1 59.9 61.7
30 T80-I-A-1.0/1.5 62.0 63.8 65.6 67.3 69.1 70.9
31 T80-II-A-0.0/1.0 42.8 44.6 46.4 48.2 50.0 51.8 53.5 55.3 57.1 58.9 60.7
32 T80-II-A-1.0/1.5 60.8 62.6 64.4 66.1 67.9 69.7
33 T80-III-A-0.0/1.5 44.0 45.8 47.6 49.3 51.1 52.9 54.7 56.5 58.3 60.1 61.9 63.7 65.5 67.2 69.0 70.8
34 T80-I-B-0.0/1.0 48.5 50.3 52.1 53.9 55.7 57.5 59.3 61.1 62.9 64.6 66.4
35 T80-I-B-1.0/1.5 66.7 68.5 70.3 72.1 73.9 75.5
36 T80-II-B-0.1/1.0 50.5 51.8 53.6 55.4 57.2 59.0 60.8 62.6 64.4 66.2
90
m3
37 T90-I-A-0.0/1.0 43.7 45.4 47.2 49.0 50.8 52.6 54.4 56.2 57.9 59.7 61.5
38 T90-I-A-1.0/1.5 61.8 63.6 65.4 67.2 69.0 70.8
39 T90-II-A-0.0/1.0 41.8 43.5 45.3 47.1 48.9 50.7 52.5 54.3 56.0 57.8 59.6
40 T90-II-A-1.0/1.5 59.7 61.5 63.3 65.1 66.9 68.6
41 T90-III-A-0.0/1.5 42.8 44.6 46.4 48.2 49.9 51.7 53.5 55.3 57.1 58.9 60.7 62.5 64.3 66.0 67.8 69.6
100
m3
42 T100-I-A-0.0/1.0 43.6 45.3 47.1 48.9 50.7 52.5 54.3 56.1 57.8 59.6 61.4
43 T100-I-A-1.0/1.5 61.7 63.5 65.3 67.1 68.9 70.7
44 T100-II-A-0.0/1.0 70.9 42.7 44.5 46.3 48.0 49.8 51.6 53.4 55.2 57.0 58.8
45 T100-II-A-1.0/1.5 58.8 60.6 62.4 64.2 66.0 67.8
46 T100-III-A-0.0/1.5 41.9 43.6 45.4 47.2 49.0 50.8 52.6 54.3 56.1 57.9 59.7 61.5 63.3 65.1 66.9 68.6
47 T100-I-B-0.0/1.0 48.4 50.1 51.9 53.7 55.5 57.3 59.1 60.9 62.7 64.5 66.3
48 T100-I-B-1.0/1.5 66.3 68.3 70.1 71.9 73.7 75.5
49 T100-II-B-0.1/1.0 48.8 50.6 52.4 54.1 55.9 57.7 59.5 61.3 63.1 64.9

標準仕様

消防水利の信頼性、高耐久性を実現する確かな技術に裏づけされたホクコンオリジナルのテクノロジー仕様。“思い”を“カタチ”に。これらは、ホクコンの消防水利に対する“思い”が具体化されたものです。

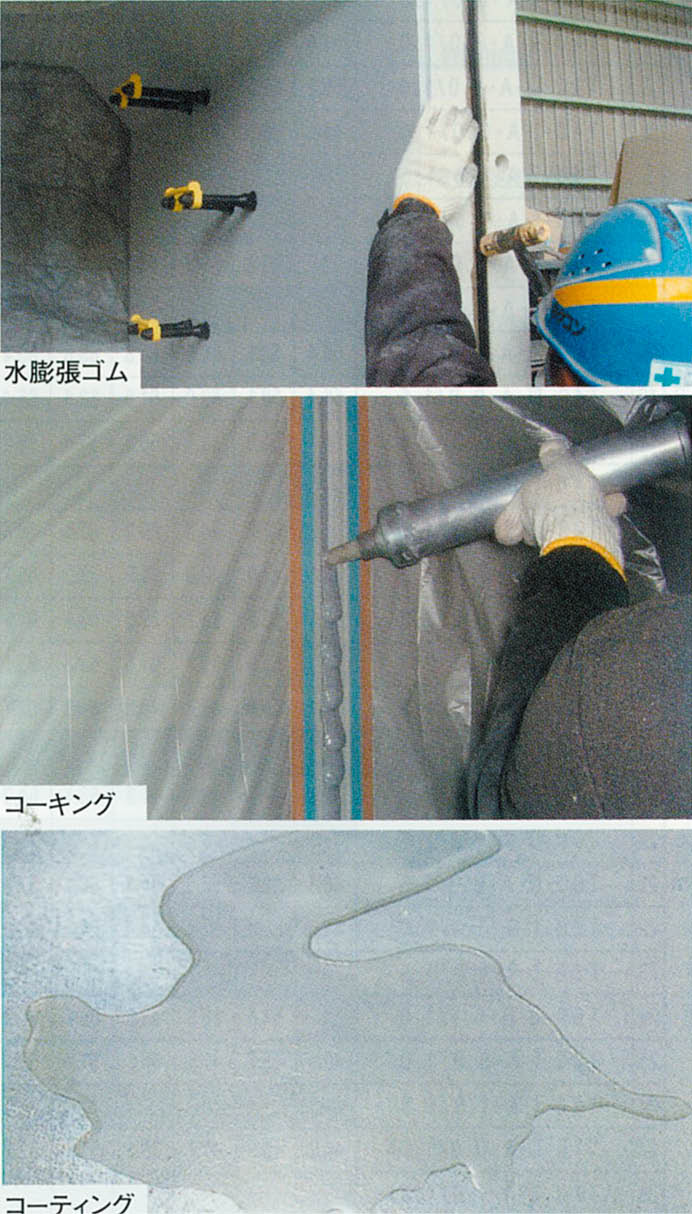

  • ホクコンオリジナルの防水仕様

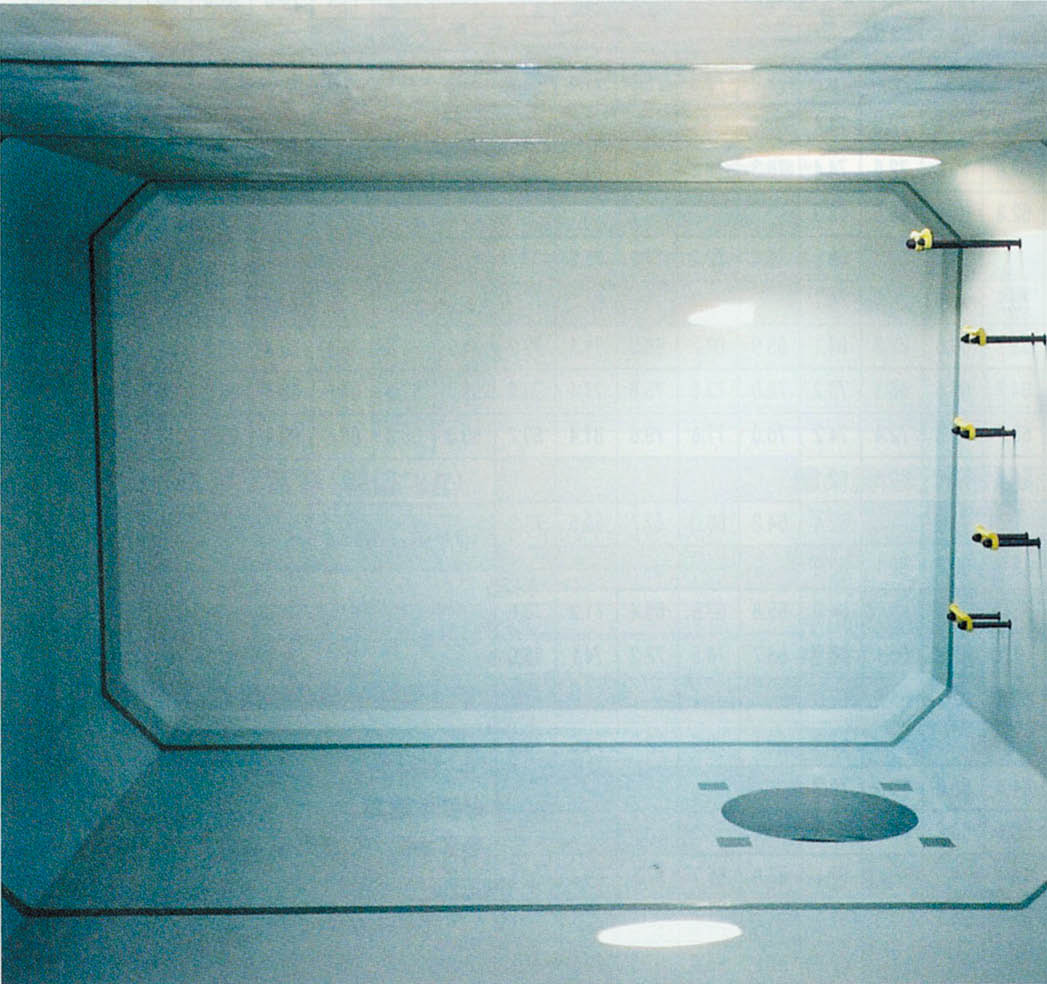

    部材接合部は水密性の優れた水膨張ゴムと特殊コーキング材を施す二重防水構造、内壁にはオリジナルエポキシ樹脂によるコーティングを行い、格段の防水性能を実現しました。

  • Gキャップ工法
    オリジナル技術の「Gキャップ工法」により、水槽全体を一体化しているPC鋼材を完全に保護します。
  • 吸管投入孔並列部材
    Aタイプについて、一つの部材に吸管投入孔を並列に2個設けた部材を用意しています。消火活動の際の消防車側に使用することで円滑な消防活動が可能となります。

コンクリート製水槽のメリット

  1. 高い耐浮力性
    コンクリート製は、質量が有ることにより高い耐浮力性を有しております。よって、殆どの現場で浮力対策工が不要です。

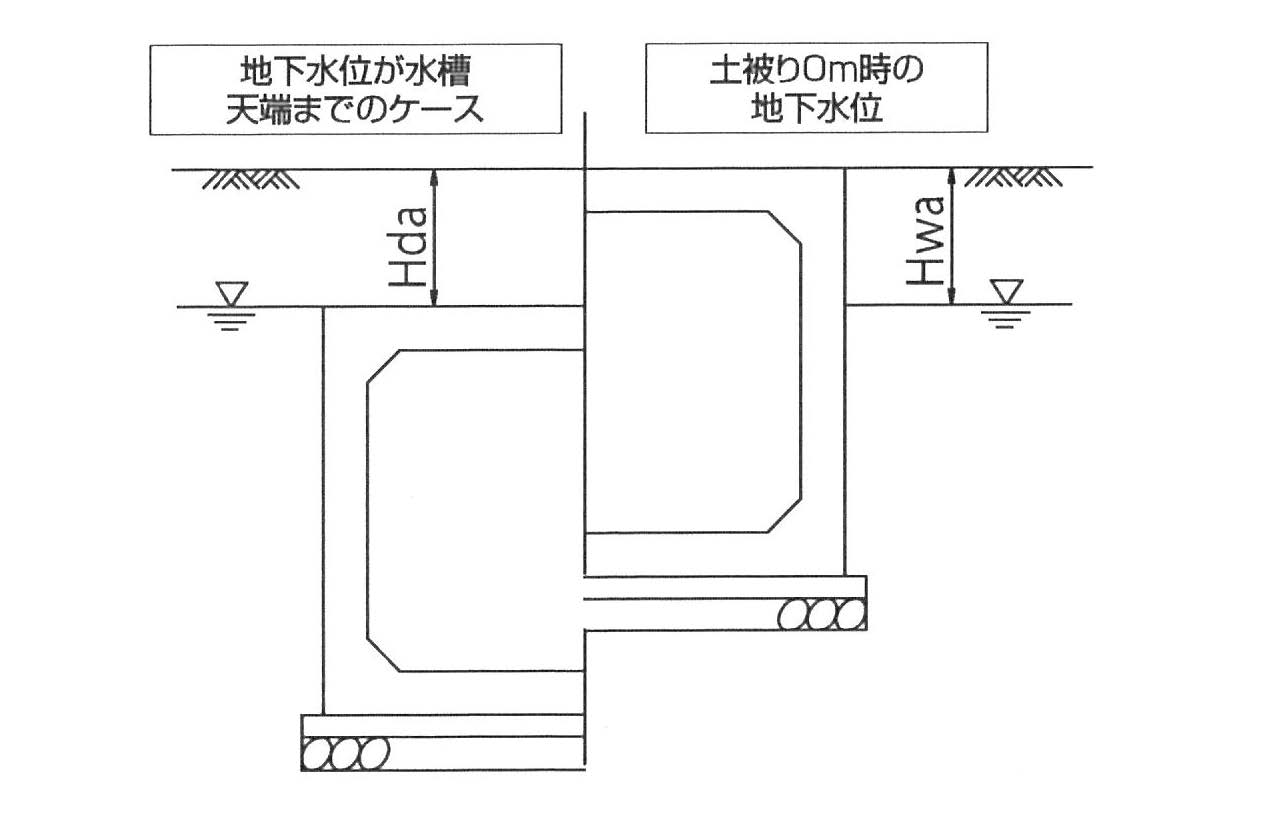

    土被りと地下水位の関係(例)

    Hda Hwa
    Aタイプ 0.6m以上 0.9m以上
    Bタイプ 0.8m以上 1.2m以上
    Cタイプ 0.5m以上 0.7 m以上

    ※浮力安全率1.2
    ※40m3の場合

  2. 浅い土被りにも対応
    車両の載荷条件に係わらず、浅い土被りに適用可能です。
    浅埋にする事により掘削深の低下(周辺地盤への影響低下、掘削土量の削減、自立式矢板の採用、工費節減などが可能です。
    最小土被り

    車両荷重無 車両荷重有
    Aタイプ 0.0m 0.0m
    Bタイプ 0.0m 0.1m
    Cタイプ 0.0m 0.0m

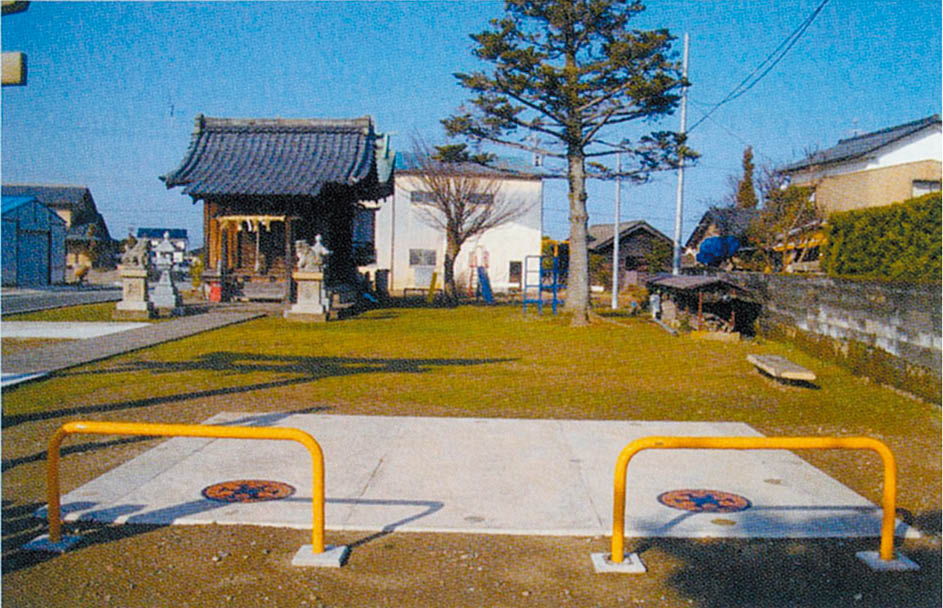

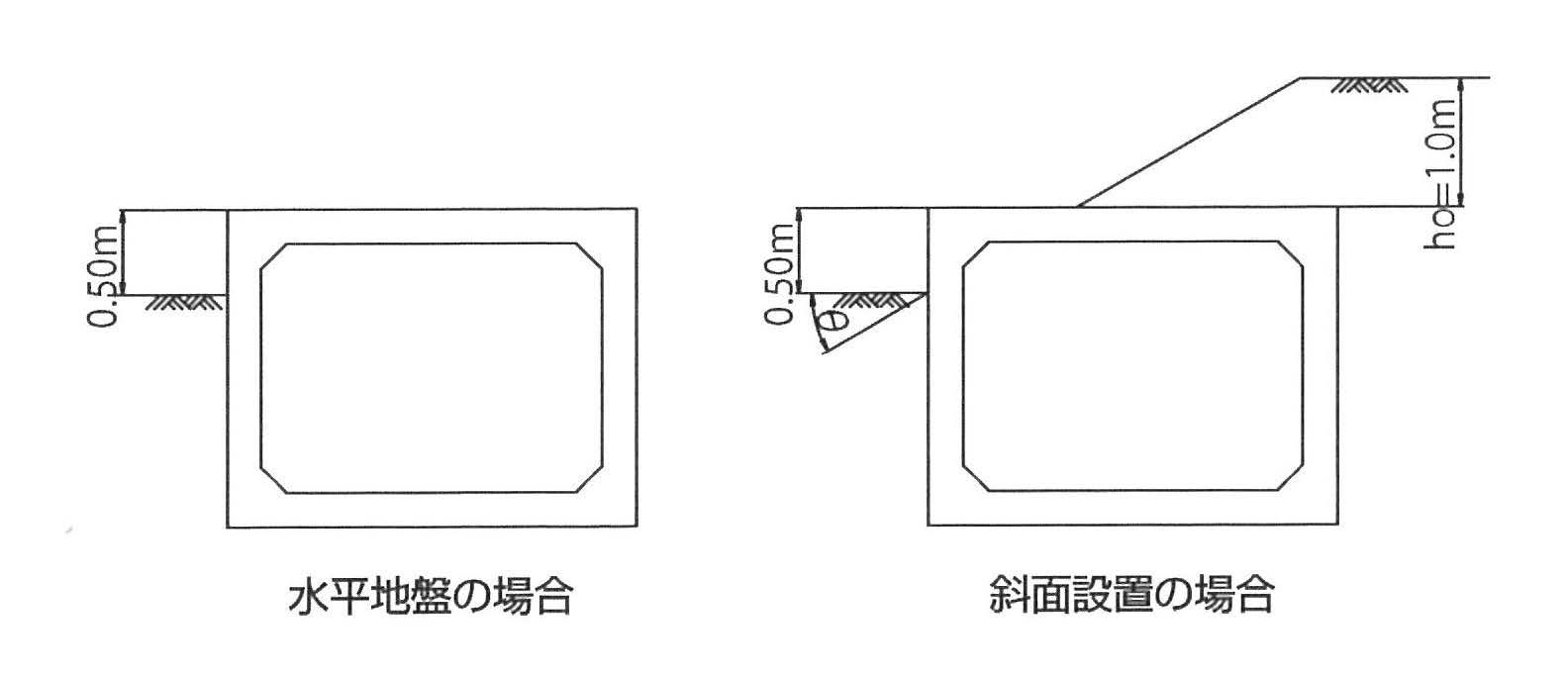

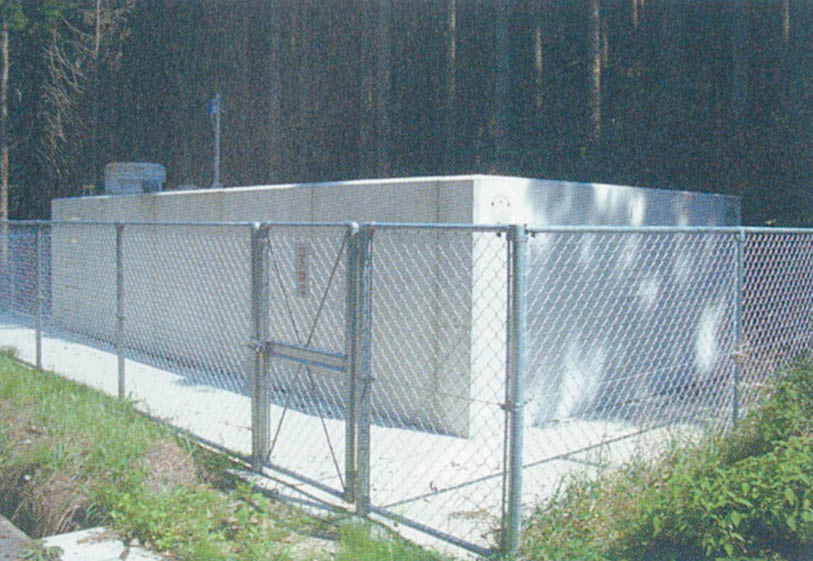

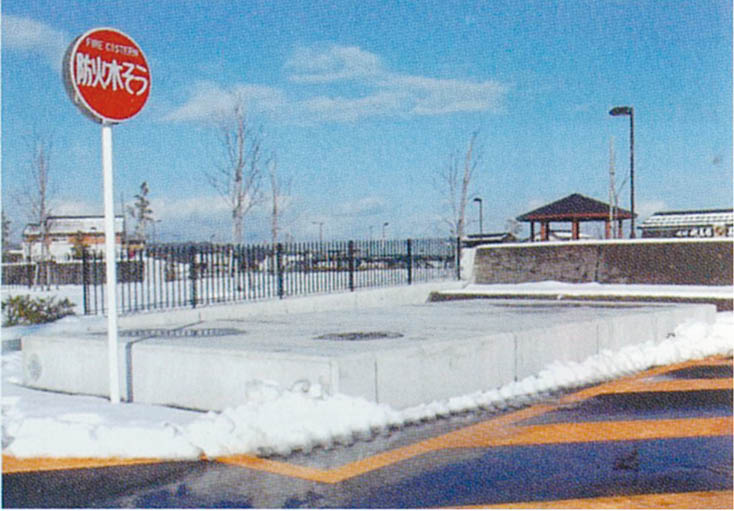

  3. 半地下式
    防火水槽では(耐震性貯水槽は不可)、半地下式の設置が可能です。(露出高500mmまで)
    半地下設置のメリット
    1.直上の違法駐車などが発生しないことから、消火活動が阻害されません。
    2.遠方からでも水槽位置が判明しやすく、積雪時においても水槽の位置特定か容易です。
    3.水槽を目視できることから、地域住民の防災意識向上につながります。
    4.2の浅埋以上に、掘削深の低減などが可能なため、工費節減等に繋がります。
    5.使われていない傾斜地など、土他の有効利用も可能です。

    ※消防認定上の詳細な設置条件、地域消防の基準などがございますのでお尋ねください。

多目的利用

消防水利以外でも散水槽、雨水貯留槽、融雪水回収槽、冷却水槽等々・・、様々な用途でご使用いただいています。「水を貯めて使う」あらゆるシチュエーションで「HC式」をご検討下さい。

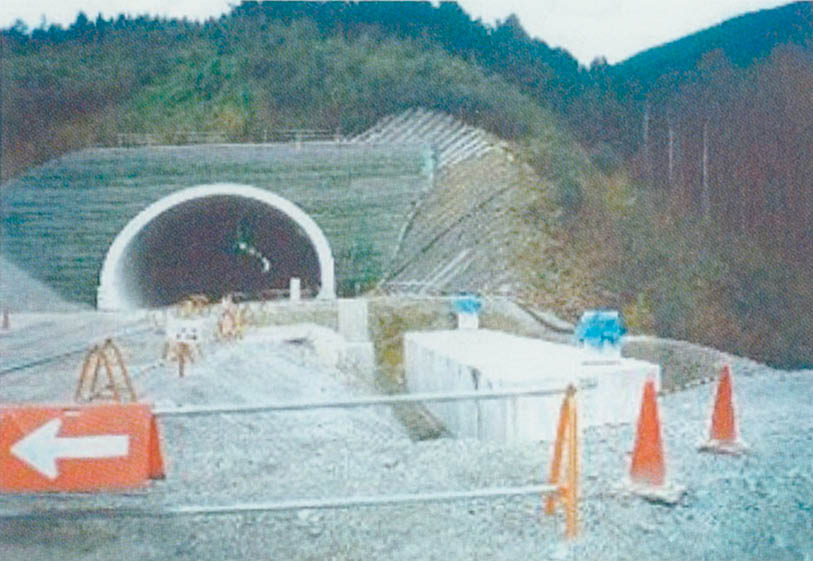

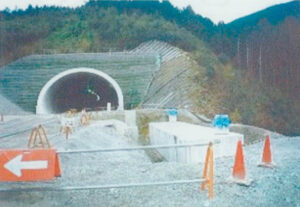

  • トンネル洗浄用水槽
  • 融雪水回収槽
  • 配水用水槽
  • 散水用水槽
  • 冷却水槽

中間隔壁部材の有効活用

ホクコンオリジナルの中間隔壁部材を使用すれば水槽の内部空間の機能的分割を簡単に行えます。たとえば沈殿槽、油分離槽などに有効活用できます。

CAD
CADデータダウンロード

  • ダウンロードファイルが登録されていません。

▲トップへ戻る

PDF
PDFデータダウンロード

▲トップへ戻る
