GベースT型
製品概要

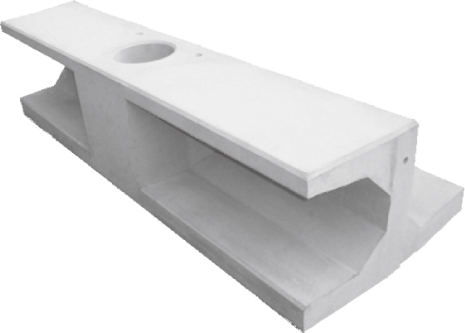

Ｇベースに天板を設け、歩行者の安全に配慮した防護柵用基礎ブロックです。
子供に優しいユニバーサルデザイン

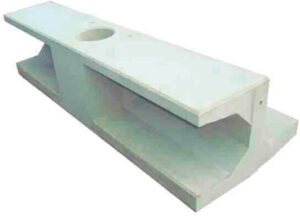

単体図

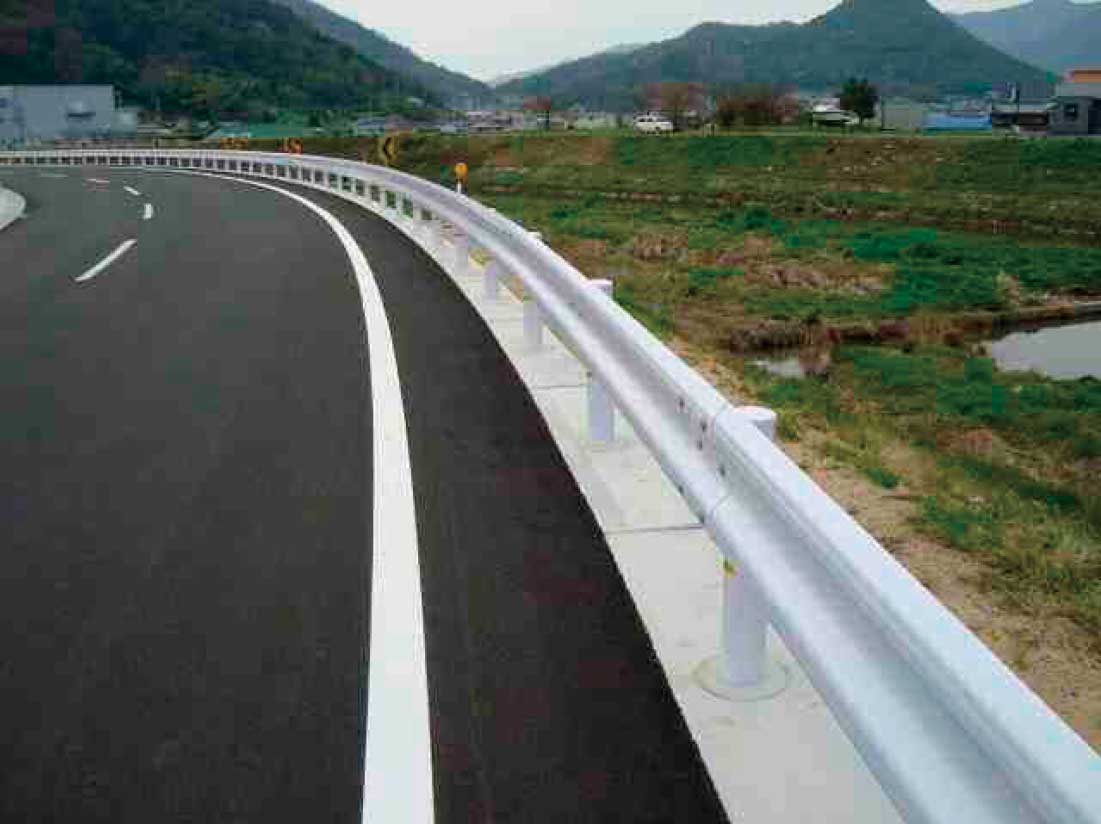

施工例
CADダウンロード
PDFダウンロード
子供に優しいユニバーサルデザイン

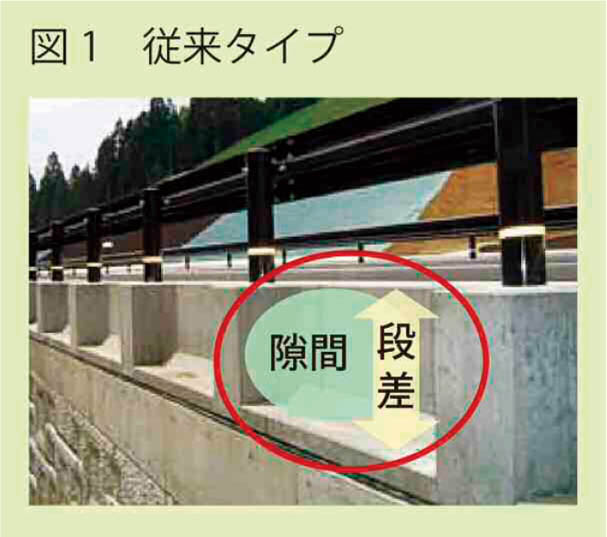

歩道が無い道路において、歩行者が路側帯を通行することがあります。従来のプレキャストガードレール基礎では天板が付いていなかったため、ガードレールの下に大きな隙間ができ、身長の低い子供が足を踏み外すという危険がありました。

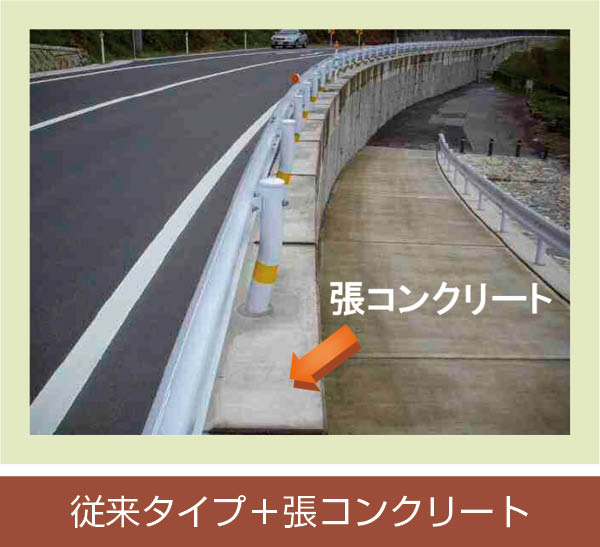

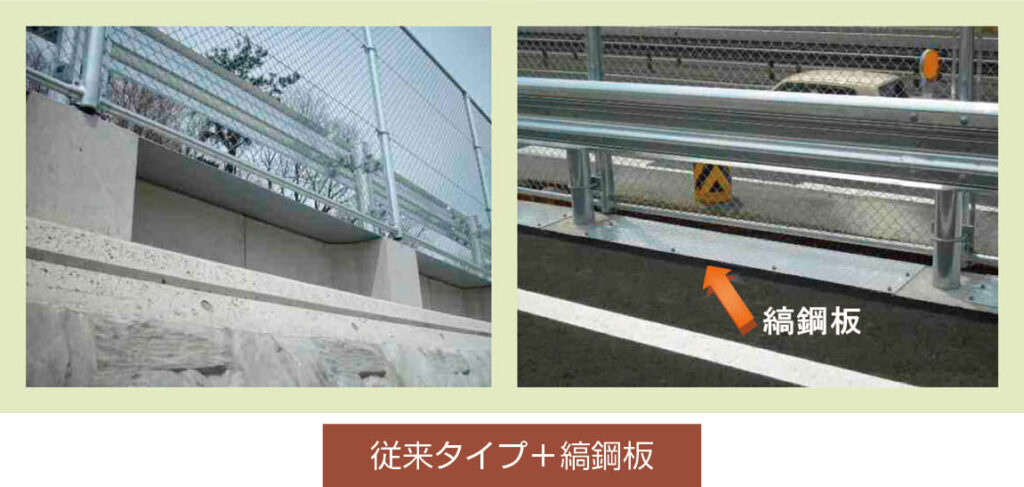

従来タイプは下の写真のような対応をしている現場もあります。
そこで、「ＧベースＴ型」は、天板を付けることによってガードレールの下の隙間をなくし、完全に段差を解消しました。
道幅の狭い歩道、暗い夜道など危険の多い場所でも、いつでも安心して歩行できる、全ての人に優しいデザインです。
「Ｇベース丁型」は、従来のＧベースの品質・安全性・施工性はそのままに、さらに歩行者の安全に配慮した製品です。

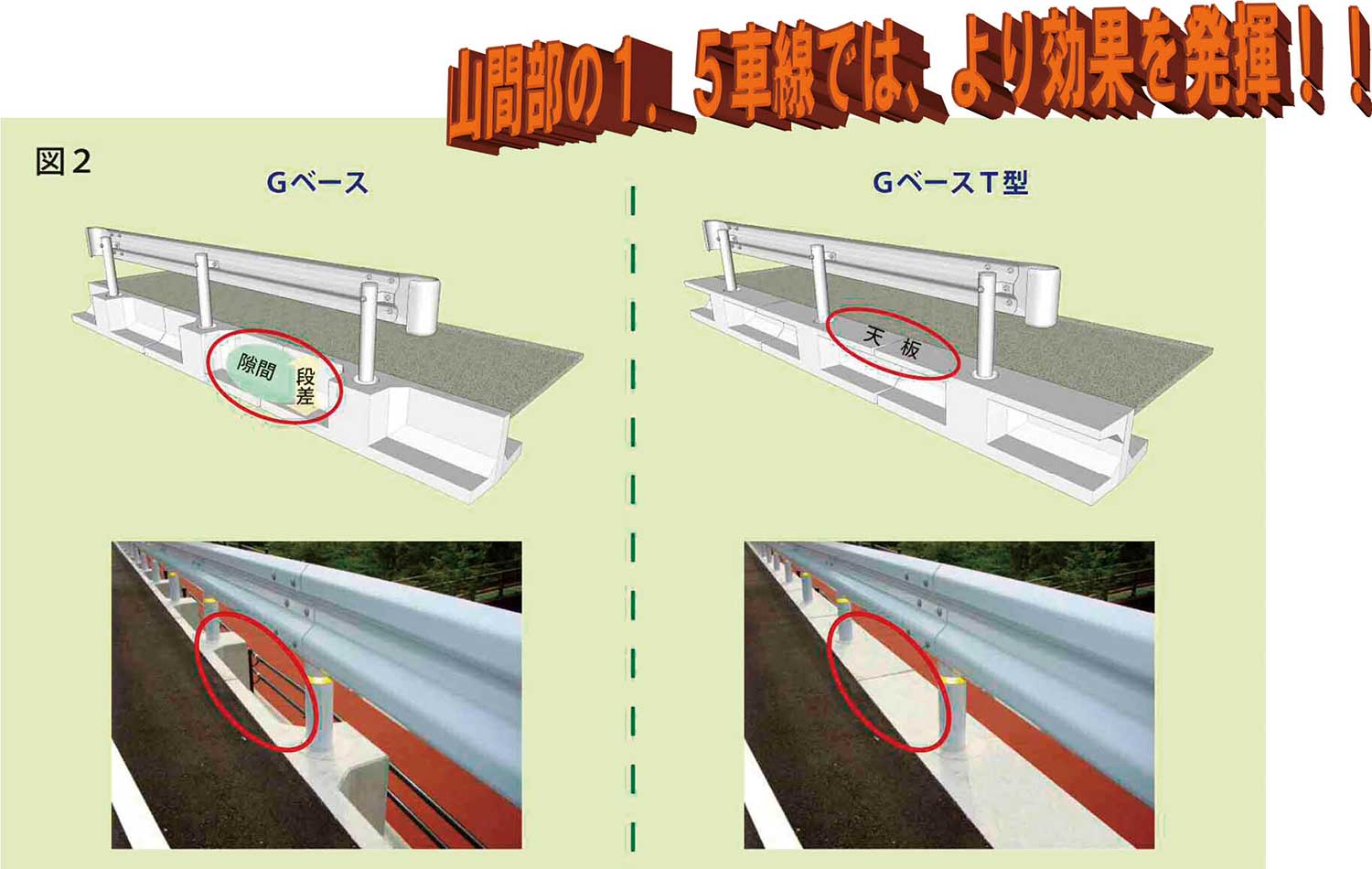

山間部の1.５車線では、より効果を発揮!!

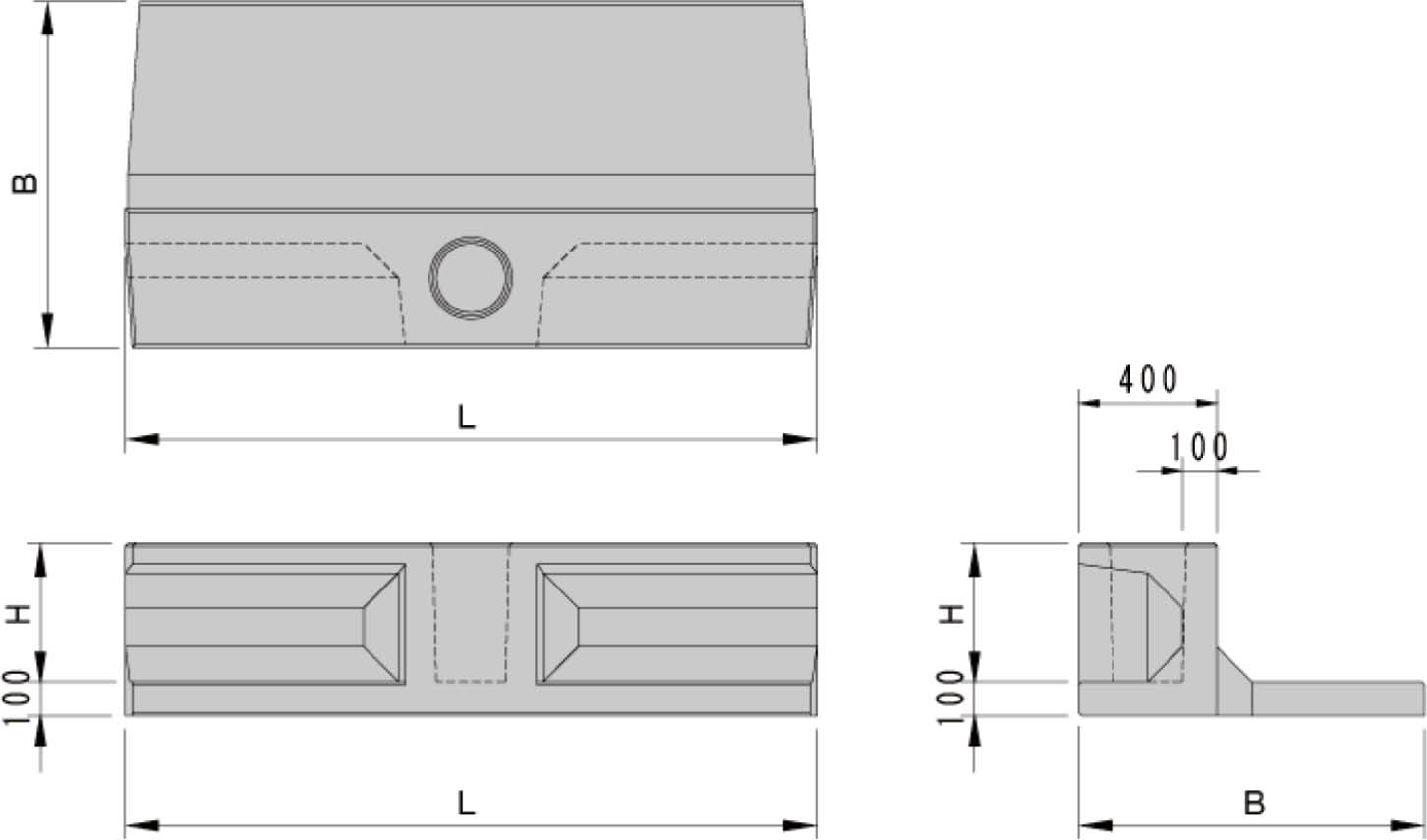

単体図
| 呼び名 | 参考質量 (kg) |
寸法（mm） | 防護柵の種類 | ||
| H | B | L | |||
| GB T I-400×1,000×2,000 | 875 | 400 | 1,000 | 2,000 | Ａ種及び Ｂ・Ｃ種 |
| GB T I-400×1,100×2,000 | 895 | 400 | 1,100 | 2,000 | |
| GB T I-400×1,200×2,000 | 945 | 400 | 1,200 | 2,000 | |
| GB T I-400×1,300×2,000 | 995 | 400 | 1,300 | 2,000 | |
| GB T I-400×1,500×2,000 | 1,095 | 400 | 1,500 | 2,000 | |
| GB T I-400×1,800×2,000 | 1,250 | 400 | 1,800 | 2,000 | |
| GB T I-400×2,000×2,000 | 1,350 | 400 | 2,000 | 2,000 | |
※島根県内限定販売製品になります。

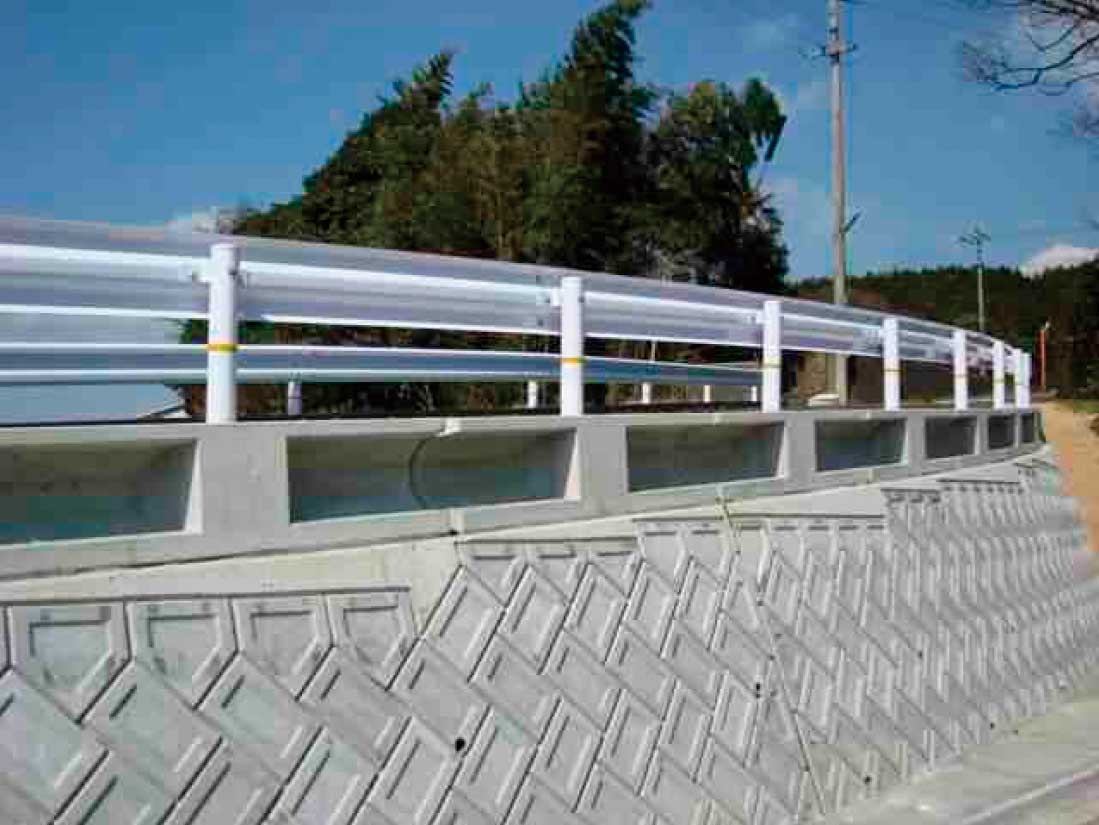

施工例
CADデータダウンロード
▲トップへ戻る
PDFデータダウンロード
- 【カタログ】GベースT型ダウンロード
- Ｇベースフローチャートダウンロード
- 【CAD図面】GベースT型（直上、BC種）ダウンロード
- 【CAD図面】GベースT型（直上、A種）ダウンロード
- 【CAD図面】GベースT型（非直上、BC種）ダウンロード
- 【CAD図面】GベースT型（非直上、A種）ダウンロード
- 【CAD図面】Gベース_H400xB1000～B1500（T型）ダウンロード
