重圧管（角型）

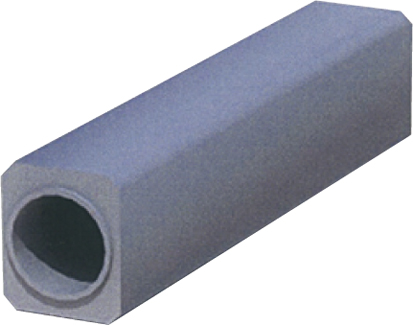

製品概要
製品形状が矩形で、土砂の転圧が容易なうえ、路面の沈下も抑制できる暗渠管です。
自動車荷重T-25で土被り0.0mにも対応しています。
特長
本体
プレキャスト基礎板規格寸法
CADダウンロード
PDFダウンロード
特長
- 自動車荷重T-25で、土被り0.0mにも対応しています。
- 製品の形状が矩形で、従来の管形に比べ土砂の転圧が容易な上、路面の沈下も抑制できます。
- 製品に面取りを設けているため、舗装の沈下が少なくなります。
- 底版の平らな面が大きいため、従来製品より底版反力が小さくなります。
- 据付後すぐに埋め戻しが出来るため、早期開放が可能です。

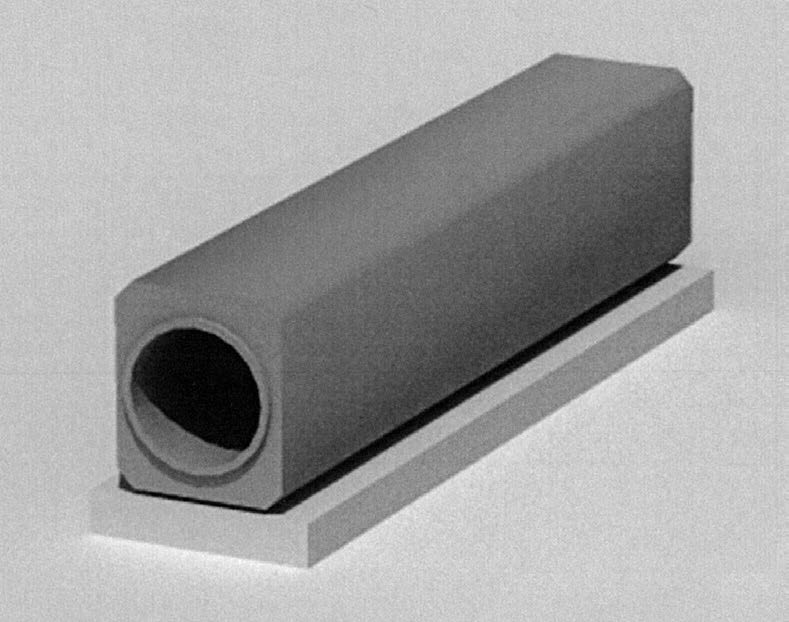

- 基礎板を使用する事により、さらに工期短縮が図れます。
- 製品同士の連結はプレートにて行うため、供用後も段差が生じにくくなります。

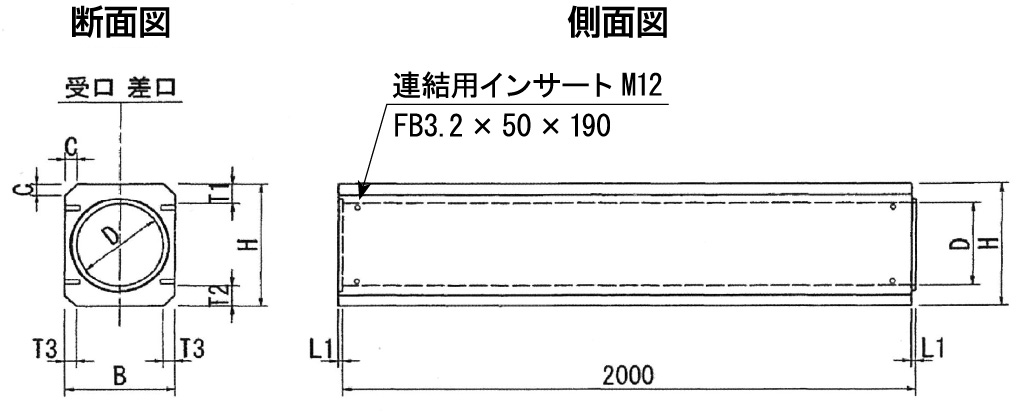

本体
| 呼び名D (mm) |
参考質量 (kg) |
規格寸法(mm) | 適用土被り (ｍ) |
||||||
| B | H | T1 | T2 | T3 | C | L1 | |||
| 300 | 460 | 380 | 450 | 75 | 75 | 40 | 40 | 15 | 0.0～6.2 |
| 400 | 645 | 480 | 550 | 75 | 75 | 40 | 40 | 15 | 0.0～4.3 |
| 600 | 1,230 | 700 | 780 | 90 | 90 | 50 | 50 | 20 | 0.0～4.4 |

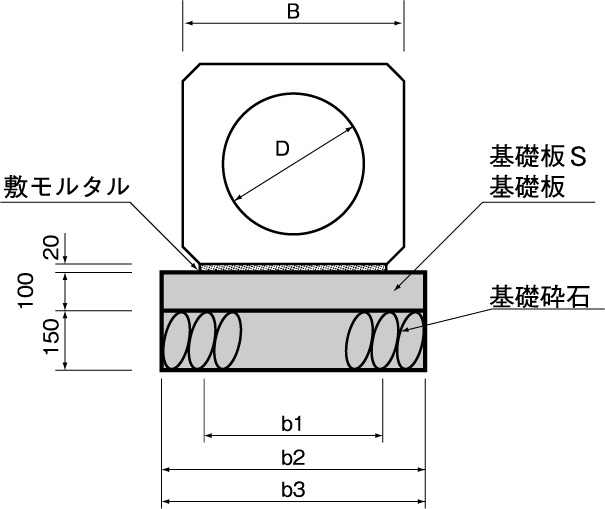

プレキャスト基礎板規格寸法
| 呼び名D (mm) |
基礎寸法（mm） | 基礎板(L＝2.0m) 参考質量 (kg) |
|||
| B | b1 | b2 | b3 | ||
| 300 | 380 | 300 | 500 | 500 | 248 |
| 400 | 480 | 400 | 620 | 620 | 307 |
| 600 | 700 | 600 | 800 | 800 | 384 |
