PRODUCTSCHウォール

CHウォール

CHウォール

製品概要

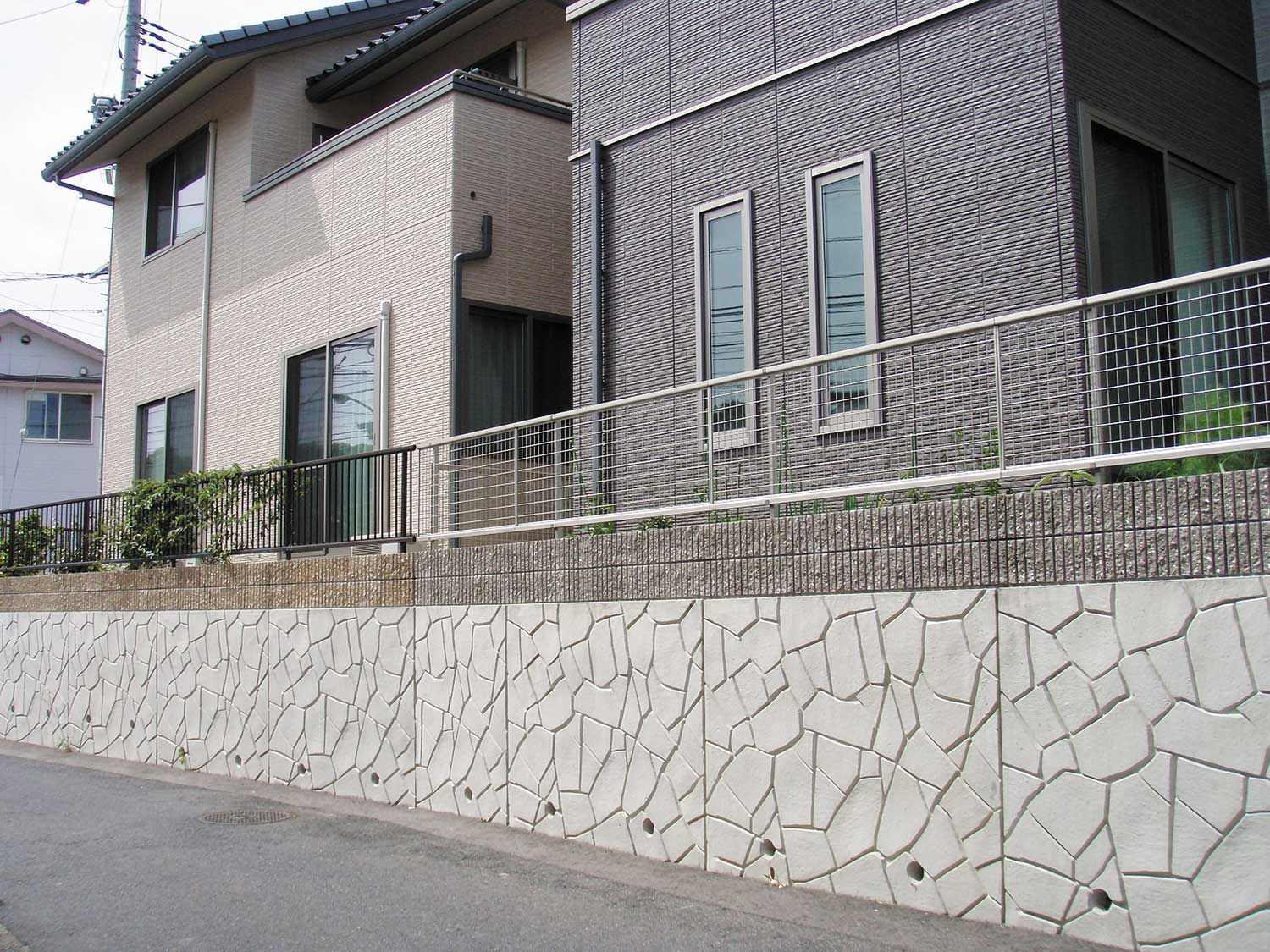

鉄平積模様のL型擁壁です。
上載荷重として、10kN/m2(T-25相当)を採用し、「試行くさび法」によって土圧を算出しています。
宅地・歩道用・道路用(1種)と、それ以上の厳しい条件(2種)の2タイプがあり、擁壁高3.0mまで対応しています。

特長 設計条件 規格図 標準断面図 CADダウンロード PDFダウンロード

特長

  • 自然に調和した表面化粧。
    表面に石積みの味わいをもっだ鉄平石模様を採用し、自然環境と調和した落ち着きのある景観を形成します。
  • 試行くさび法で設計された擁壁。
    道路土工 擁壁工指針に準じ、「試行くさび法」によって土圧を算出。
    上載荷重には、10. 0kN/m2(T-25相当)を採用し、苛酷な条件にも対応できる耐久性の高い設計としています。
  • 条件に合わせて選べる2タイプの規格。
    規格は、宅地・歩道用・道路用(1種)、それ以上の厳しい条件(2種)の2タイプを用意し、条件に合わせた最適設計が可能です。
  • 垂直壁で敷地の100%有効利用。
    無駄なスペースが生じる法面擁壁のデメリットを解消したL型擁壁による垂直壁のため、土地の100%有効利用ができます。
  • 宅地造成にも使用可能。
    敷地の角もコーナー用の製品を使用することで対応できますので、土地をフル活用できます。

設計条件

土の単位体積重量 ys =19kN/m3
土の内部摩擦角 φ=30°
コンクリートと地盤の摩擦係数 μ=0.6

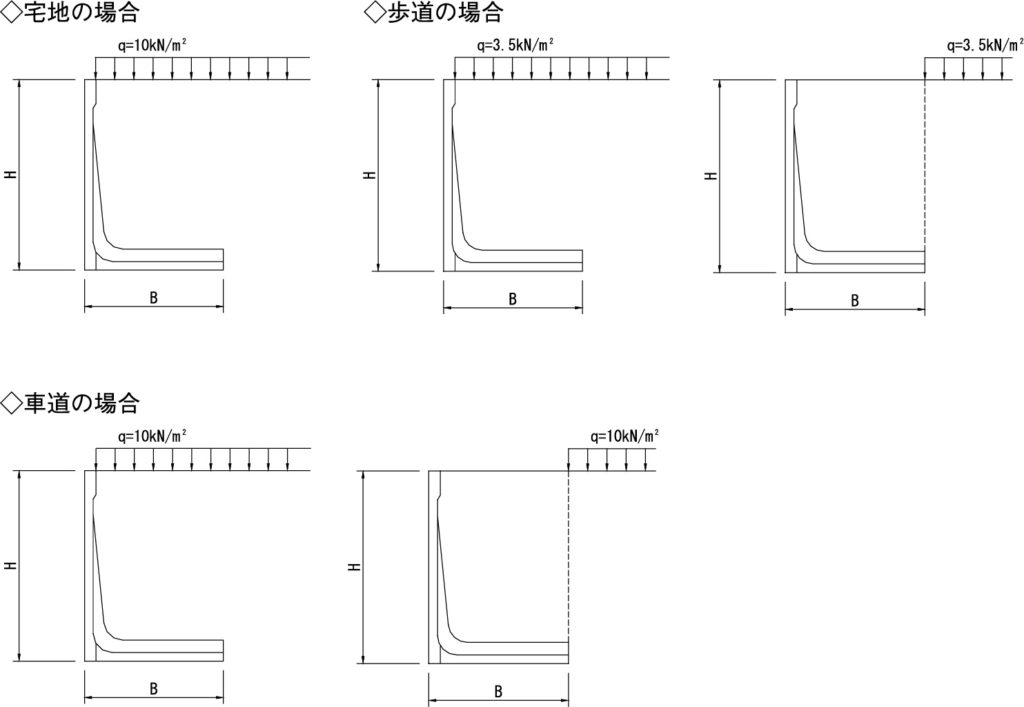

載荷重 下図を参照

1種適用

上記の設計条件を超えるものについて2種適用

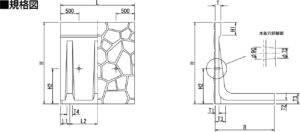

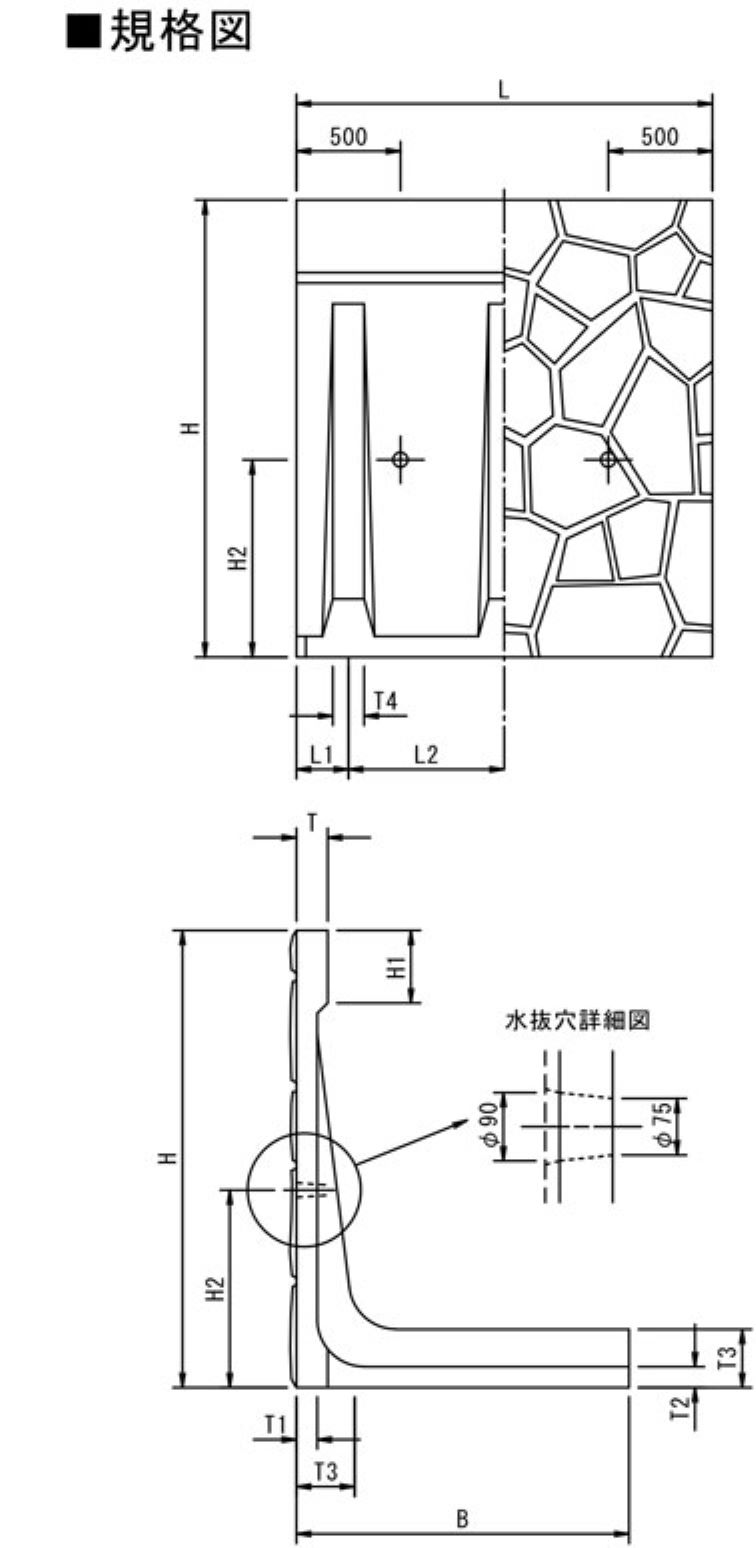

規格図

1種(単位:mm)

呼び名
H×公称長さ
参考質量
(kg)
B T T1 T2 T3 T4 L L?1 L2 H1 H2
500×2,000 395 650 70 70 70 1,998 300
600×2,000 430 650 300
700×2,000 485 700 400
800×2,000 605 750 120 110 110 250 749 100 600
900×2,000 685 800 200 600
1,000×2,000 765 850 300 600
1,100×2,000 920 950 80 80 140 150 700
1,200×2,000 1,005 1,000 250 700
1,300×2,000 1,105 1,050 160 130 150 700
1,400×2,000 1,190 1,100 250 700
1,500×2,000 1,275 1,150 350 700
1,600×2,000 1,530 1,250 90 90 190 140 150 700
1,700×2,000 1,620 1,300 250 700
1,800×2,000 1,705 1,350 350 700
1,900×2,000 1,850 1,400 220 150 700
2,000×2,000 1,945 1,450 250 700
2,100×2,000 2,480 1,600 150 100 100 280 150 50 800
2,200×2,000 2,560 1,600 150 800
2,300×2,000 2,670 1,650 250 800
2,400×2,000 2,785 1,700 350 800
2,500×2,000 2,895 1,750 450 800
2,600×2,000 3,280 1,800 110 110 300 170 150 800
2,700×2,000 3,440 1,900 250 900
2,800×2,000 3,555 1,950 350 1,000
2,900×2,000 3,785 2,000 310 190 150 900
3,000×2,000 3,905 2,050 250 1,000

2種(単位:mm)

呼び名
H×公称長さ
参考質量
(kg)
B T T1 T2 T3 T4 L L1 L2 H1 H2
600×2,000 445 700 70 70 70 1,998 300
700×2,000 500 750 400
800×2,000 640 850 120 110 110 250 749 100 600
900×2,000 720 900 200 600
1,000×2,000 800 950 300 600
1,100×2,000 965 1,050 80 80 140 150 700
1,200×2,000 1,050 1,100 250 700
1,300×2,000 1,175 1,200 160 130 150 700
1,400×2,000 1,260 1,250 250 700
1,500×2,000 1,345 1,300 350 700
1,600×2,000 1,610 1,400 90 90 190 140 150 700
1,700×2,000 1,700 1,450 250 700
1,800×2,000 1,790 1,500 350 700
1,900×2,000 1,970 1,600 220 150 700
2,000×2,000 2,060 1,650 250 700
2,100×2,000 2,625 1,800 150 100 100 280 150 50 800
2,200×2,000 2,705 1,800 150 800
2,300×2,000 2,815 1,850 250 800
2,400×2,000 2,965 1,950 350 800
2,500×2,000 3,075 2,000 450 800
2,600×2,000 3,605 2,200 110 110 300 170 150 800
2,700×2,000 3,685 2,200 250 900
2,800×2,000 3,760 2,200 350 1,000
2,900×2,000 4,085 2,350 310 190 150 900
3,000×2,000 4,160 2,350 250 1,000

※規格品以外についても設計製作いたします。

標準断面図

呼び名
H×公称長さ
1種 2種 w H3 H4 t1 t2
B B1 B B1
500×2,000 650 850 300 150 100 50 100
600×2,000 650 850 700 900 300 150 200 50 100
700×2,000 700 900 750 950 300 150 200 50 100
800×2,000 750 950 850 1,050 300 150 100 50 100
900×2,000 800 1,000 900 1,100 300 150 200 50 100
1,000×2,000 850 1,050 950 1,150 300 150 300 50 100
1,100×2,000 950 1,150 1,050 1,250 300 300 150 100 150
1,200×2,000 1,000 1,200 1,100 1,300 300 300 250 100 150
1,300×2,000 1,050 1,250 1,200 1,400 300 300 350 100 150
1,400×2,000 1,100 1,300 1,250 1,450 300 300 450 100 150
1,500×2,000 1,150 1,350 1,300 1,500 300 300 550 100 150
1,600×2,000 1,250 1,450 1,400 1,600 300 300 650 150 200
1,700×2,000 1,300 1,500 1,450 1,650 300 300 750 150 200
1,800×2,000 1,350 1,550 1,500 1,700 300 300 850 150 200
1,900×2,000 1,400 1,600 1,600 1,800 300 300 950 150 200
2,000×2,000 1,450 1,650 1,650 1,850 300 300 1,050 150 200
2,100×2,000 1,600 1,800 1,800 2,000 300 300 1,050 150 200
2,200×2,000 1,600 1,800 1,800 2,000 300 300 1,150 150 200
2,300×2,000 1,650 1,850 1,850 2,050 300 300 1,250 150 200
2,400×2,000 1,700 1,900 1,950 2,150 300 300 1,350 150 200
2,500×2,000 1,750 1,950 2,000 2,200 300 300 1,450 150 200
2,600×2,000 1,800 2,000 2,200 2,400 300 300 1,550 150 200
2,700×2,000 1,900 2,100 2,200 2,400 300 300 1,550 150 200
2,800×2,000 1,950 2,150 2,200 2,400 300 300 1,550 150 200
2,900×2,000 2,000 2,200 2,350 2,550 300 300 1,750 150 200
3,000×2,000 2,050 2,250 2,350 2,550 300 300 1,750 150 200

※上記寸法は標準的な値です。現場状況により、難い場合は適宜調整お願いいたします。
