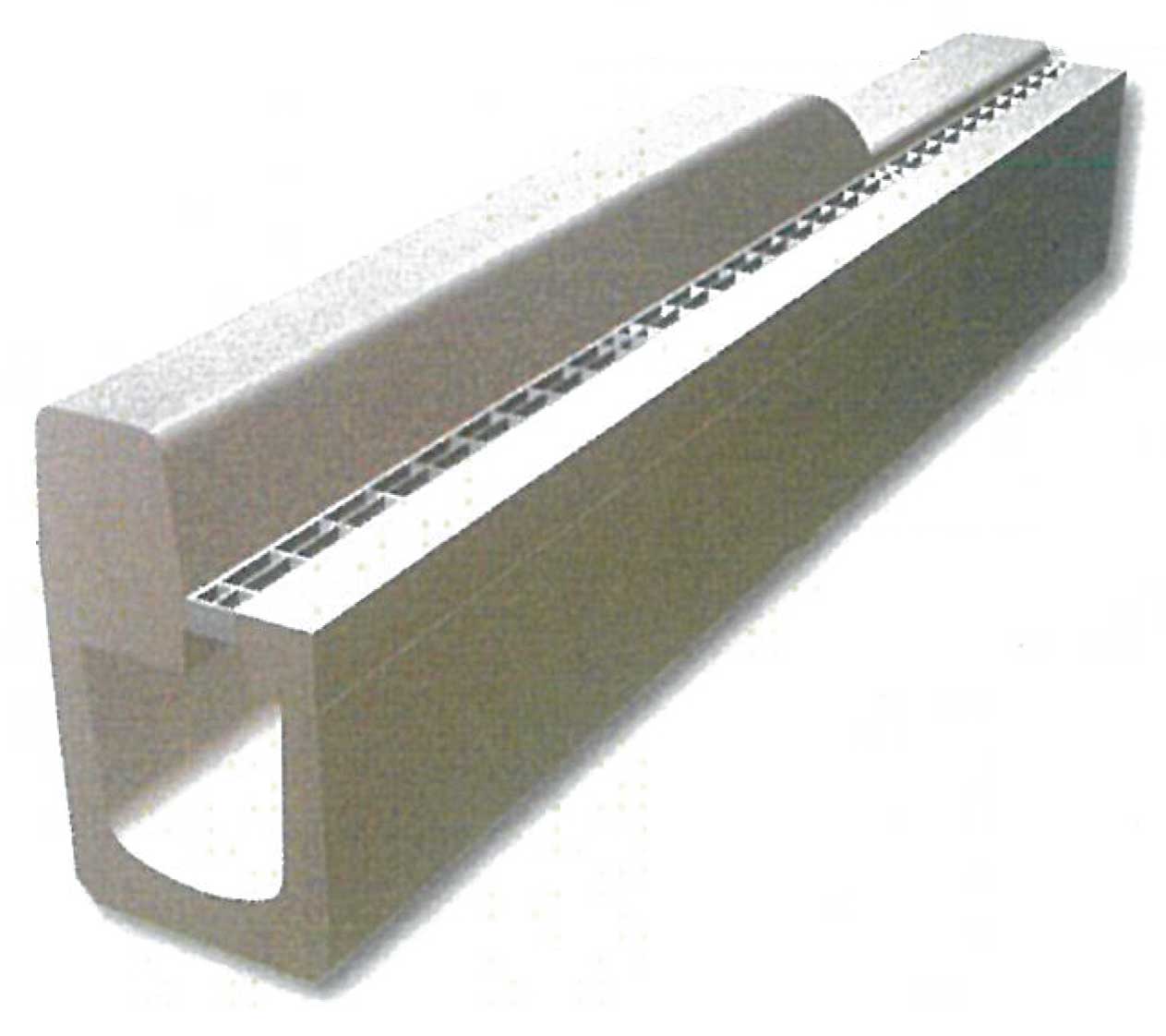

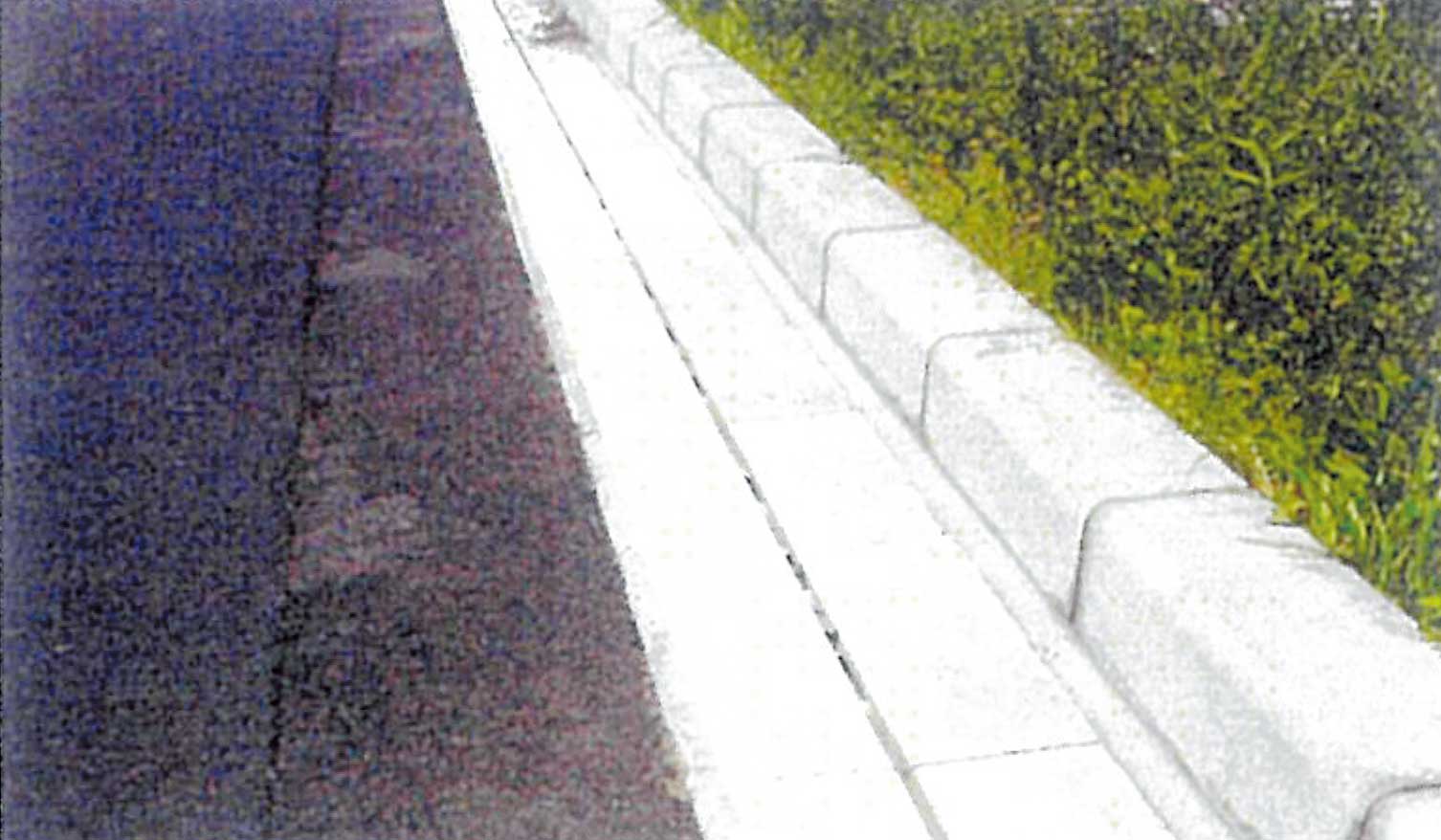

マルチスリット側溝

カタログページへ

製品概要

様々な蓋を取付けることができ、可変勾配にも対応できるＵ形側溝です。
設計荷重T-25です。
蓋の交換のみで一般・高速道路、トンネル、公園・造成地など多様な現場ニーズに応えることができます。
NETIS KK-980098-V（NETIS掲載期間終了技術）

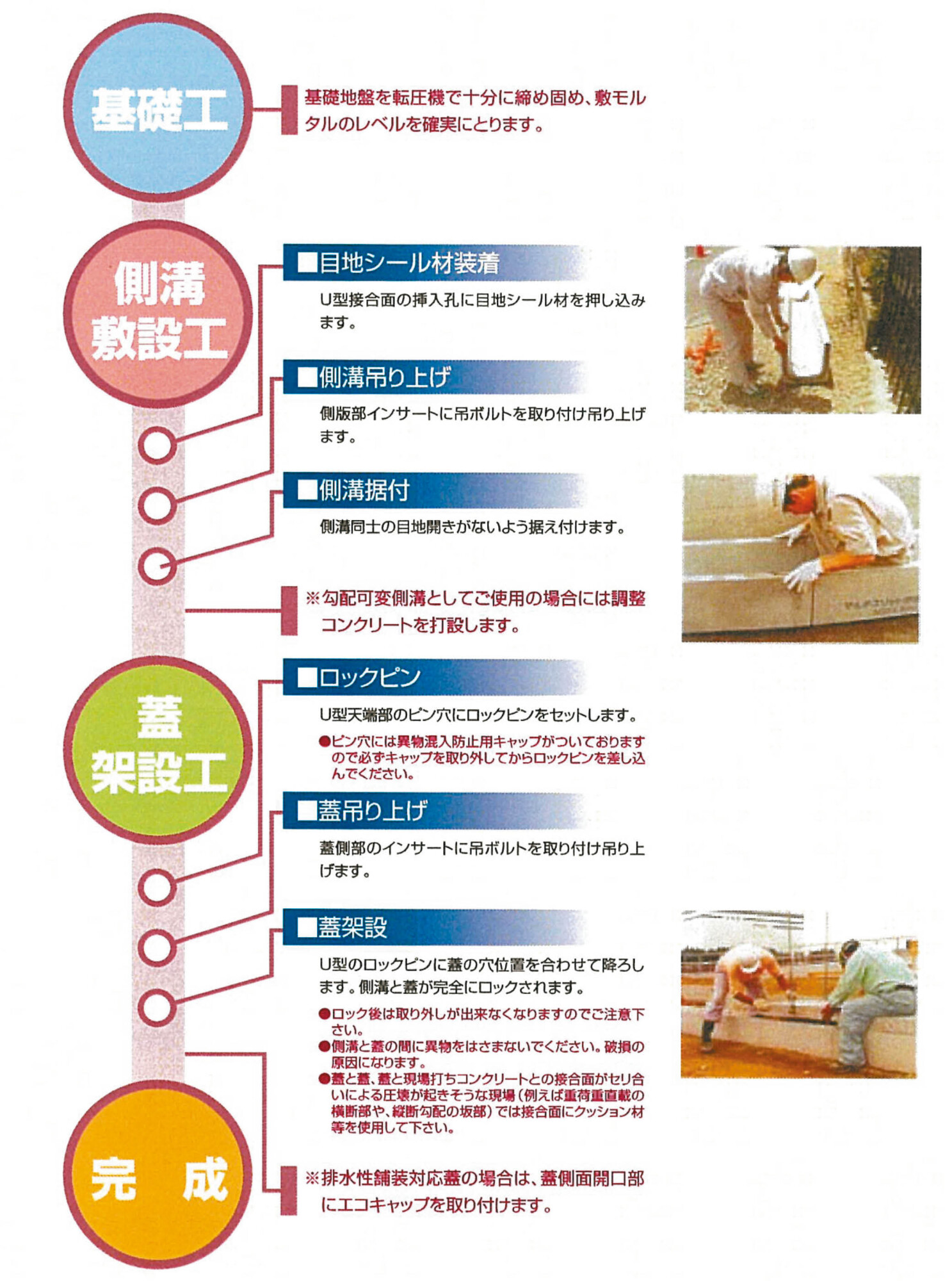

特長本体の形状・寸法 RG型 RS型 NII型 NII型あんしんバリア工法タイプ S1C型 S2C型 N型 F型 O型 S2型 NS1型歩車道一体型オプション【排水性舗装対応】オプション【スリット付き自由勾配側溝】桝蓋・桝材料規格詳細施工方法 CADダウンロード PDFダウンロード

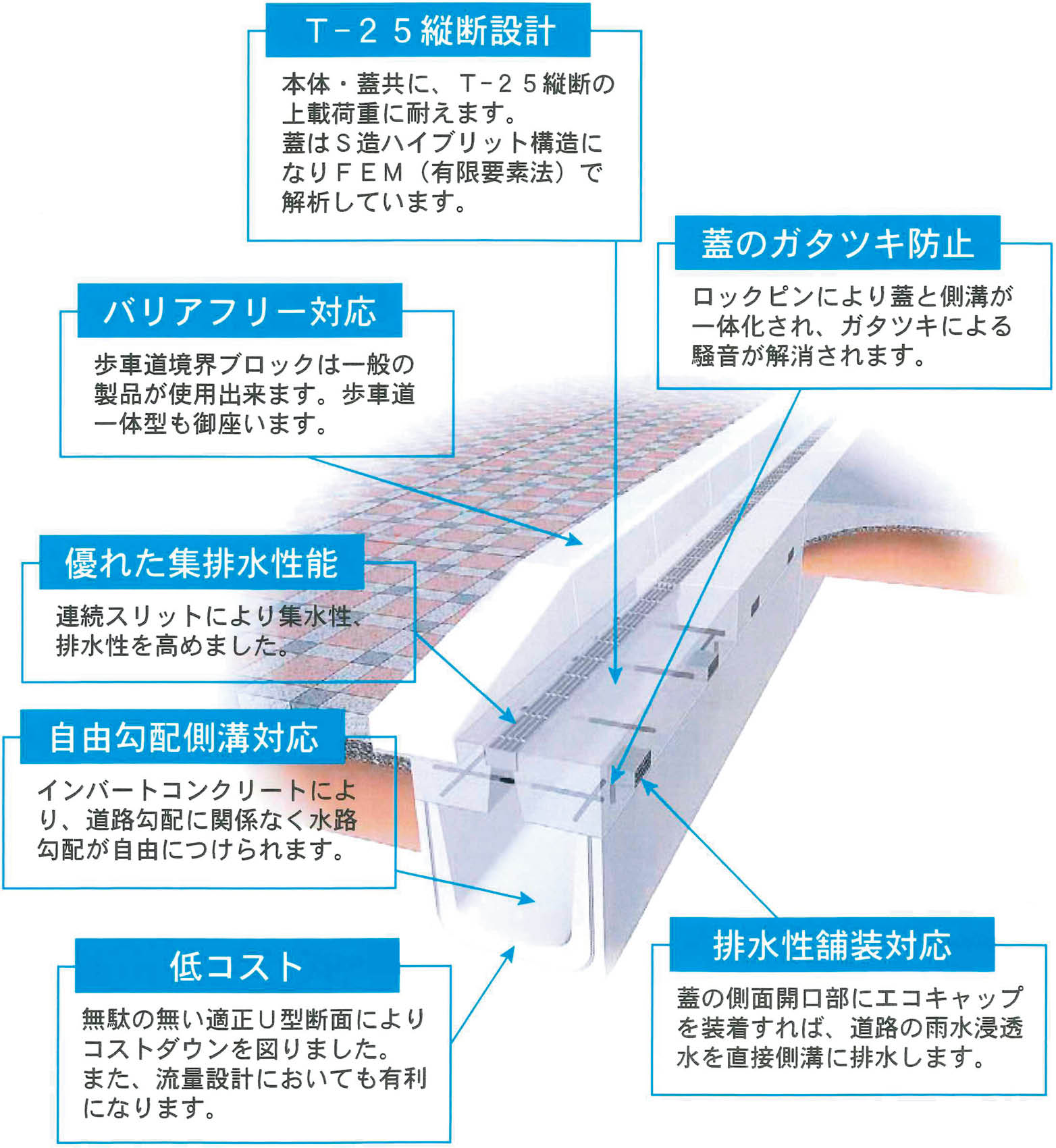

特長

マルチスリット側溝は、マルチな機能とバリエーションで多様な現場ニーズにお応えします。

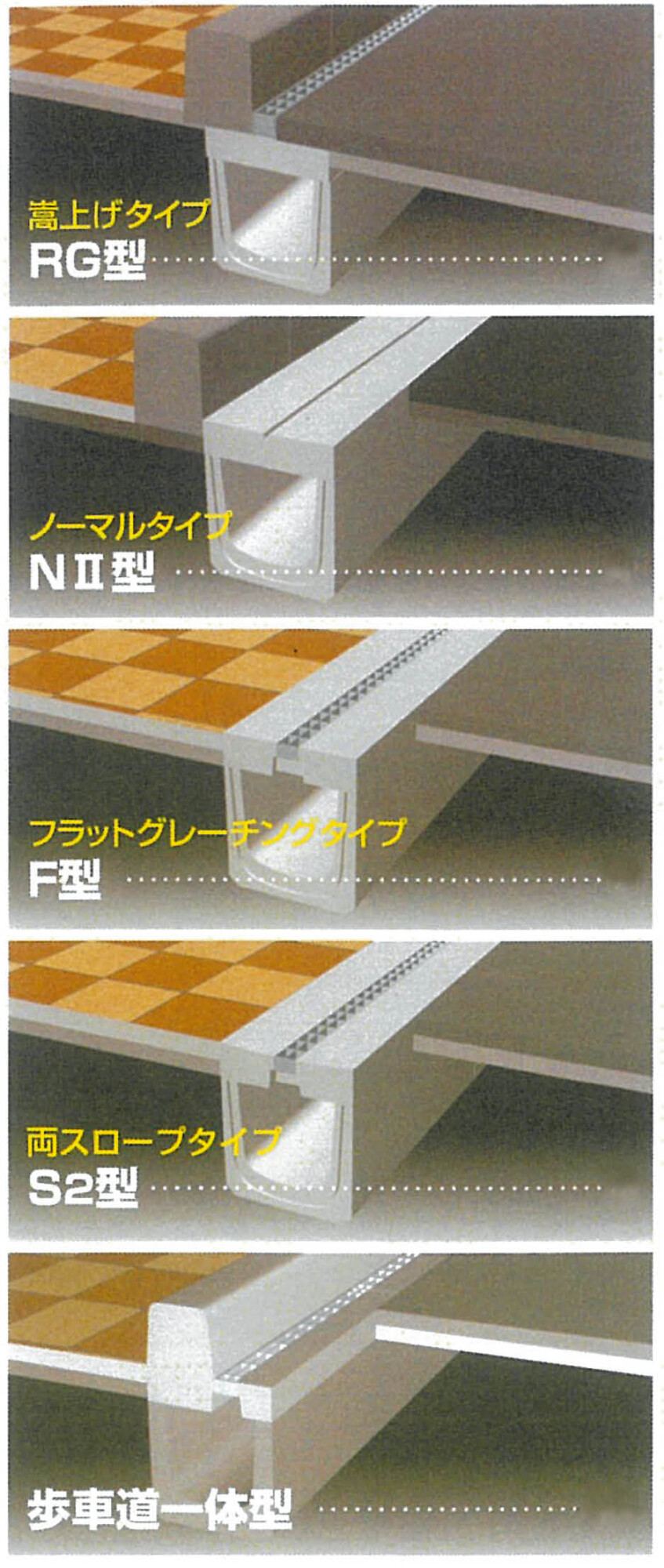

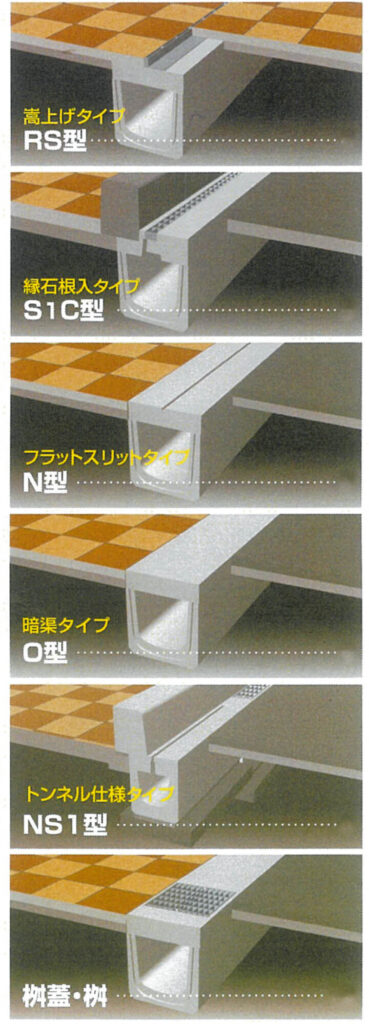

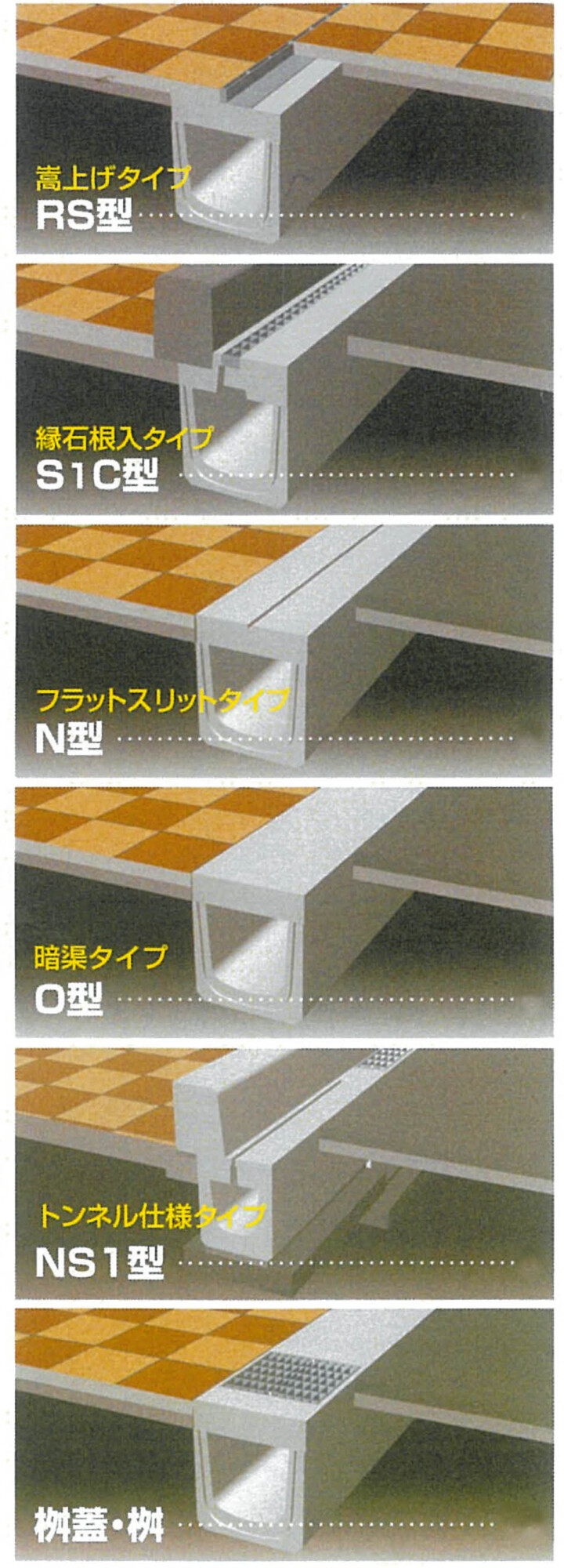

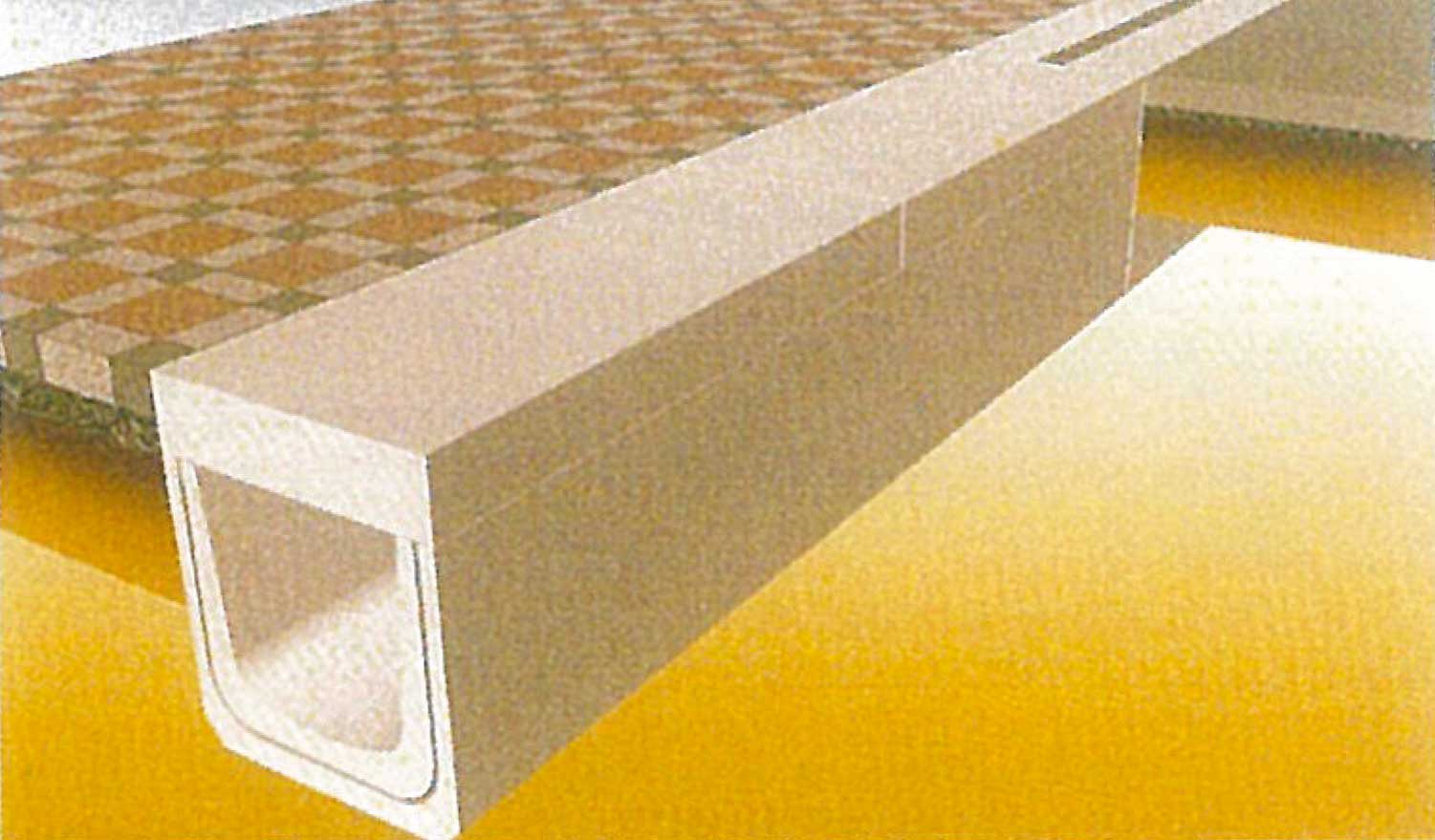

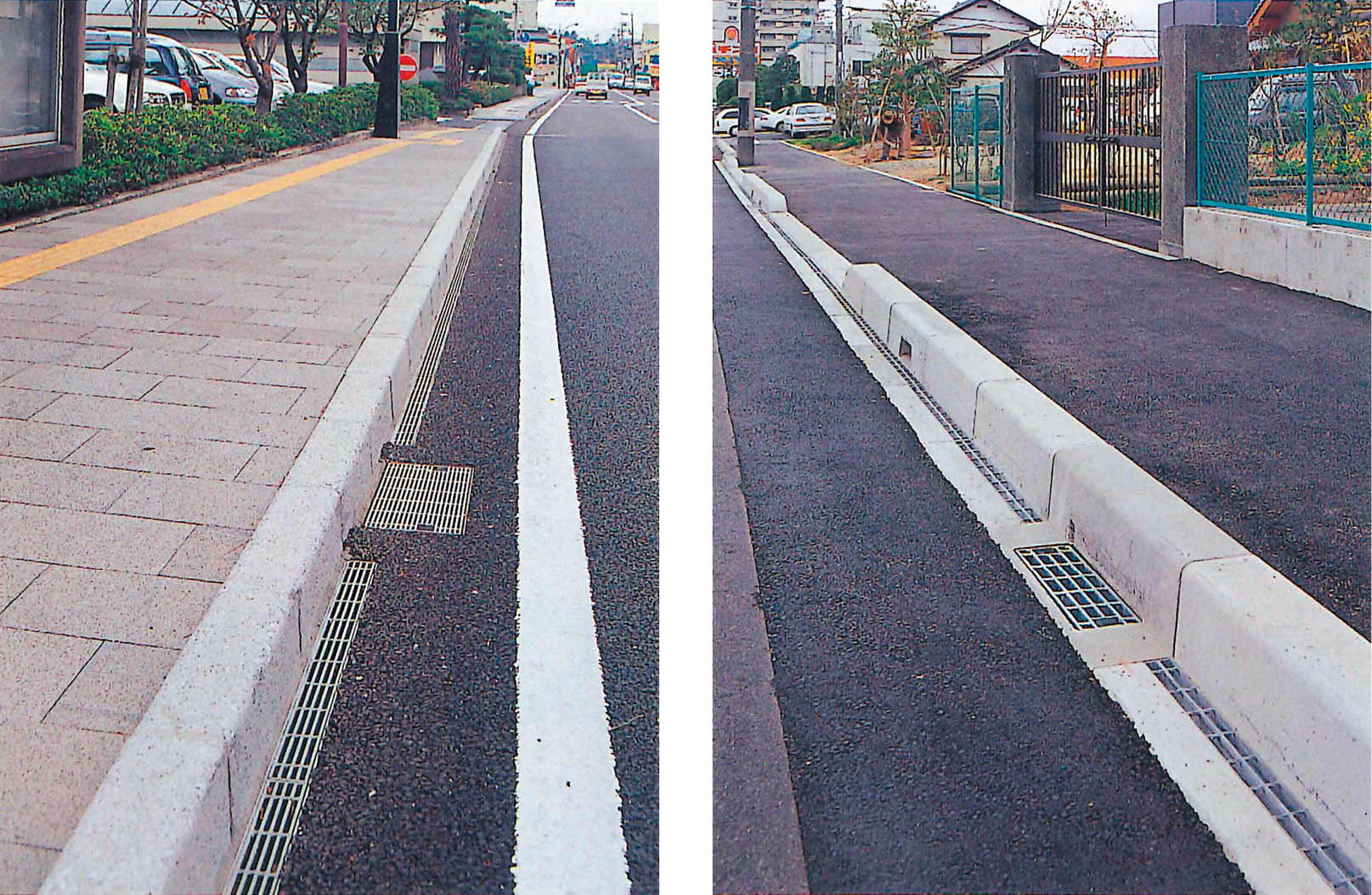

マルチスリット側溝バリエーション

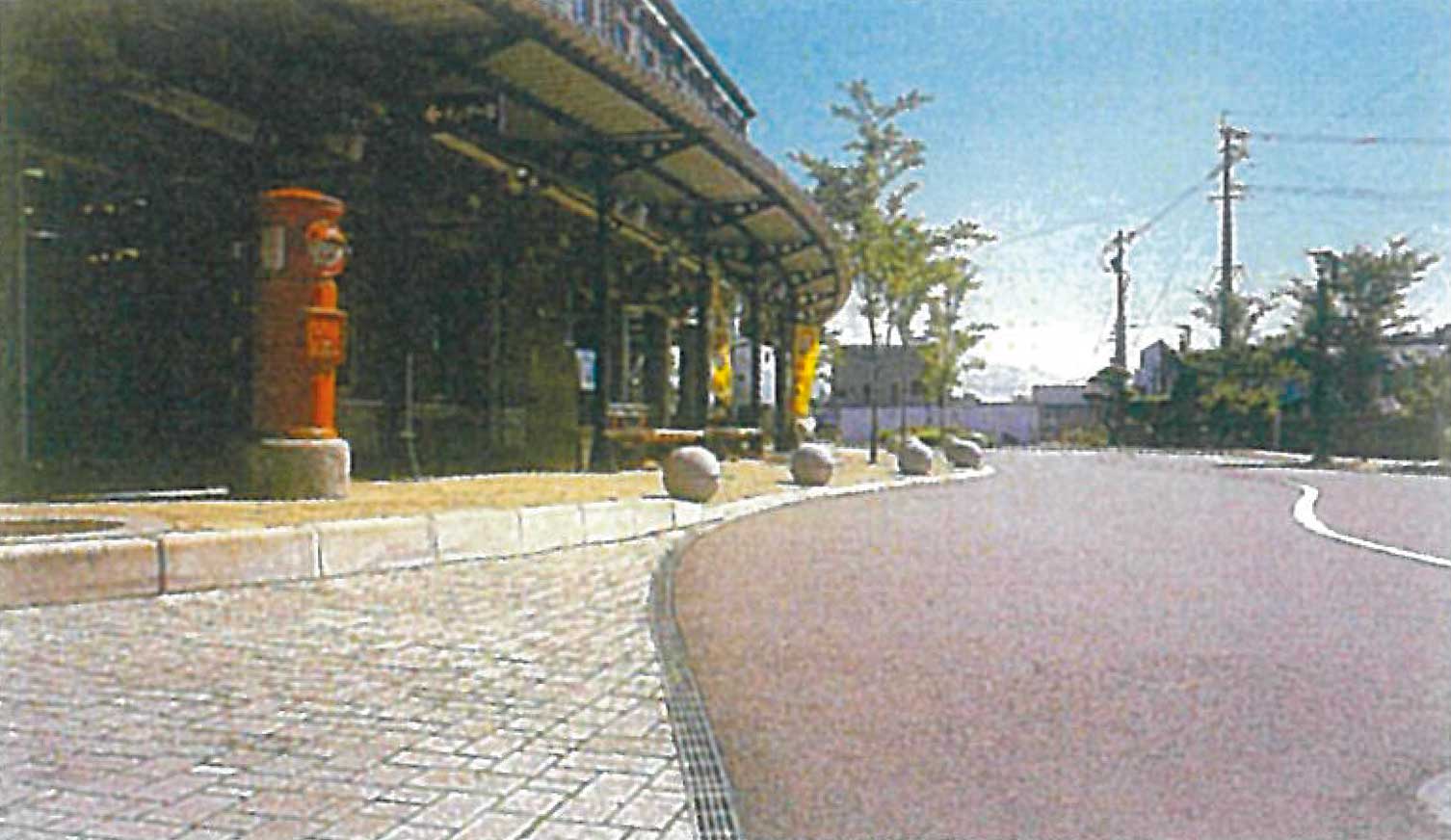

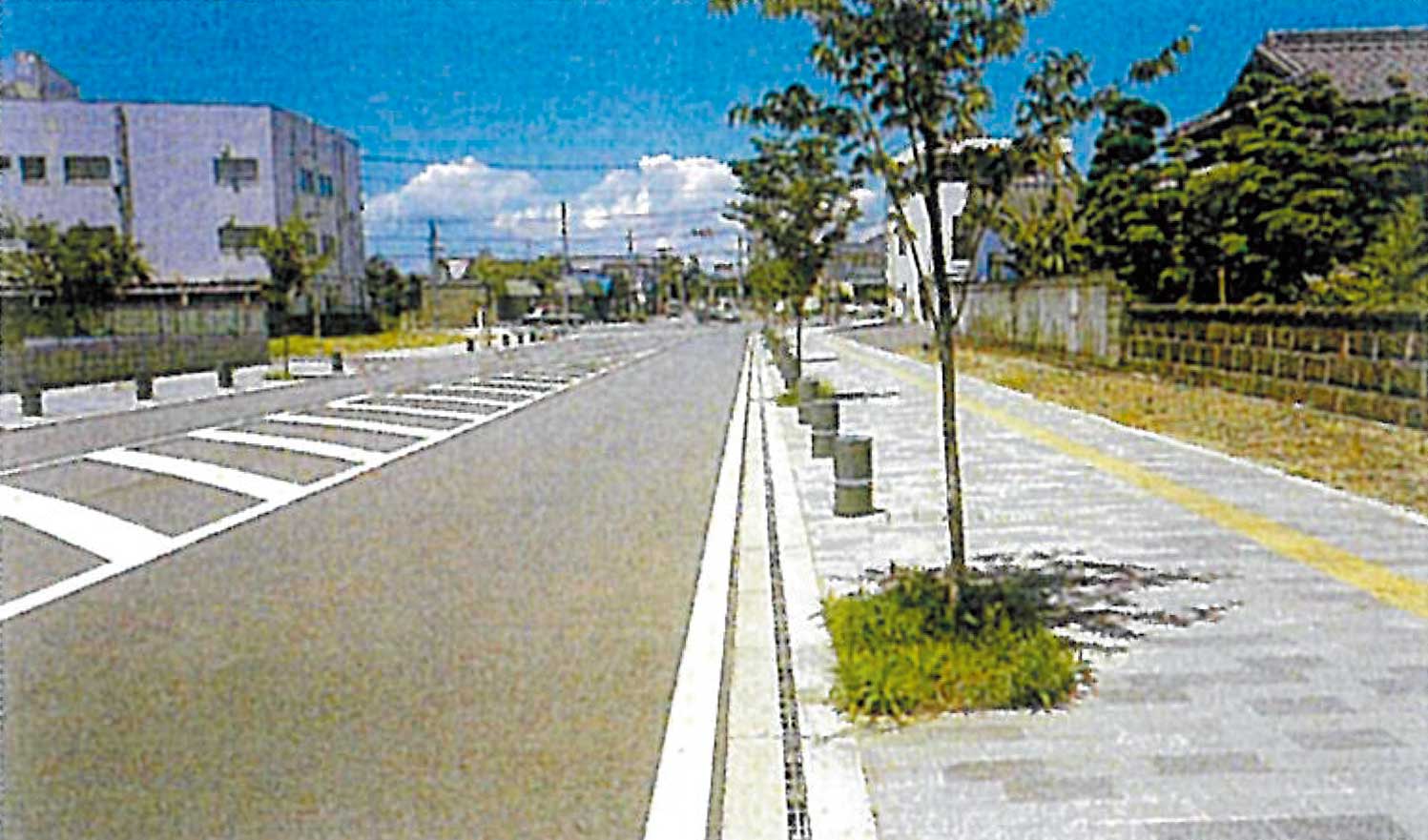

一般・高速道路、トンネル、公園、グラウンド、造成地や商店街アプローチなど、用途や景観に応じて幅広く適合します。

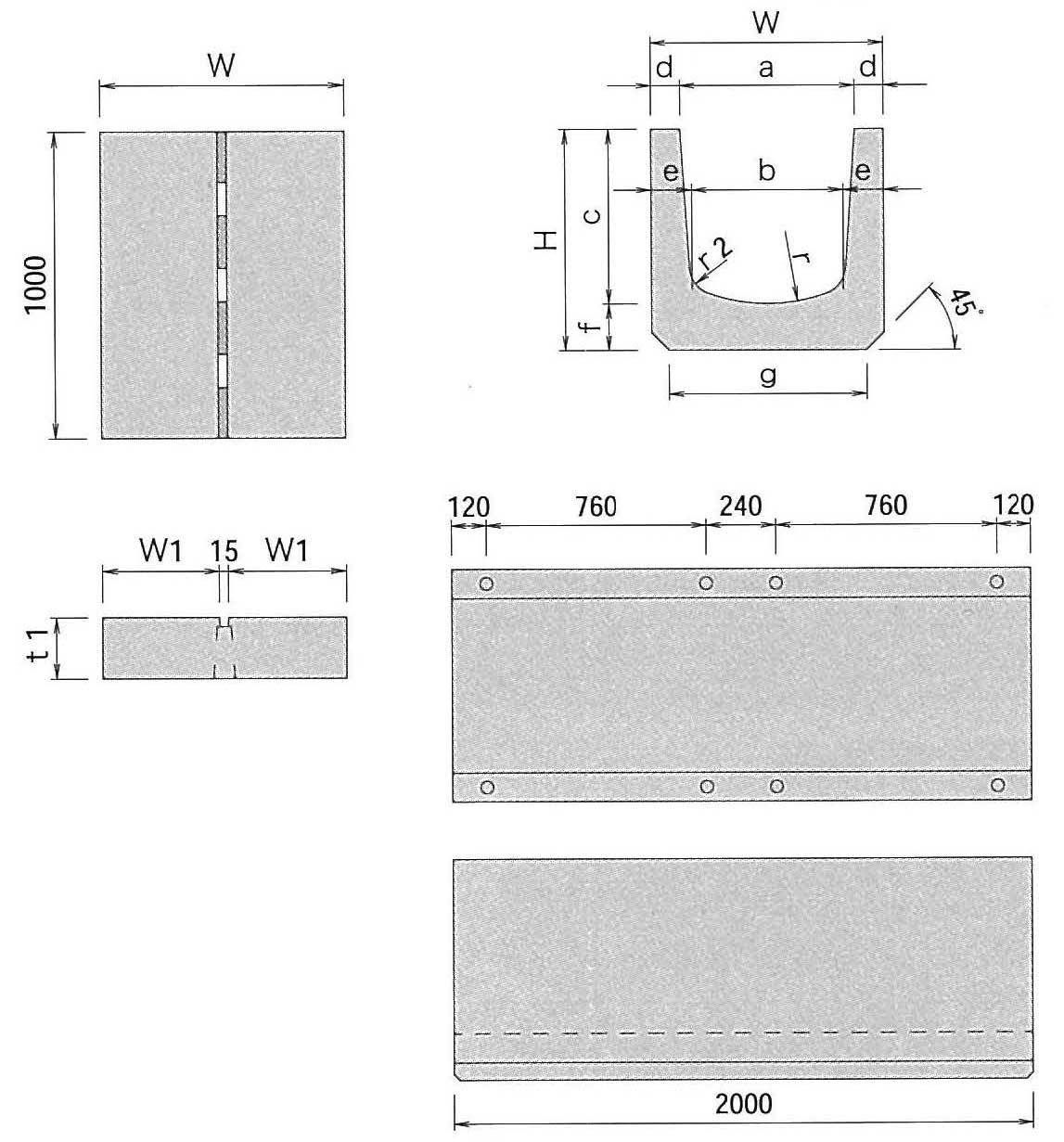

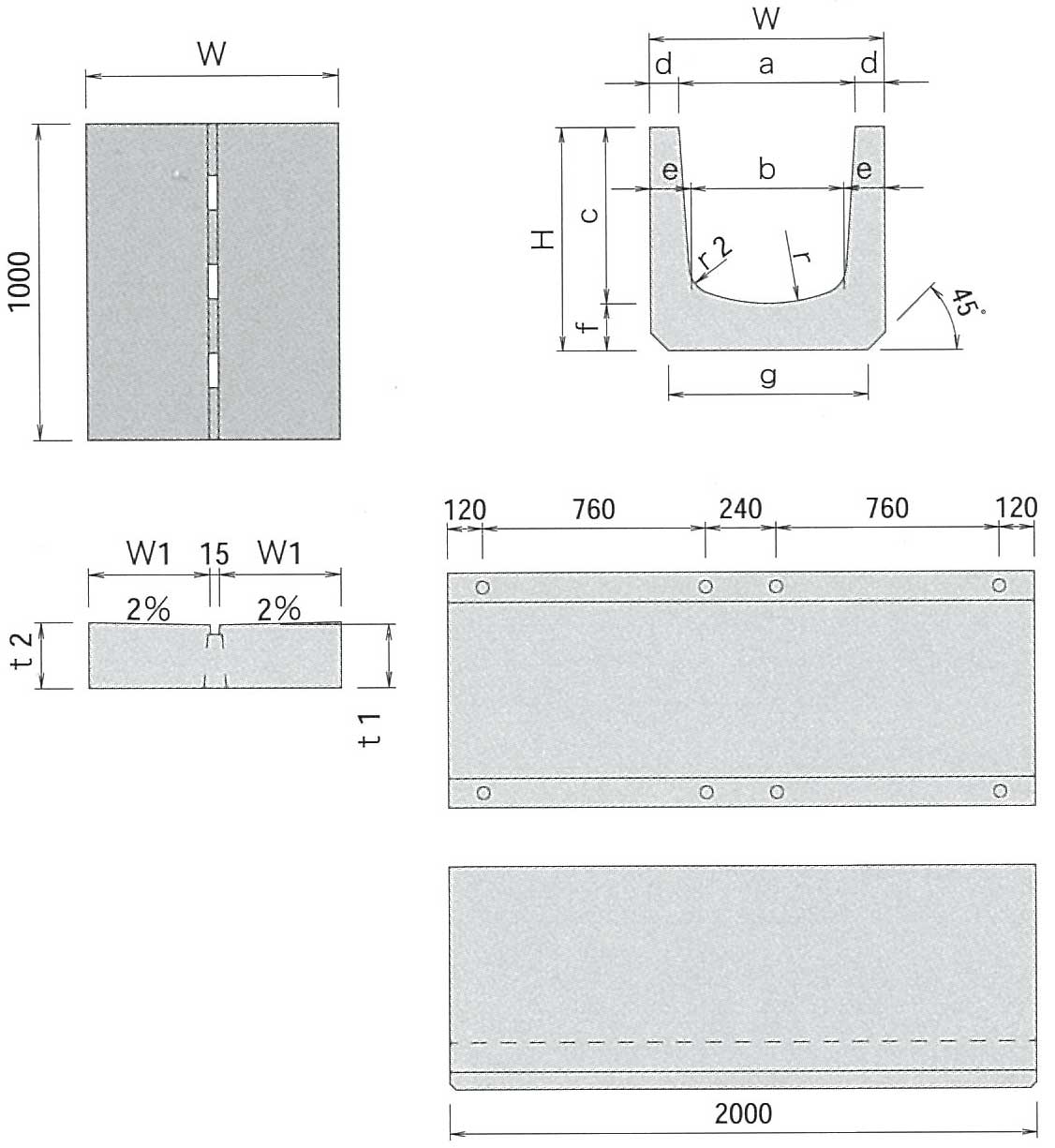

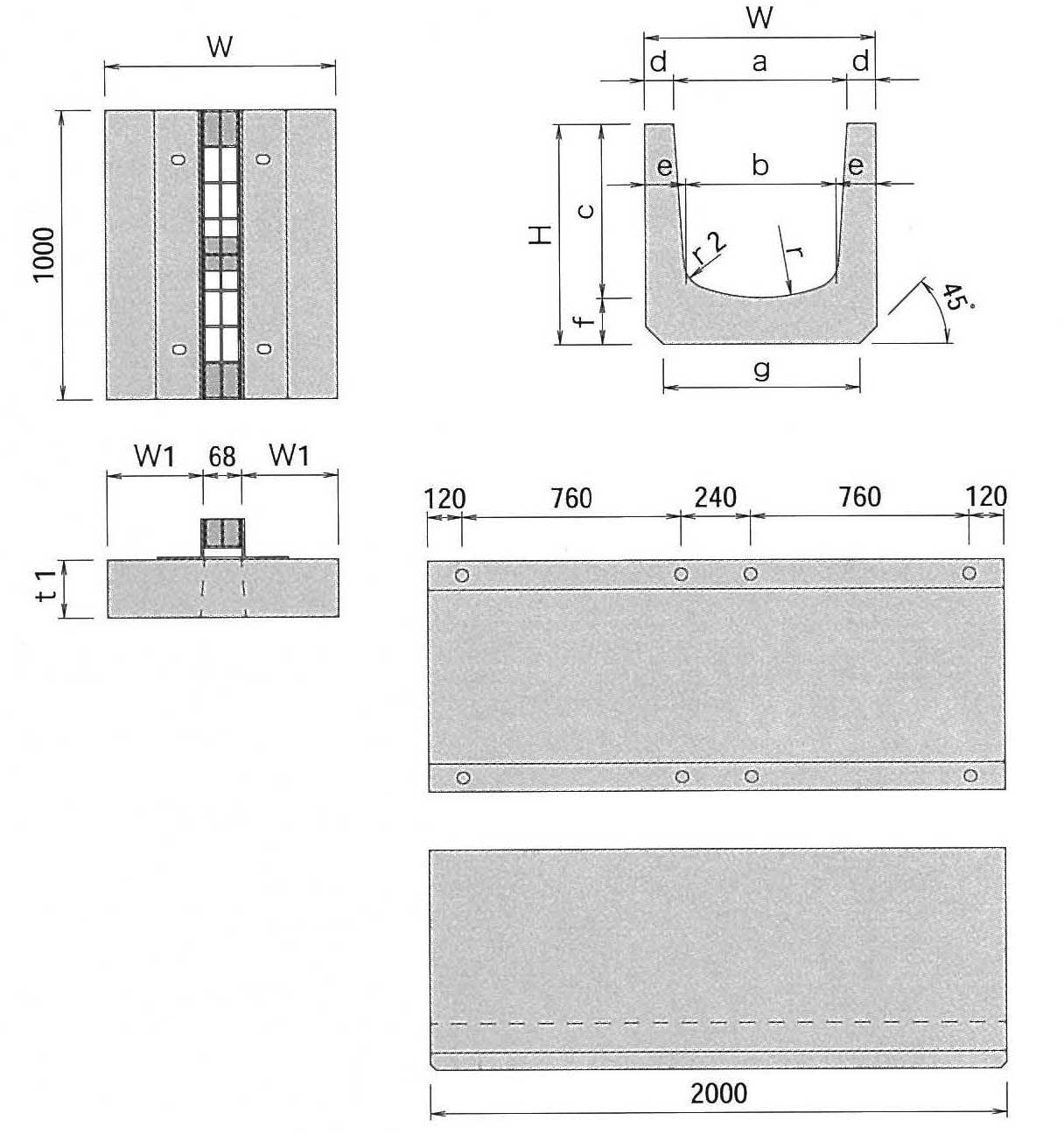

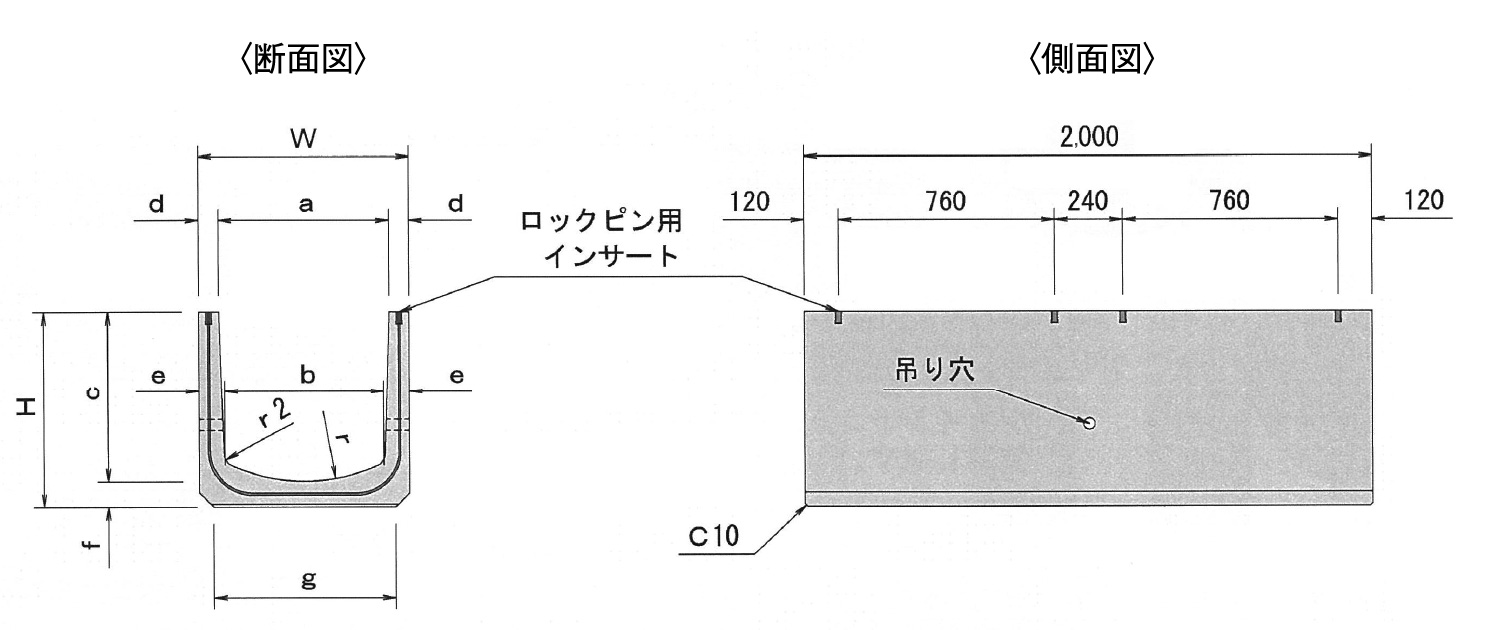

本体の形状・寸法

呼び名	参考質量(kg)	寸法（mm）
呼び名	参考質量(kg)	W	H	a	b	c	d	e	f	g	r	r2
200×　200	237	300	280	200	160	200	50	70	80	260	200	50
300	298		380			300
400	358		480			400
500	416		580			500
250×　250	289	350	330	250	210	250	50	70	80	310	250	50
300×　300	337	400	380	300	260	300	50	70	80	340	300	50
400	395		480		260	400		70
500	473		580		240	500		80
600	536		680		240	600		80
700	649		790		220	700		90	90
800	716		890		220	800		90	90
900	830		995		210	900		95	95
1,000	935		1,100		200	1,000		100	100
1,100	1,044		1,205		190	1,100		105	105
1,200	1,159		1,310		180	1,200		110	110
400×　400	488	520	480	400	360	400	60	80	80	440	400	50
500	555		580			500		80	80
600	647		690			600		90	90
700	744		790		340	700
800	816		890			800
900	906		990			900
1,000	979		1,090			1,000
500×　500	639	620	590	500	460	500	60	90	90	540	500	50
600	731		690		440	600
700	803		790			700
800	875		890			800
900	947		990			900
600×　600	832	740	690	600	560	600	70	90	90	640	600	50
700	909		790			700
800	986		890			800
900	1,063		990			900
700×　700	982	840	790	700	660	700	70	90	90	740	700	100
800	1,089		890		654	800		93	90
900	1,200		995		648	900		96	95
1,000	1,315		1,100		642	1,000		99	100
800×　800	1,206	940	900	800	740	800	70	100	100	840	800	100
900×　900	1,514	1,060	1,010	900	840	900	80	110	110	960	900	100
1,000×1,000	1,857	1,180	1,120	1,000	940	1,000	90	120	120	1,080	1,000	100

※規格外の製品につきましては、営業担当者までお尋ね下さい。

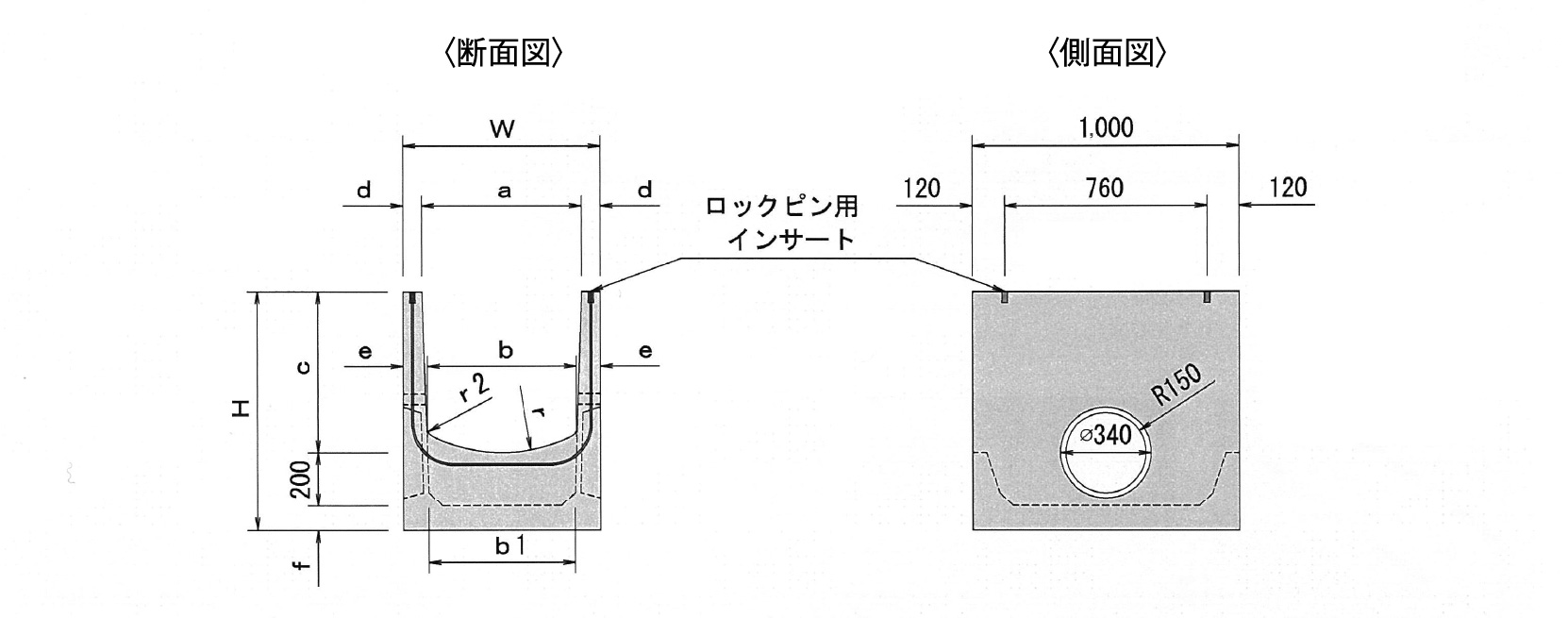

呼び名	参考質量(kg)	寸法（mm）
呼び名	参考質量(kg)	W	H	a	b	c	d	e	f	g	b1	e1	r	r2
200	202	300	480	200	160	200	50	70	80	30	120	90	200	50
250	228	350	530	250	210	250	50	70	80	30	178	86	250	50
300	255	400	580	300	260	300	50	70	80	30	232	84	300	50
400	341	520	680	400	360	400	60	80	80	50	340	90	400	50
500	415	620	790	500	460	500	60	80	90	50	444	88	500	50
600	520	740	890	600	560	600	70	80	90	50	546	97	600	50

: R型桝用(舗装前)

: R型桝用(舗装後)

: 歩車道一体型桝用

: F型桝用

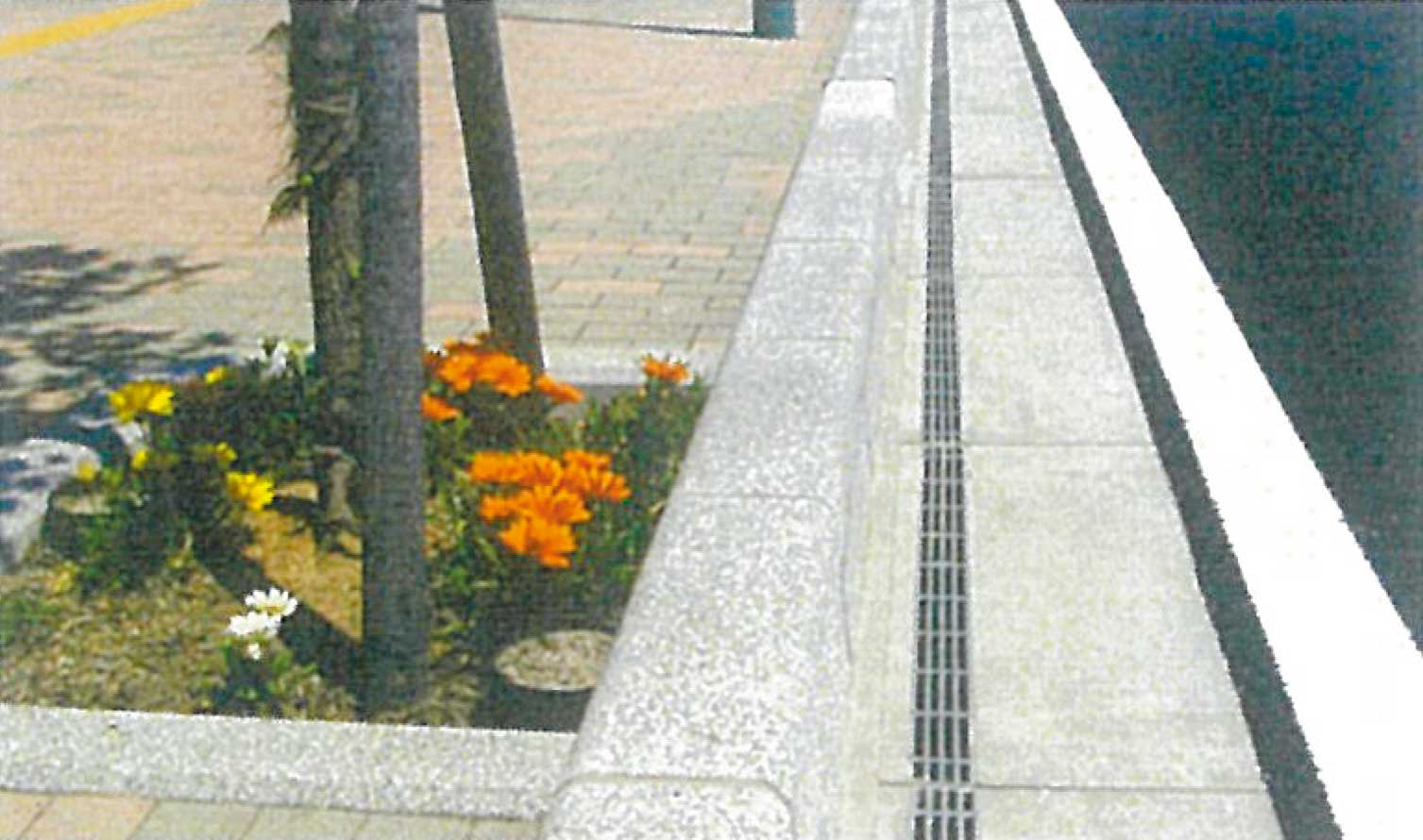

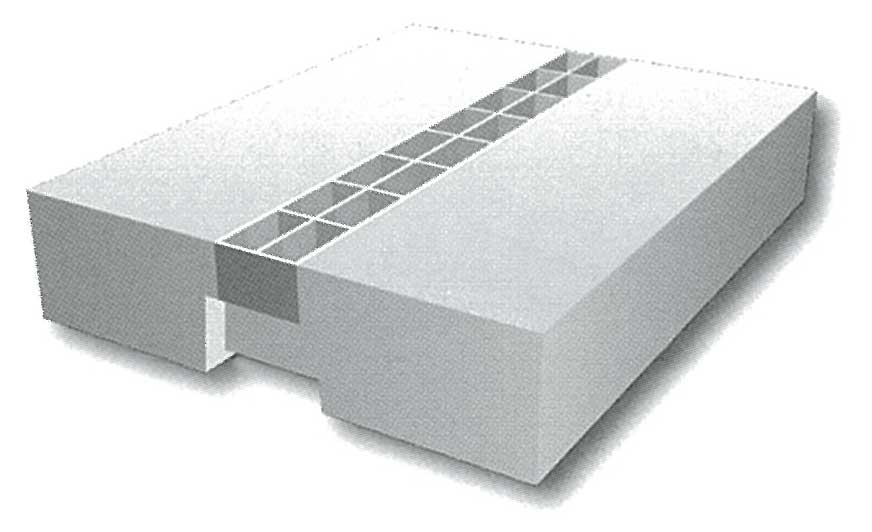

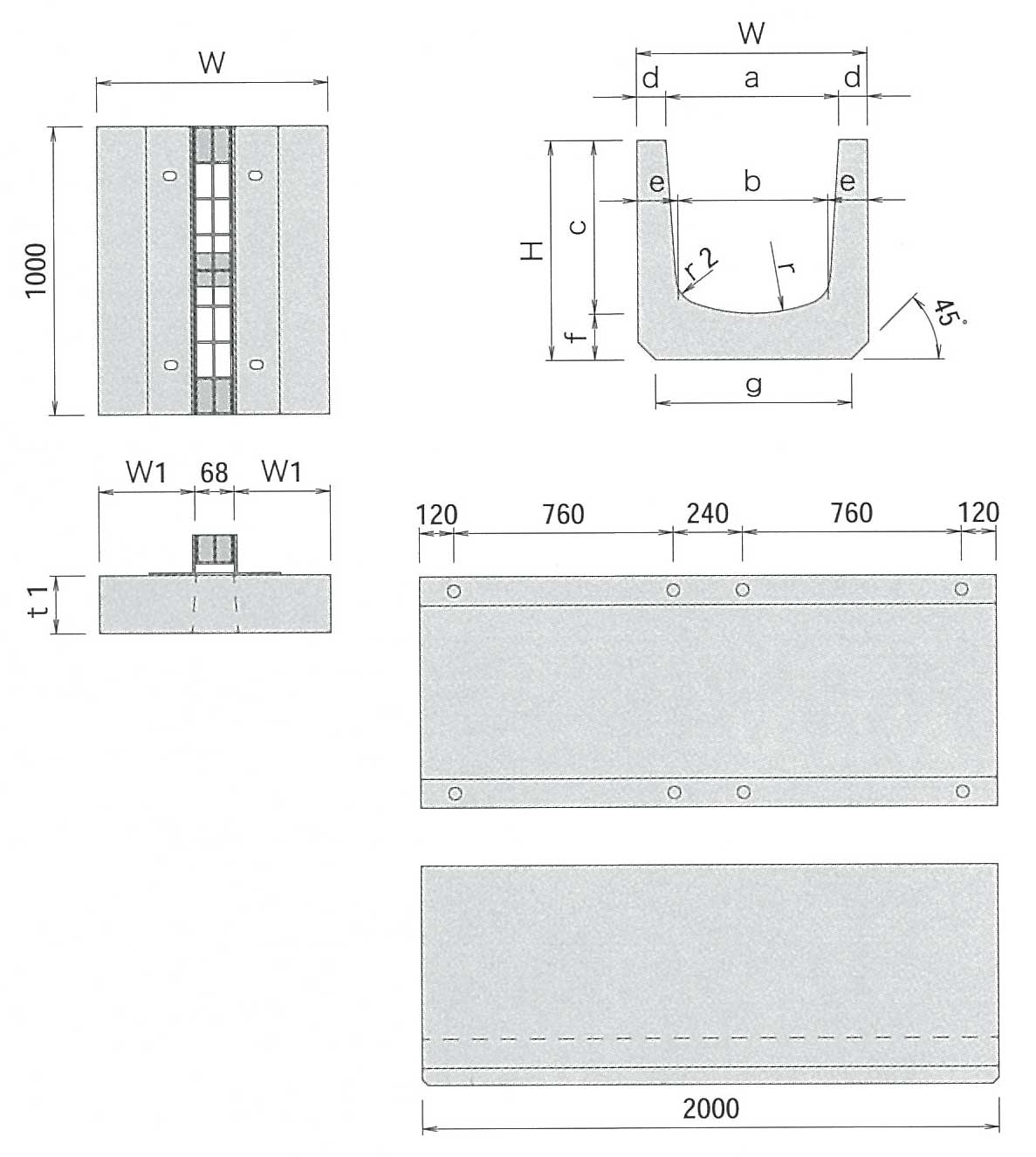

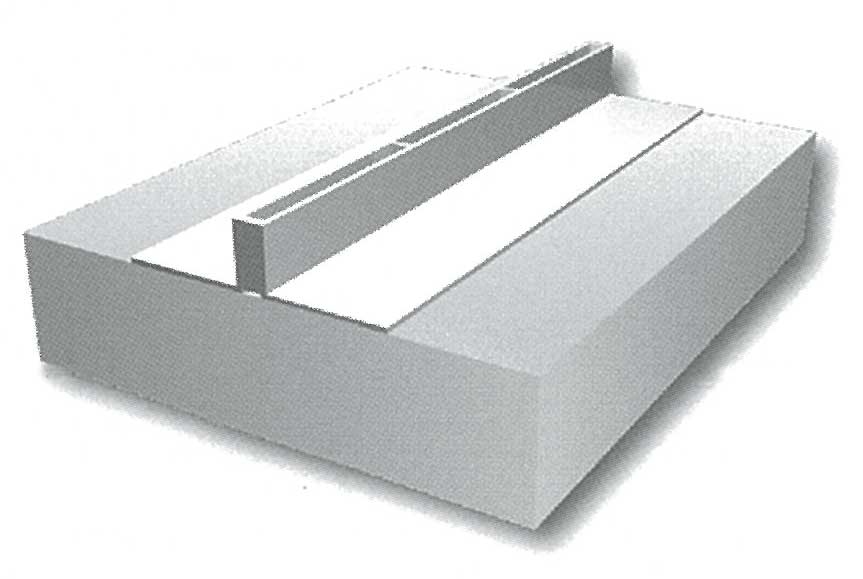

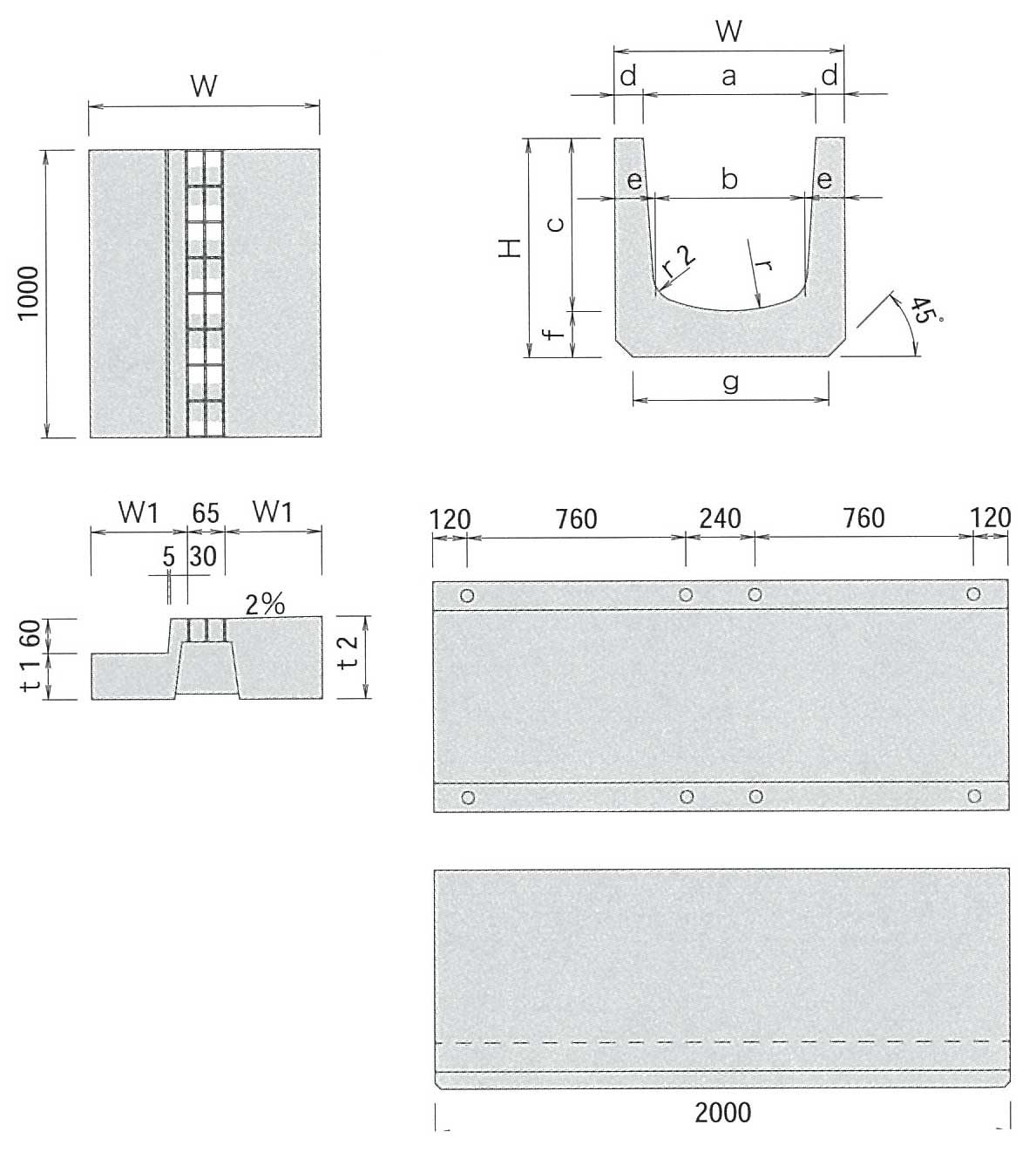

RG型

景観性に優れた嵩上げグレーチングタイプ

景観性を重視する現場に最適です。
アングル高さは50～110mm迄選択可能です。

蓋寸法表

呼び名	W	W1	t1	参考質量 (kg)
200	300	116	100	67
250	350	141	100	80
300	400	166	100	91
400	520	226	110	133
500	620	276	120	175
600	740	336	120	211
700	840	386	130	260
800	940	436	130	292
900	1060	496	130	330
1000	1180	556	140	397

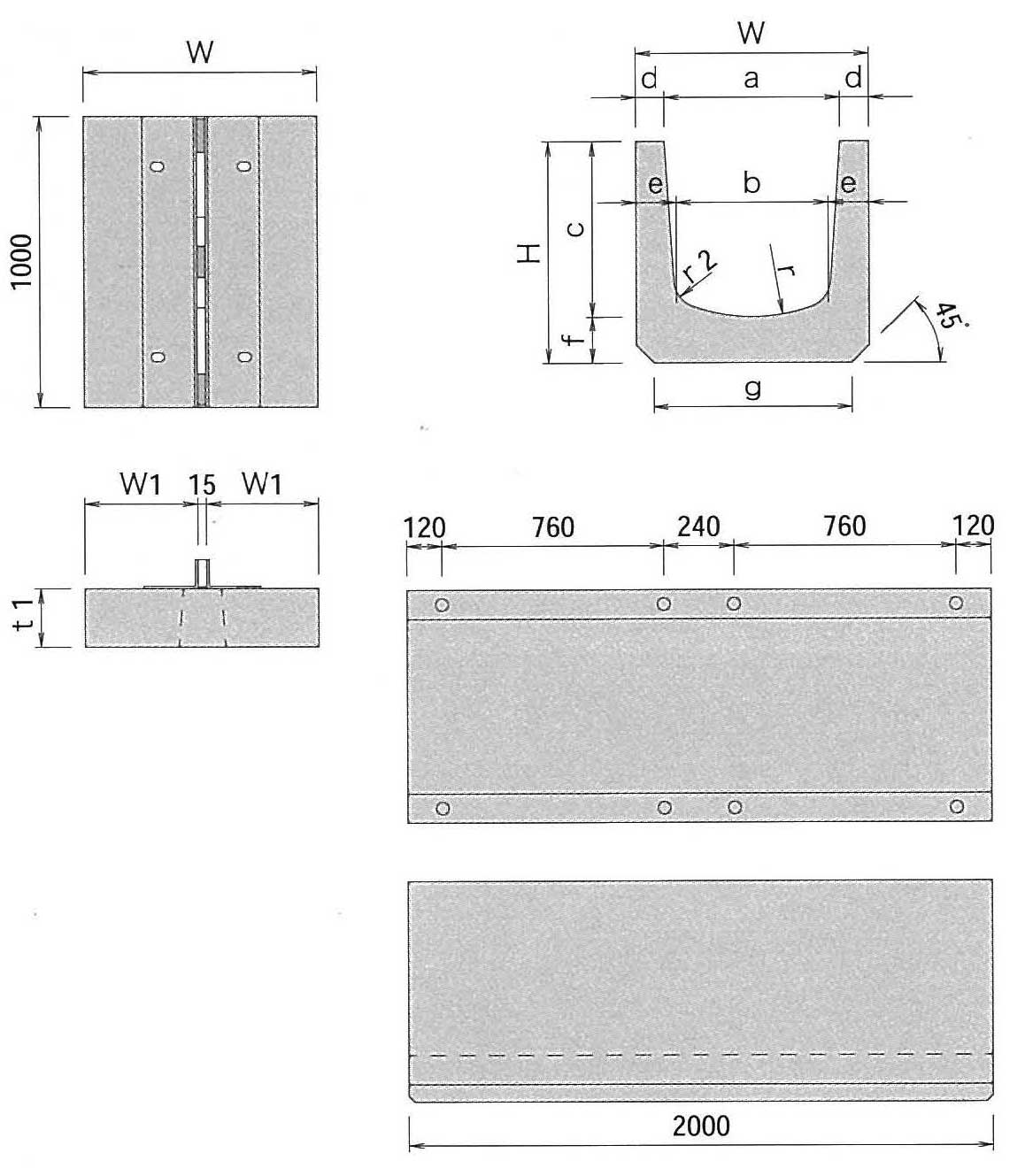

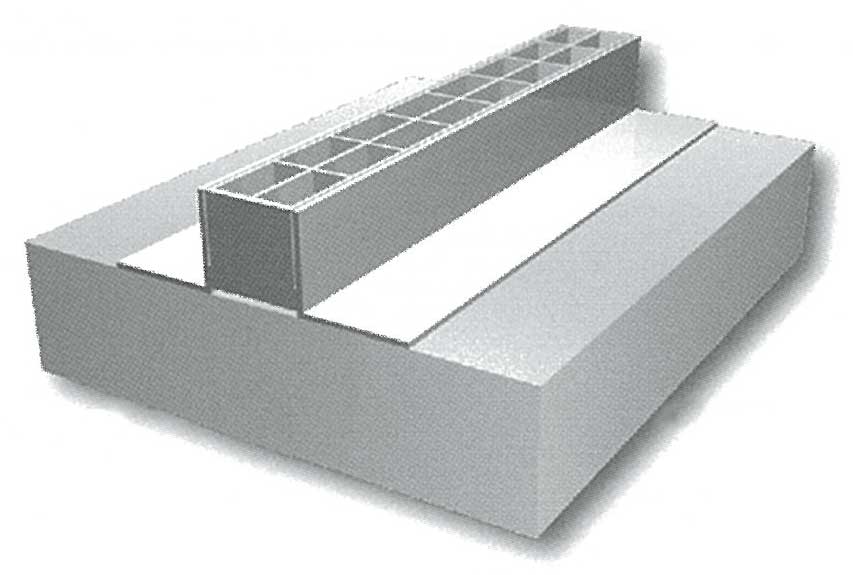

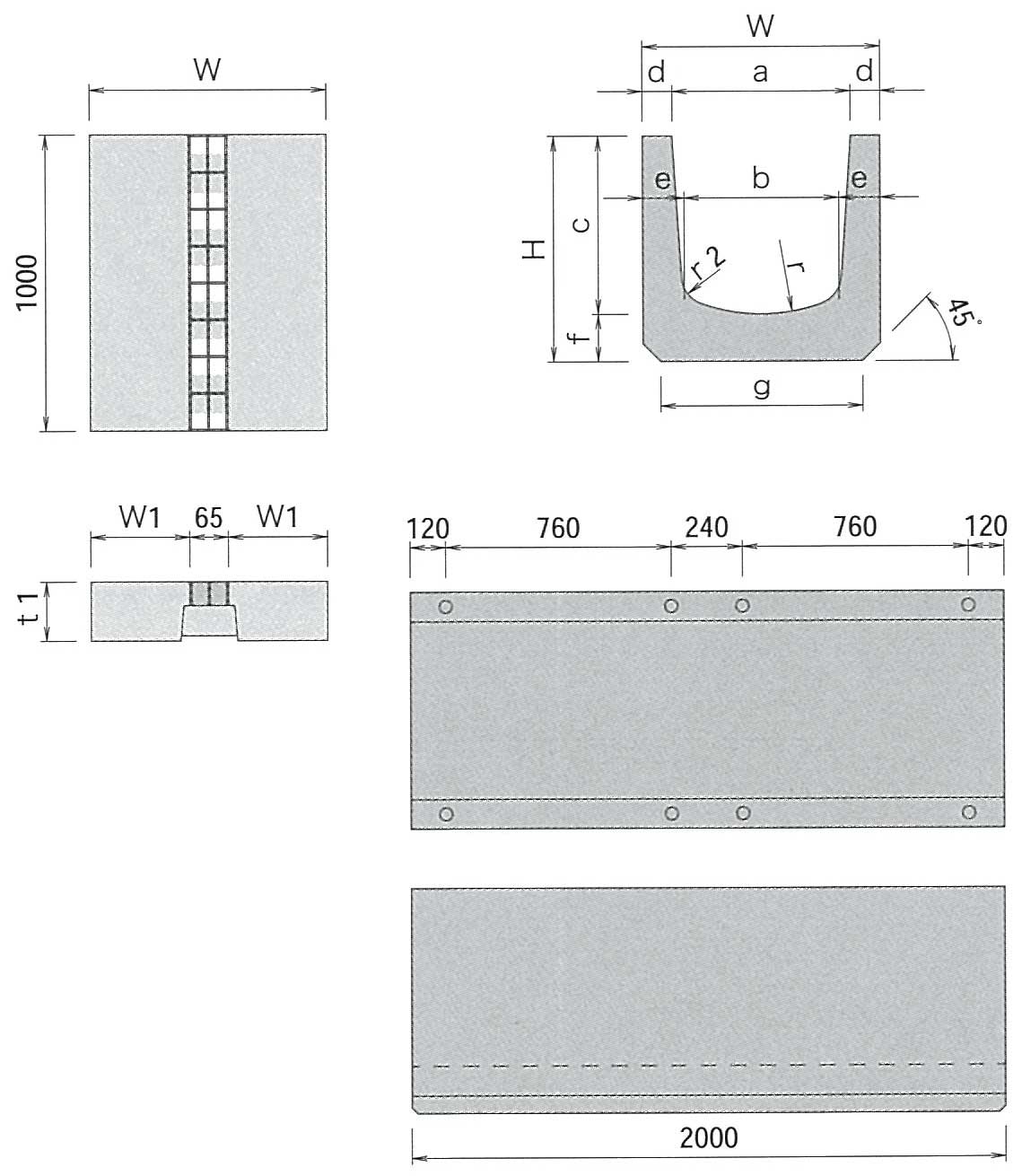

RS型

景観性に優れ、経済的な嵩上げスリットタイプ

景観性を重視する現場に最適です。
アングル高さは50～110mm迄選択可能です。

蓋寸法表

呼び名	W	W1	t1	参考質量 (kg)
200	300	142	100	67
250	350	167	100	80
300	400	192	100	91
400	520	252	110	133
500	620	302	120	175
600	740	362	120	211
700	840	412	130	260
800	940	462	130	292
900	1060	522	130	330
1000	1180	582	140	397

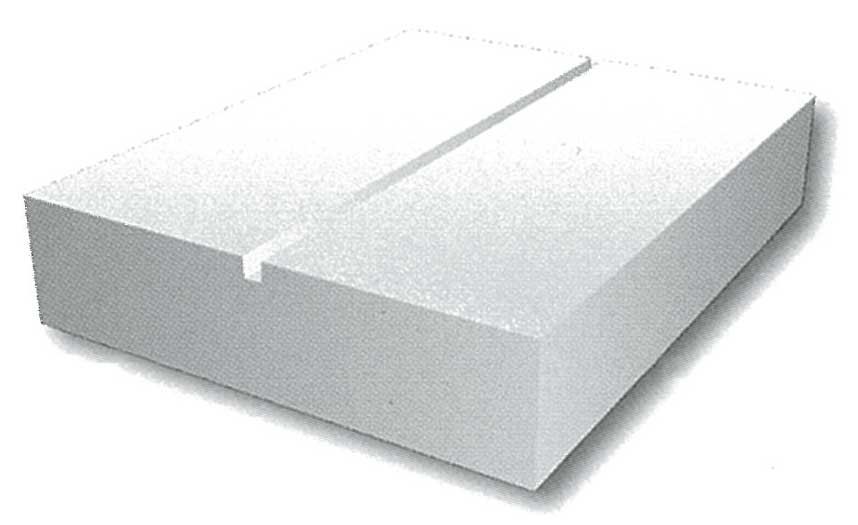

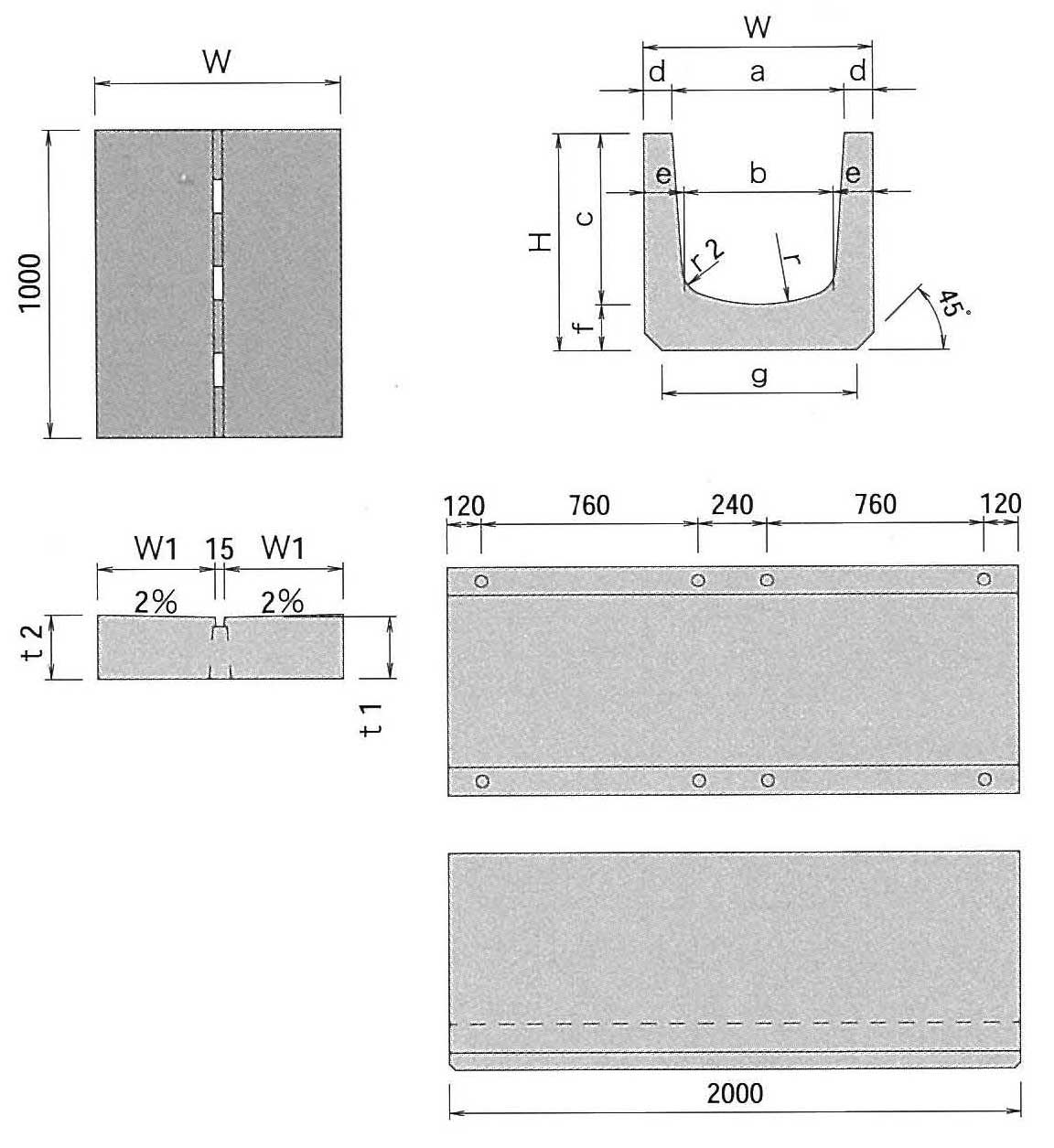

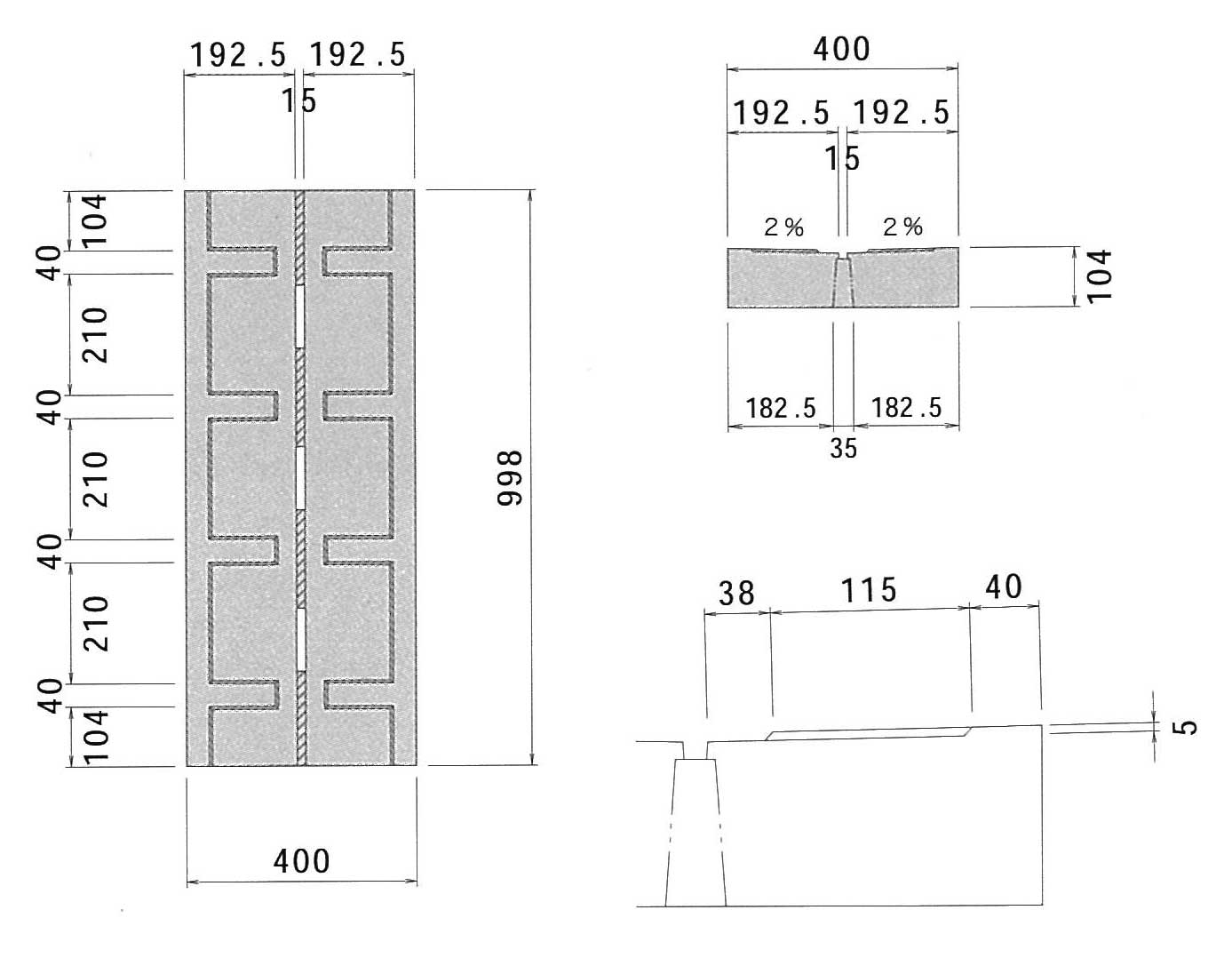

NII型

汎用件が高いノーマルタイプ

SA5345に準拠した設計です。
グレーチング付きタイプと比較して安価です。
スリット幅が15mmと小さいため、自転車のタイヤなどが挟まれる心配がありません。

蓋寸法表

呼び名	W	W1	t1	t2	参考質量 (kg)
200	300	142.5	100	103	72
300	400	192.5	100	104	97
400	520	252.5	110	115	140
500	620	302.5	120	126	183
600	740	362.5	120	130	221

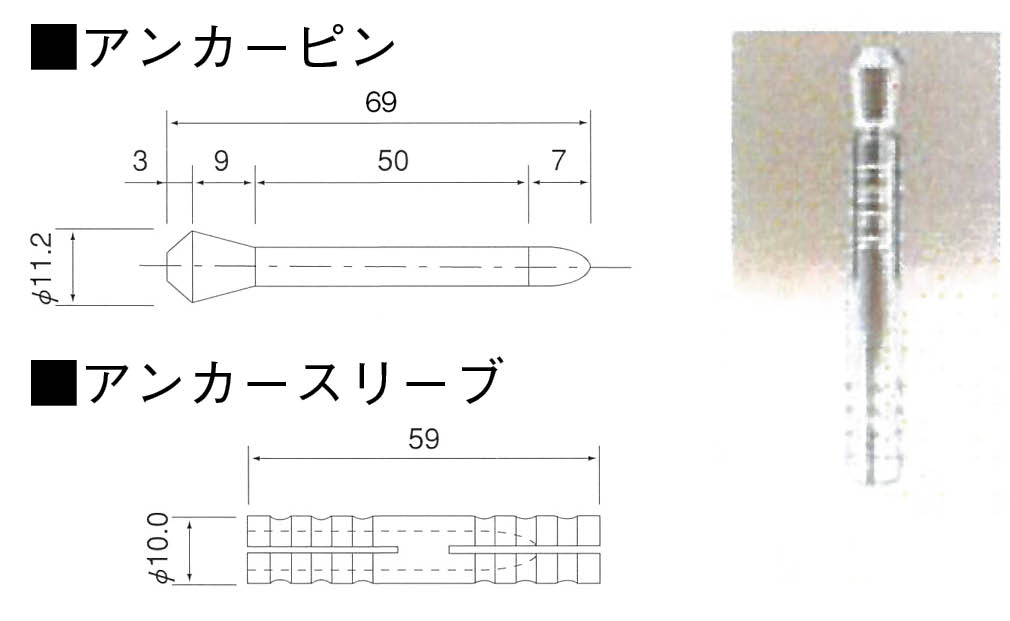

NII型あんしんバリア工法タイプ

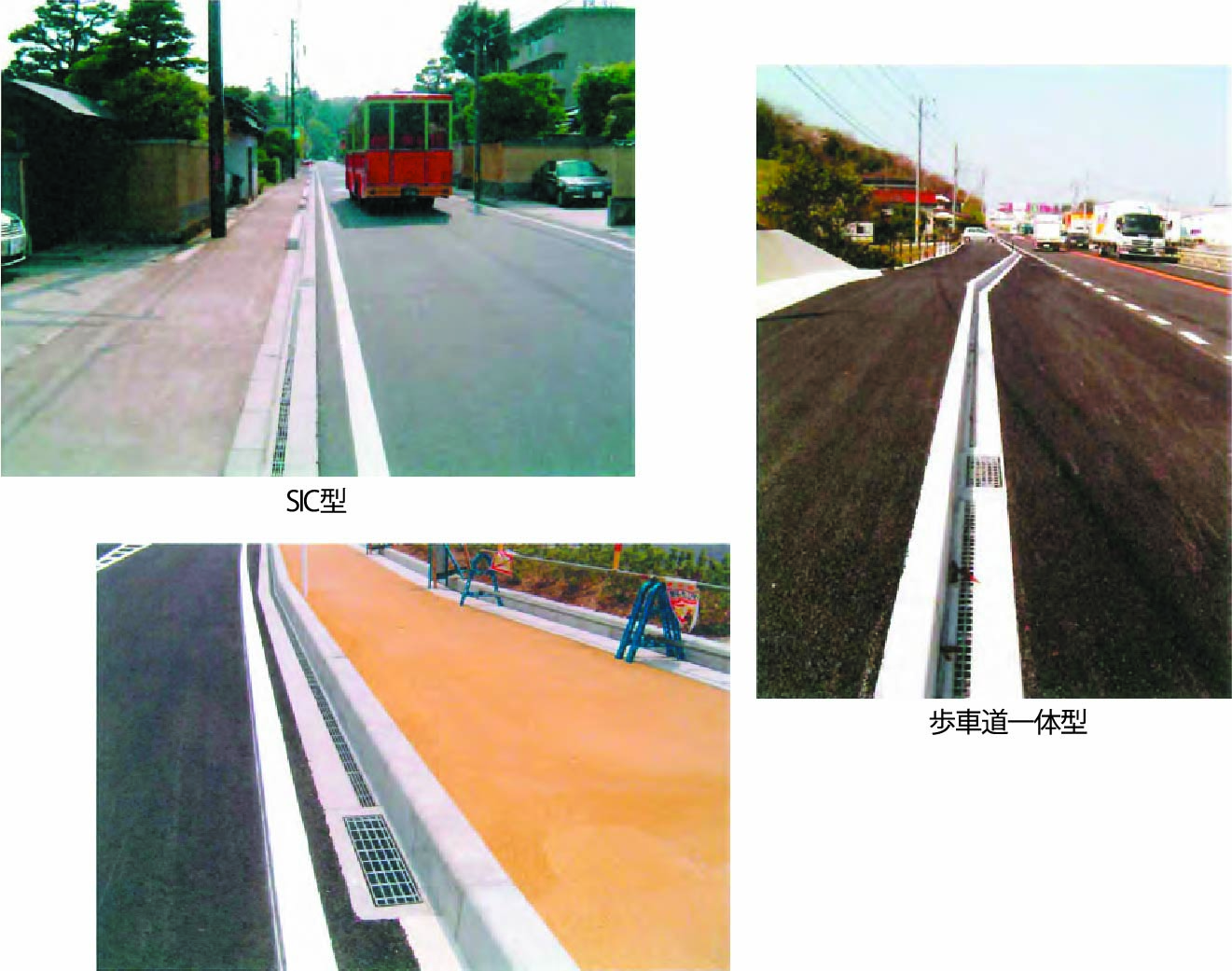

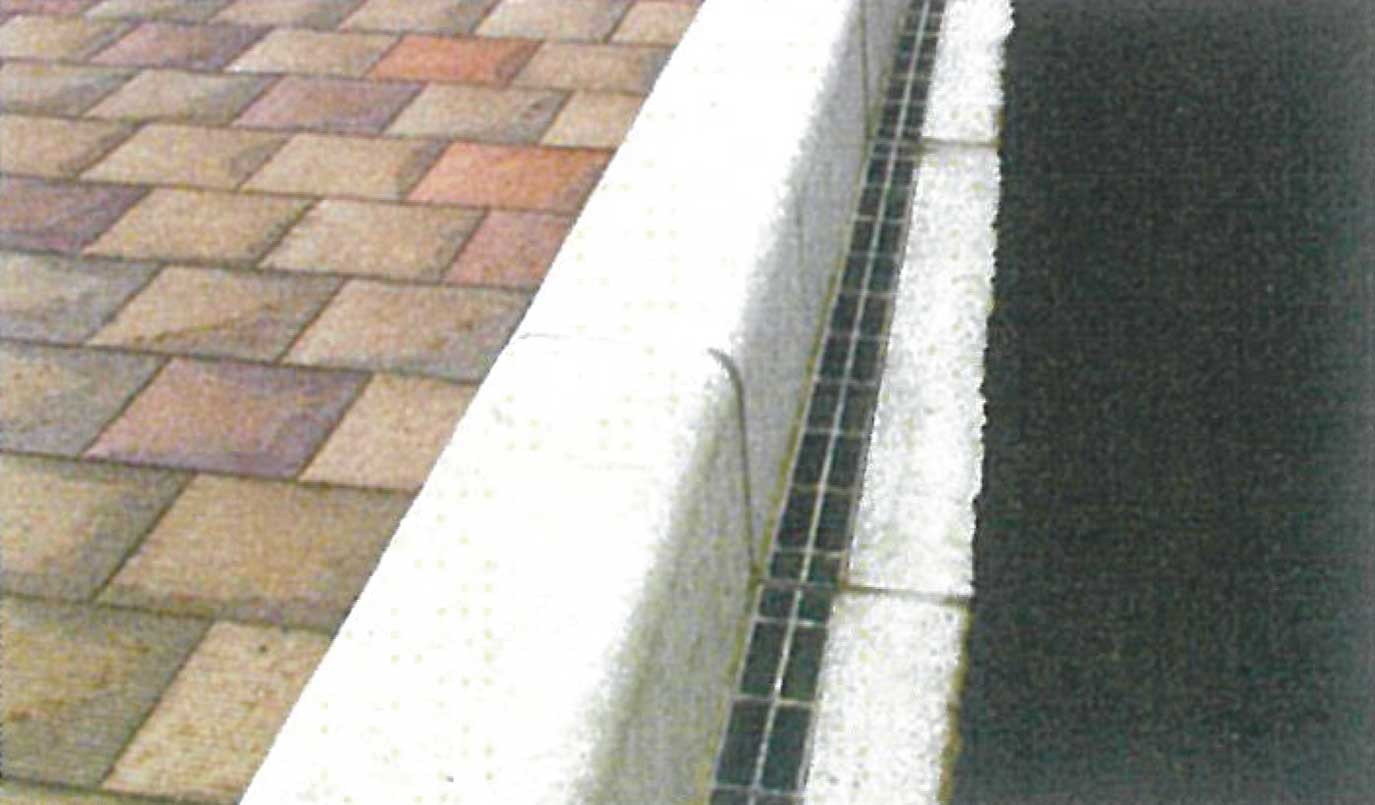

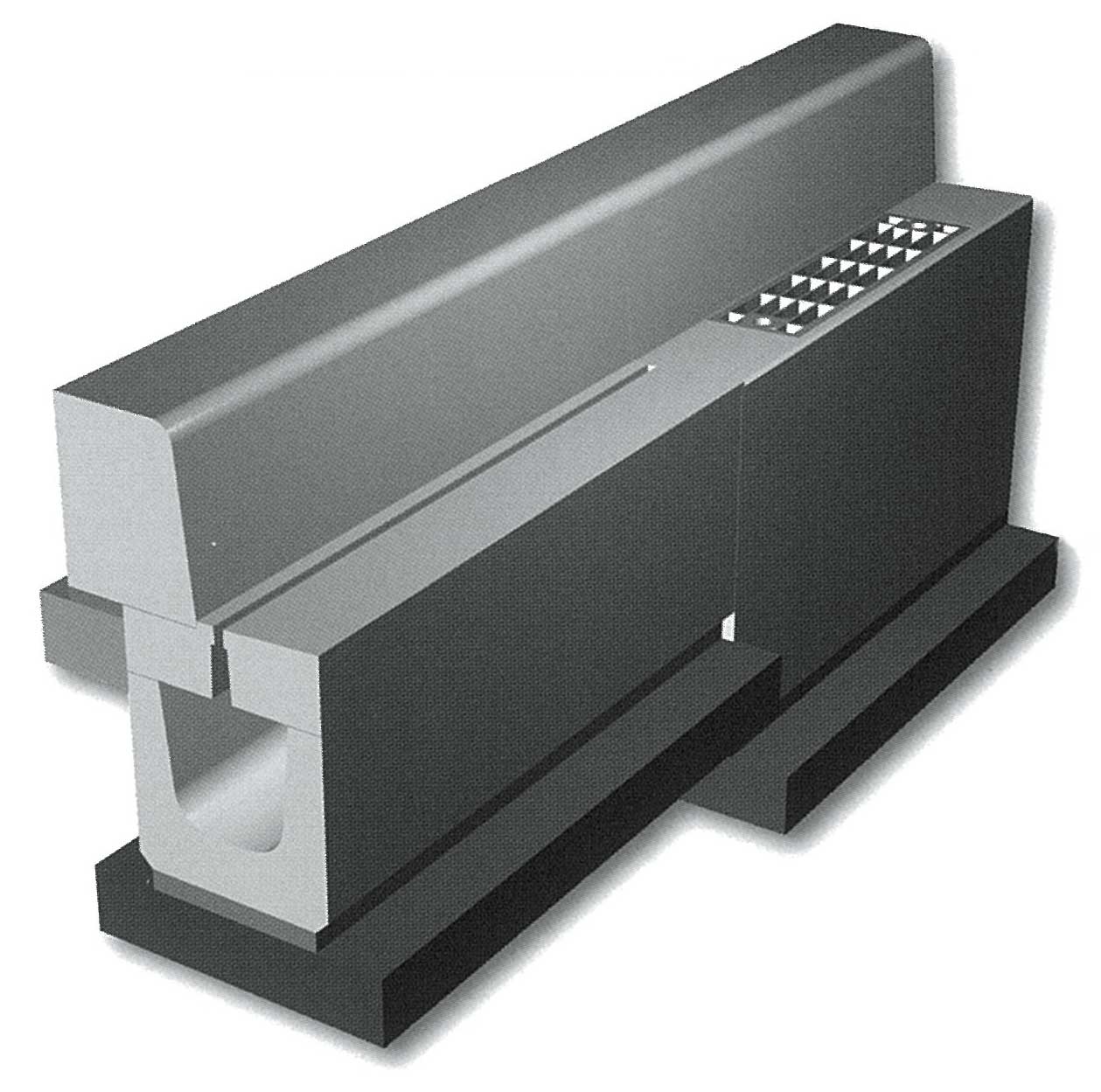

S1C型

ブロック交換が容易な縁石根入りタイプ

現行の縁石を使用することができ、バリアフリーにも対応します。

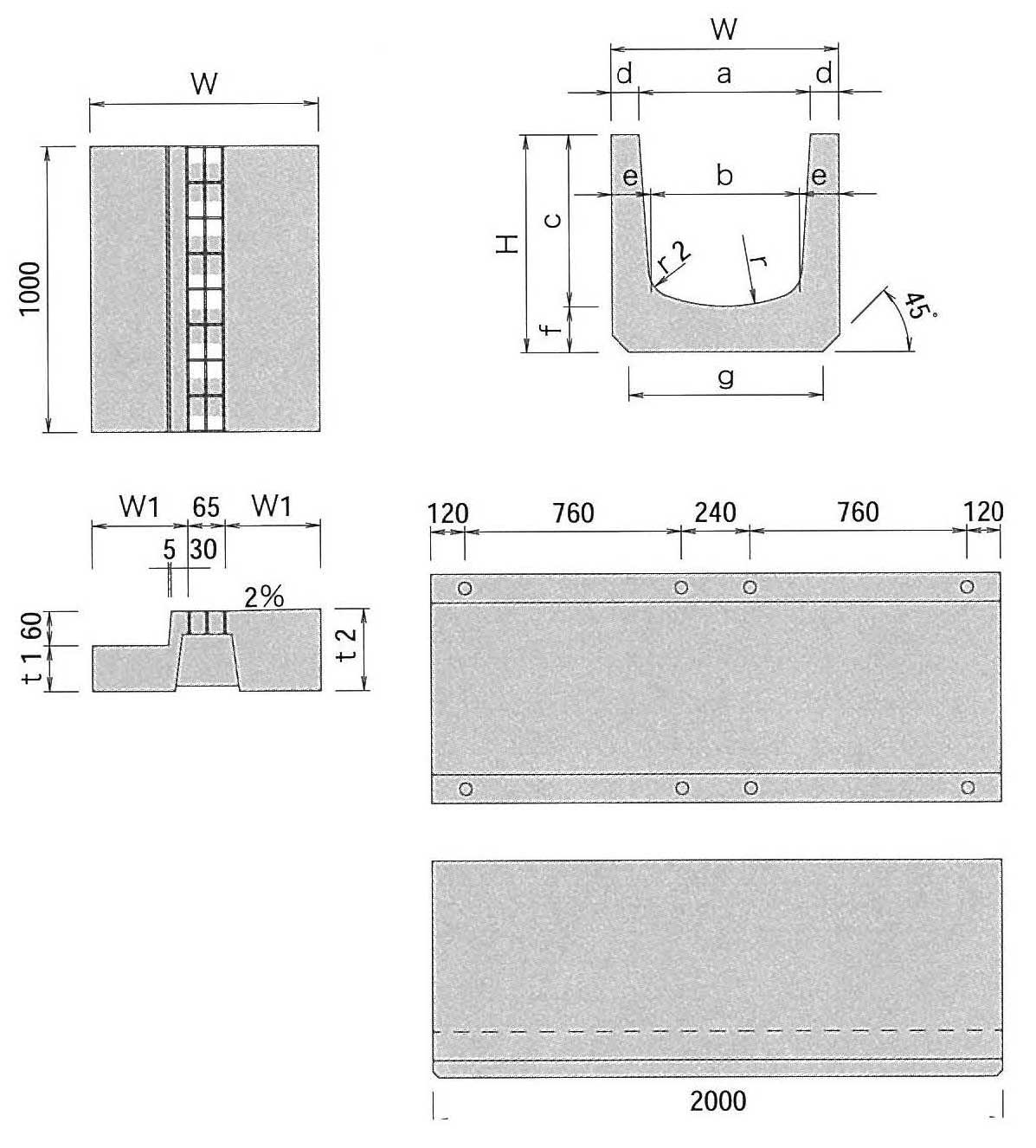

蓋寸法表

呼び名	W	W1	t1	t2	参考質量 (kg)
200	300	117.5	80	142	74
250	350	142.5	80	143	86
300	400	167.5	80	143	97
400	520	227.5	86	151	132
500	620	277.5	93	159	187
600	740	337.5	100	168	232

S2C型

S1C型の横断用

蓋寸法表

呼び名	W	W1	t1	t2	参考質量 (kg)
200	300	117.5	140	142	86
250	350	142.5	140	143	102
300	400	167.5	140	143	116
400	520	227.5	146	151	160
500	620	277.5	153	159	223
600	740	337.5	160	167	277

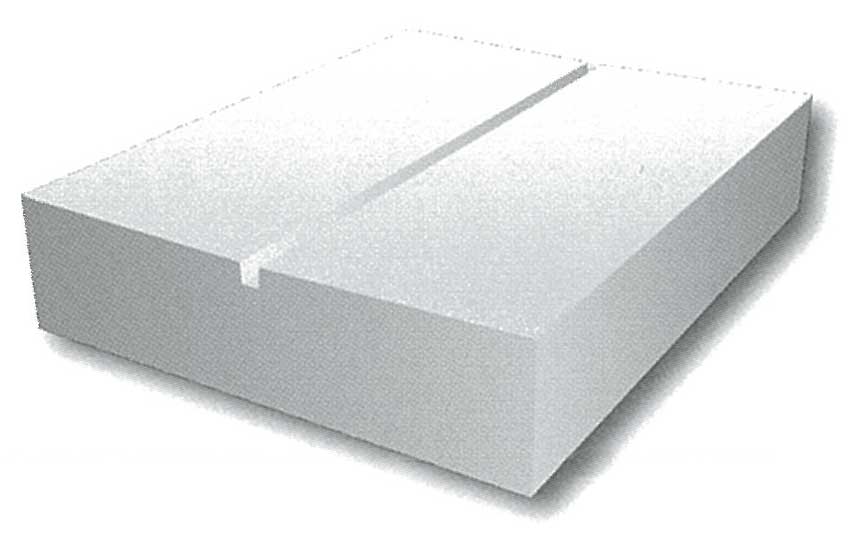

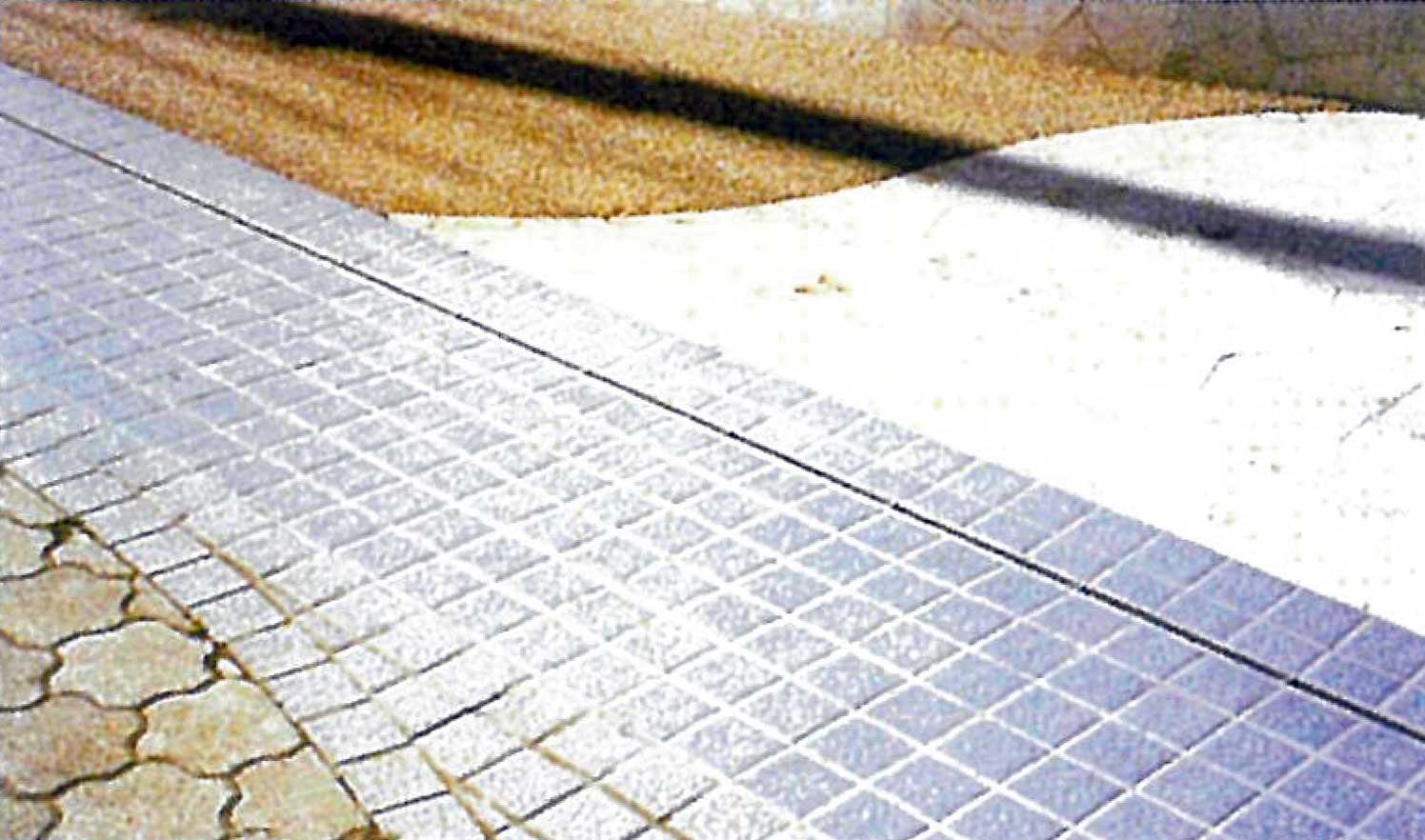

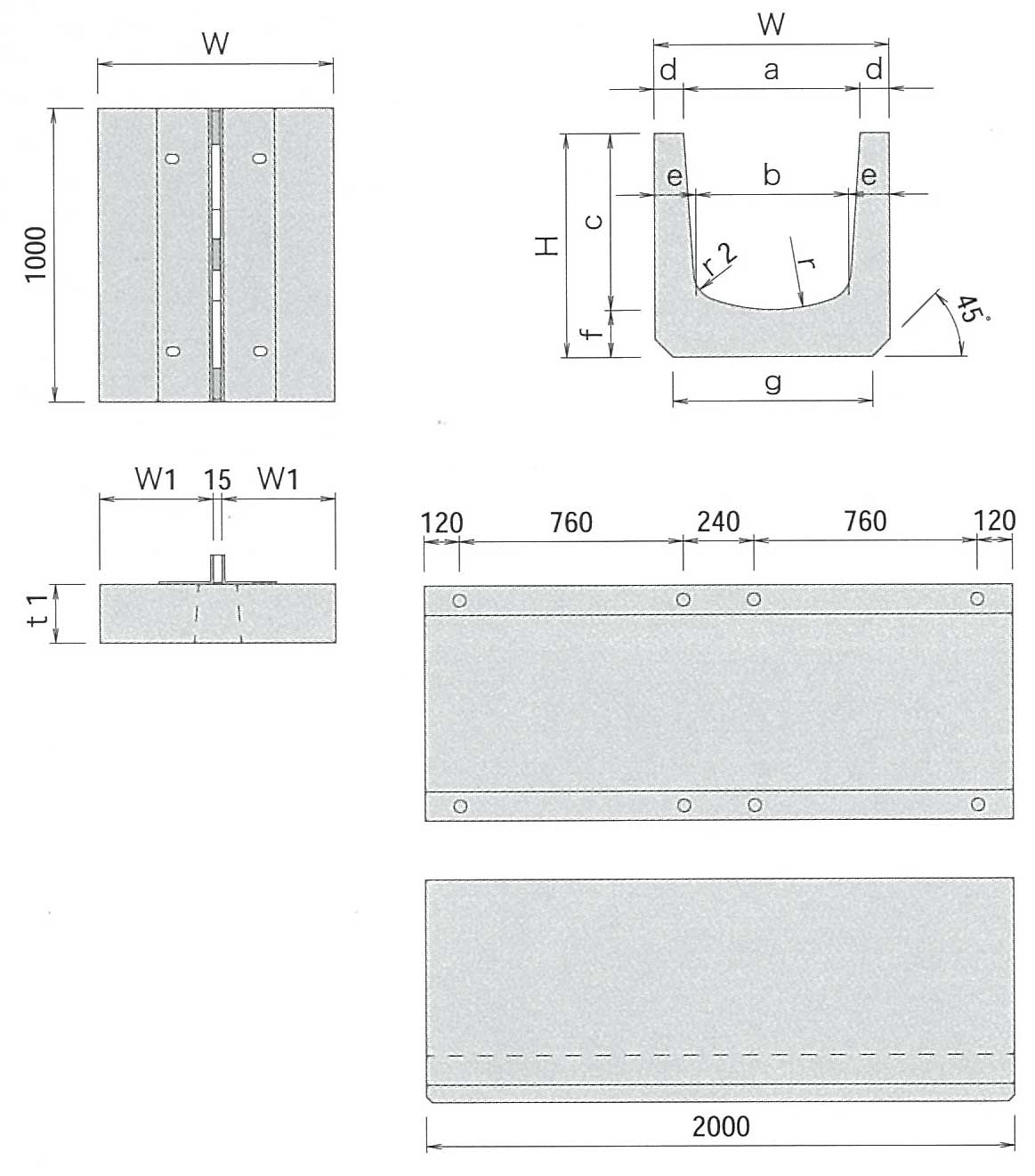

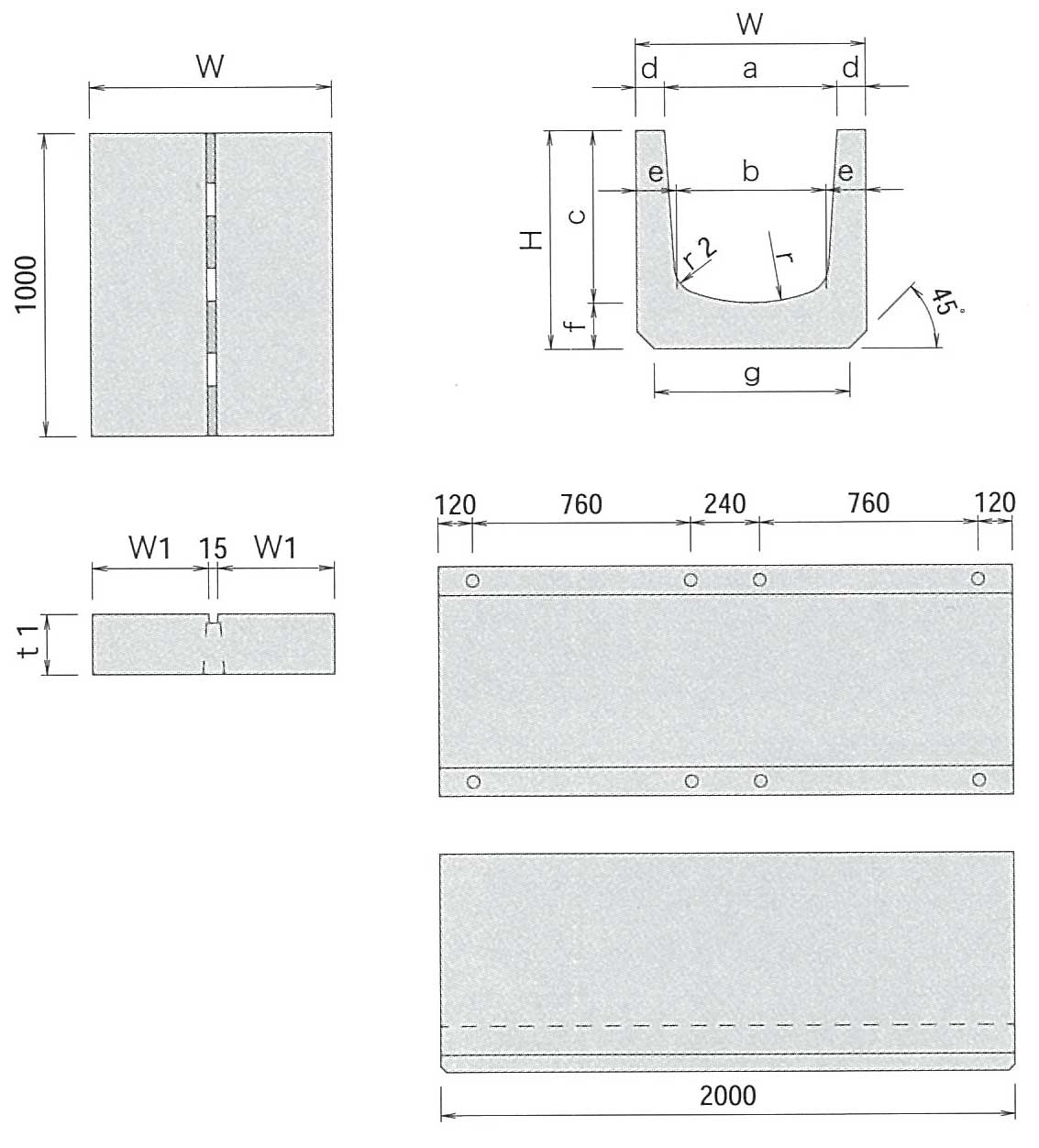

N型

安全性・歩行性に優れたフラットスリットタイプ

グレーチング付きタイプと比較して安価です。
スリット幅が15mmと小さいため自転車のタイヤなどが挟まれる心配がありません。

蓋寸法表

呼び名	W	W1	t1	参考質量 (kg)
200	300	142.5	100	74
250	350	167.5	100	86
300	400	192.5	100	101
400	520	252.5	110	139
500	620	302.5	120	197
600	740	362.5	120	229
700	840	412.5	130	264
800	940	462.5	130	296
900	1060	522.5	130	335
1000	1180	582.5	140	401

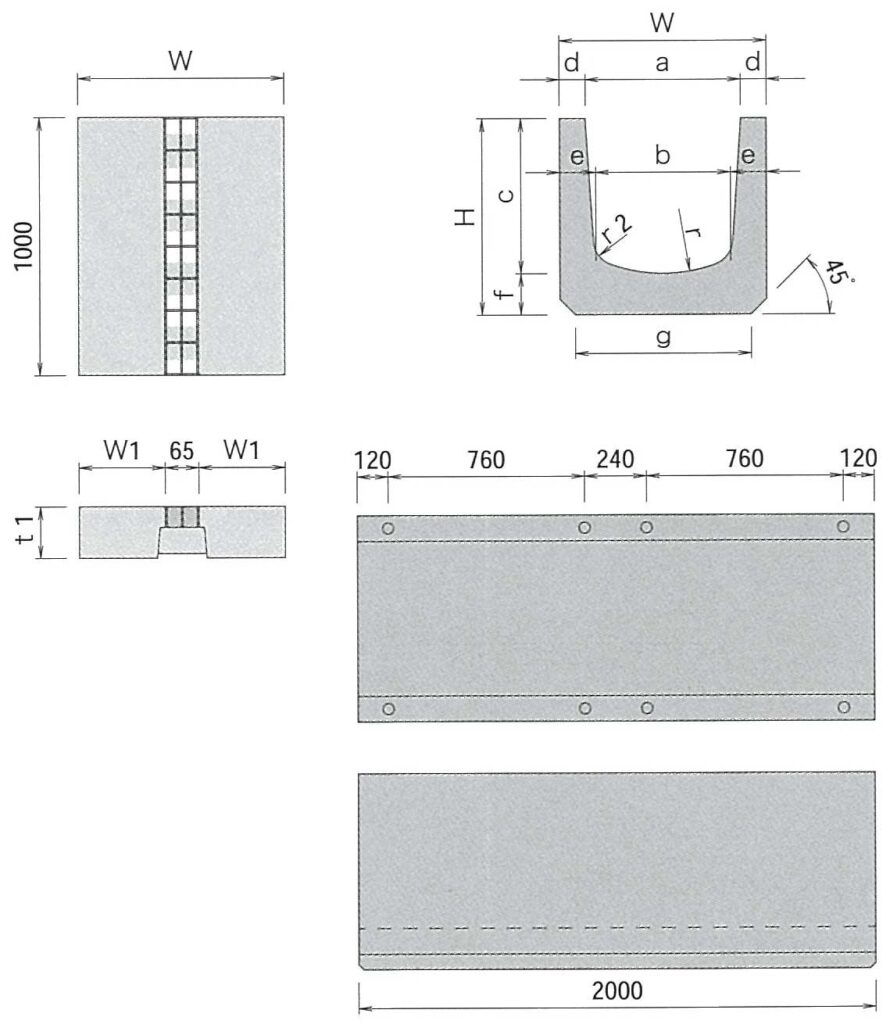

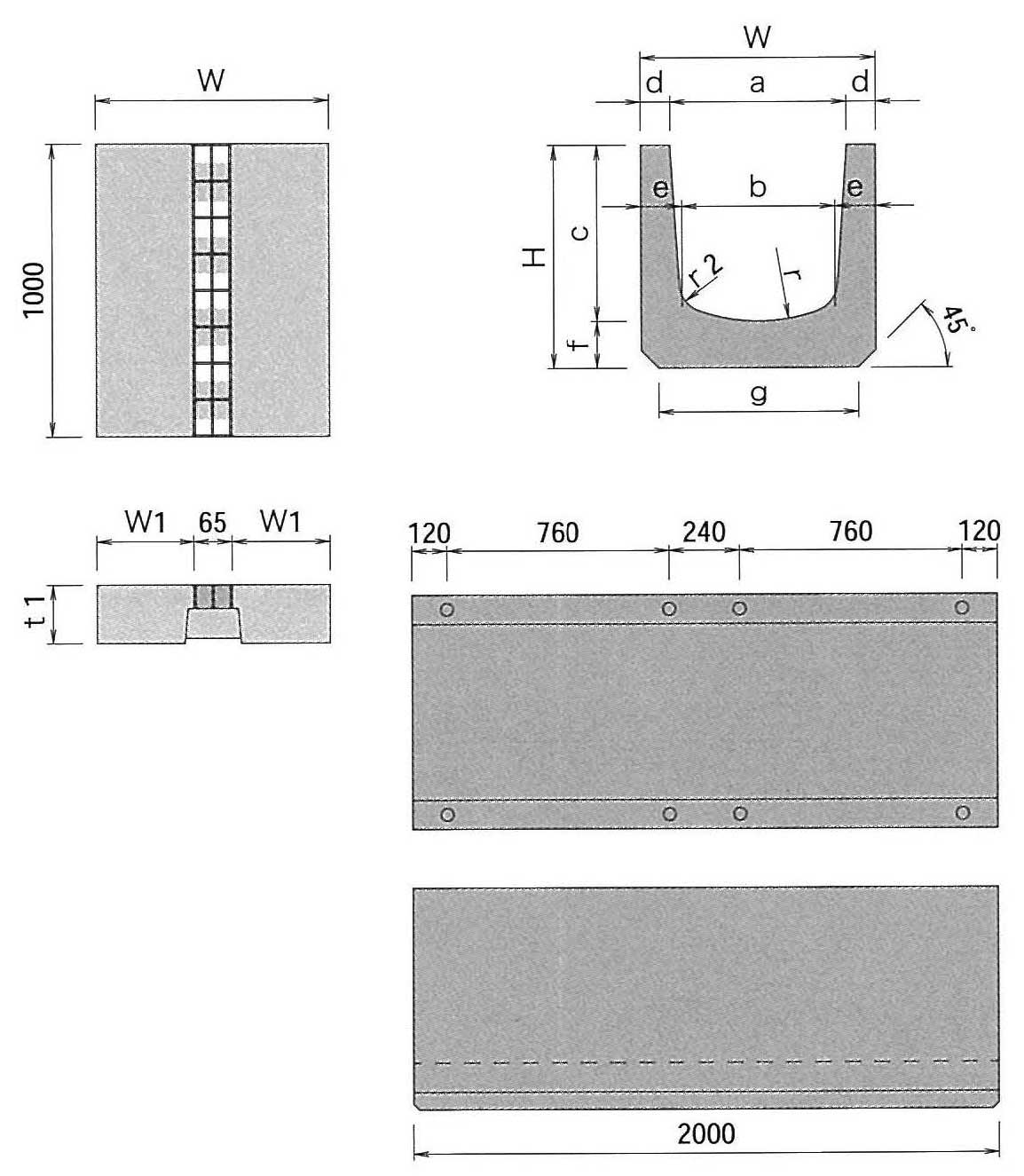

F型

安全性・歩行性に優れたフラットグレーチングタイプ

T-25横断設計が可能なため交差点などの横断部に使用できます。

蓋寸法表

呼び名	W	W1	t1	参考質量 (kg)
200	300	117.5	100	64
250	350	142.5	100	76
300	400	167.5	100	91
400	520	227.5	110	128
500	620	277.5	120	185
600	740	337.5	120	217

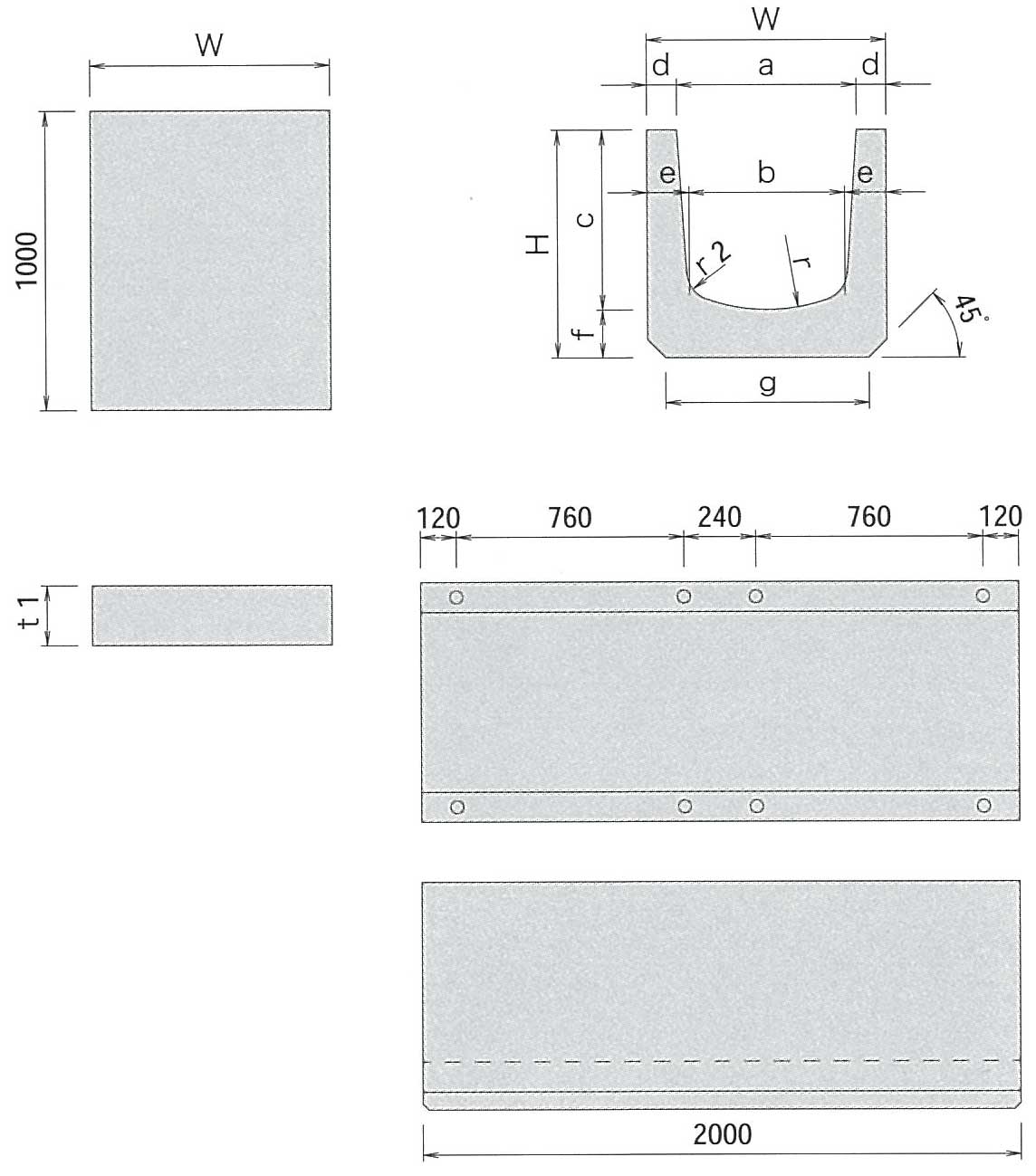

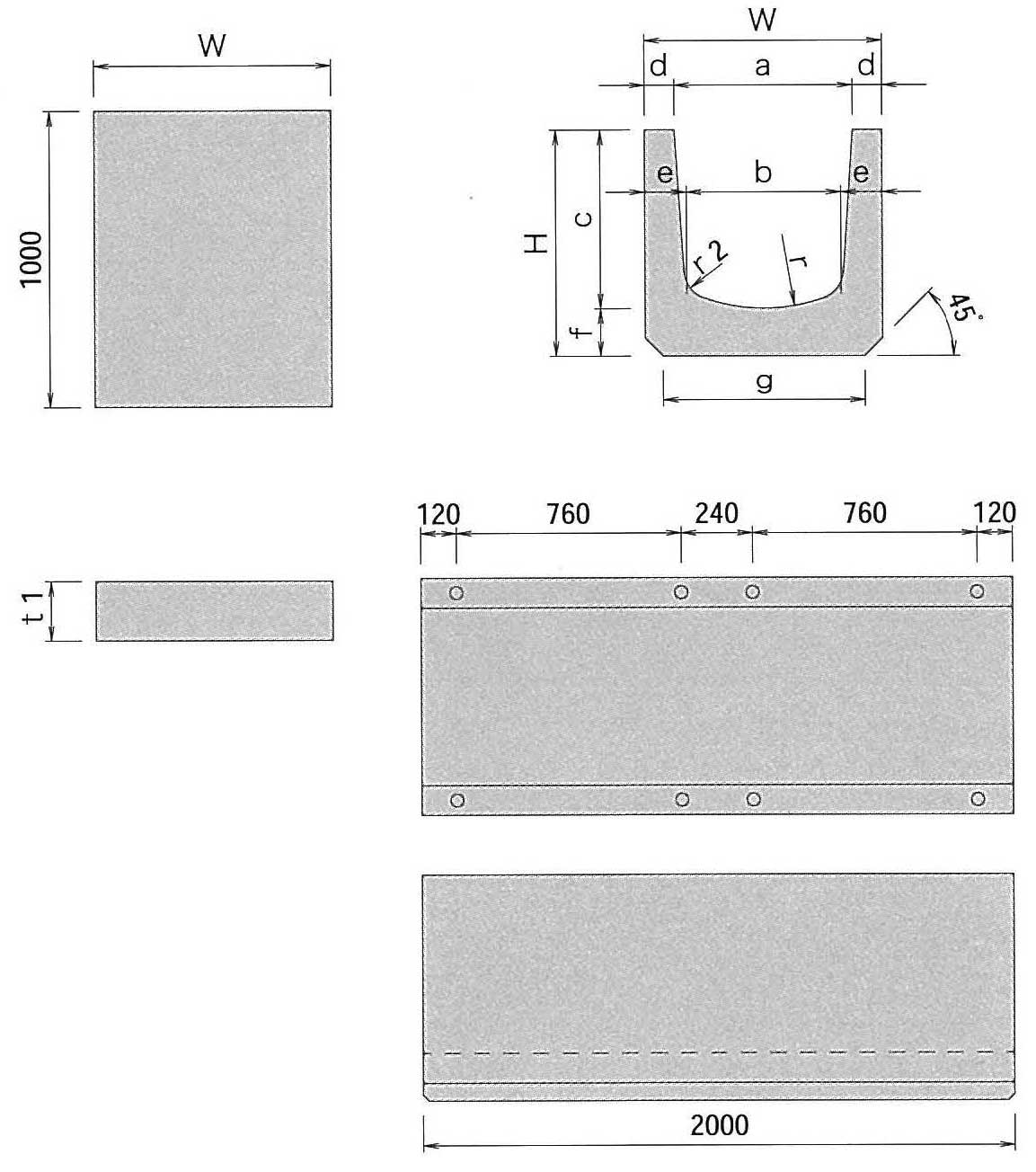

O型

完全埋込式の暗渠タイプ

土被りを設定したい場合に使用します。（最低土被り5cm)
S1C型・R型等との組み合わせも可能です。

蓋寸法表

呼び名	W	t1	参考質量 (kg)
200	300	100	74
250	350	100	86
300	400	100	98
400	520	110	140
500	620	120	182
600	740	120	218
700	840	130	268
800	940	130	299
900	1060	130	338
1000	1180	140	408

S2型

集水性が高い両スロープタイプ

スロープにより集水性を向上させました。
急な縦断勾配が設定されている場所に横断用としても使用できます。

蓋寸法表

呼び名	W	W1	t1	参考質量 (kg)
200	300	117.5	107	66
250	350	142.5	109	79
300	400	167.5	110	95
400	520	227.5	124	136
500	620	277.5	137	196
600	740	337.5	140	233

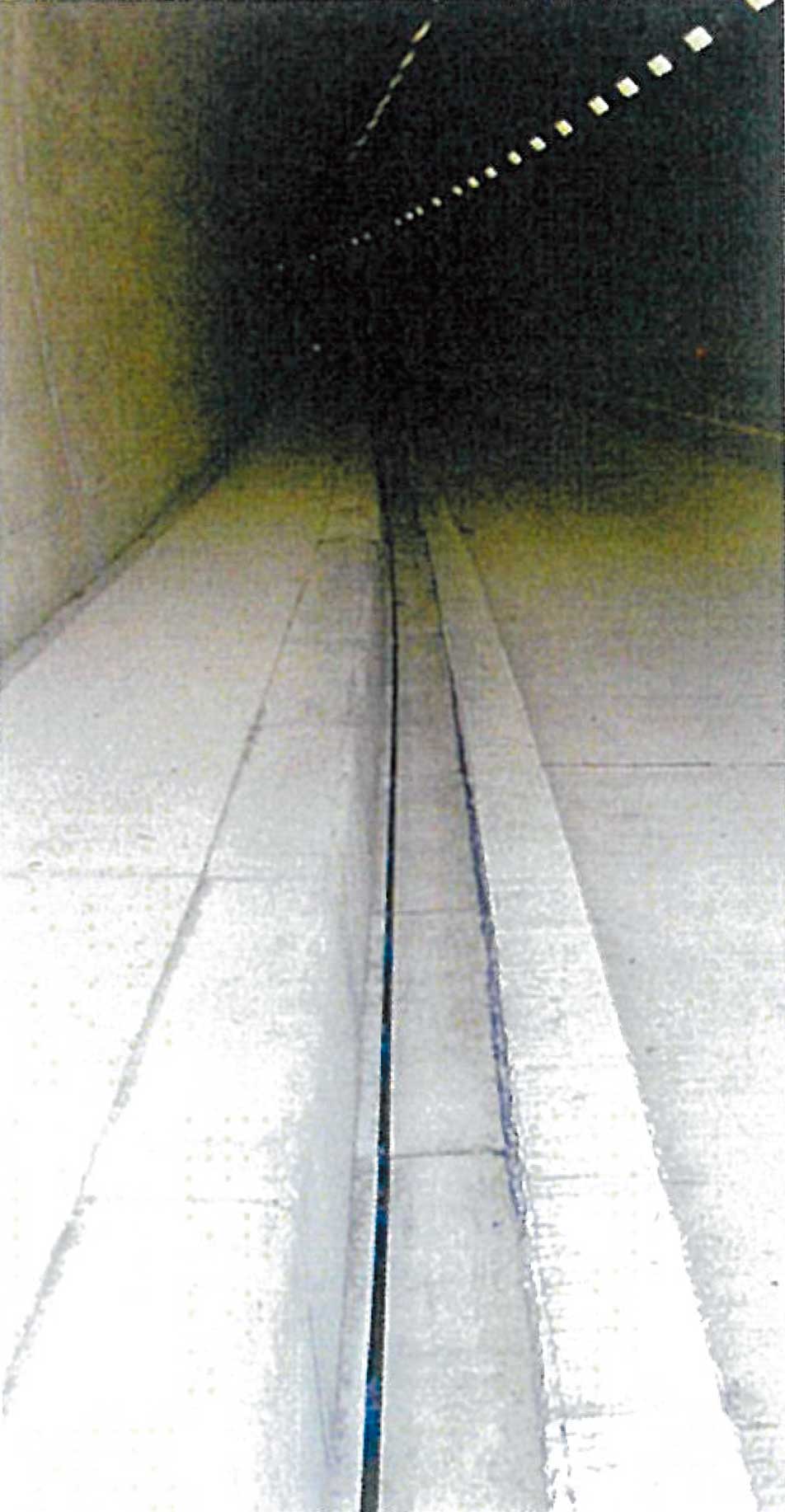

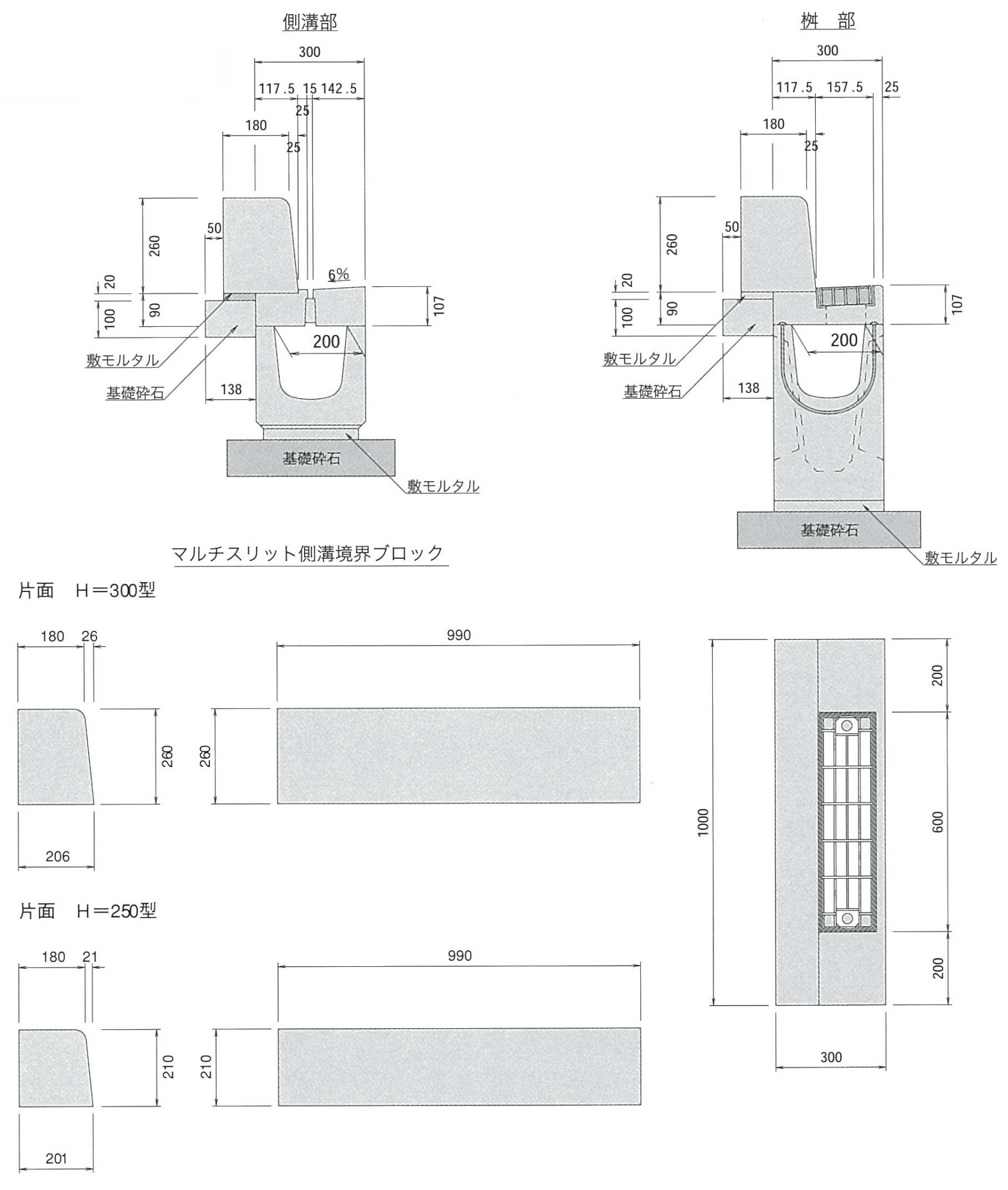

NS1型

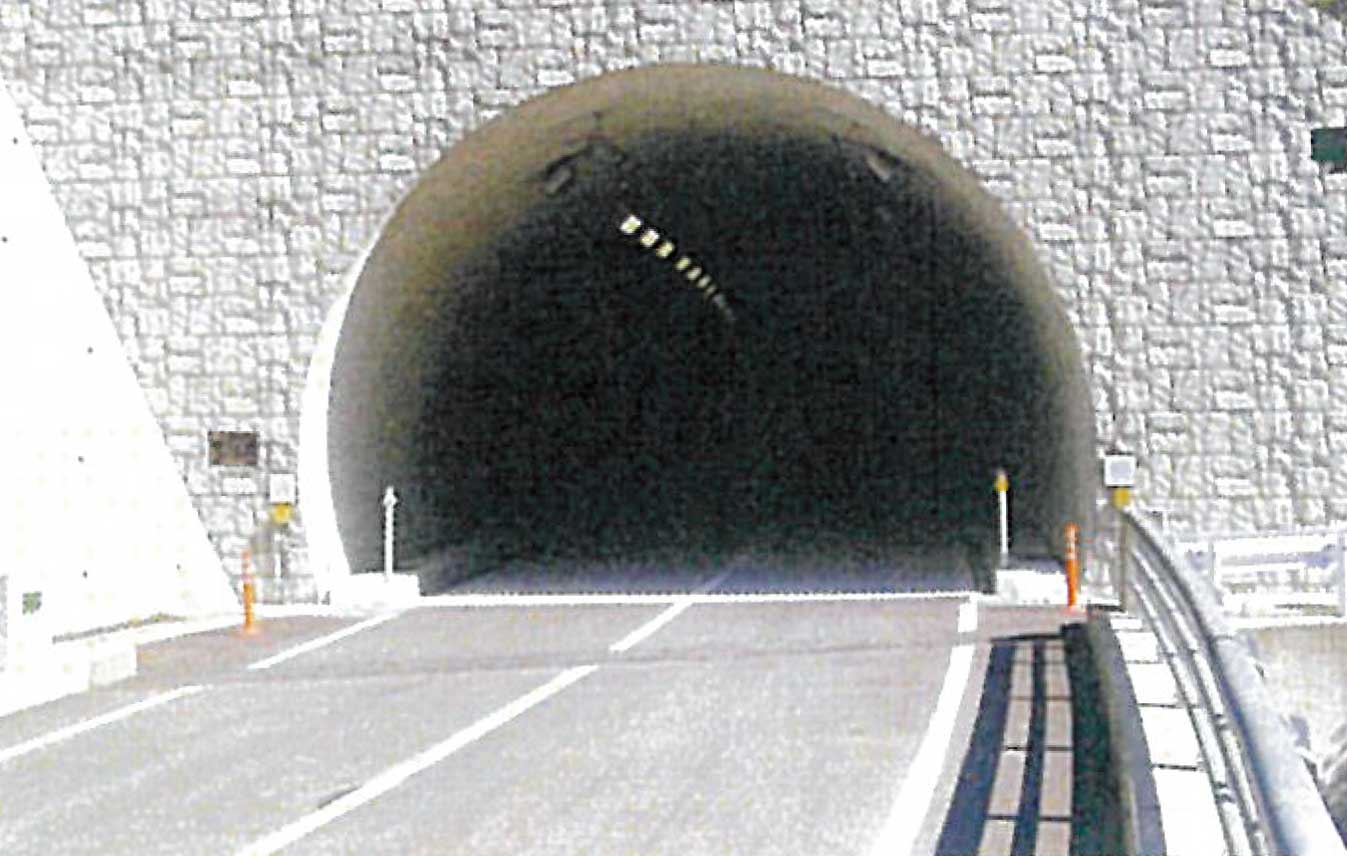

トンネル仕様タイプ

円形水路にくらべて安価です。

重量一覧表

呼び名		参考質量(kg)
NS1型	200	74
NS2型桝盖	200	43
歩車道境界ブロック	片面 H=250型	97
歩車道境界ブロック	片面 H=300型	116

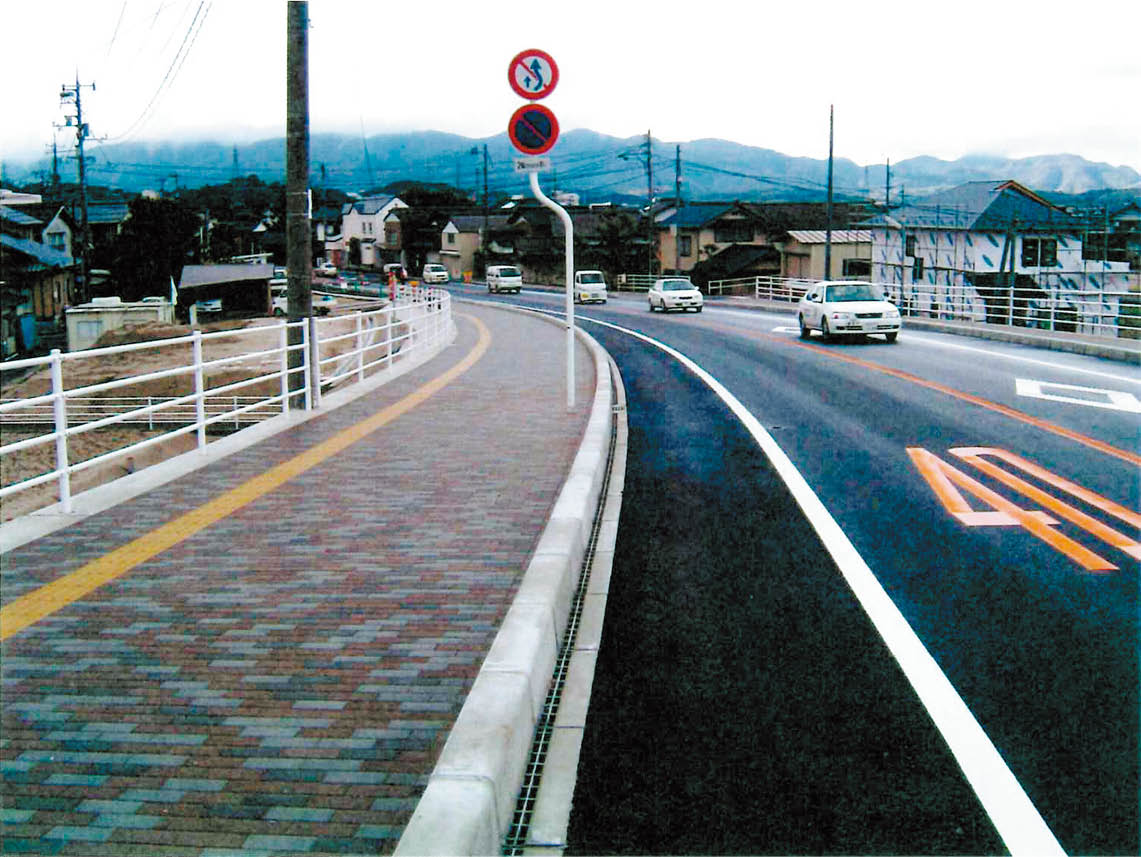

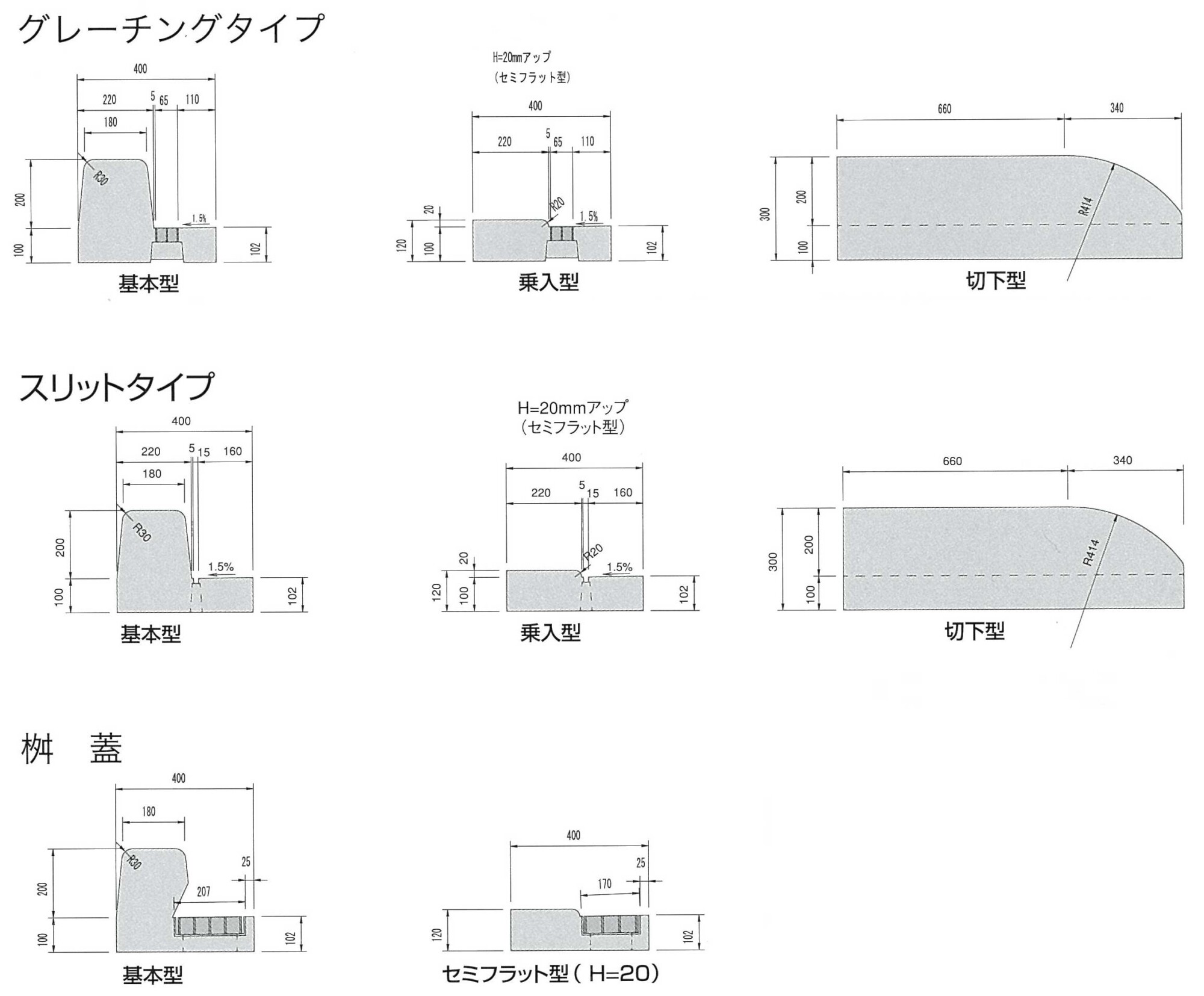

歩車道一体型

重量一覧表

呼び名		参考質量(kg)
歩車道一体型（グレーチングタイプ）	300　両面R　基本型	180
	300　両面R　乗入型	97
	300　両面R　切下型	171
歩車道一体型（スリットタイプ）	300　両面R　基本型	193
	300　両面R　乗入型	106
	300　両面R　切下型	185
歩車道一体型桝蓋	300　基本型	170
歩車道一体型桝蓋	300 セミフラット型 H=20	87

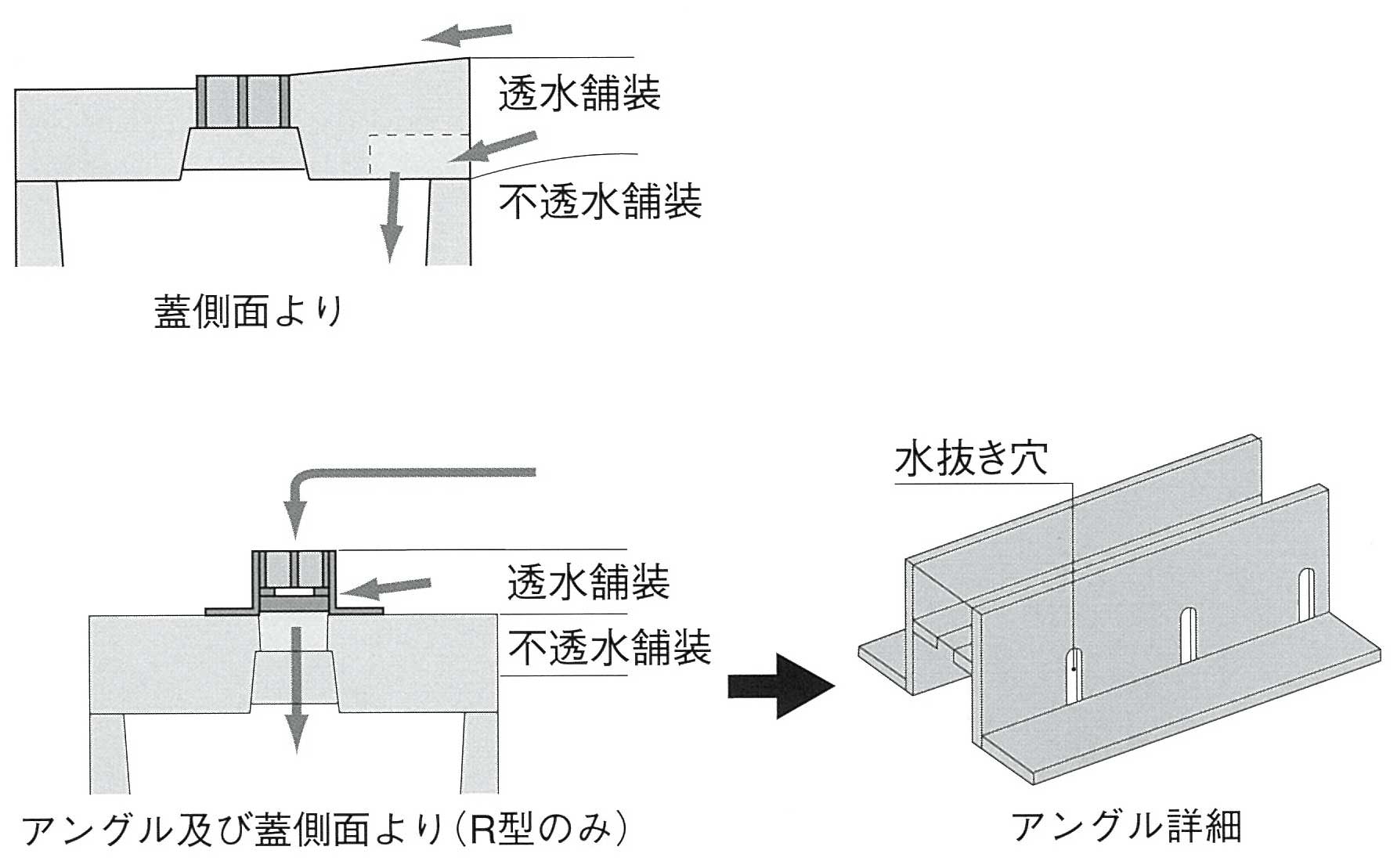

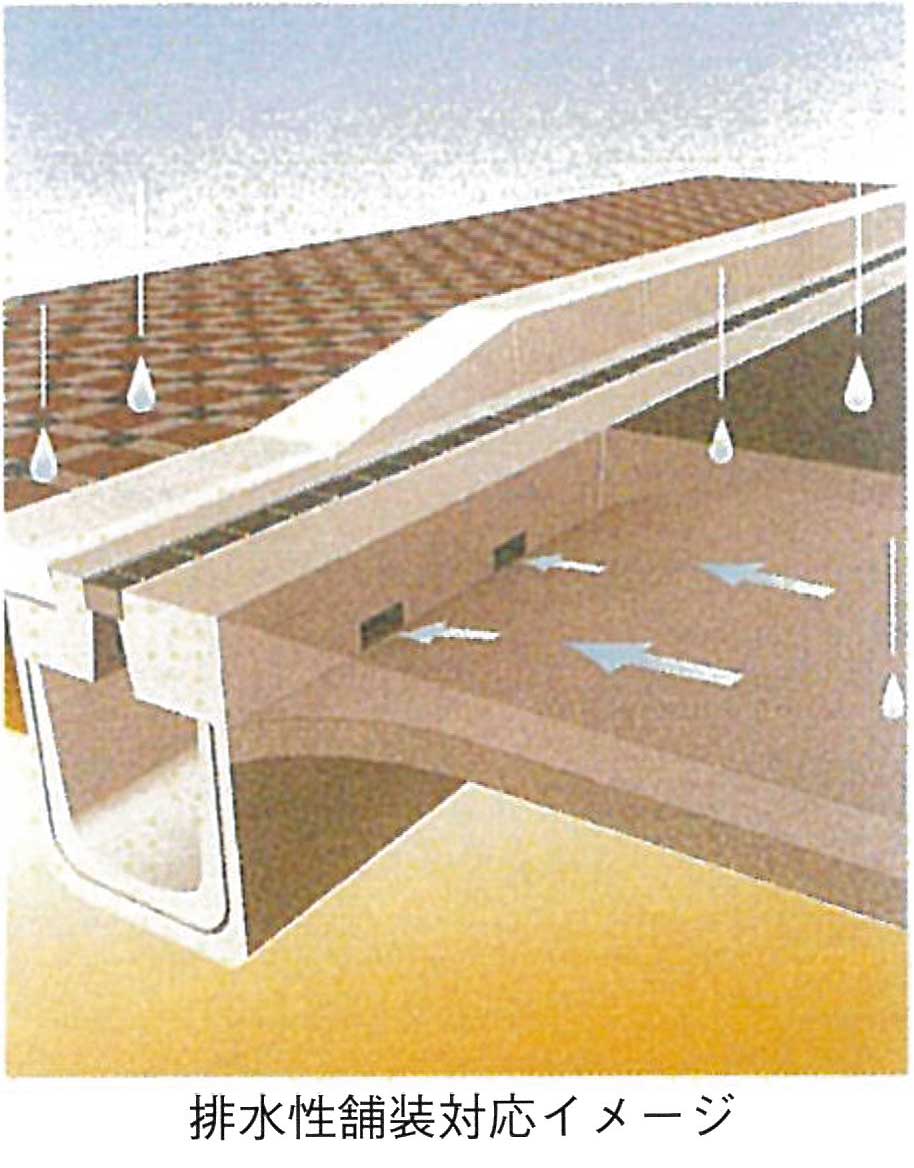

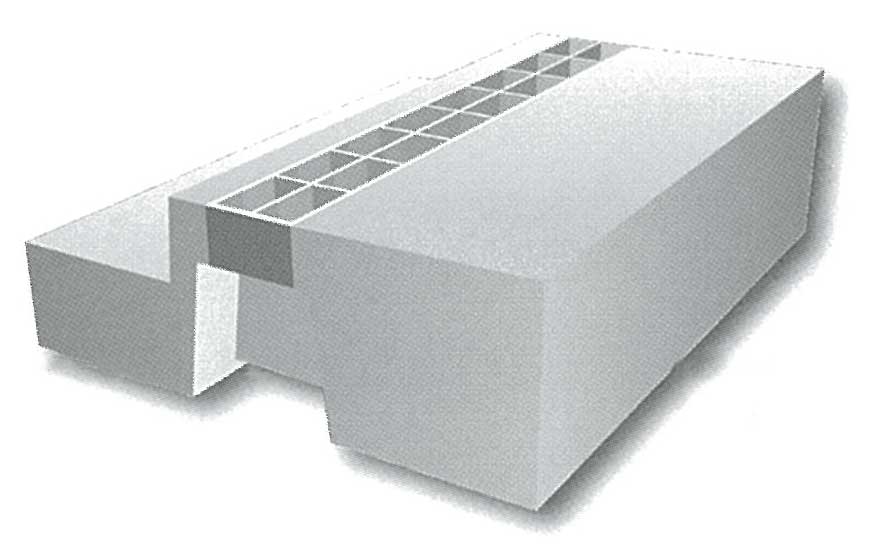

オプション【排水性舗装対応】

すべてのタイプを排水性舗装対応の側溝に変えることが出来ます。

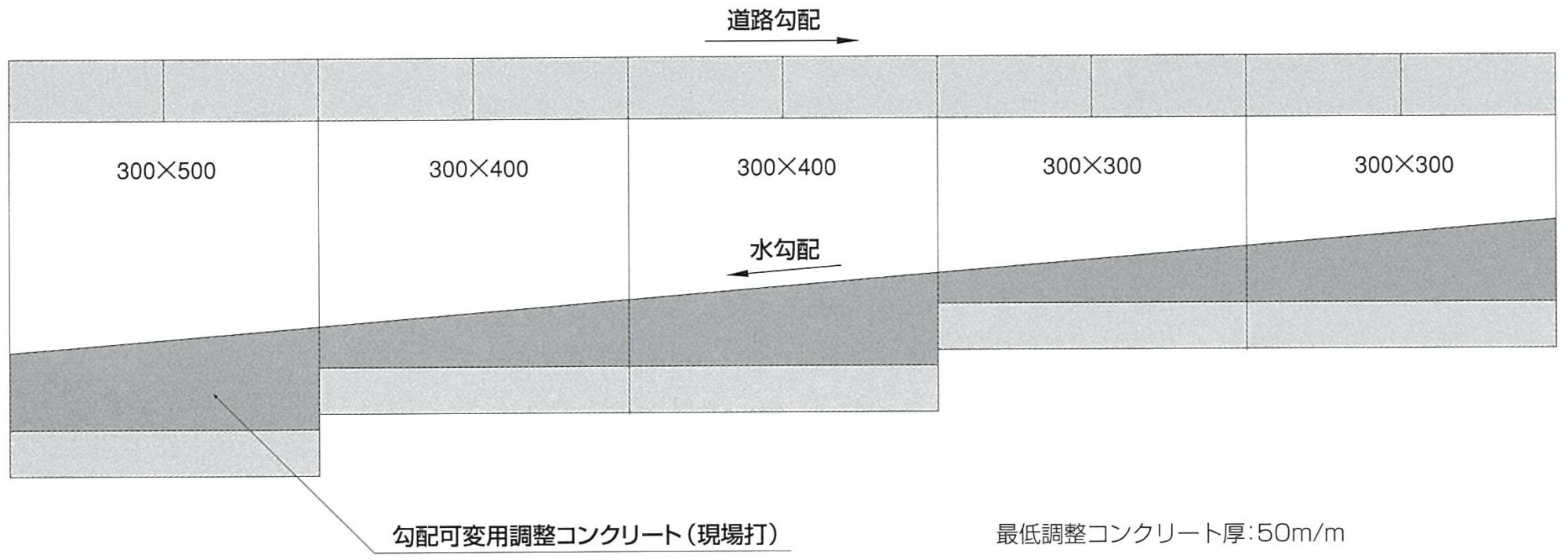

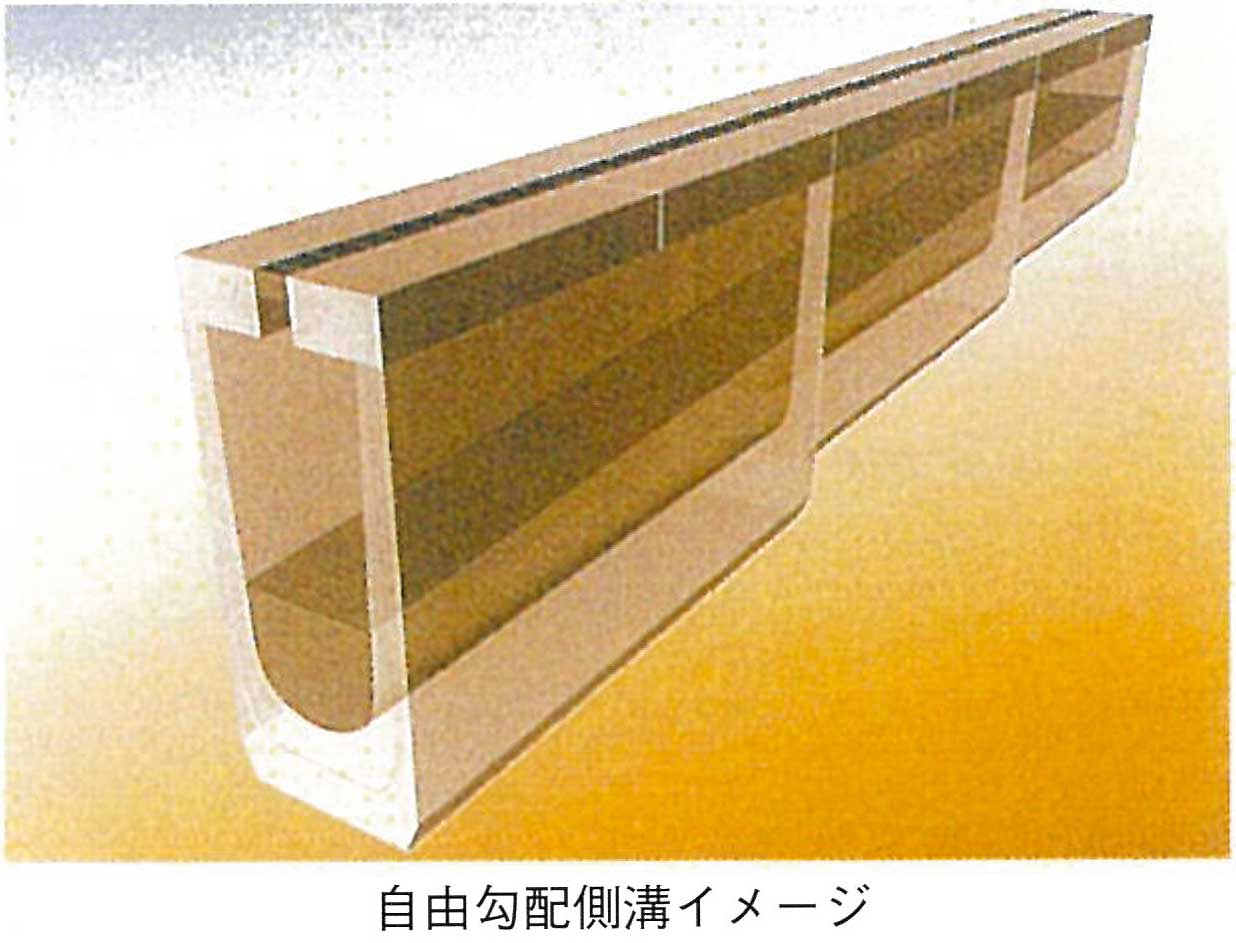

オプション【スリット付き自由勾配側溝】

逆勾配や緩勾配に対応しています。
コンクリートの打設により、勾配を自由に設定できます。
蓋をかける前にコンクリートの打設が出来、作業が簡単で経費削減が出来ます。

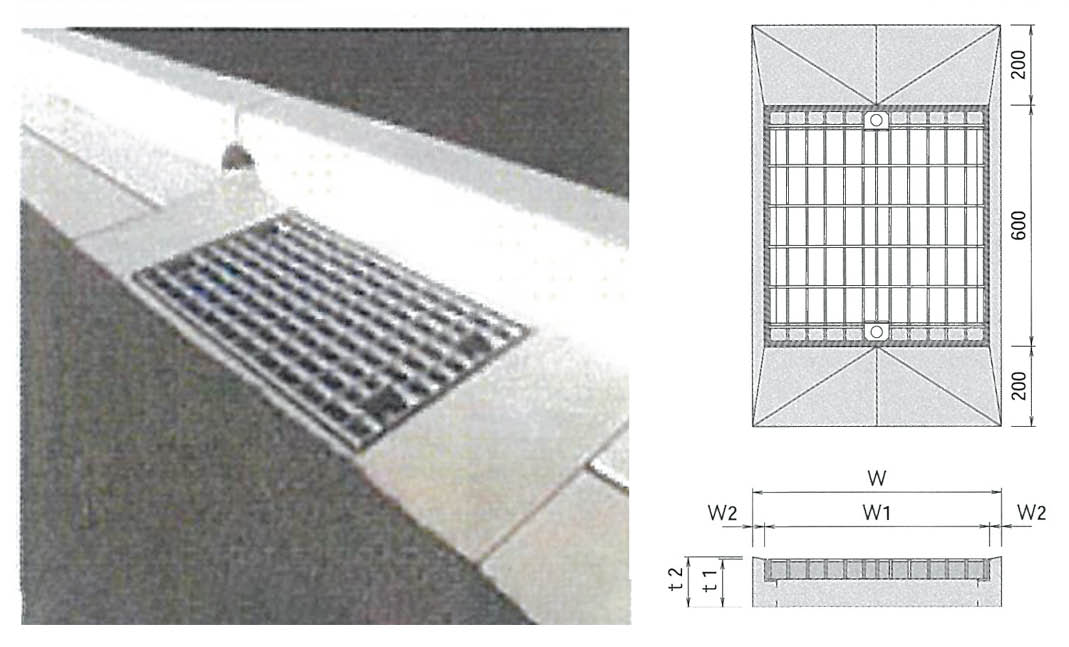

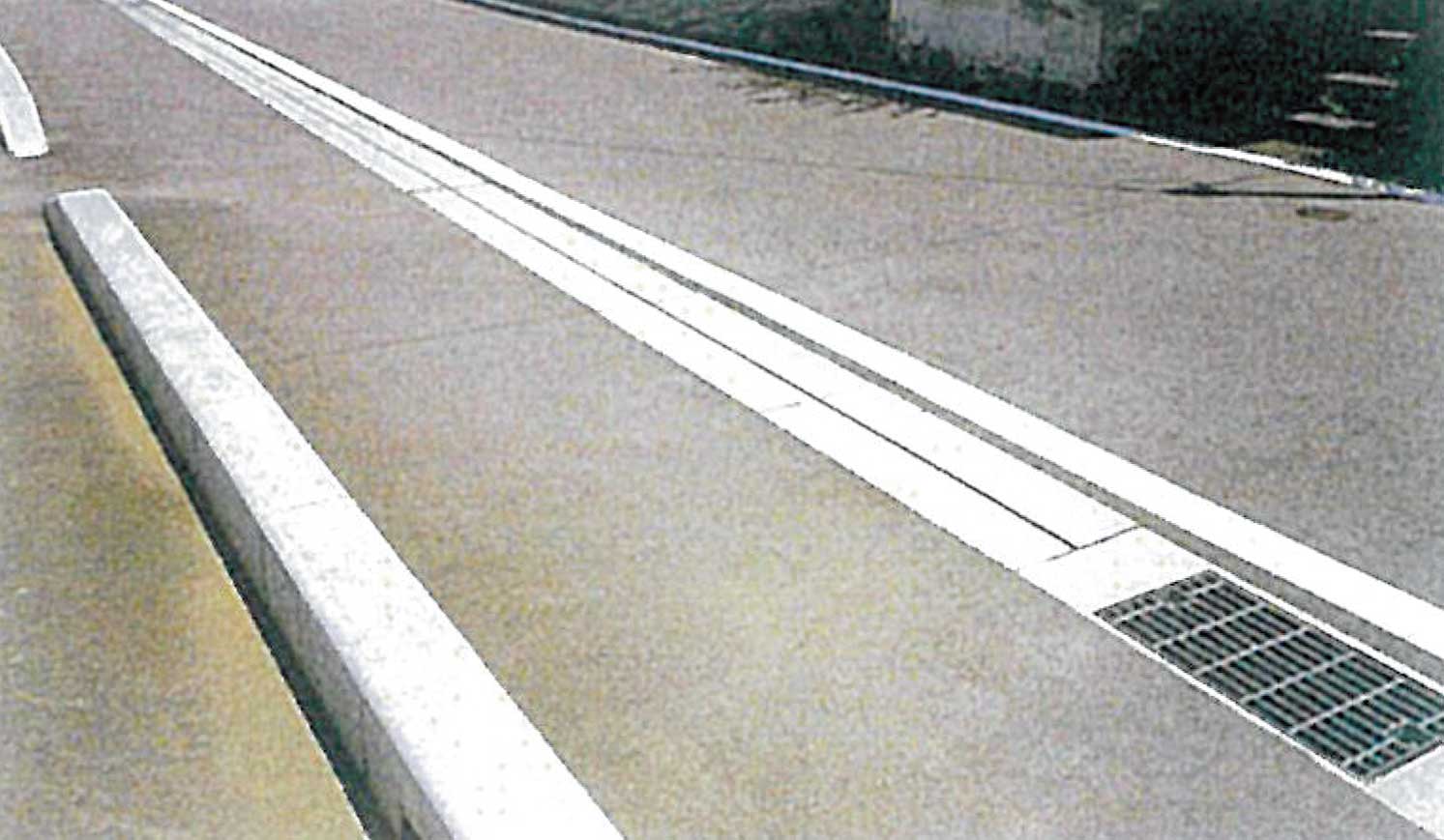

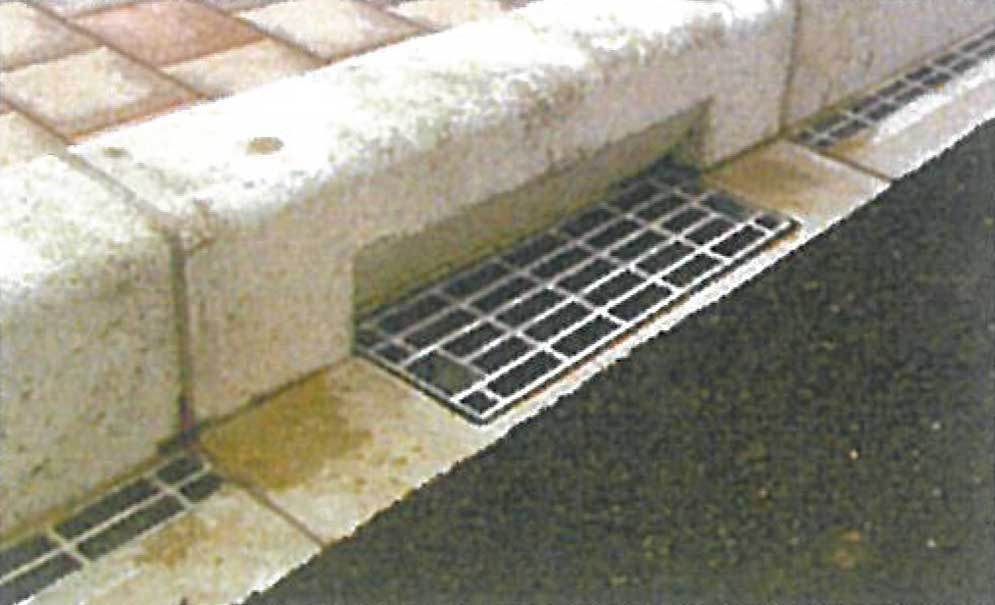

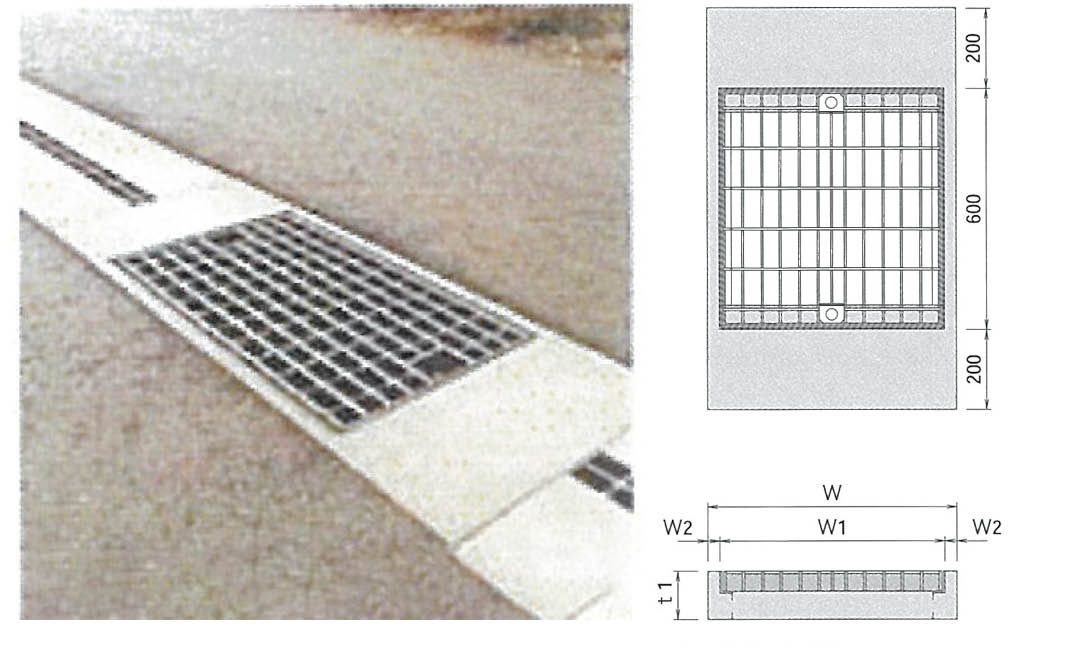

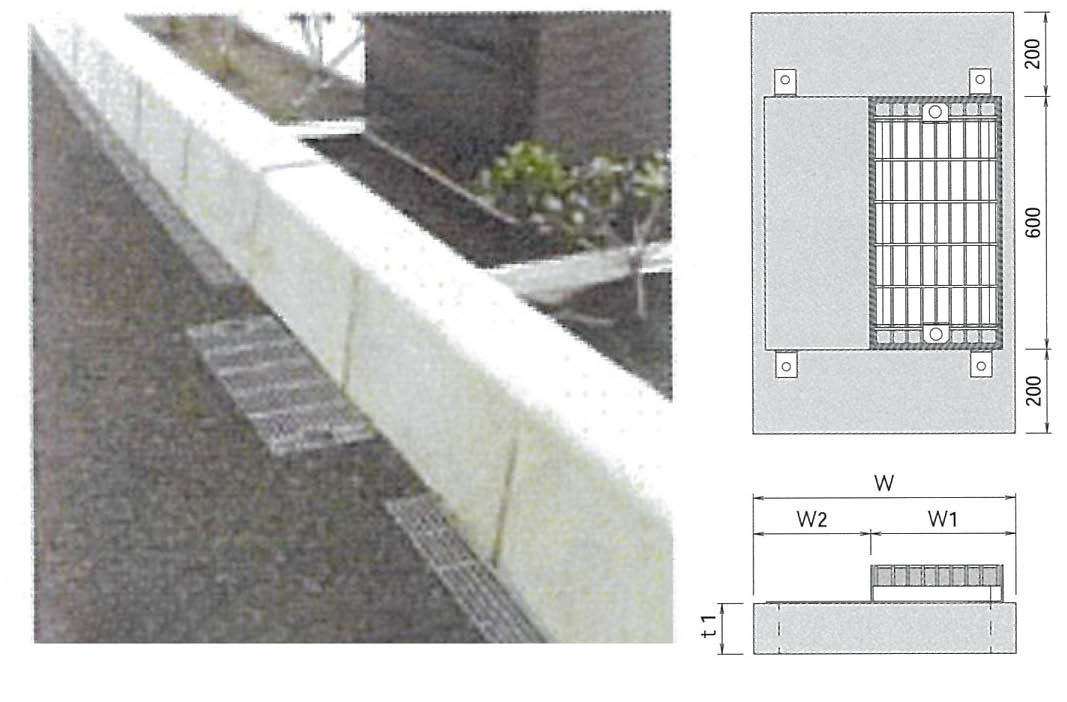

桝蓋・桝

スリット蓋と同一の横幅であるため桝部のみ道路側にはみ出すことがありません。

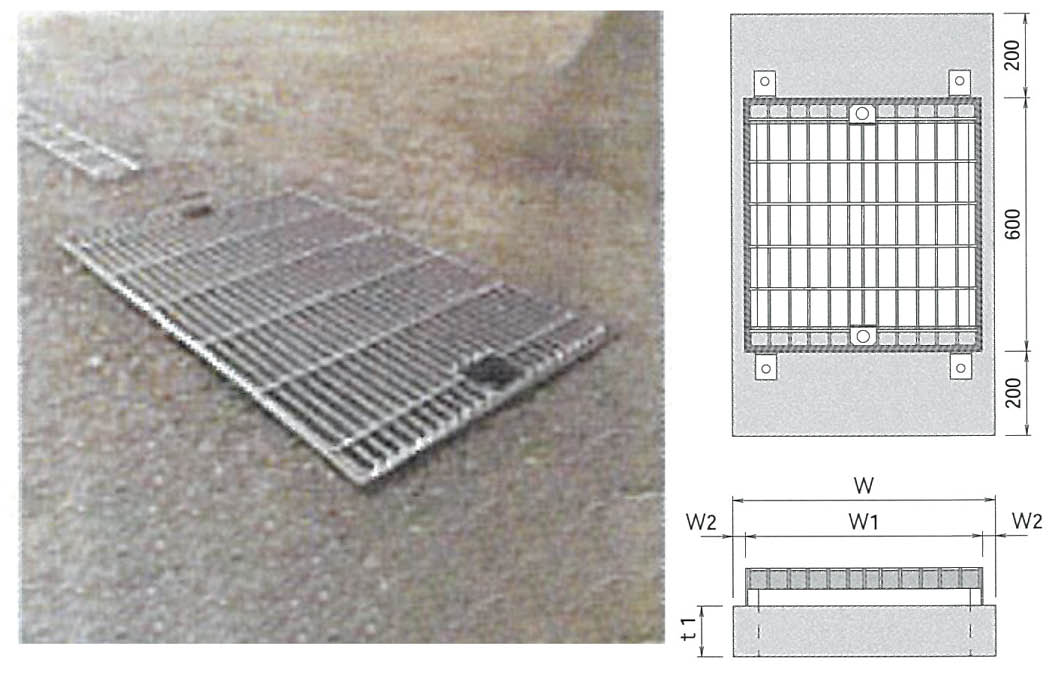

RG､RS､O型用（1型）

呼び名	W	W1	W2	t1	参考質量 (kg)
200	300	250	25	100	50
250	350	300	25	100	56
300	400	350	25	100	63
400	520	460	30	110	88
500	620	560	30	120	112
600	740	670	35	120	133
700	840	670	85	130	176
800	940	670	135	130	208
900	1060	670	195	130	245
1000	1180	670	255	140	306

RG､RS､O型用（2型）

呼び名	W	W1		W2		t1	参考質量 (kg)
呼び名	W	RG用	RS用	RG用	RS用	t1	参考質量 (kg)
200	300	188.5	162.5	111.5	137.5	100	50
250	350	213.5	187.5	136.5	162.5	100	56
300	400	238.5	212.5	161.5	187.5	100	63
400	520	298.5	272.5	221.5	247.5	110	88
500	620	348.5	322.5	271.5	297.5	120	112
600	740	408.5	382.5	331.5	357.5	120	133

F型用

呼び名	W	W1	W2	t1	参考質量 (kg)
200	300	250	25	100	43
250	350	300	25	100	48
300	400	350	25	100	53
400	520	460	30	110	74
500	620	560	30	120	92
600	740	670	35	120	109
700	840	670	85	130	161
800	940	670	135	130	192
900	1060	670	195	130	231
1000	1180	670	255	140	291

NII型用

呼び名	W	W1	W2	t1	t2	参考質量 (kg)
200	300	250	25	103	100	43
300	400	350	25	104	100	53
400	520	460	30	115	110	74
500	620	560	30	126	120	92
600	740	670	35	127	120	109

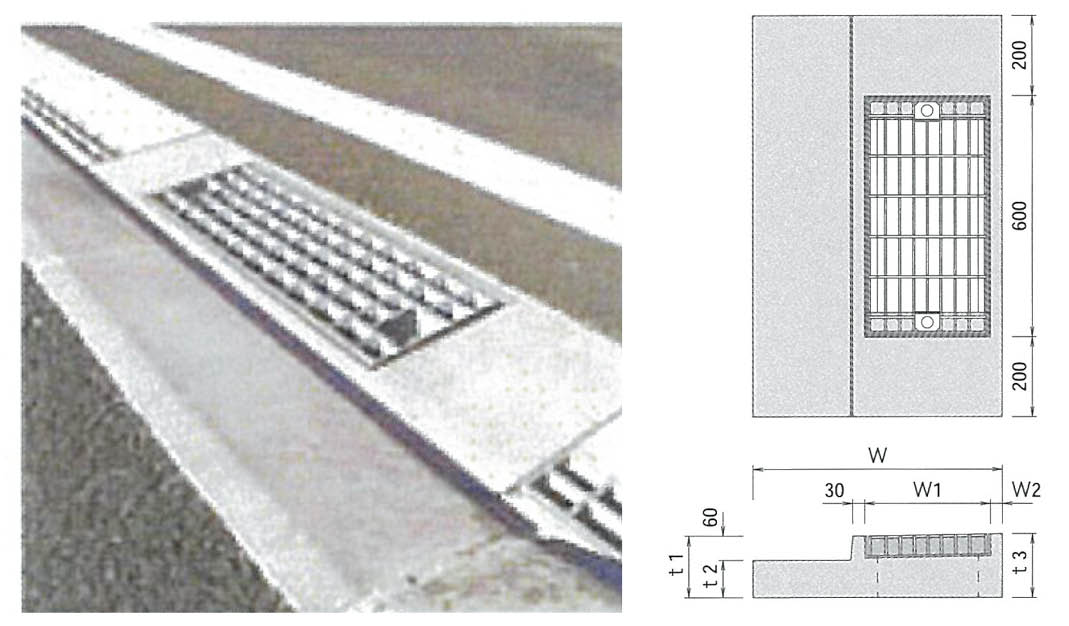

S1C型用

呼び名	W	W1	W2	t1	t2	t3	参考質量 (kg)
200	300	156.5	26	140	80	143	67
250	350	181.5	26	140	80	143	74
300	400	206.5	26	140	80	143	83
400	520	262.5	30	146	86	151	112
500	620	312.5	30	153	93	159	139
600	740	342.0	35	160	100	168	187

S2C型用

呼び名	W	W1	W2	t1	参考質量 (kg)
200	300	250	25	107	45
250	350	300	25	109	52
300	400	350	25	110	59
400	520	460	30	124	86
500	620	560	30	137	112
600	740	670	35	140	134

材料規格詳細

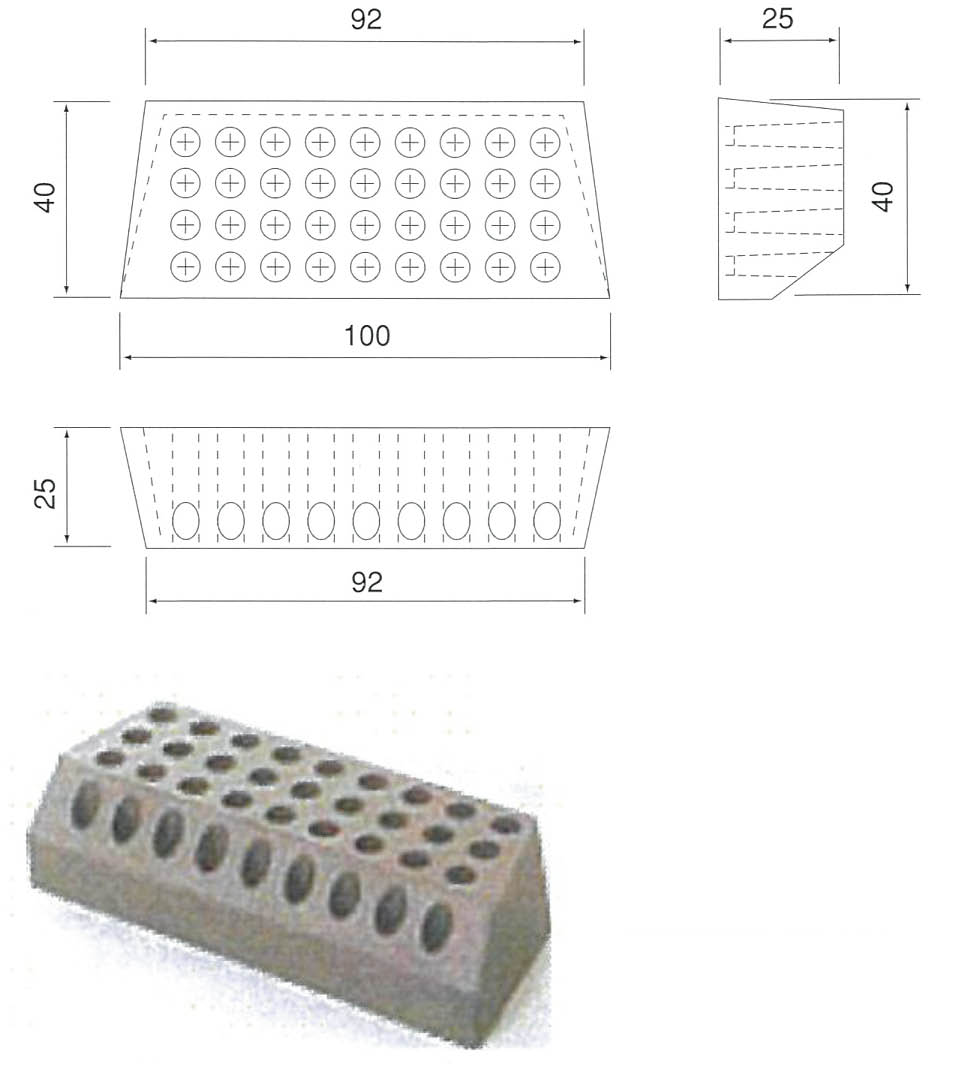

エコキャップ

エコキャップは、排水性舗装タイプの取込口に使用します。

ロックピン

ロックピンにより蓋と側溝が固定一体化され、ガタツキを防ぎ､騒音を解消します｡蓋１枚あたり４箇所固定になります。

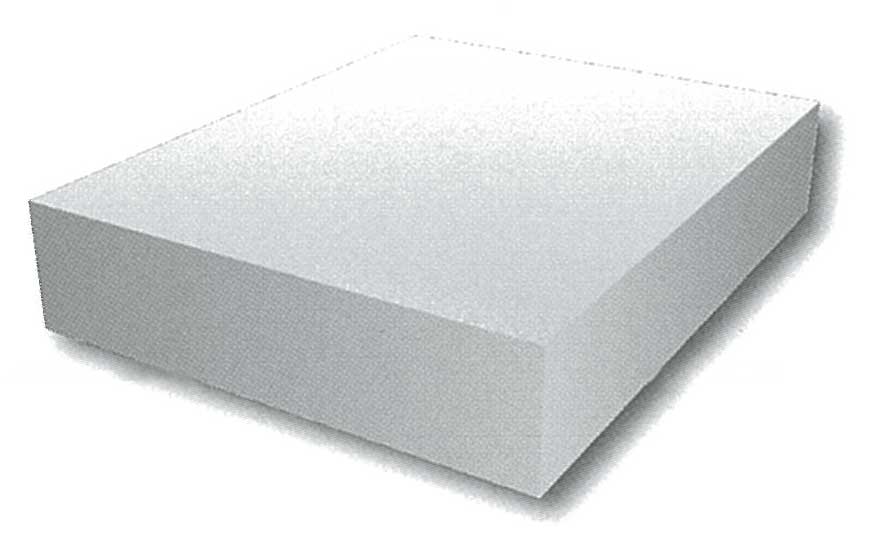

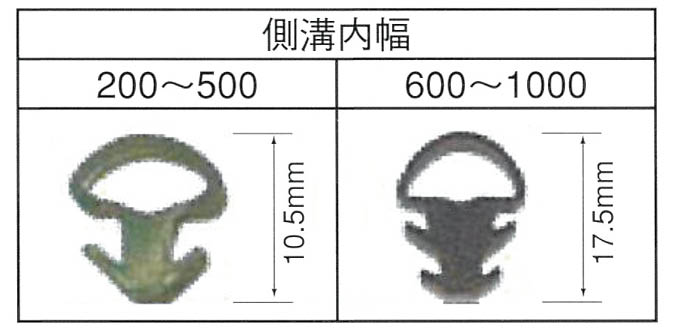

シール材

施工性に優れたシール材です。(ＥＰＤＭ製）

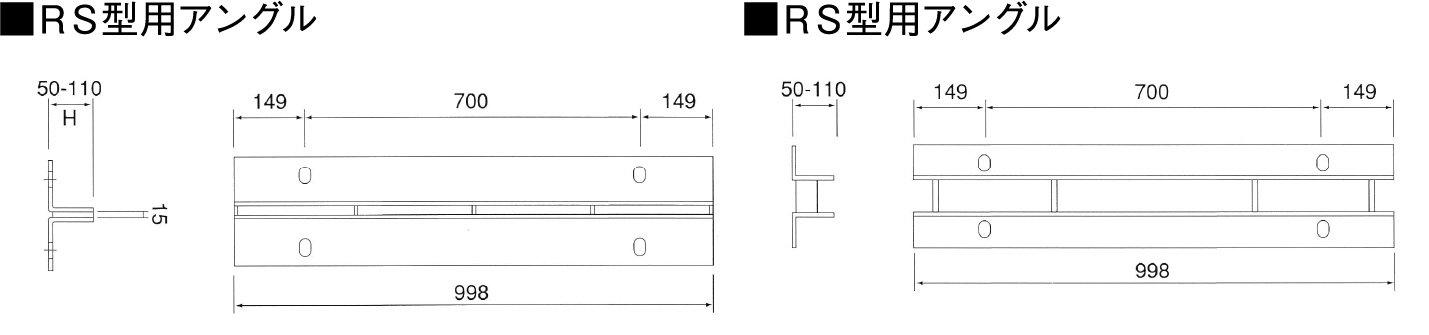

嵩上用アングル

Ｒ型用のアングル。舗装厚にあわせて50～110mmまでありますoその他のサイズはご相談ください。
又グレーチング・アングル一体型もあります。

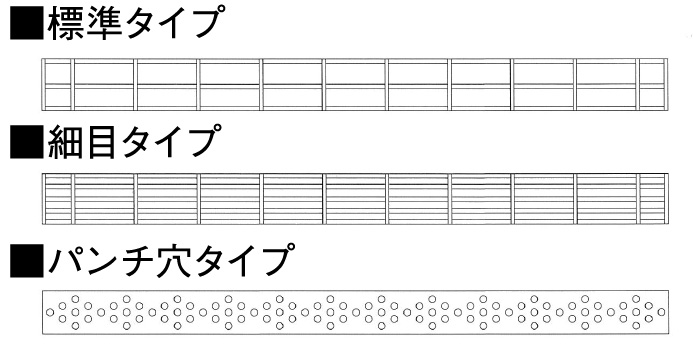

グレーチング

標準型は格子状の目が大きく、排水性が高いのですが、車いすやベビーカー、台車などの車輪がはまったり、ヒールのかかとや杖などが落ち込んだりする可能性があります。この場合は、細目タイプやパンチ穴タイプを使用して危険を防止します。更に安全性を考慮して標準タイプと細目タイプはすべり止め仕様も出来ます。
