角フリューム

カタログページへ
角フリューム

製品概要

内空断面が台形の用排水溝です。
分水溝・受台も用意しています。

本体 分水溝 CADダウンロード PDFダウンロード

本体

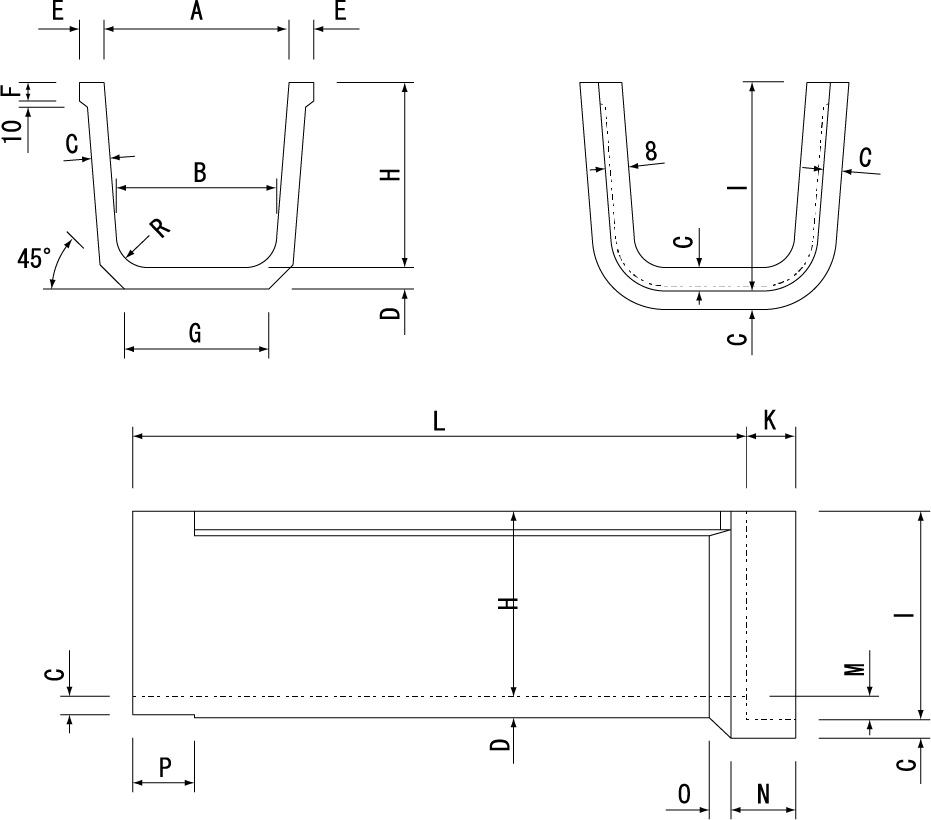

呼称 参考質量
(kg)		 寸法（mm）
A B C D E F G H I K L M N O P R
150 52 150 130 20 23 30 20 120 150 178 60 1,995 28 80 25 80 30
200 70 200 173 25 29 30 30 146 200 233 60 1,995 33 80 30 80 50
250 98 250 217 25 29 35 25 187 250 283 60 1,995 33 85 30 80 50
300 138 300 260 30 35 40 30 234 300 338 80 1,995 38 105 35 100 50
350 165 350 303 30 35 40 30 277 350 388 80 1,995 38 105 35 100 50
400 252 400 347 40 46 50 35 329 400 448 80 1,995 48 110 45 100 50
450 283 450 390 40 46 50 35 350 450 498 80 1,995 48 110 45 100 70
500 392 500 433 50 57 60 35 403 500 558 80 1,995 58 115 50 100 70

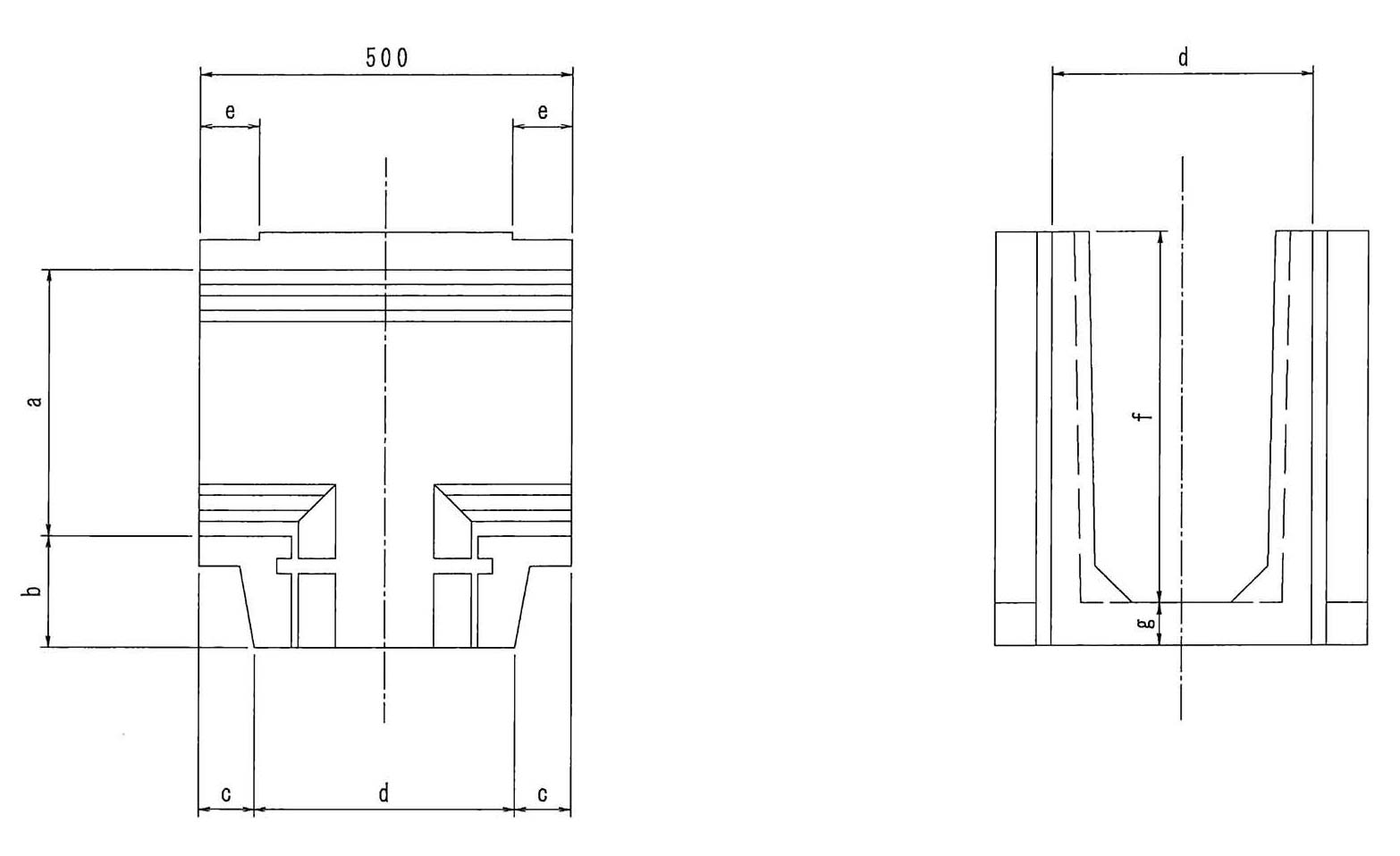

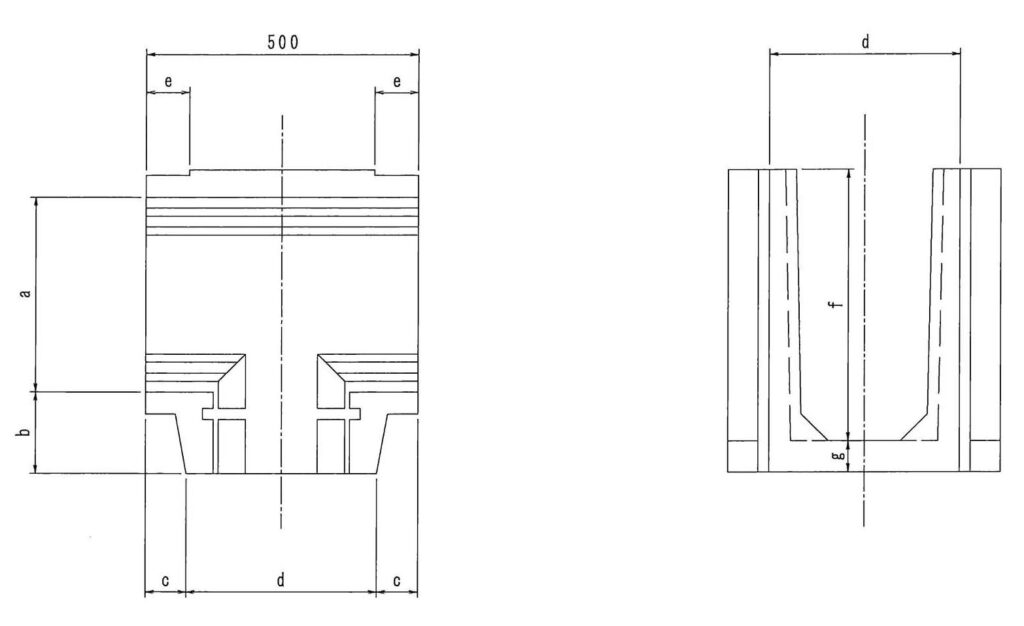

分水溝

L=500

呼称 参考質量
（㎏）		 寸法（mm）
a b c d e f g
150 18 150 150 125 290 80 150 23
200 20 200 150 125 300 80 200 29
250 28 250 150 125 300 80 250 29
300 39 300 150 125 310 80 300 35
350 45 350 150 125 310 80 350 35
400 64 400 150 125 330 80 400 46

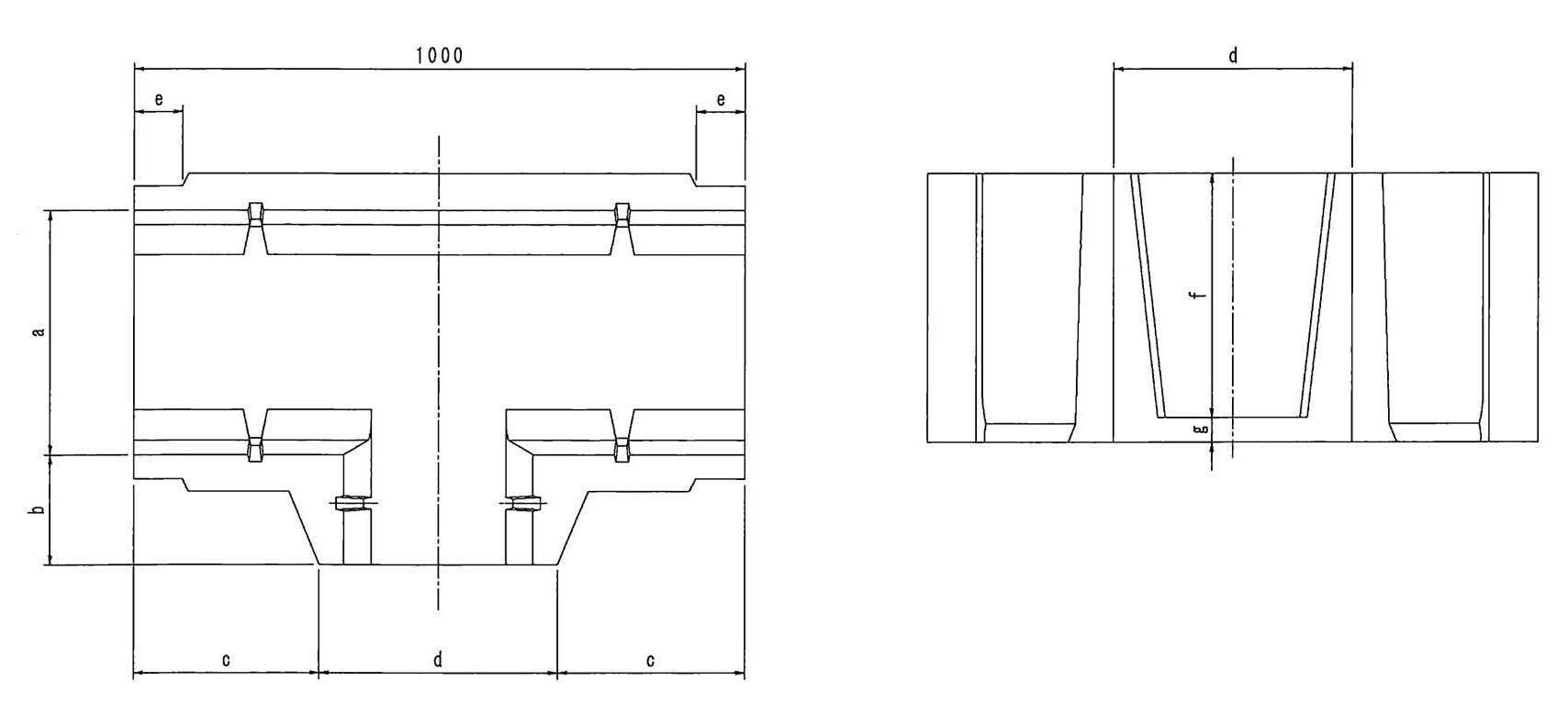

L=1,000

呼称 参考質量
（㎏）		 寸法（mm）
a b c d e f g
300 130 300 170 325 350 85 300 35
350 145 350 150 345 310 85 350 32
400 160 400 180 305 390 85 400 40
450 171 450 150 335 330 85 450 52
500 193 500 150 325 350 85 500 57

CAD
CADデータダウンロード
