PRODUCTS角型溜桝

角型溜桝

カタログページへ
角型溜桝

製品概要

輪荷重のかからない宅地内工事に使用する溜桝です。
200x200～1200x1200まで種類があります。
300x300～1000x1000は継マスにて深さ調整が可能です。

角型溜桝 継マス CADダウンロード PDFダウンロード

角型溜桝

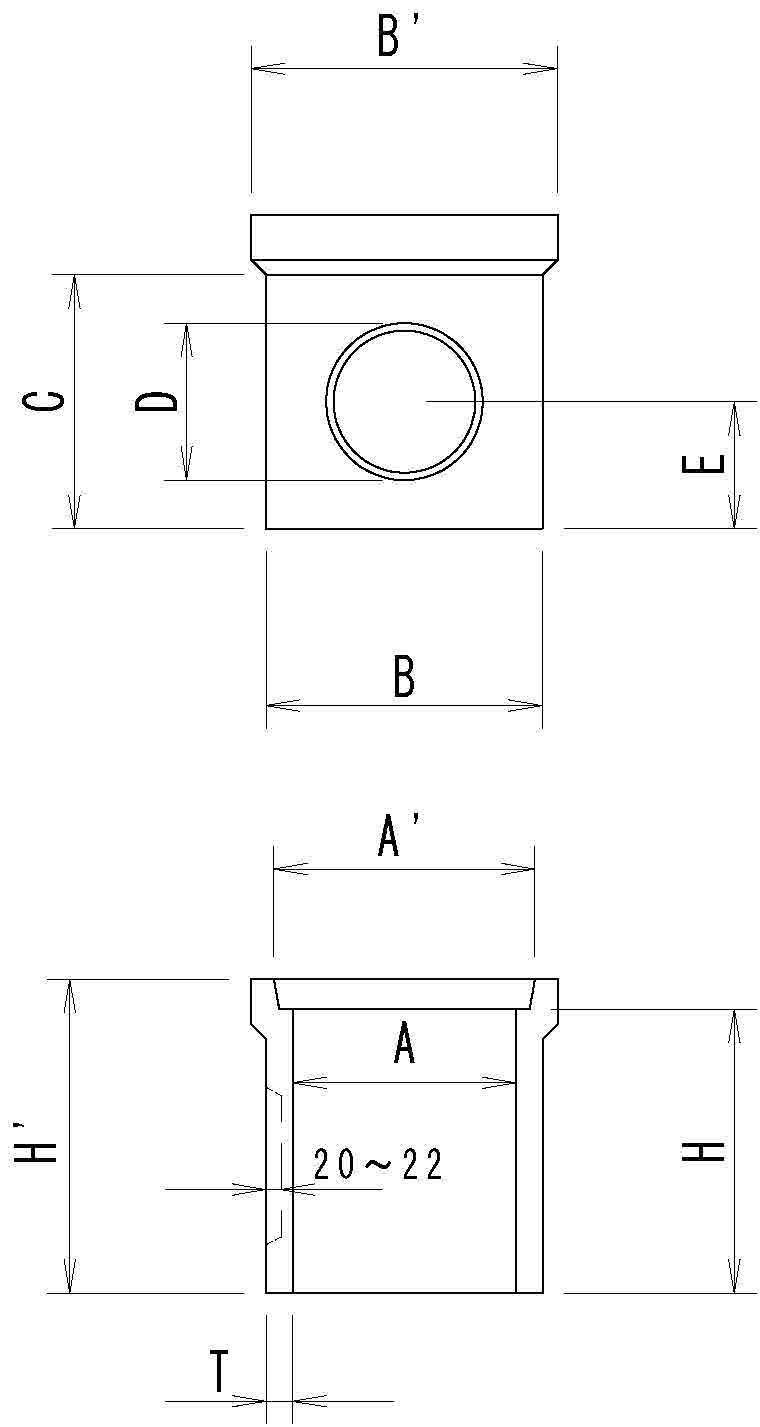

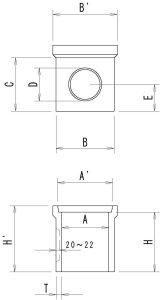

本体

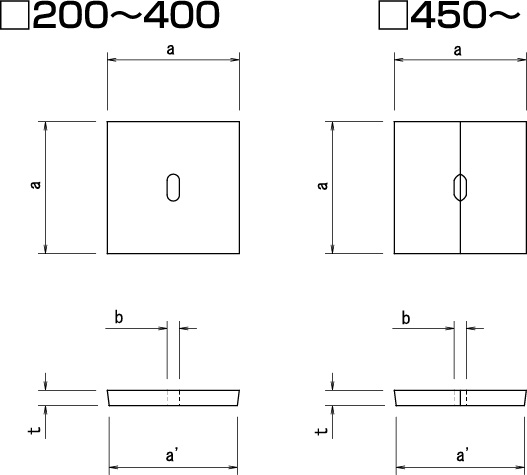

蓋

呼び名 寸法（mm） 参考質量
(本体十蓋)
(kg)
本体 蓋
A A’ B B’ C D E T H H’ a a’ b c t
200(高) 200 240 260 300 285 120 160 30 340 370 235 223 30 70 30 28
250 250 290 310 350 308 155 190 30 365 400 285 268 35 70 35 38
300 300 350 370 410 340 210 170 35 380 420 345 335 32 70 40 53
300(高) 300 350 370 410 440 210 170 35 480 520 345 335 32 70 40 63
350 350 400 420 460 380 210 225 35 455 495 395 384 30 70 40 75
350(高) 350 400 430 460 490 210 225 40 565 605 395 384 30 70 40 95
400 400 450 480 520 430 210 240 40 510 550 445 433 30 65 40 105
400(高) 400 450 480 520 560 210 240 40 640 680 445 433 30 65 40 125
450 450 500 530 570 485 300 240 40 555 600 495 483 30 90 45 135
450(厚) 450 500 550 590 485 300 240 50 555 600 495 483 35 85 50 165
500 500 560 600 660 580 300 290 50 650 700 555 543 30 72 50 215
500(高) 500 560 600 660 680 300 340 50 750 800 555 543 30 72 50 240
600 600 660 700 760 580 300 290 50 650 700 650 643 30 75 50 275
600(高) 600 660 700 760 680 300 340 50 750 800 650 643 30 75 50 305
700 700 780 820 920 620 295 270 60 690 765 770 750 50 150 70 365
800 800 885 920 1,020 730 315 365 60 830 900 880 860 50 150 70 585
900 900 980 1,020 1,100 840 340 410 60 880 950 970 950 50 150 70 690
1,000 1,000 1,065 1,120 1,190 950 345 475 60 1,000 1,070 1,055 1,040 50 150 70 875
1,200 1,200 1,280 1,360 1,440 1,130 455 565 80 1,210 1,300 1,270 1,250 55 120 90 1,730

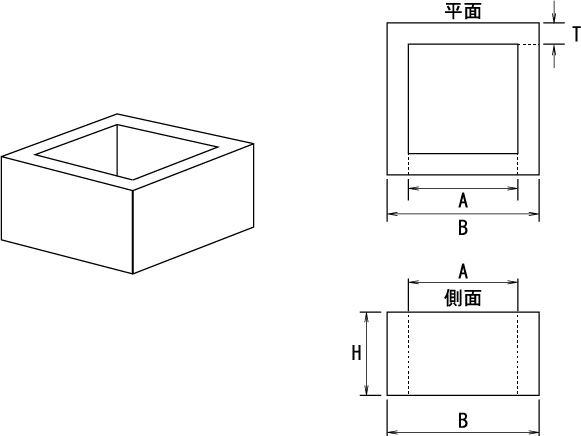

継マス

呼び名 A B H T 参考質量
(kg)
(mm)
300 300 370 300 35 30
350 350 420 300 35 35
400 400 480 300 40 46
450 450 530 300 40 51
500 500 600 300 50 72
600 600 700 300 50 85
700 700 820 300 60 120
800 800 920 300 60 136
1,000 1,000 1,120 300 60 168
