PRODUCTSGベース(防護柵用基礎ブロック)

Gベース(防護柵用基礎ブロック)

Gベース(防護柵用基礎ブロック)

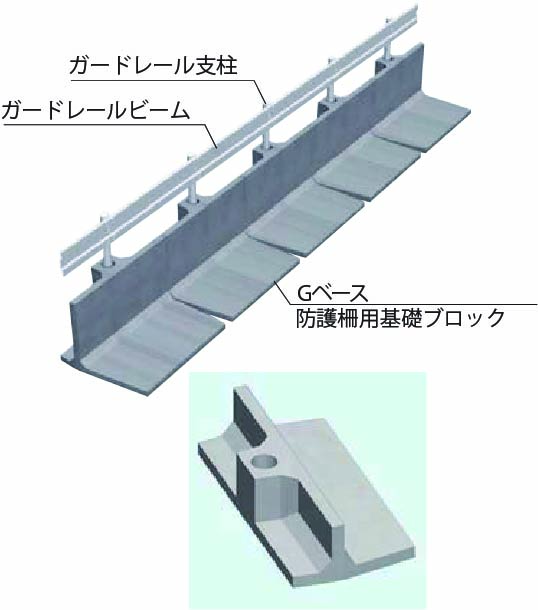

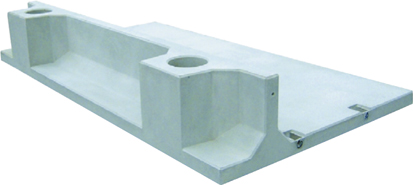

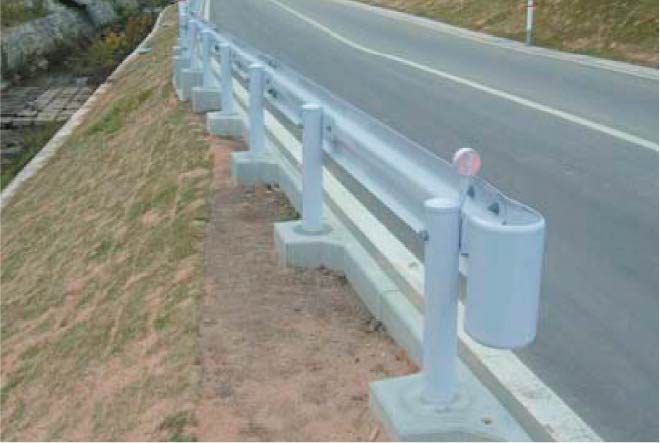

製品概要

下部構造物の上部に設置できる防護柵用基礎ブロックです。
「防護柵設置基準・同解説」「車両用防護柵標準仕様・同解説」に準拠しています。
側溝の抱きかかえ、標識等の道路付帯構造物設置などの計画にも対応できます。
NETIS HR-050011-V(NETIS掲載期間終了技術)

概要 特長 標準 歩道用 縦断対応 施工手順・歩掛(車・車道用) 設計 静的実験報告書 施工例 CADダウンロード PDFダウンロード

概要


平成16年度制定『車両用防護柵標準仕様・同解説』『防護楷の設置基準・同解説』に準拠

「Gベース」は、品質・工期・安全性・施工性・経済性・メンテナンスなどあらゆる面で現場打ち工法に比べて多くの長所を持った画期的なたわみ性防護柵用基礎ブロックです。(NETIS HR-050011-V)
「Gベース」は、車両の衝突荷重を考慮し、金沢大学の指導の下、安定・構造試験を行い、その安全性が確認され、たわみ性防護柵C種~SC種に対応しています。
また、歩道用(P種)対応規格もご用意させていただいております。

特長

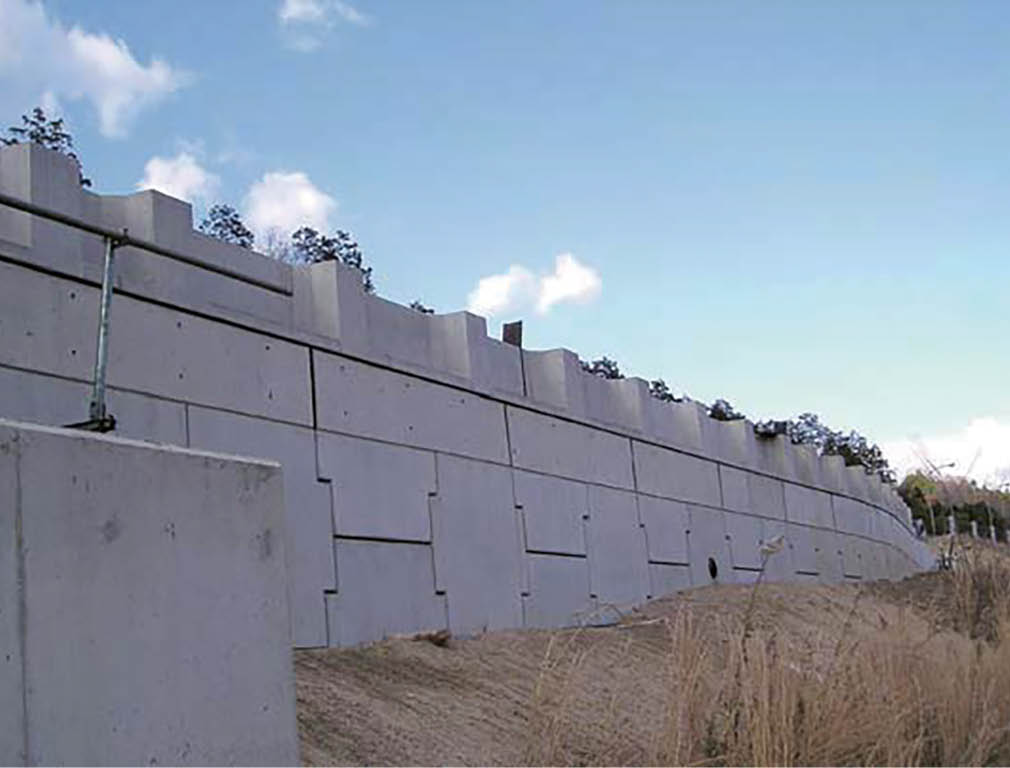

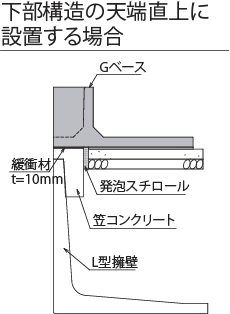

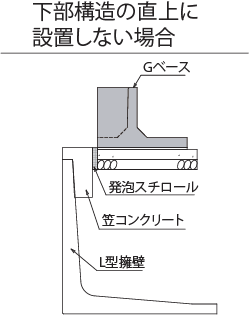

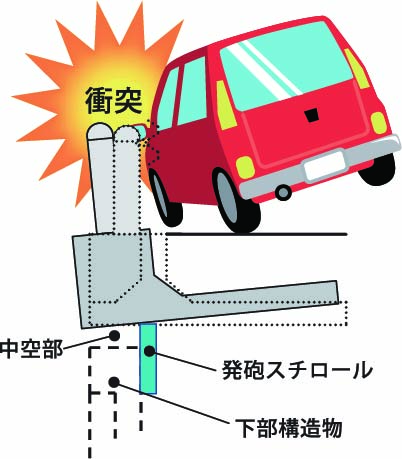

  • 下部構造物の直上に設置ができます。
    Gベースは、下部構造の上部に緩衝材を敷設しその上に直接設置が可能なため、従来工法に比べ、余幅の用地を必要としません。

    1.必要用地が小さくなり用地費用が削減できる。
    2.壁面積、盛土量が削減可能。また衝突事故が発生した場合であっても中空に設置されたGベースは下部構造物に衝突荷重を与えません。 『実験報告』をご参照ください。

  • 豊富なバリエーション

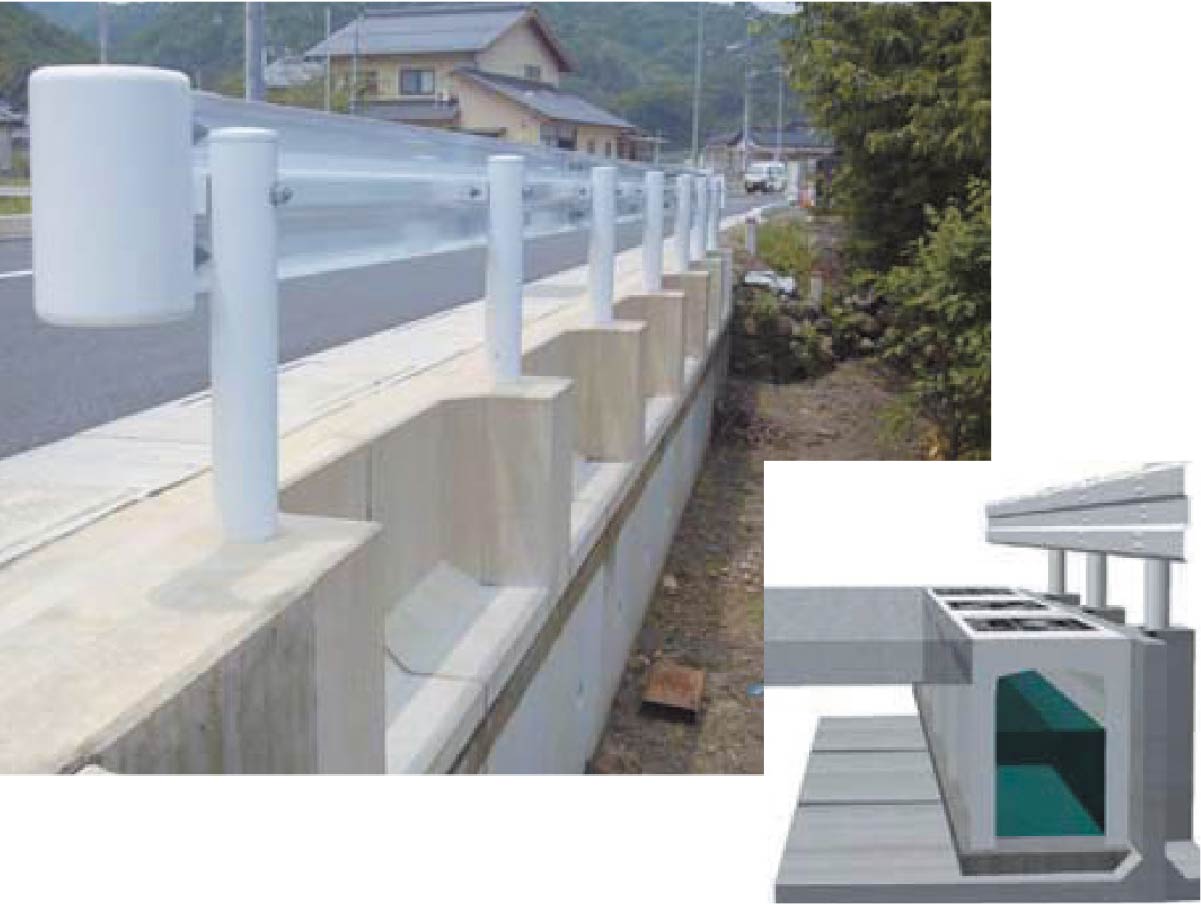

    1.側溝を抱きかかえた計画に対応が可能。
    2.現場打ちと同一高さの規格を保有。

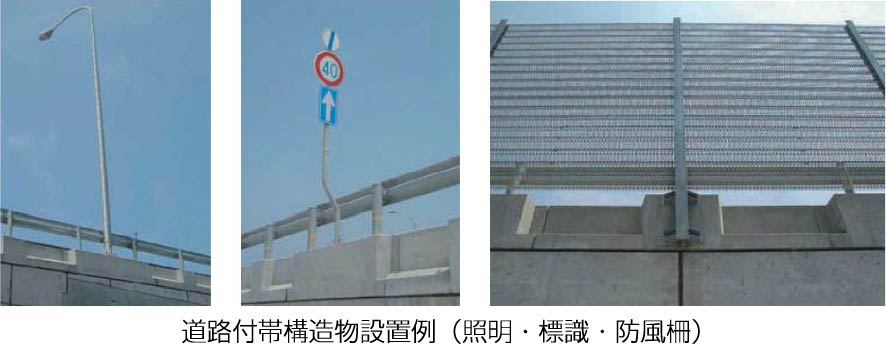

    3.遮音壁、標識など特殊部の対応が可能。
    『施工例』をご参照ください。

    必要内高※ H400 H500 H600 H700
    自由勾配側溝 495mm以上
    道路用側溝 560mm以上
    円形側溝 380mm以上
    現場打基礎 700mm

    ※必要内高は各側溝の最低規格高に基礎(50mmと仮定)を考慮したものである。

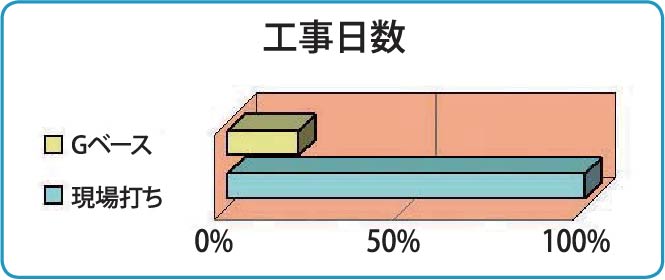

  • ドライ施工で工期短縮

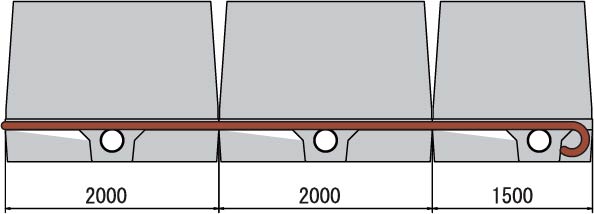

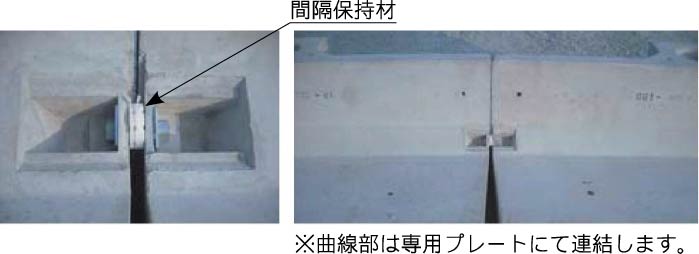

    1.ボルト連結でラクラク施工。

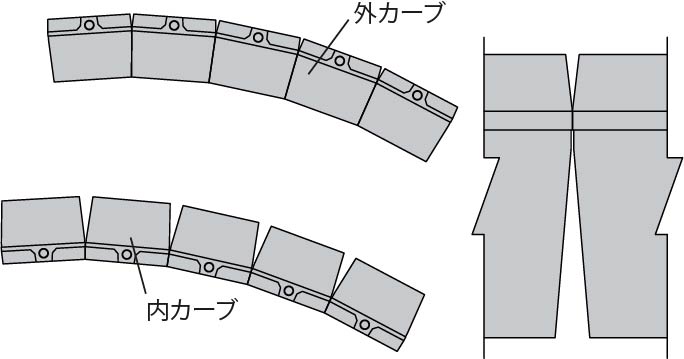

    2.標準製品を使用した曲線施工対応。(R15mまで対応可能です)
  • 維持管理も容易
    万が一の事故による損傷も早期復旧

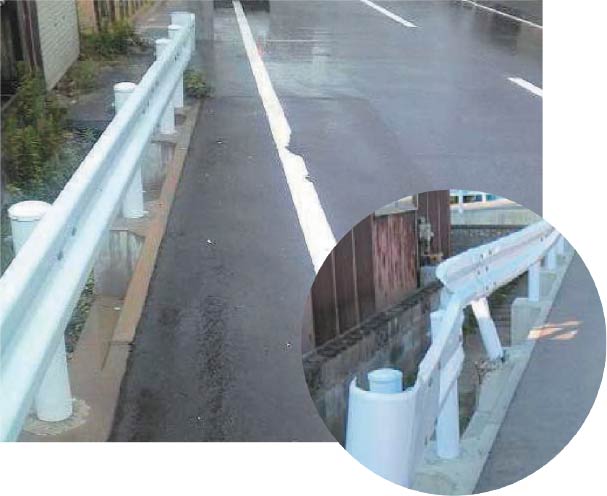

    事故対応事例
    事故後の防護柵及びGベースの取り替え事例。わずか2日で復旧が完了しました。

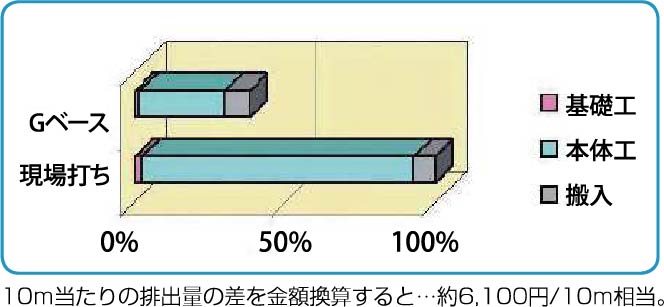

  • 環境貢献
    CO2排出量の低減による環境貢献
  • 広い柔軟な対応
    ○ガードレールをはじめ、ガードパイプ、ガードケーブル※にも対応が可能です。

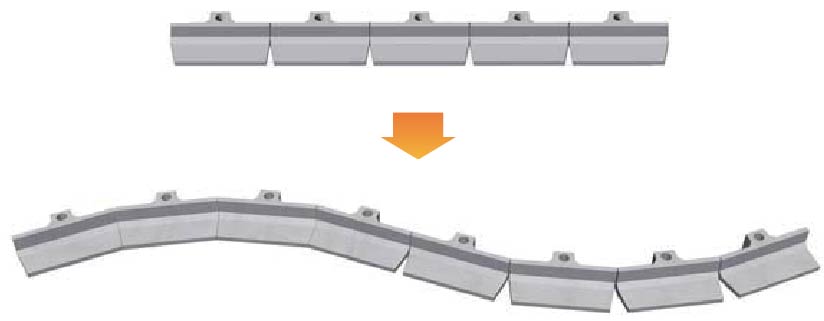

    ○曲線施工R15m対応以外にも、屈曲部などの対応も可能です。

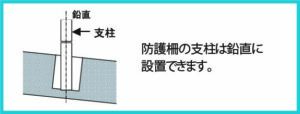

    ○縦断勾配に合わせた設置が可能で、縦断勾配11%まで対応可能です。
    ○防護柵始終端の縁部対応も可能です。
    ○Gベースは、その他様々なニーズにお応えできる製品です。
    弊社営業にお問い合わせください。

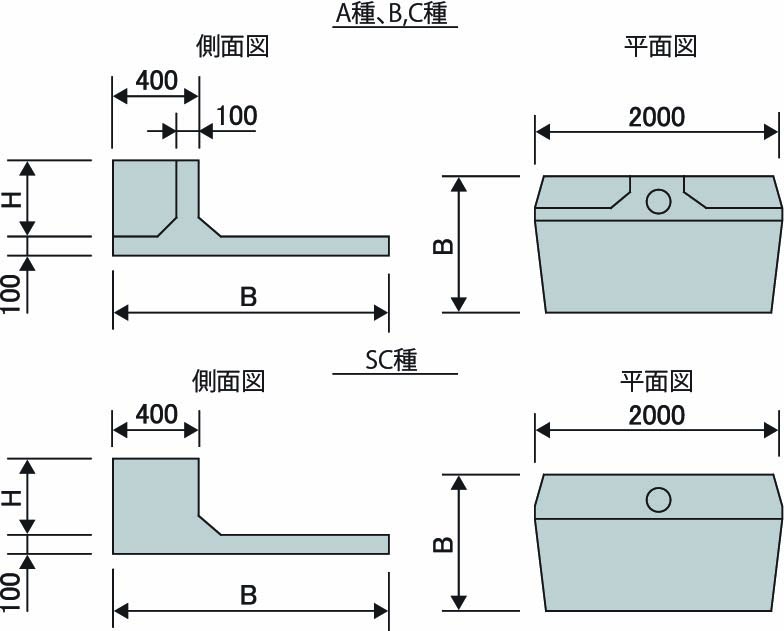

標準

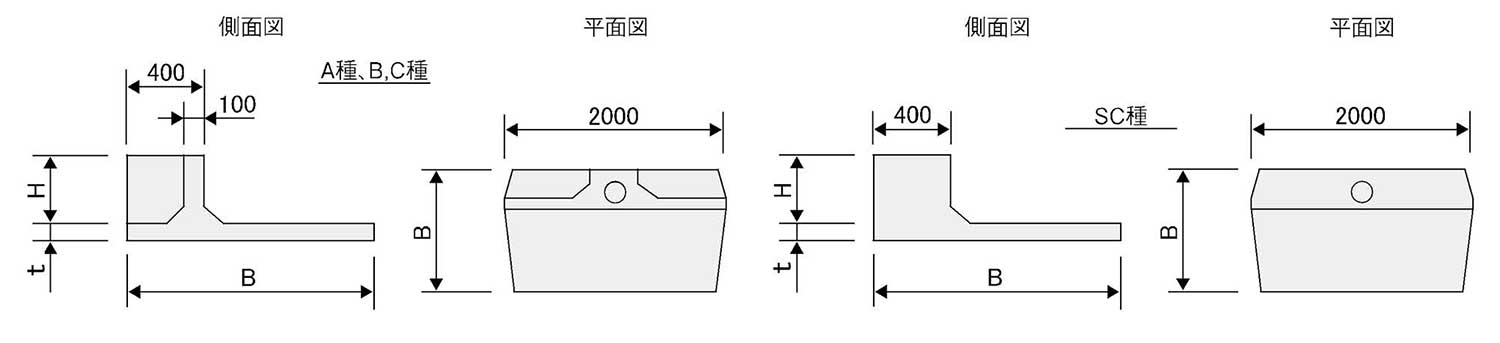

形状

呼び名 参考質量
(kg)
寸法(mm) 防護柵の種類
H B L t
タイプ L 715 400 1,000 2,000 80 BC種
GB-400×1,000×2,000 795 400 1,000 2,000 100 BC種
GB-400×1,100×2,000 815 1,100
GB-400×1,200×2,000 865 1,200
GB-400×1,300×2,000 915 1,300
GB-400×1,400×2,000 965 1,400
GB-400×1,500×2,000 1,015 1,500
GB-400×1,600×2,000 1,065 1,600
GB-400×1,700×2,000 1,115 1,700
GB-400×1,800×2,000 1,170 1,800 A種
GB-400×1,900×2,000 1,685 1,900 SC種
GB-500×1,000×2,000 875 500 1,000 2,000 100 BC種
GB-500×1,100×2,000 895 1,100
GB-500×1,200×2,000 945 1,200
GB-500×1,300×2,000 995 1,300
GB-500×1,500×2,000 1,095 1,500
GB-500×1,800×2,000 1,250 1,800 A種
GB-500×1,900×2,000 1,875 1,900 SC種
GB-600×1,000×2,000 955 600 1,000 2,000 100 BC種
GB-600×1,100×2,000 975 1,100
GB-600×1,200×2,000 1,025 1,200
GB-600×1,300×2,000 1,075 1,300
GB-600×1,500×2,000 1,175 1,500
GB-600×1,800×2,000 1,340 1,800 A種
GB-600×1,900×2,000 2,070 1,900 SC種
GB-700×1,000×2,000 1,045 700 1,000 2,000 100 BC種
GB-700×1,500×2,000 1,270 1,500
GB-700×1,800×2,000 1,430 1,800 A種

注)現場条件に応じ、斜切・短尺製品にも対応いたします。詳細は弊社営業にお問い合わせください。

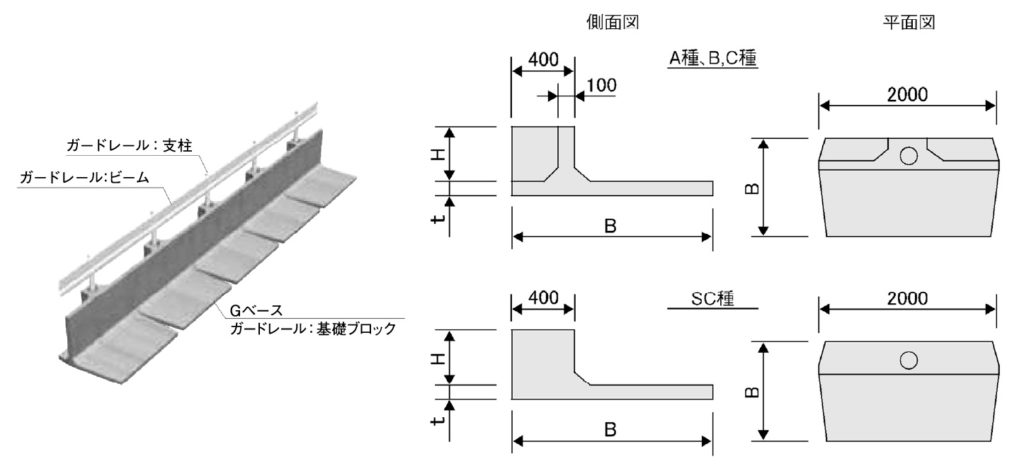

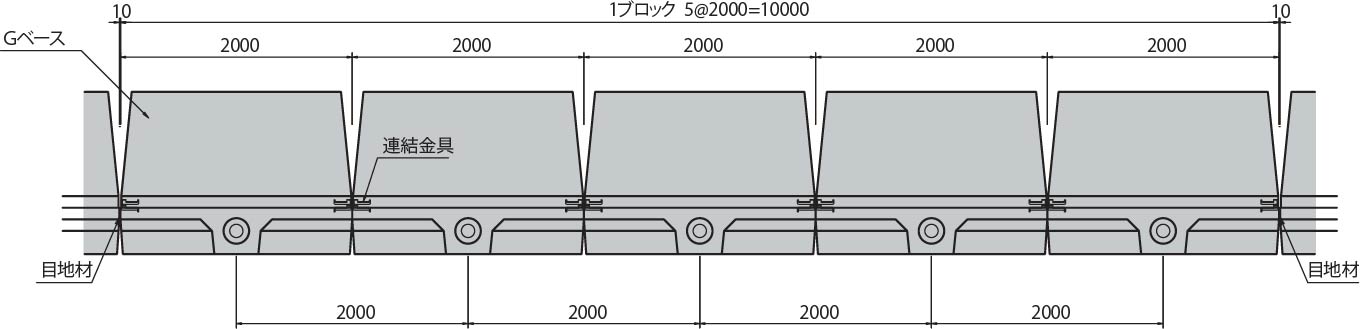

平面図展開図

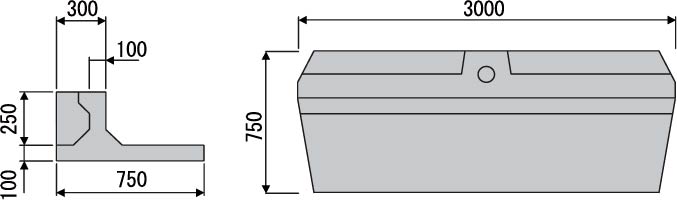

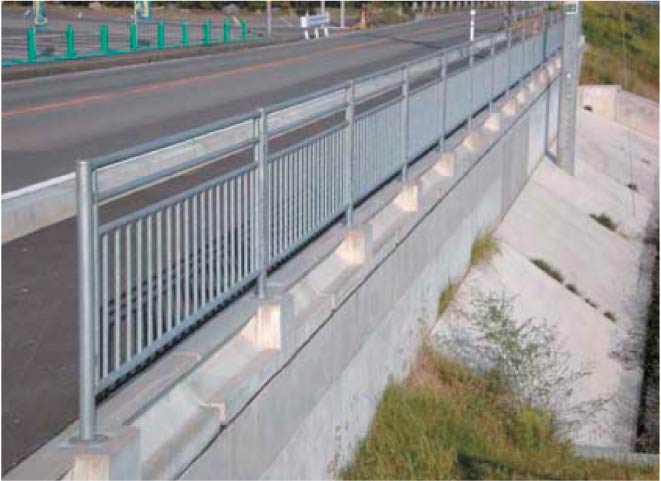

歩道用

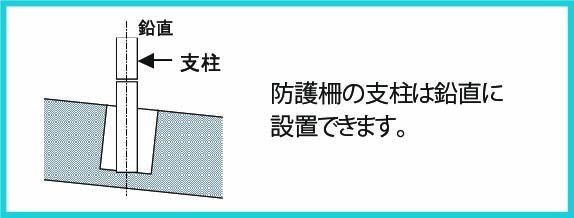

縦断対応

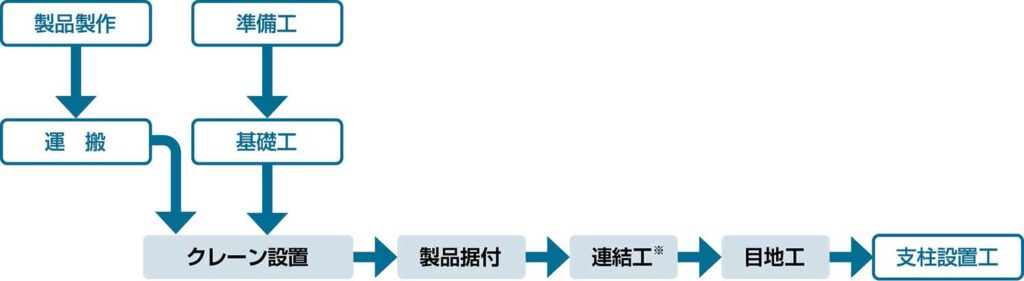

施工手順・歩掛(車・車道用)

設計

設計条件

  • コンクリートの設計基準強度 σck=40.0N/mm2
  • コンクリートの単位体積重量 γc=24.5kN/m3
  • 鉄筋(SD295)の許容引張応力度 σsa=270.0N/mm2
  • 埋め戻し土の単位体積重量 γs=19.0 kN/m3
  • 埋め戻し土の内部摩擦角 φ=30.0°
  • 上載荷重 Q=10.0kN/m2
  • 標準スパン長 L=10.0m
  • 摩擦係数 μ=0.6
  • 常時一転倒に対する安全率 Fm=1.5
  • 常時一滑動に対する安全率 Ff=1.5
  • 衝突時一転倒に対する安全率 Fm=1.5
  • 衝突時一滑動に対する安全率 Ff=1.5

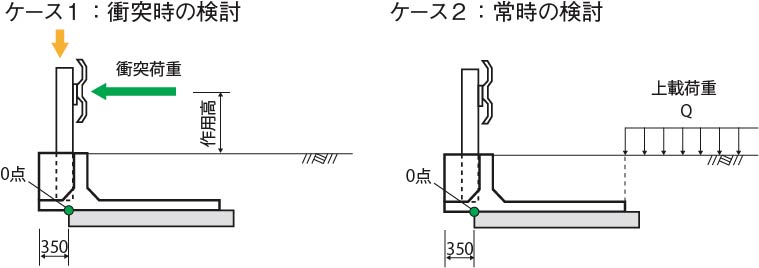

設計方法

防護柵設置基準準拠
設計は幅350mm (緩衝材300mm+発泡スチロール50mm)の範囲において、中空状態としてモデル化し行っています。


※常時の設計は図のように仮想背面から上載荷重を影響させ、下部構造物に影響を与えないように中空状態もモデル化し行っています。

防護柵の種別 衝突荷重 作用高
B・C種 30KN 0.600m
A種 55KN 0.600m
SC種 60KN 0.600m

参考文献
「防護柵の設置基準・同解説」㈱日本道路協会 平成20年3月発刊
「車両用防護柵標準仕様・同解説」㈱日本道路協会 平成16年3月発刊
「道路土工-擁壁工指針」(社)日本道路協会 平成24年3月発刊

静的実験報告書

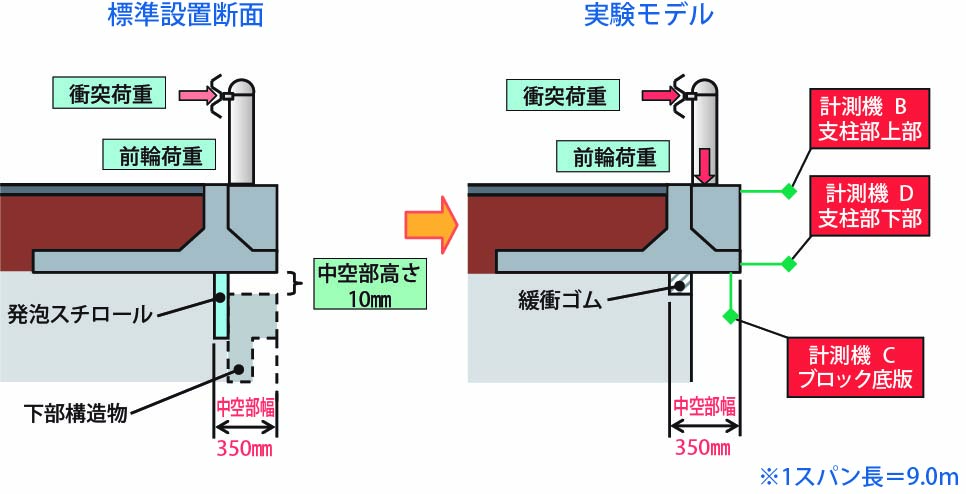

実験モデル・確認事項

確認事項
1.全体の安全性
2.荷重作用時の挙動

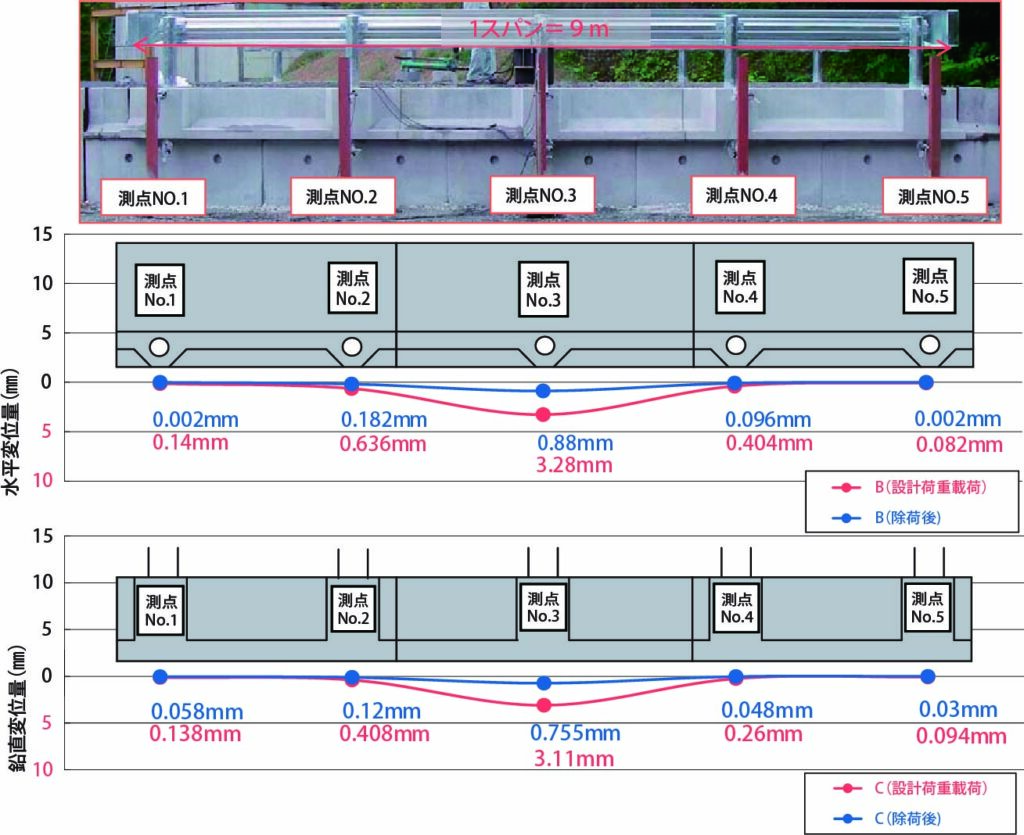

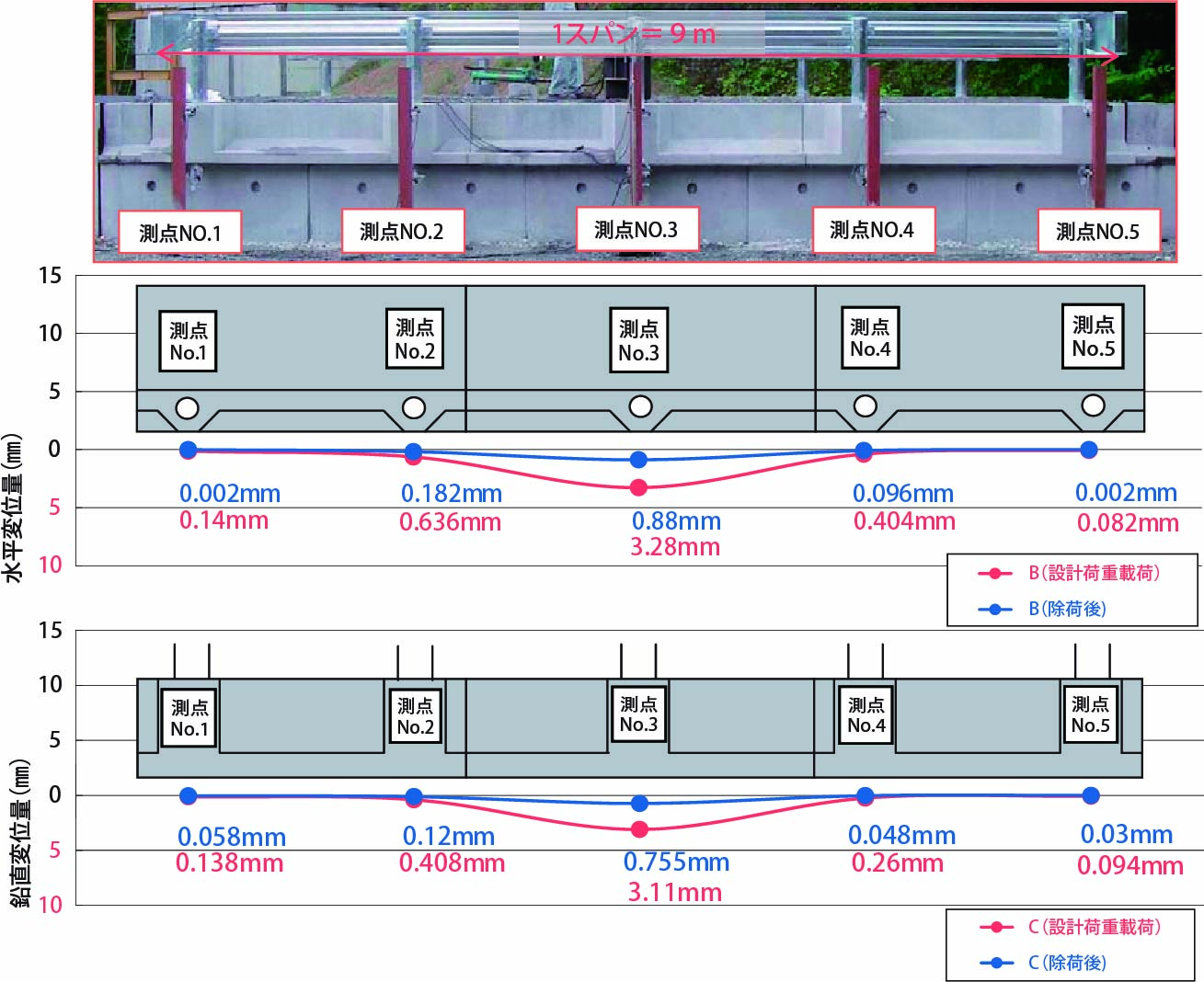

実験結果

設計荷重載荷時および除荷後の水平・鉛直変位結果を示す。
立会人:金沢大学理工学域環境デザイン学類構造工学 前川教授
実験日:平成20年6月20日 場所:滋賀県甲賀市

まとめ

  1. 試験結果から、基礎に与える衝突荷重の影響は10m程度であり、設計条件としている基礎スパンの最大長10mは適切である。
  2. 変位結果から、10mの隙間を設けることで下部構造物に影響を与えない。

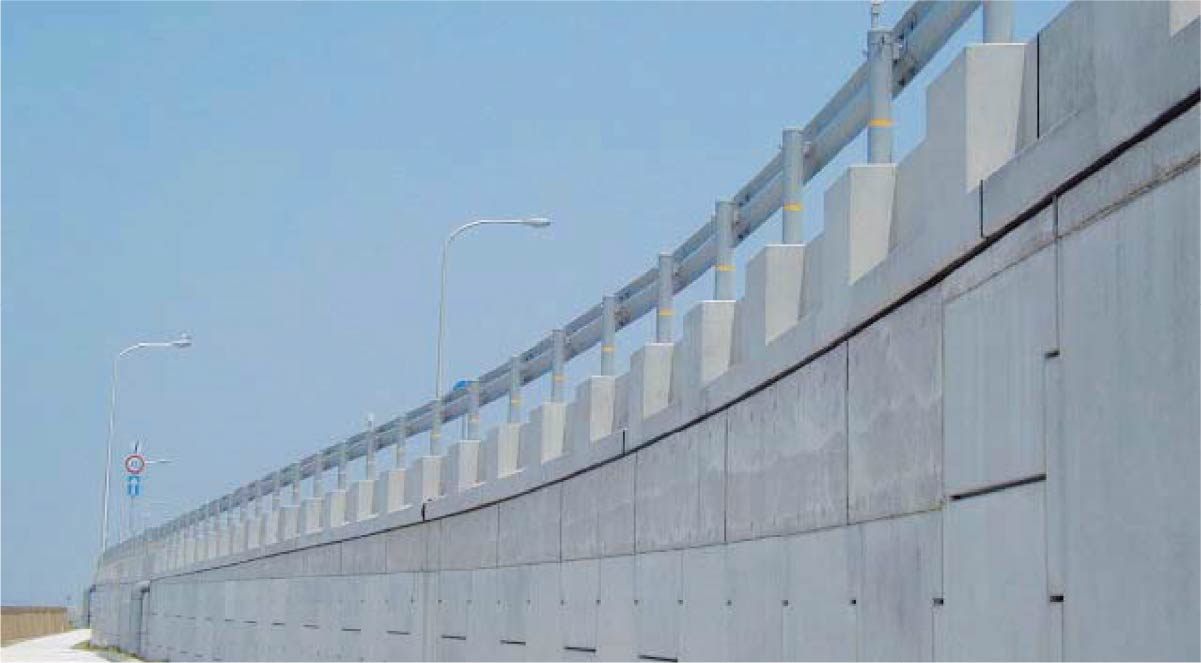

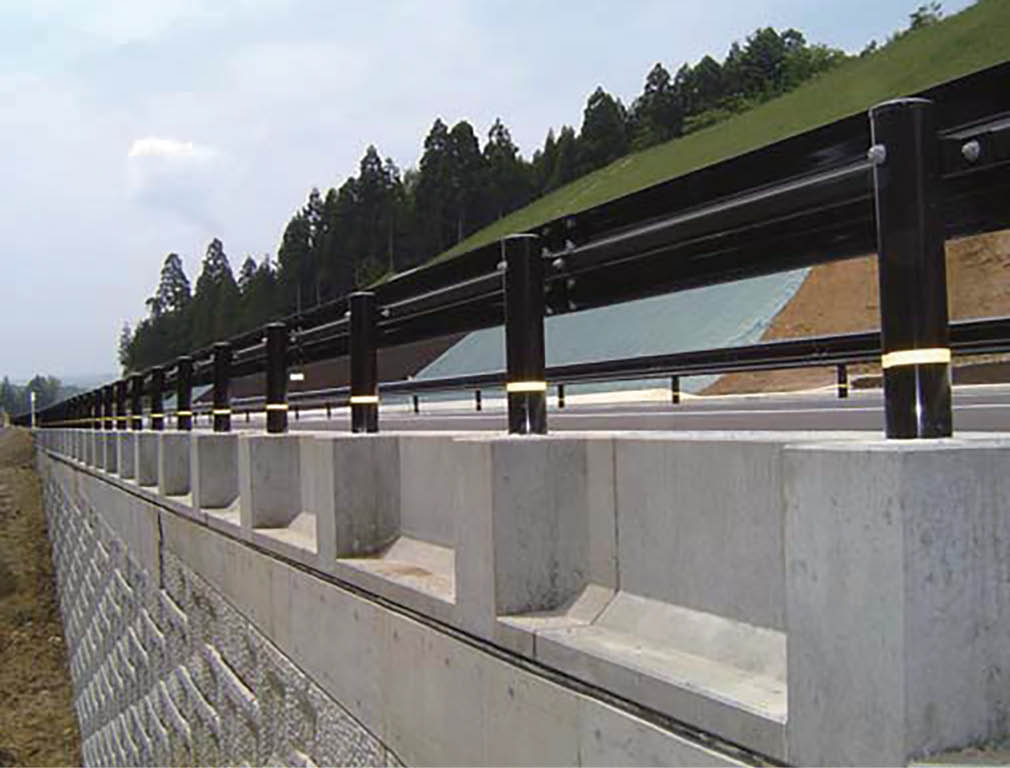

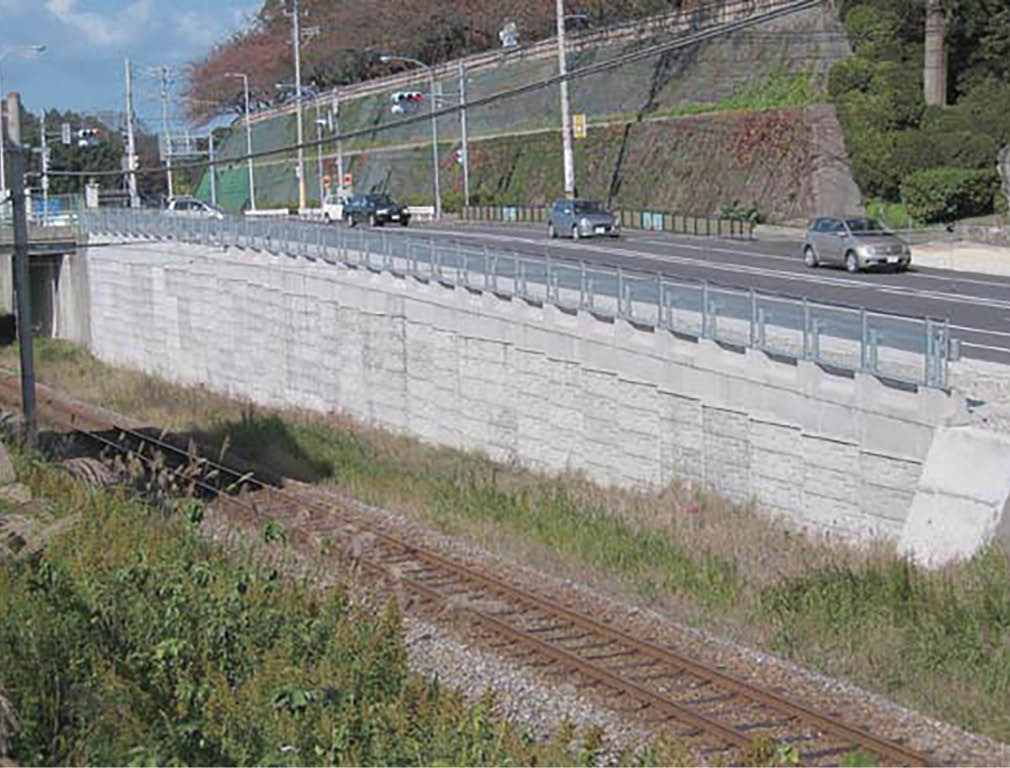

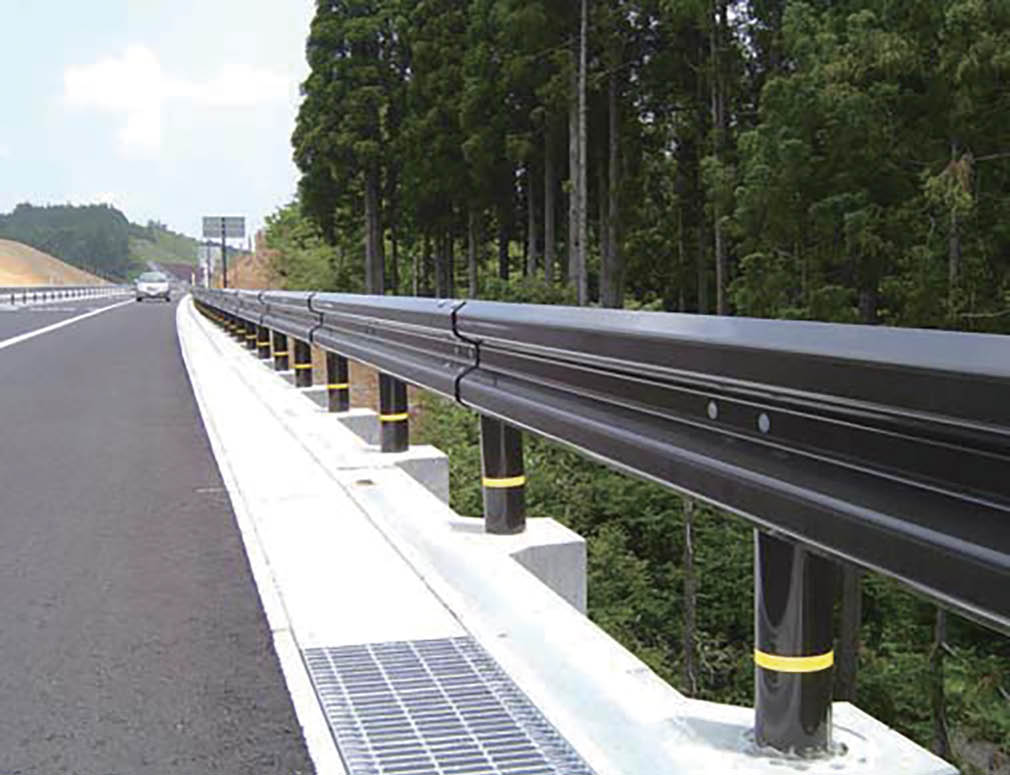

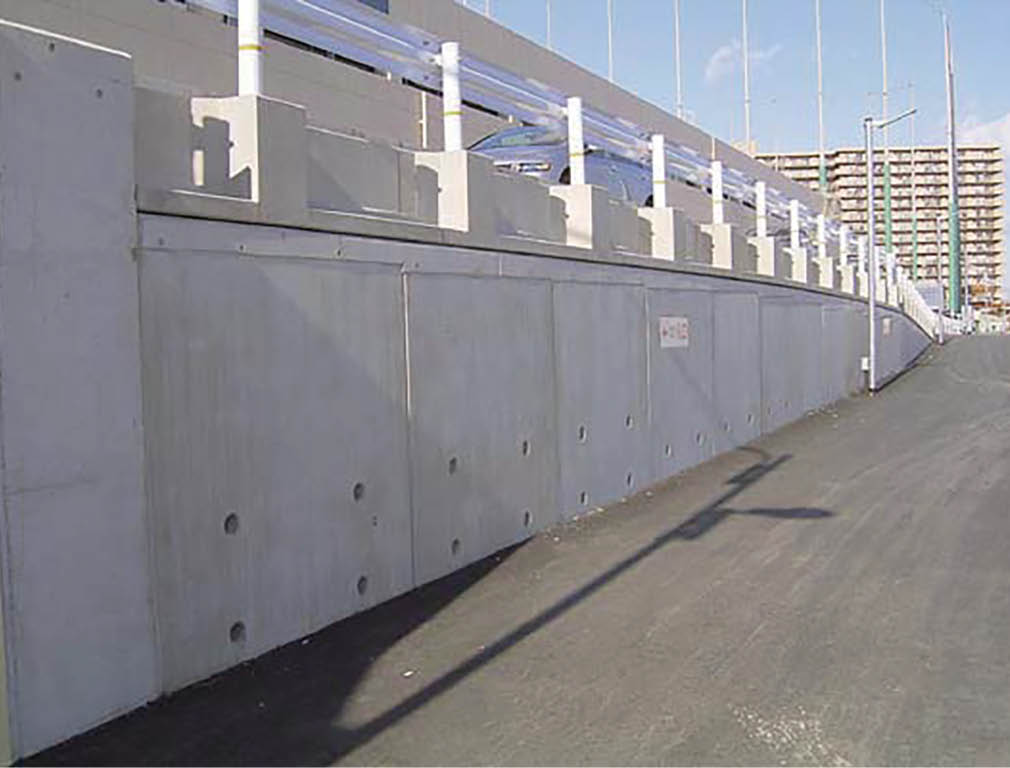

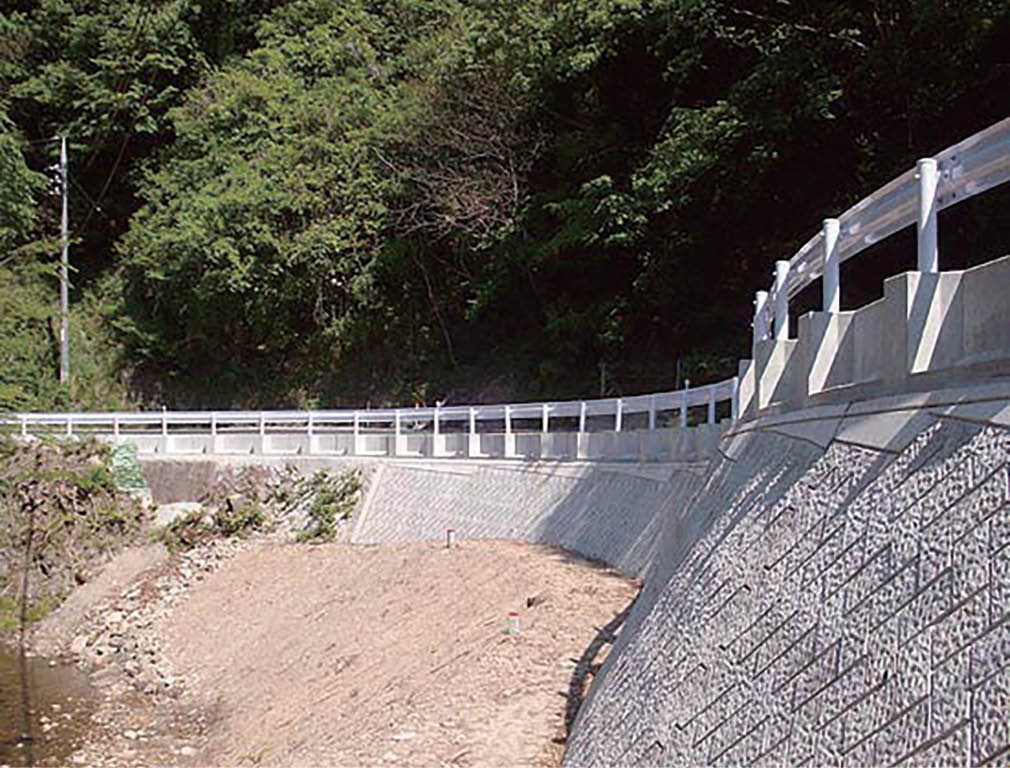

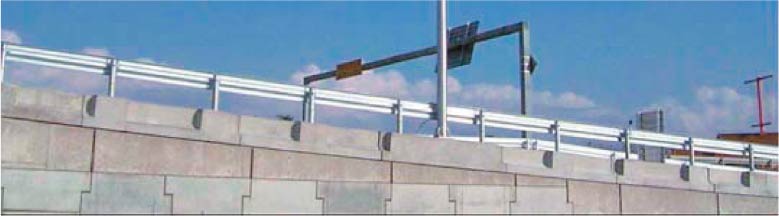

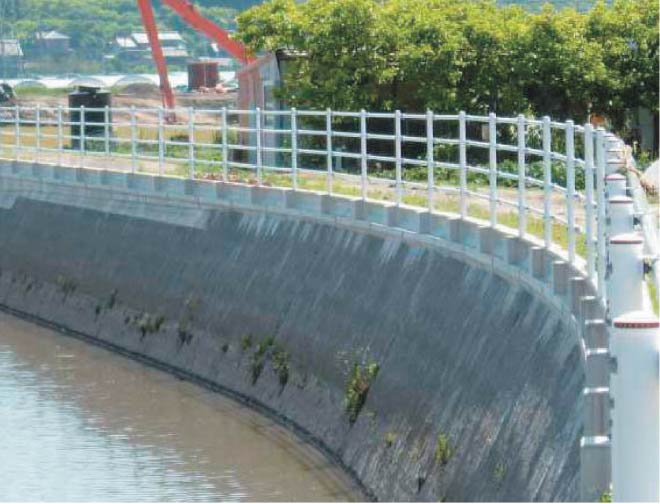

施工例
