ワイドフリューム落差工

製品概要

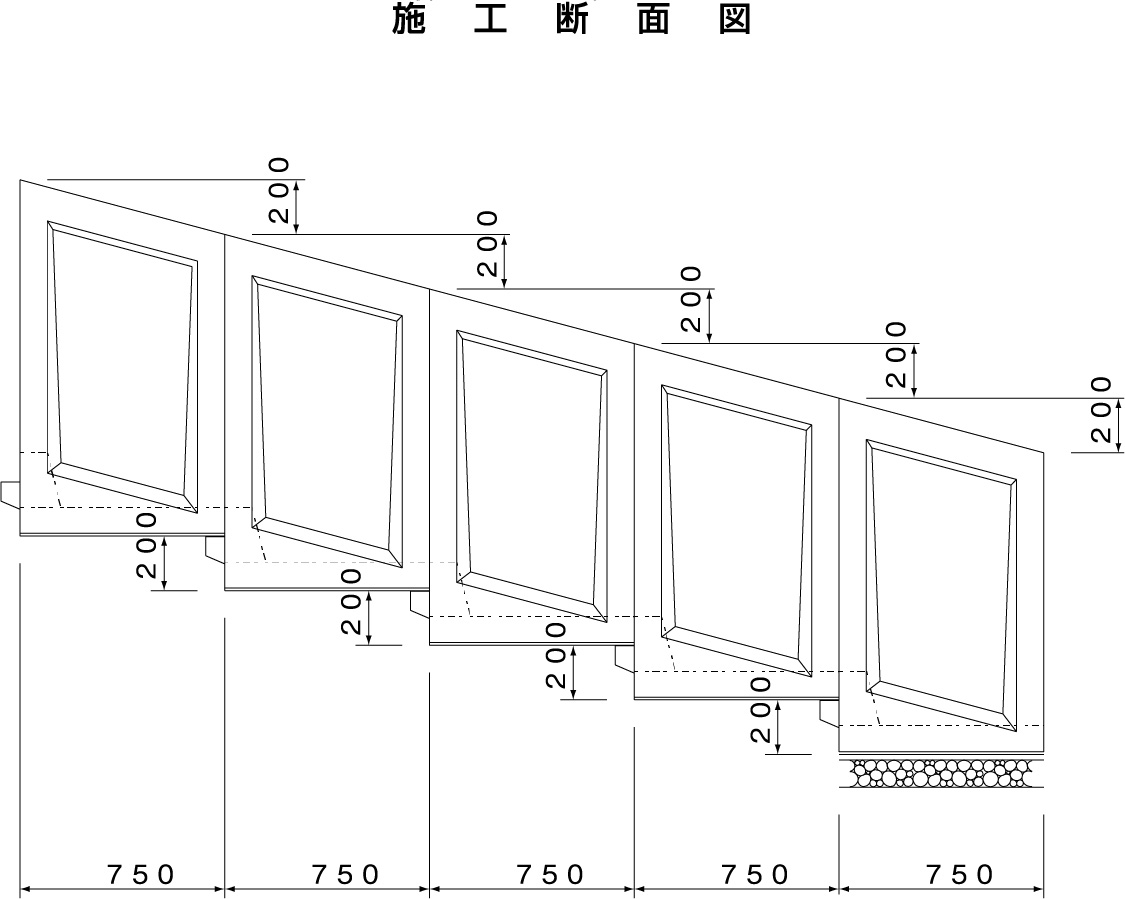

ワイドフリュームの階段落差タイプです。

ワイドフリューム落差工 CADダウンロード PDFダウンロード

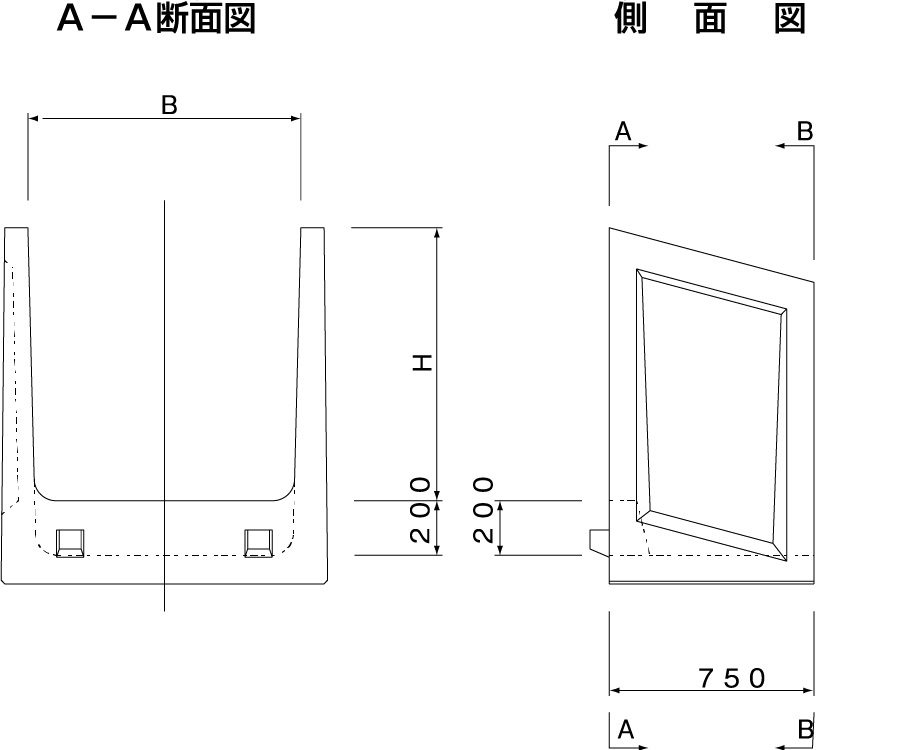

ワイドフリューム落差工

呼び名 参考質量(kg)
寸法（mm）
Ｈ Ｂ
500 300 194
400 211
500 229
600 246
700 263
800 281
900 298
1,000 315
600 400 241
500 258
600 276
700 293
800 310
900 328
1,000 345
1,100 362
1,200 380
700 400 292
500 311
600 330
700 349
800 368
900 387
1,000 406
1,100 425
1,200 445
1,300 464
1,400 483
800 500 355
600 375
700 395
800 415
900 435
1,000 455
1,100 475
1,200 495
1,300 515
1,400 535
1,500 555
1,600 575
900 500 423
600 446
700 468
800 491
900 514
1,000 536
1,100 559
1,200 581
1,300 604
1,400 627
1,500 649
1,000 500 471
600 495
700 520
800 544
900 568
1,000 593
1,100 617
1,200 641
1,300 666
1,400 690
1,500 715
1,600 739
1,700 763
1,800 788
1,900 812
2,000 837
1,100 600 544
700 570
800 595
900 620
1,000 646
1,100 671
1,200 696
1,300 721
1,400 747
1,500 772
1,200 700 613
800 639
900 664
1,000 689
1,100 714
1,200 740
1,300 765
1,400 790
1,500 815
1,500 900 864
1,000 895
1,100 925
1,200 956
1,300 986
1,400 1,017
1,500 1,047
1,600 1,078
1,700 1,109
1,800 1,139
1,900 1,170
2,000 1,200

この規格以外の寸法も承ります。
