プレキャスト桝
製品概要

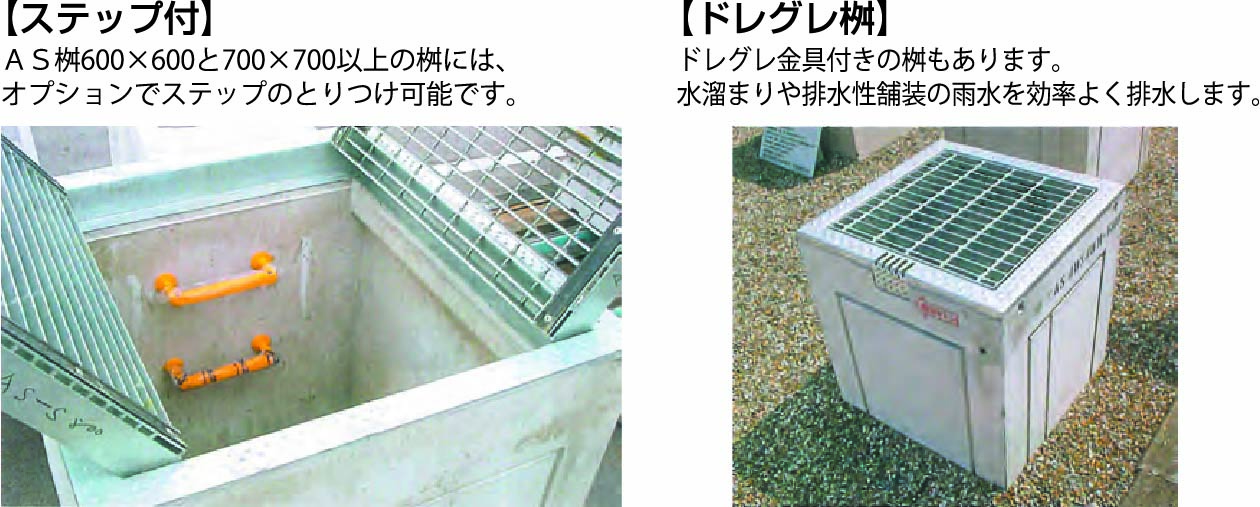

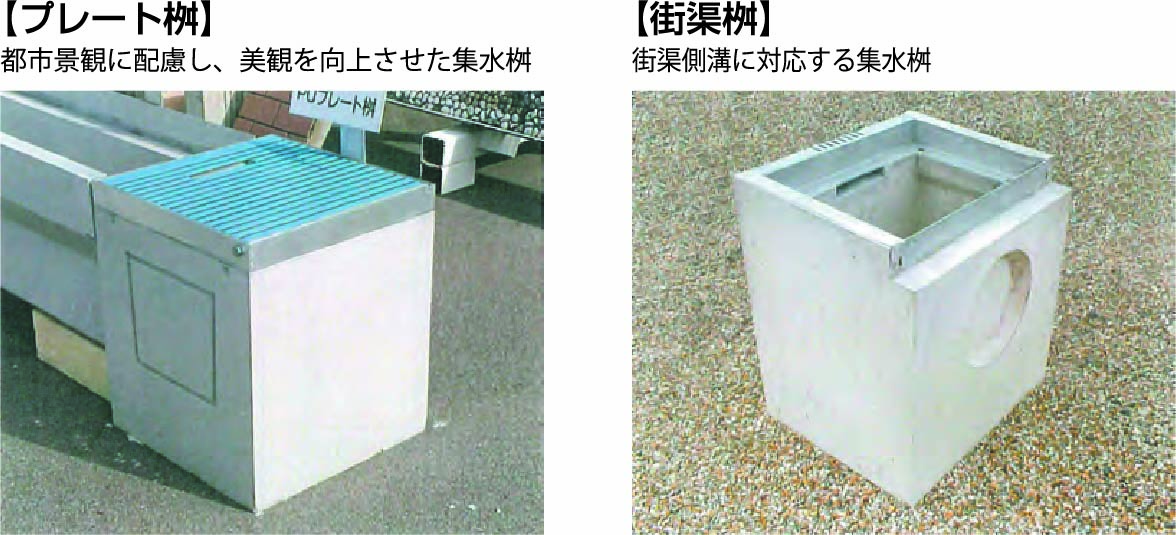

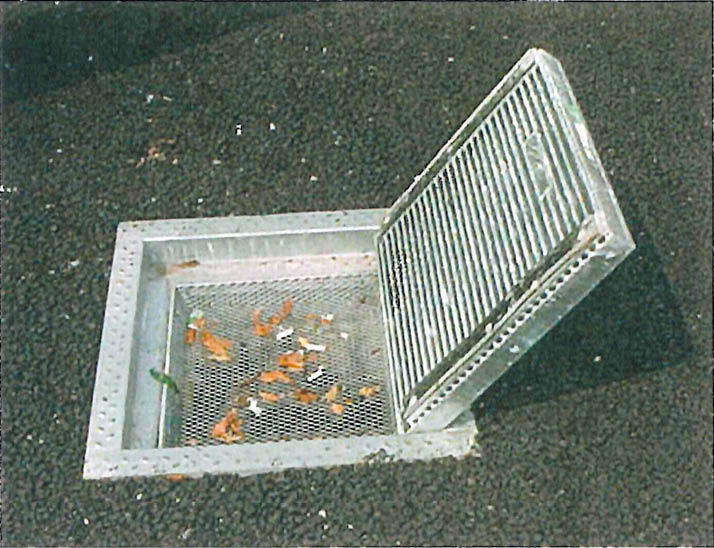

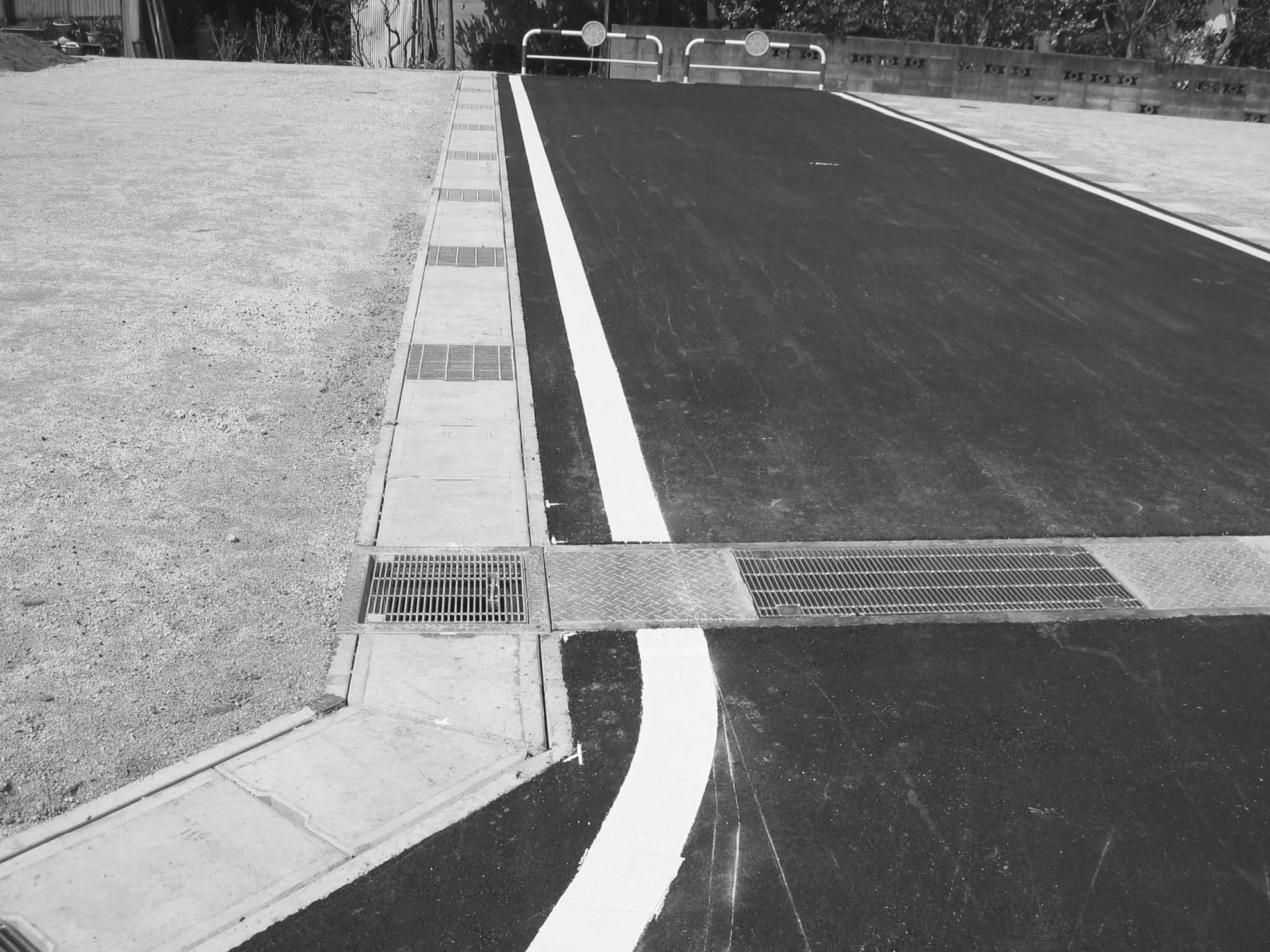

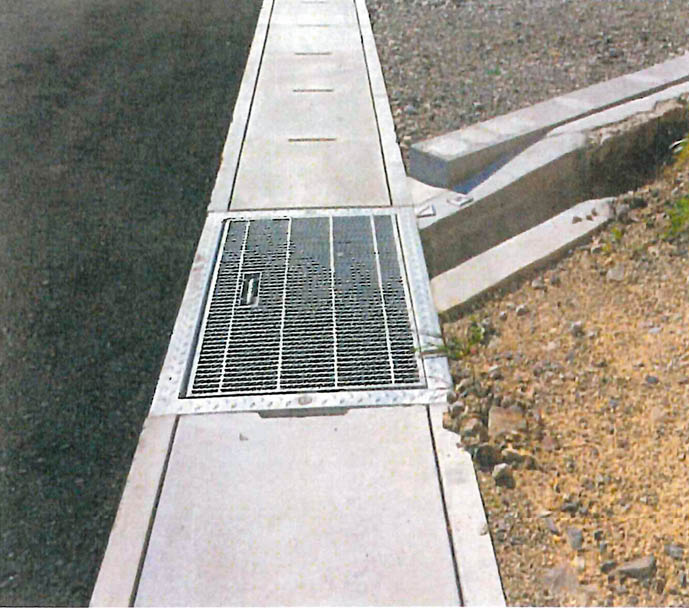

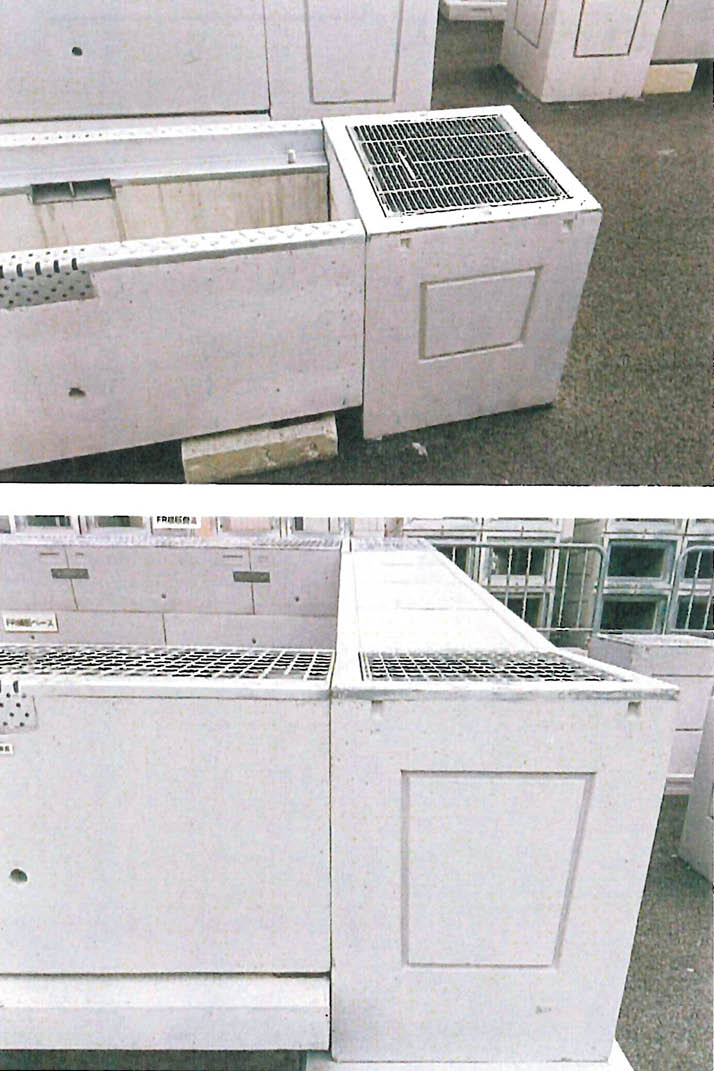

CH-II可変側溝、道路側溝M、道路側溝A型と同じ天端幅の桝です。

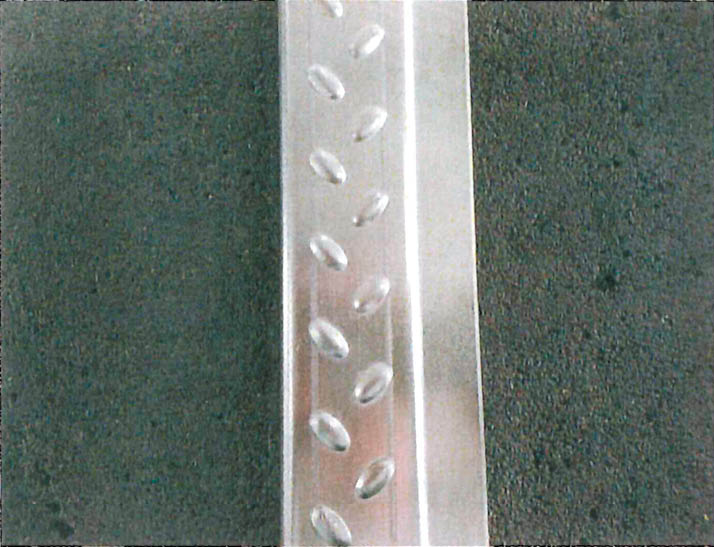

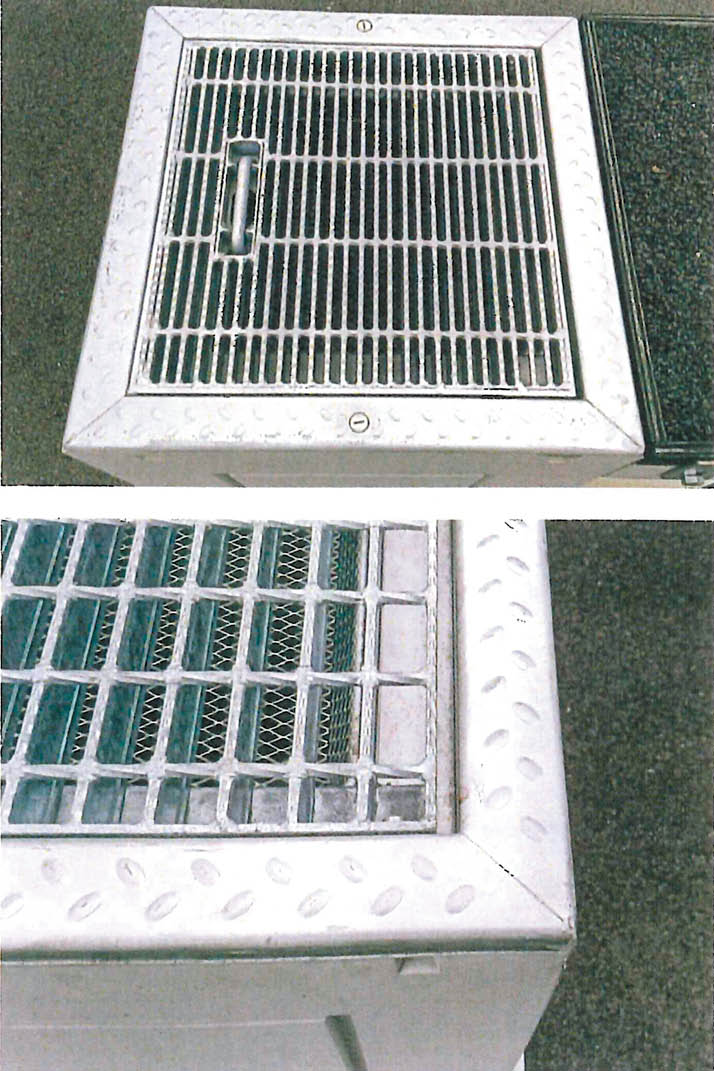

受枠に天端の角欠け防止金具を取り付けているので、走行による角欠けを防止します。

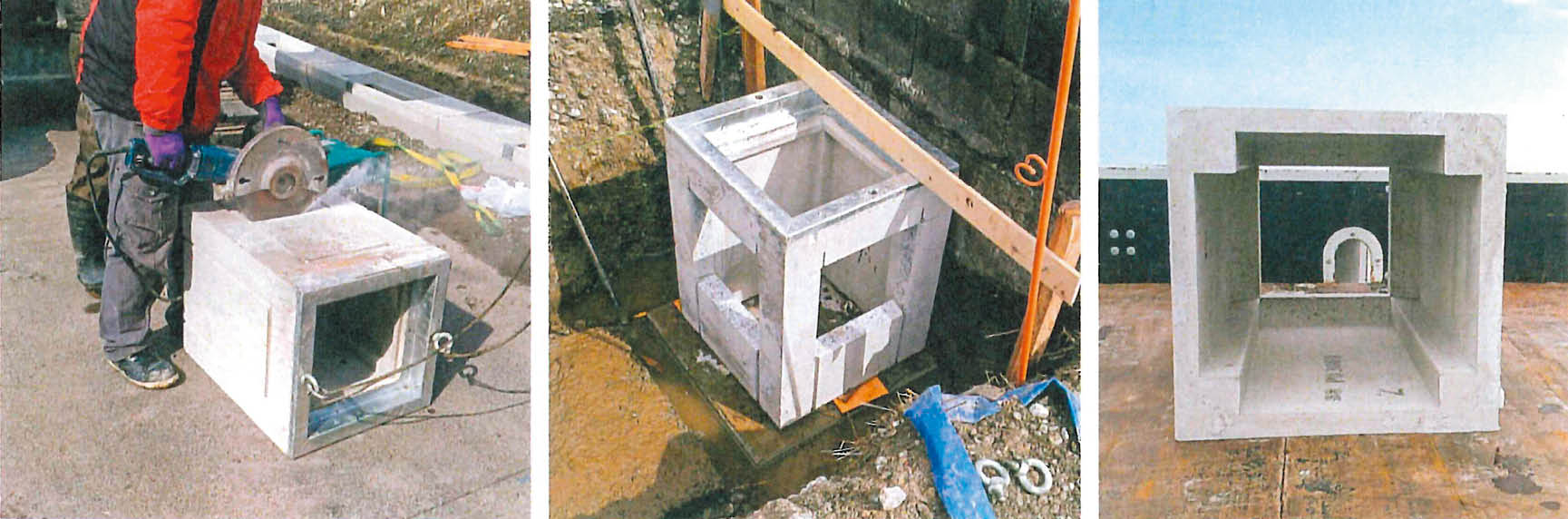

全部の側面に切り溝が設けてあり、側溝を接続するためのカットがしやすいです。
CH-II可変側溝、道路側溝M、道路側溝A型と同じ天端幅の桝です。
受枠に天端の角欠け防止金具を取り付けているので、走行による角欠けを防止します。
全部の側面に切り溝が設けてあり、側溝を接続するためのカットがしやすいです。

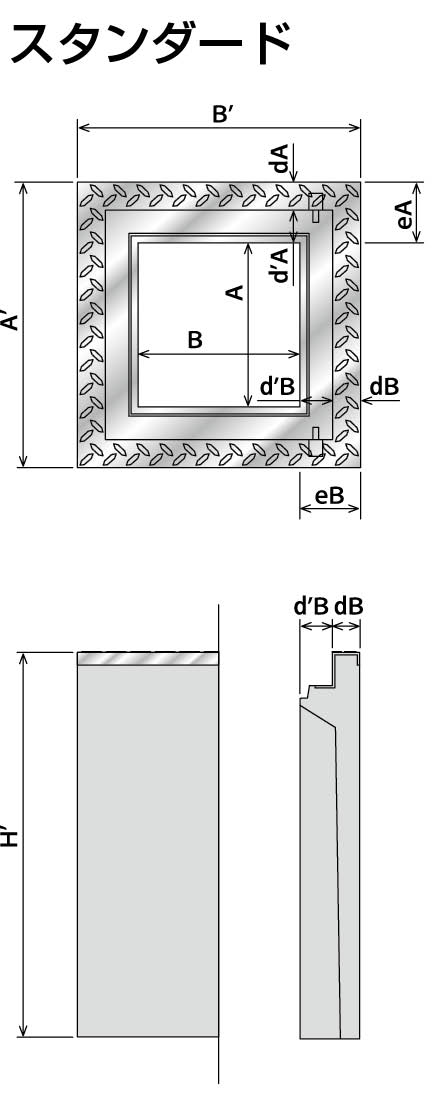

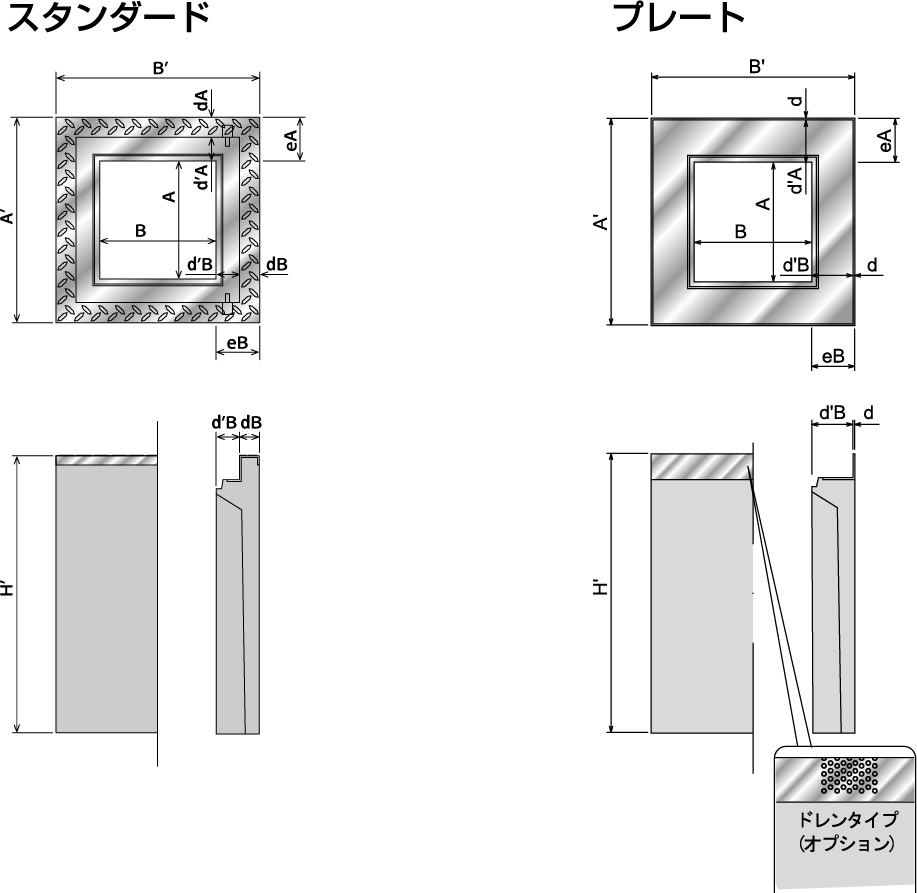

呼び名 | スタンダード | プレート | ||||||||||||||
寸法(mm) | 参考重量 (kg) |
寸法(mm) | 参考重量 (kg) |
|||||||||||||

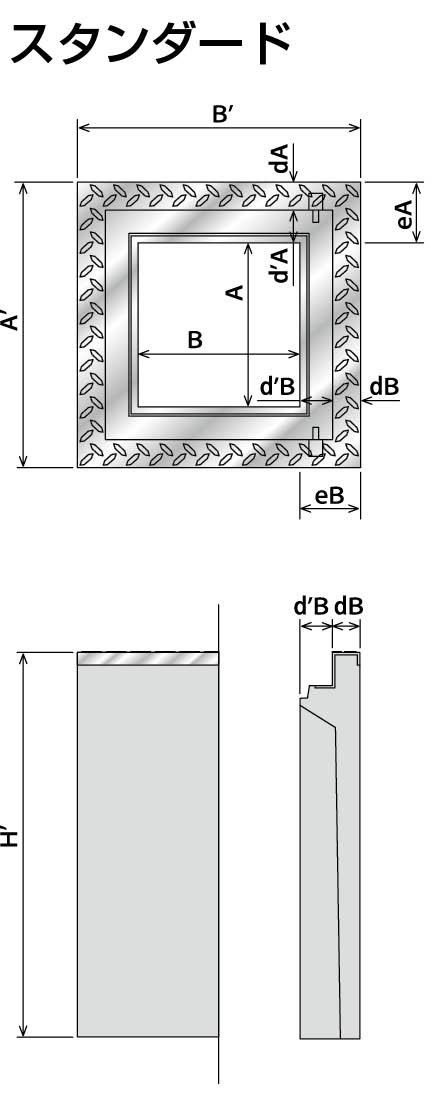

A | A’ | B | B’ | H’ | eA | eB | dA | dB | d’A | d’B | (受枠込) | d | d’A | d’B | (受枠込) | |
300×300×600 | 300 | 500 | 300 | 500 | 660 | 100 | 100 | 50 | 50 | 50 | 50 | 196 | 4.5 | 95.5 | 95.5 | 176 |
800 | 860 | 245 | 226 | |||||||||||||
1000 | 1,060 | 293 | 273 | |||||||||||||
※1200 | 1,260 | 343 | 323 | |||||||||||||
※1400 | 1,460 | 396 | 376 | |||||||||||||
300×600×600 | 600 | 830 | 660 | 100 | 115 | 60 | 55 | 247 | 110.5 | 230 | ||||||
800 | 860 | 304 | 287 | |||||||||||||
1000 | 1,060 | 360 | 343 | |||||||||||||
1200 | 1,260 | 419 | 402 | |||||||||||||
1400 | 1,460 | 478 | 461 | |||||||||||||
400×400×600 | 400 | 610 | 400 | 610 | 665 | 105 | 105 | 55 | 55 | 50 | 50 | 250 | 100.5 | 100.5 | 223 | |
800 | 865 | 312 | 285 | |||||||||||||
1000 | 1,065 | 371 | 345 | |||||||||||||
1200 | 1,265 | 445 | 430 | |||||||||||||
1500 | 1,565 | 535 | 519 | |||||||||||||
500×500×800 | 500 | 720 | 500 | 720 | 875 | 110 | 110 | 55 | 55 | 405 | 105.5 | 105.5 | 370 | |||
1000 | 1,075 | 484 | 448 | |||||||||||||
1200 | 1,275 | 556 | 521 | |||||||||||||
1400 | 1,475 | 628 | 593 | |||||||||||||
600×600× 800 | 600 | 830 | 600 | 830 | 885 | 115 | 115 | 60 | 60 | 491 | 6.0 | 109 | 109 | 448 | ||
1000 | 1,085 | 583 | 540 | |||||||||||||
1200 | 1,285 | 669 | 626 | |||||||||||||
1400 | 1,485 | 755 | 712 | |||||||||||||
700×700×1000 | 700 | 970 | 700 | 970 | 1,085 | 135 | 135 | 70 | 70 | 65 | 65 | 946 | 129 | 129 | 760 | |
1500 | 1,585 | 1,324 | 1,074 | |||||||||||||
2000 | 2,085 | 1,685 | 1,370 | |||||||||||||
800×800×1000 | 800 | 1,080 | 800 | 1,080 | 1,100 | 140 | 140 | 75 | 75 | 1,125 | 134 | 134 | 887 | |||
1500 | 1,600 | 1,580 | 1,246 | |||||||||||||
2000 | 2,100 | 2,001 | 1,585 | |||||||||||||
1000×1000×1000 | 1,000 | 1,300 | 1,000 | 1,300 | 1,135 | 150 | 150 | 80 | 80 | 70 | 70 | 1,514 | 144 | 144 | 1,113 | |
1500 | 1,635 | 2,095 | 1,553 | |||||||||||||
2000 | 2,135 | 2,646 | 1,968 |

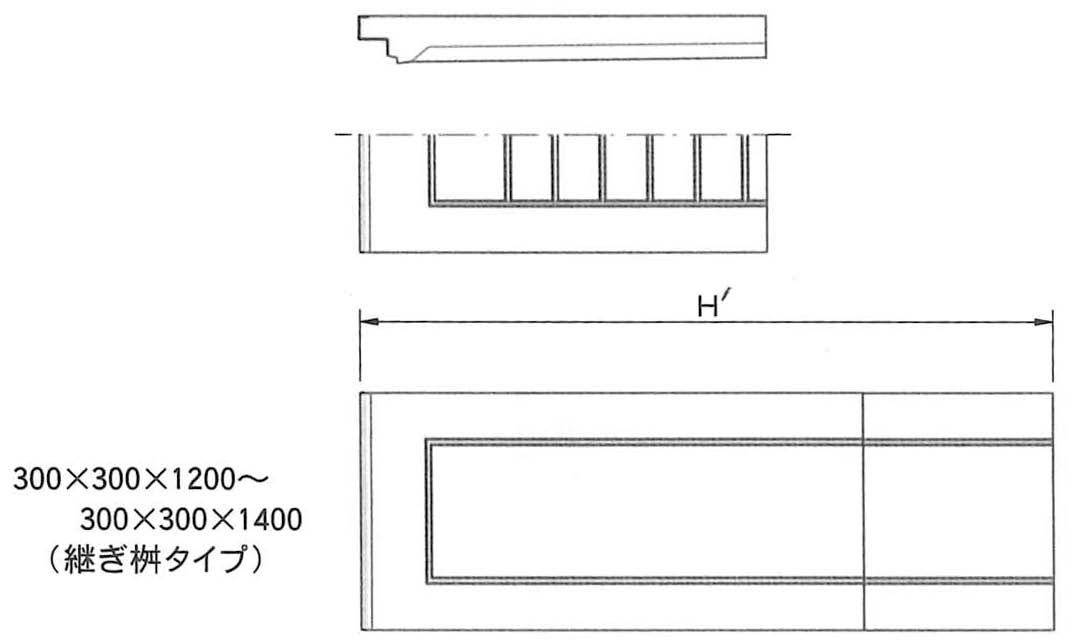

※300×300×1000と継ぎ桝をプレート連結する構造です。
呼び名 | スタンダード | プレート | ||||||||||||||
寸法(mm) | 参考重量 (kg) |
寸法(mm) | 参考重量 (kg) |
|||||||||||||
A | A’ | B | B’ | H’ | eA | eB | dA | dB | d’A | d’B | (受枠込) | d | d’A | d’B | (受枠込) | |
250×250A | 250 | 460 | 250 | 460 | 550 | 105 | 105 | 45 | 45 | 60 | 60 | 130 | 4.5 | 100.5 | 100.5 | 118 |
250B | 700 | 161 | 148 | |||||||||||||
250C | 800 | 181 | 169 | |||||||||||||
500A | 500 | 710 | 550 | 159 | 145 | |||||||||||
500B | 700 | 196 | 182 | |||||||||||||
500C | 800 | 221 | 206 | |||||||||||||
300×300A | 300 | 520 | 300 | 520 | 600 | 110 | 110 | 50 | 50 | 60 | 60 | 164 | 4.5 | 105.5 | 105.5 | 147 |
300B | 700 | 187 | 170 | |||||||||||||
300C | 800 | 211 | 194 | |||||||||||||
600A | 600 | 820 | 600 | 205 | 184 | |||||||||||
600B | 700 | 234 | 213 | |||||||||||||
600C | 800 | 262 | 241 | |||||||||||||
400×400A | 400 | 630 | 400 | 630 | 830 | 115 | 115 | 55 | 55 | 60 | 60 | 236 | 4.5 | 110.5 | 110.5 | 213 |
400B | 930 | 264 | 242 | |||||||||||||
500×500A | 500 | 750 | 500 | 750 | 830 | 125 | 125 | 60 | 60 | 65 | 65 | 338 | 4.5 | 120.5 | 120.5 | 302 |
500B | 930 | 373 | 337 |
