PRODUCTSトール（スリット付側溝蓋）

トール（スリット付側溝蓋）

カタログページへ
トール（スリット付側溝蓋）

製品概要

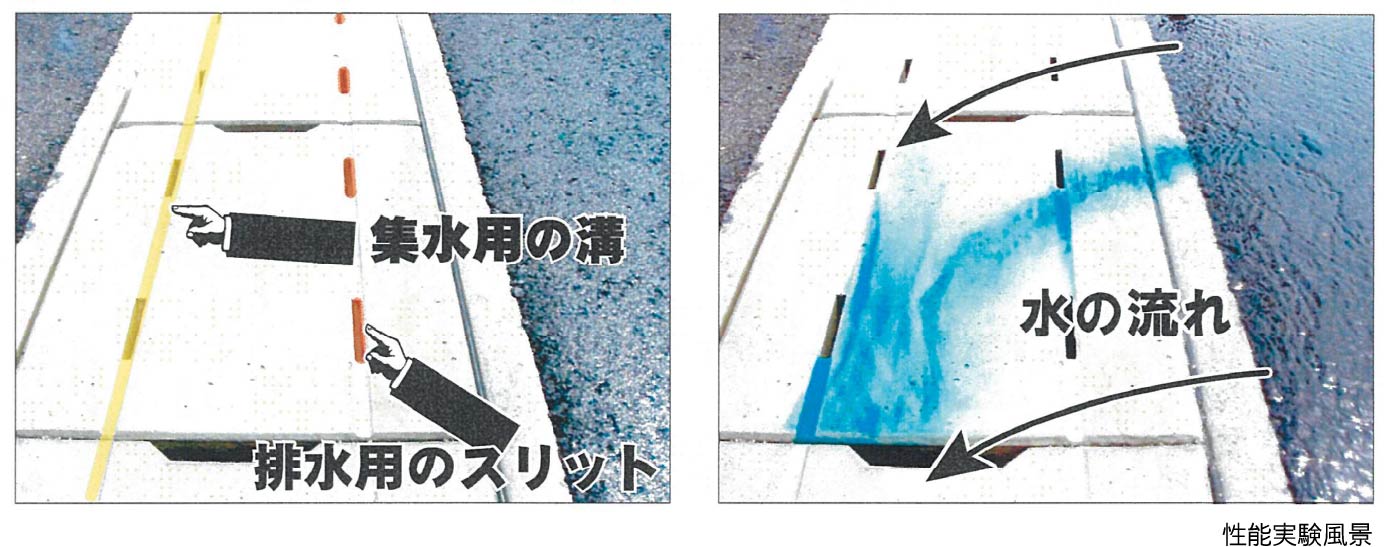

集水用の溝と、排水用のスリットを設けた蓋です。
縦断用の側溝において、車道用・歩道用に対応しています。
しまね・ハツ・建設ブランドNo. C1002
しまねグリーン製品　認定番号12-5
　　　　　　　　　　　　　　〃　　23-19

特長 施工断面 製品図 トール側溝 CADダウンロード PDFダウンロード

特長

  • プレキャストコンクリート蓋に、道路上の雨水を集水する溝と、その水を側溝内に落とす排水のためのスリットを設けた製品です。縦断に設置する側溝において、鋼製蓋による集排水の補助として役立ちます。

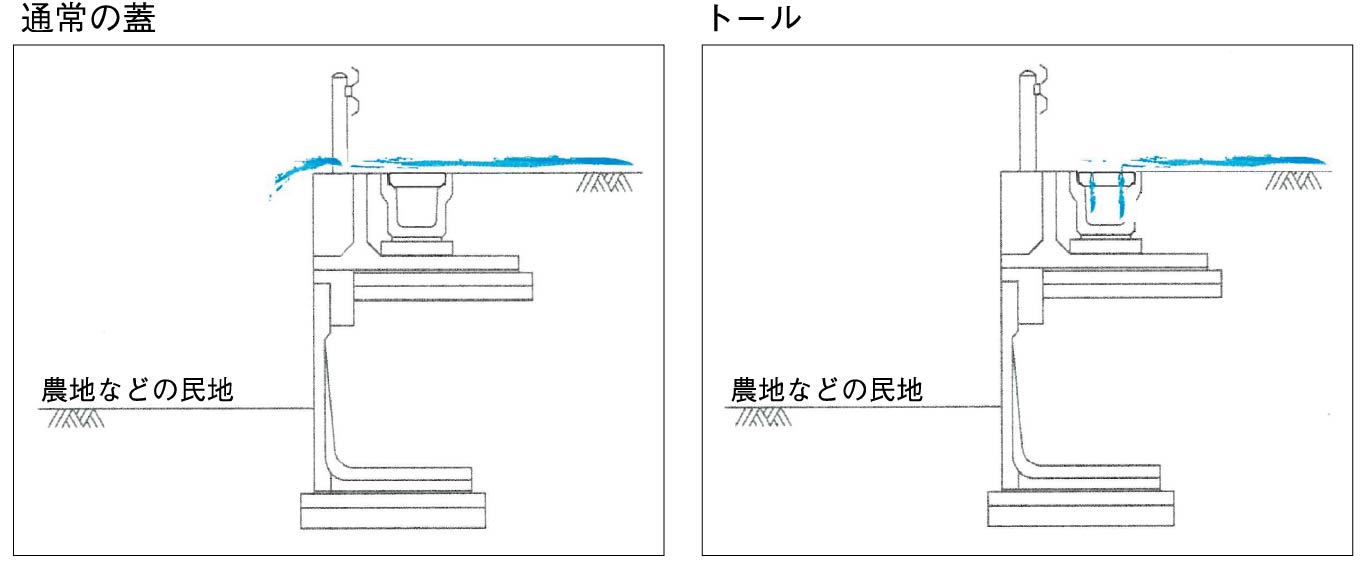

  • 側溝蓋設置部分の全延長にわたり集排水効率が上がり、路面排水および砂などの道路上の浮遊物が、民地へ流入する事を防ぐとともに、路面への残留も防ぎます。
  • 規格は、１種（歩道用）、３種（車道用）の両タイプに対応しています。
    スリットが無い通常の蓋と同様の形状なので、歩掛りの変更も無い上に、必要とされる荷重強度をクリアしています。

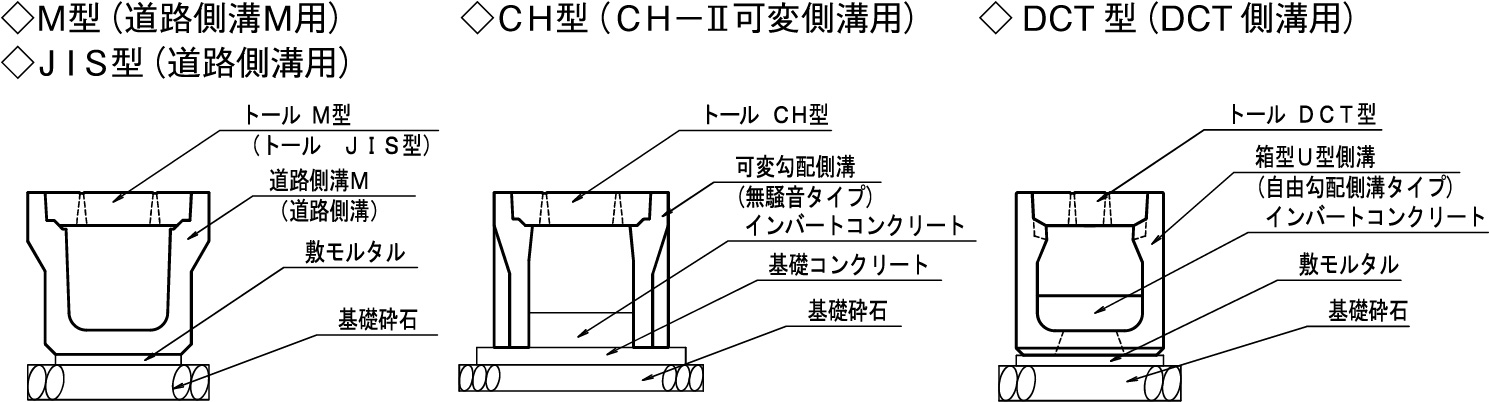

施工断面

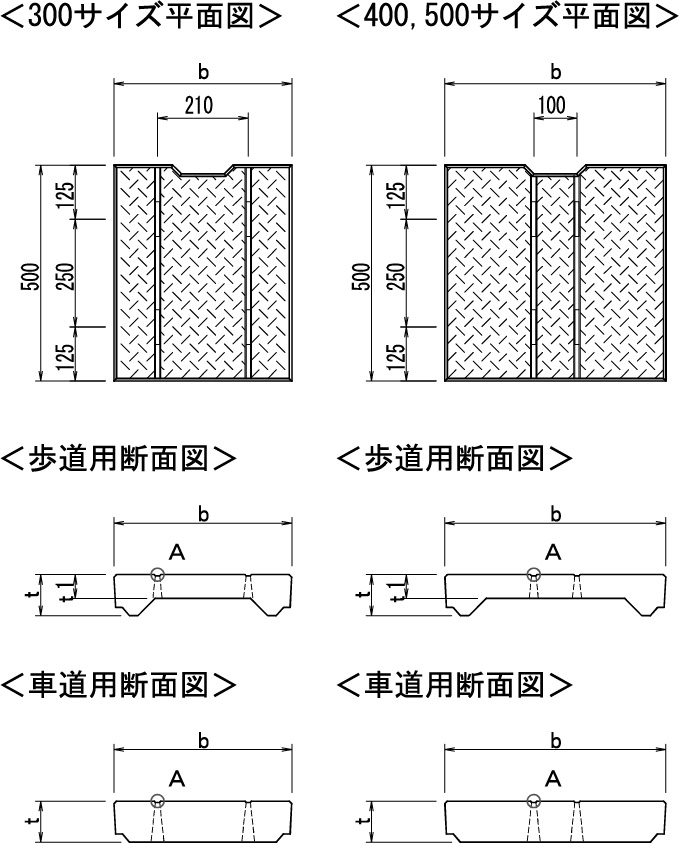

製品図

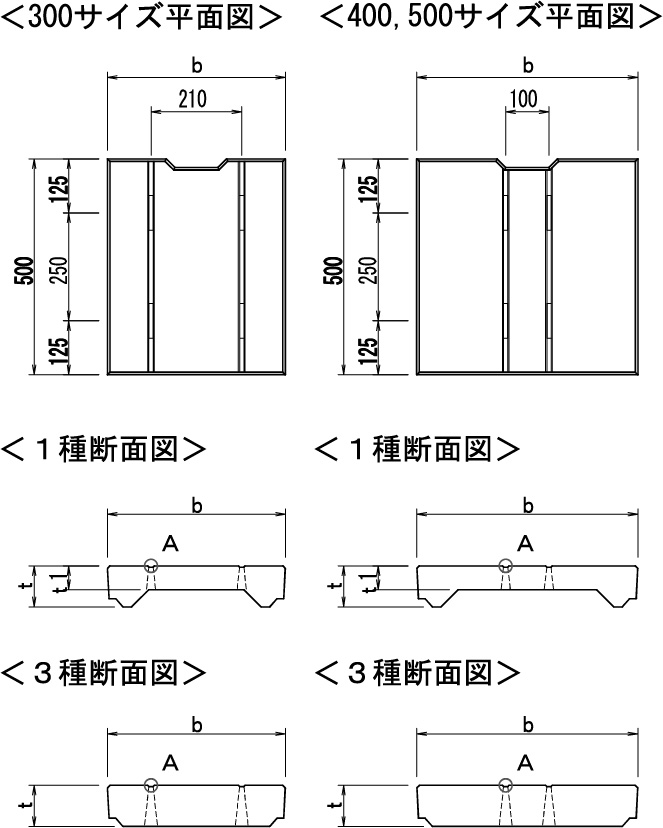

M型（道路側溝M用）

CH型（CH-II可変側溝用）

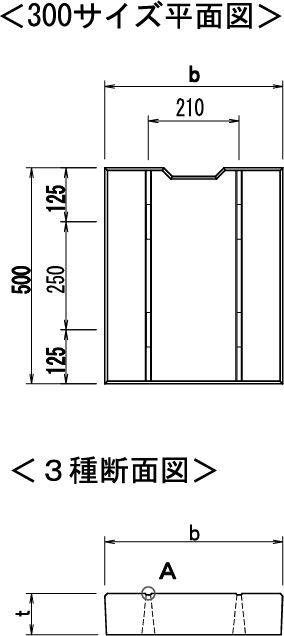

JIS型（道路側溝用）

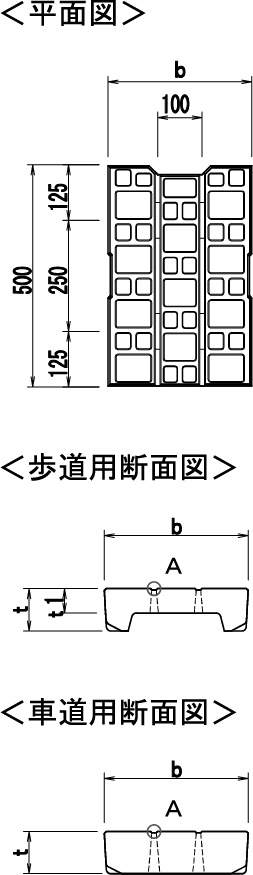

DCT型（DCT側溝用）





種類 規格 呼び名 参考質量
(kg)		 寸法(mm)
b t t1
M型 1種 300 31 412 95 55
400 45 512 110 65
3種 250 35 362 90 –
300 43 412 95 –
400 63 512 110 –
500 88 622 125 –
JIS型 3種 300 43 412 95 –
CH型 歩道用 300 31 400 95 60
400 43 500 110 70
車道用 300 40 400 95 –
400 60 500 110 –
500 82 600 125 –
DCT型 歩道用 300 24 324 95 55
400 39 424 110 65
500 54 524 125 75
車道用 250 26 274 90 –
300 33 324 95 –
400 51 424 110 –
500 73 524 125 –

※上記に無い製品につきましては、弊社営業に御相談下さい。

トール側溝

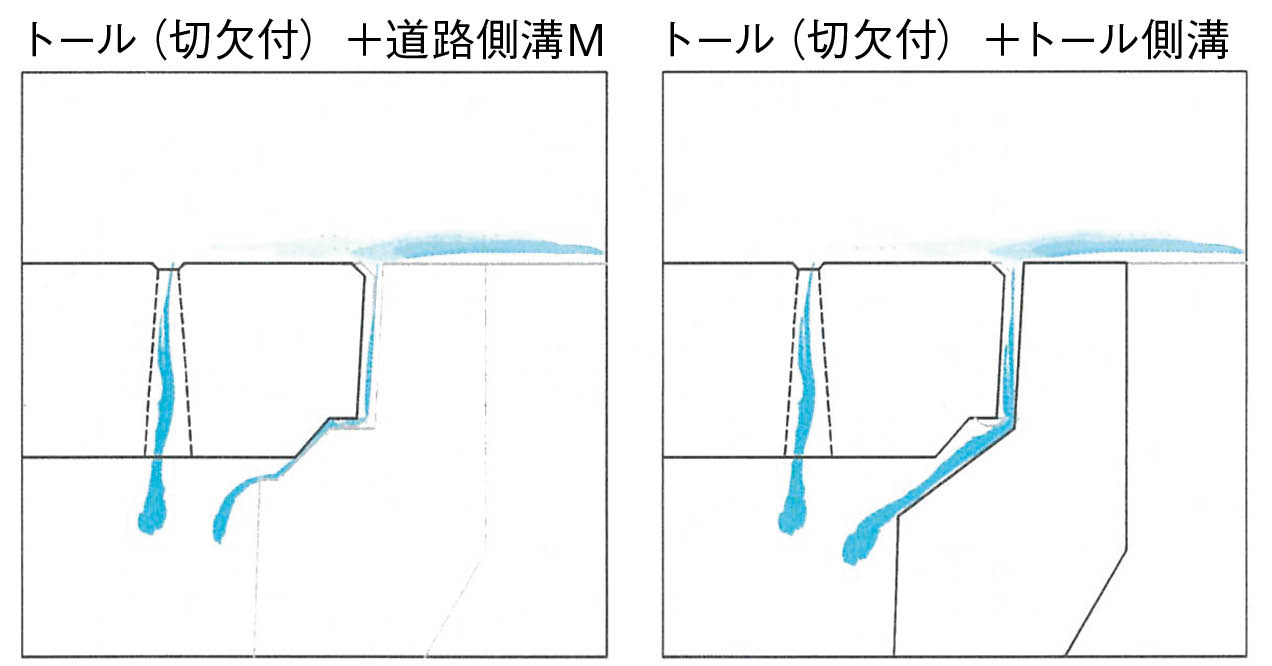

さらに…集排水力アップのため、側溝との間に切欠きを追加

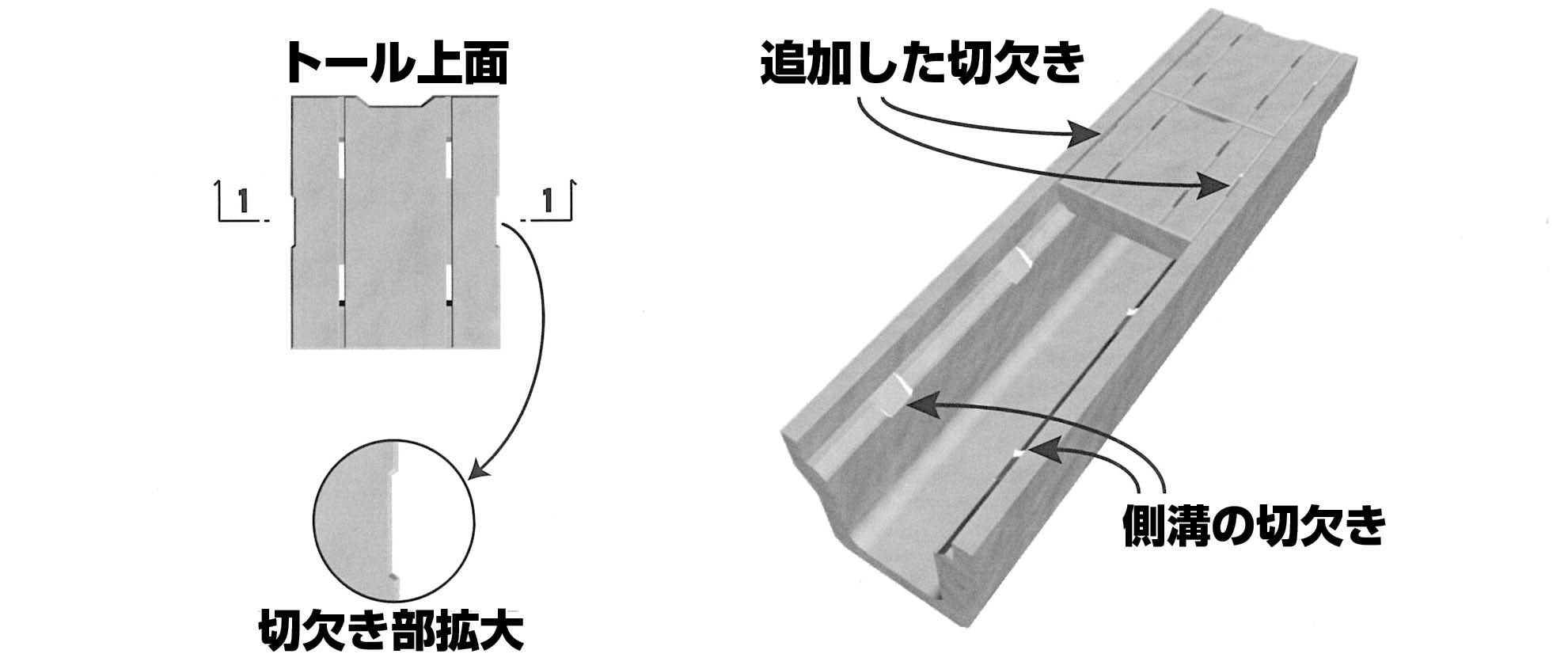

  • 側溝と蓋の間に切欠きを設ける事で、そこからも排水出来るようにしました。（現在、無騒音タイプの道路用側溝３種のみ）
  • 蓋の切欠きに合わせ、切欠きを設けた「トール側溝」も御用意出来ます。側溝も合わせて、使用する事で蓋の性能をより生かす事が出来ます。

上記イメージ断面
砂などが多い現場では「トール側溝」を併用する事で、側溝と蓋の間の目詰まりが起きにくくなり、施工後の心配がなくなります。

性能確認

  • 集排水性能確認

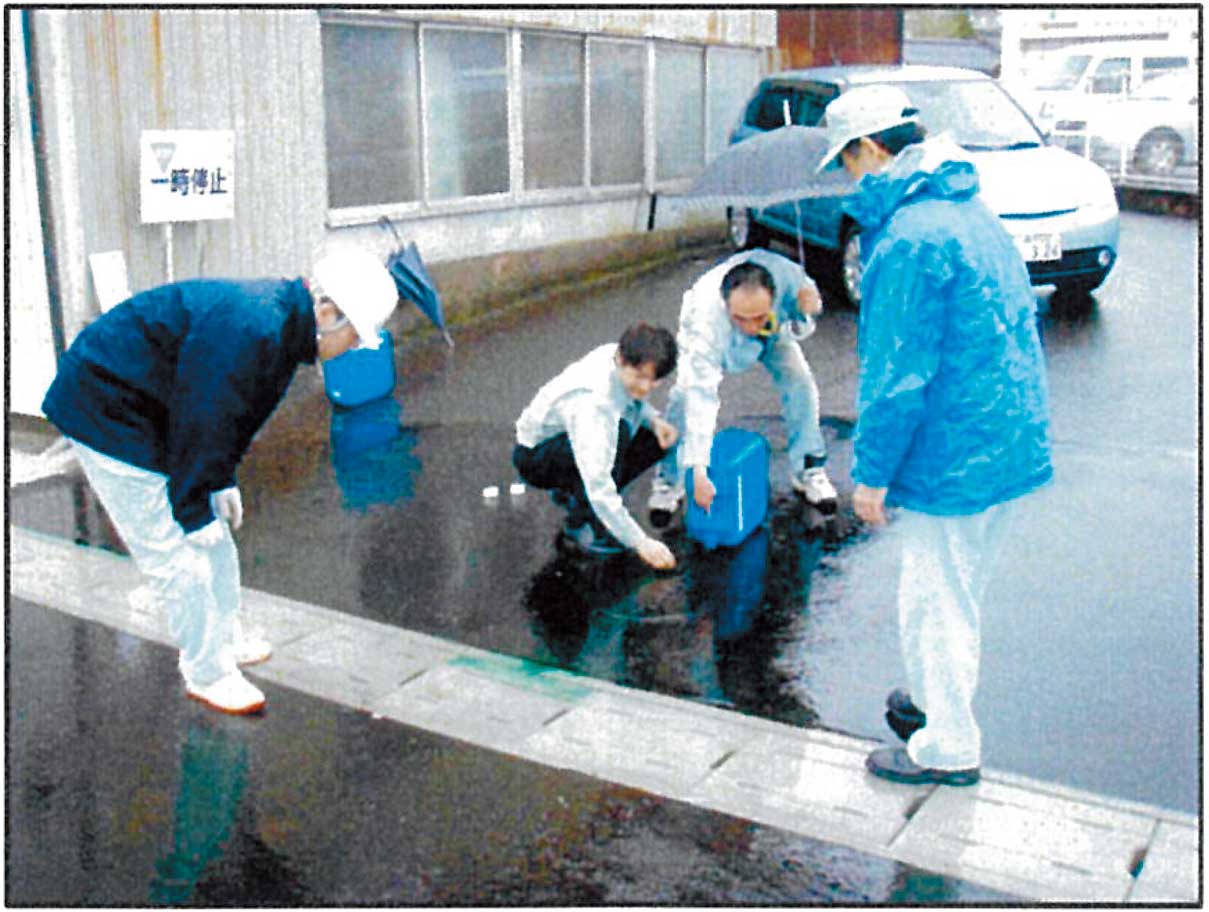

    集排水性能を確認するために､島根県技術管理課、発注者、施工者の方に立ち会っていただきました。
    当日は、雨量が少なかったため、食紅を使用した上で、水を流しました。実際に見ていただくことで性能を確認していただきました。
  • 安全性確認

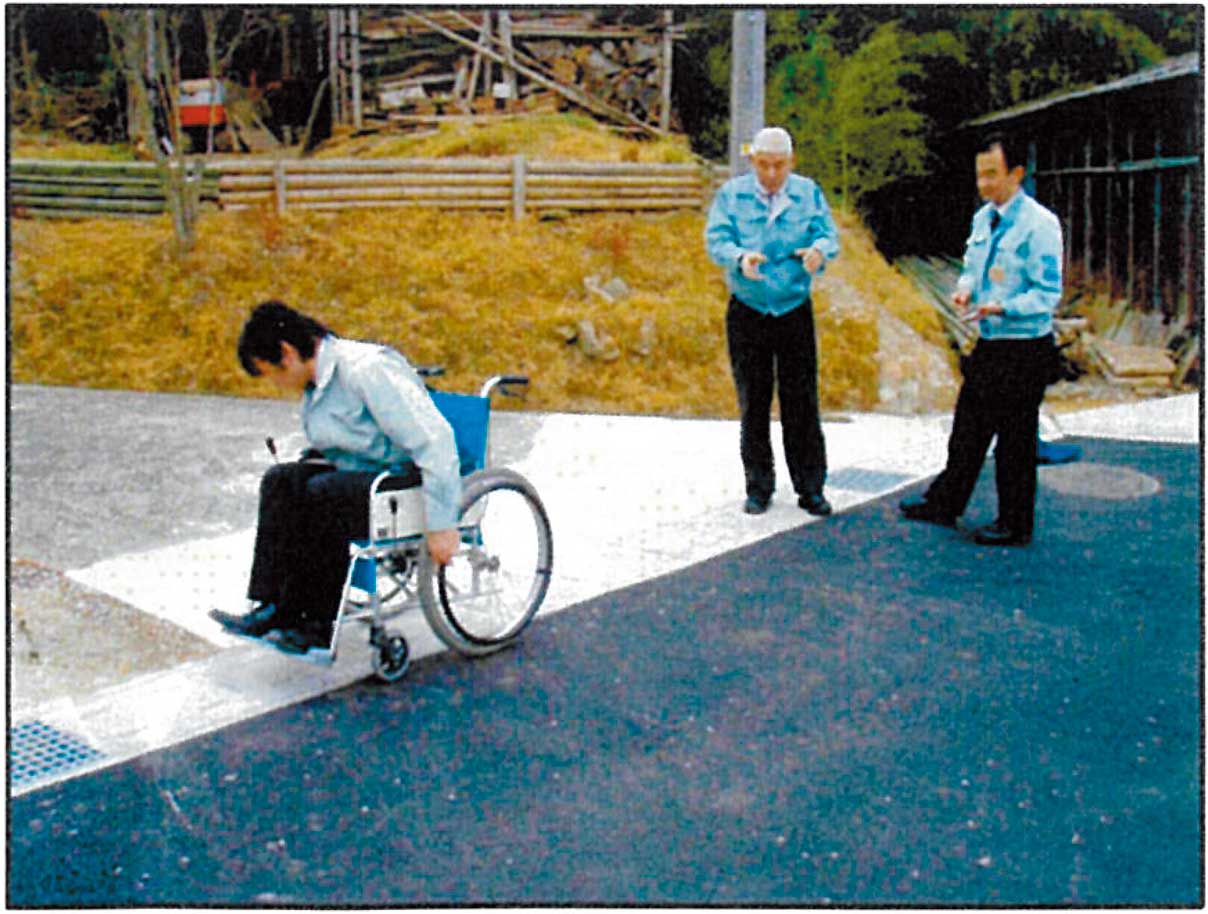

    溝の安全性を確認するために、島根県身体障害者団体連合会会長に立ち会っていただきました。
    溝の幅が車椅子のタイヤより小さいことと、視覚障害者の白杖（ハクジョウ）の先端より小さいことを確認していただき、走行および歩行に問題が無いと意見をいただきました。
